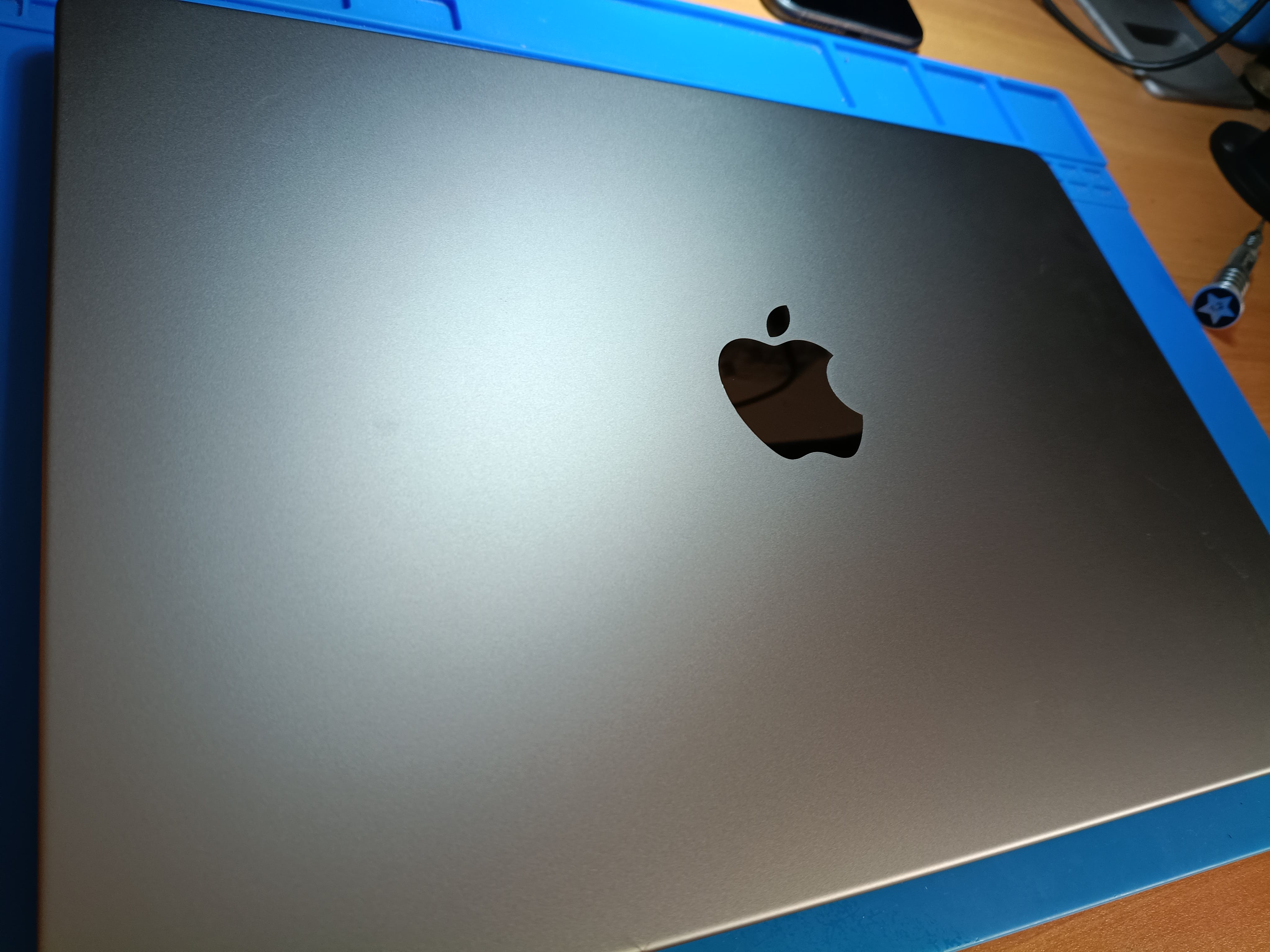

MacBook Pro A2442 de 14 pulgadas sin encender
Recibimos un MacBook Pro de 14 pulgadas, modelo A2442, que no respondía al cargador y permanecía completamente apagado.
El equipo no mostraba imagen, no iniciaba macOS y no completaba correctamente la secuencia de alimentación de la placa base.
Ante este síntoma se realizó un diagnóstico electrónico completo para comprobar las líneas principales de alimentación y localizar el origen del consumo anómalo.

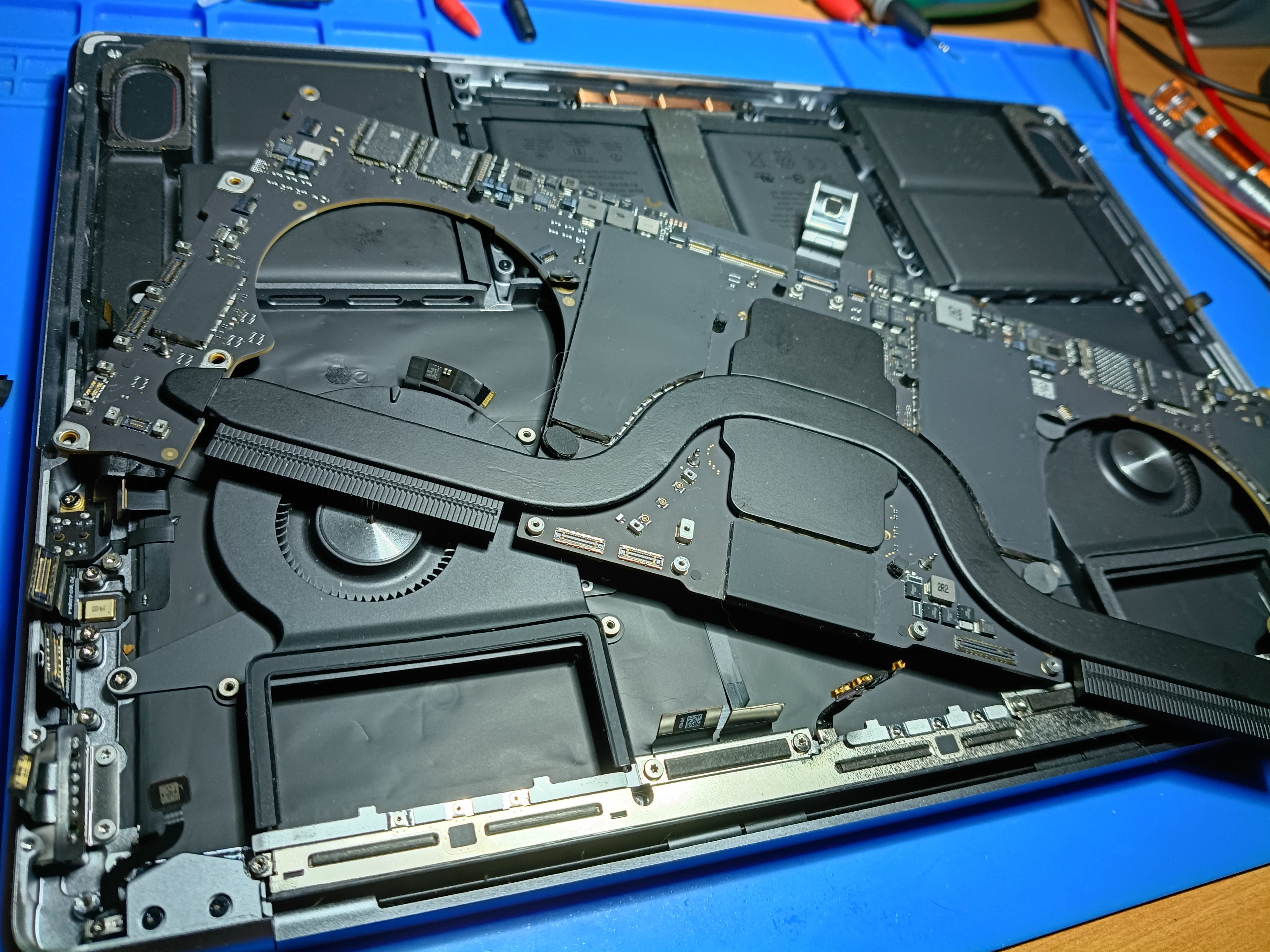

Desmontaje del equipo y acceso a la placa base
Para realizar las mediciones fue necesario desconectar la batería, retirar los elementos de refrigeración y extraer cuidadosamente la placa base.
El desmontaje permite acceder a ambos lados de la placa y revisar los componentes relacionados con las líneas de alimentación AON.
También se comprobaron visualmente los conectores, las zonas protegidas por blindajes y los circuitos próximos a los reguladores de tensión.

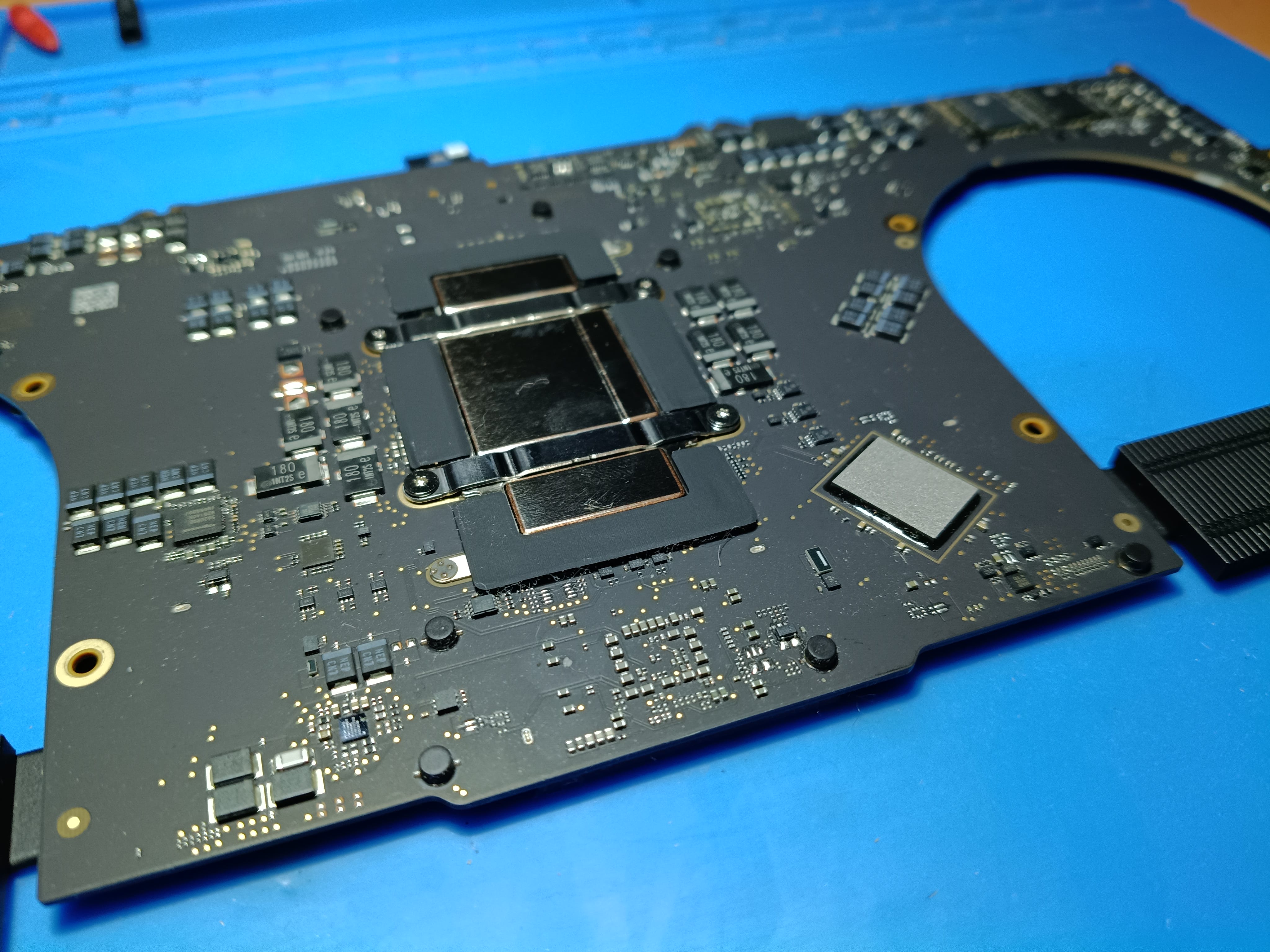

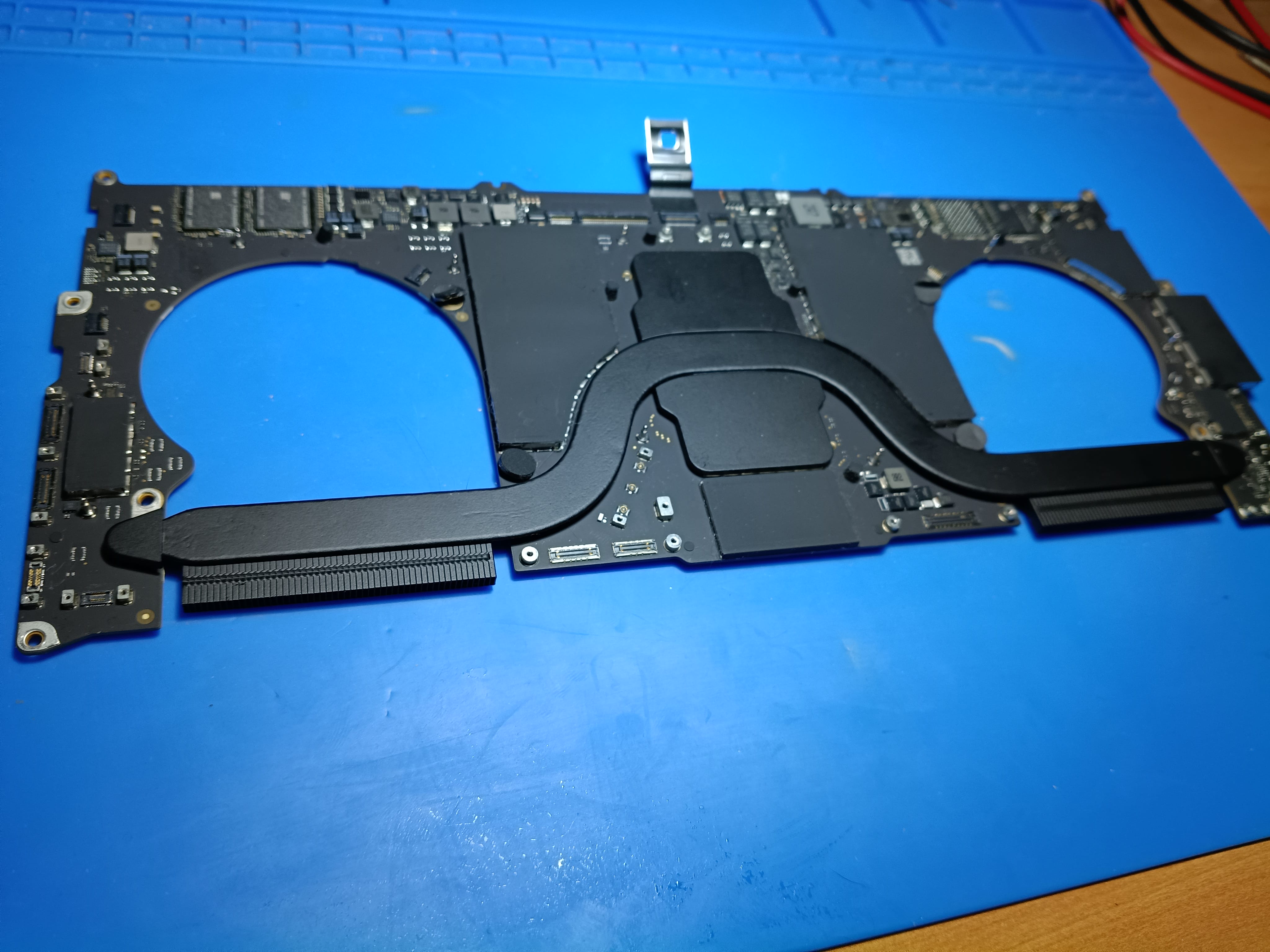

Inspección completa de la placa base
Con la placa base fuera del equipo se realizaron mediciones de resistencia, modo diodo, tensión y consumo.
La línea PPBUS_AON presentaba una resistencia de aproximadamente 17 ohmios, un valor que indicaba una carga anómala en la placa.
Al alimentar el equipo se registraba además un consumo fijo cercano a 276 mA, aunque el MacBook no llegaba a encender.
Localización de la zona afectada
La placa fue inspeccionada con microscopio para localizar restos de corrosión, componentes dañados o alteraciones en las soldaduras.
El análisis se centró en los circuitos encargados de generar las alimentaciones permanentes necesarias para que el equipo pueda iniciar su secuencia de encendido.

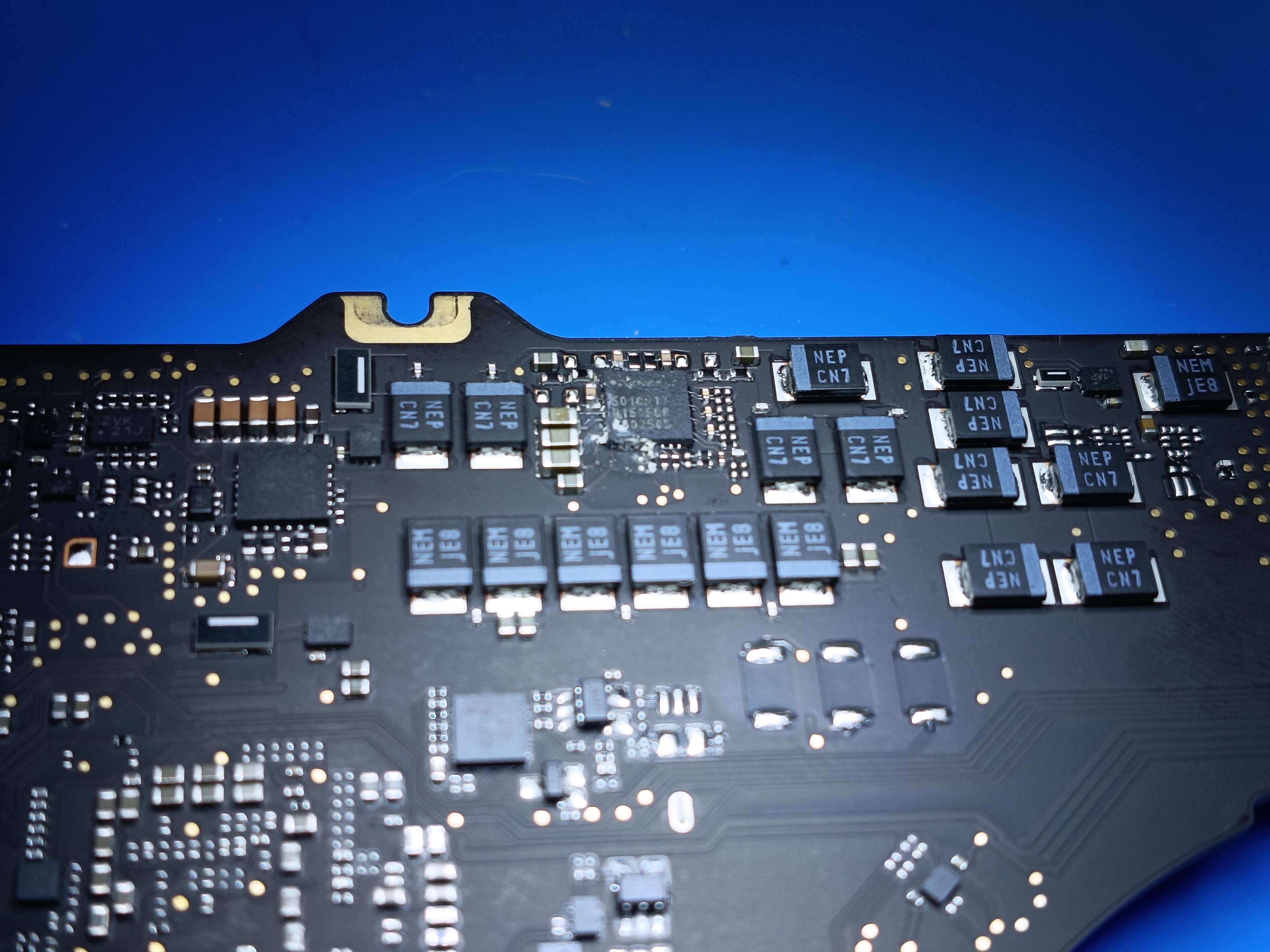

Durante esta revisión se detectó una zona afectada alrededor del circuito integrado U5700.

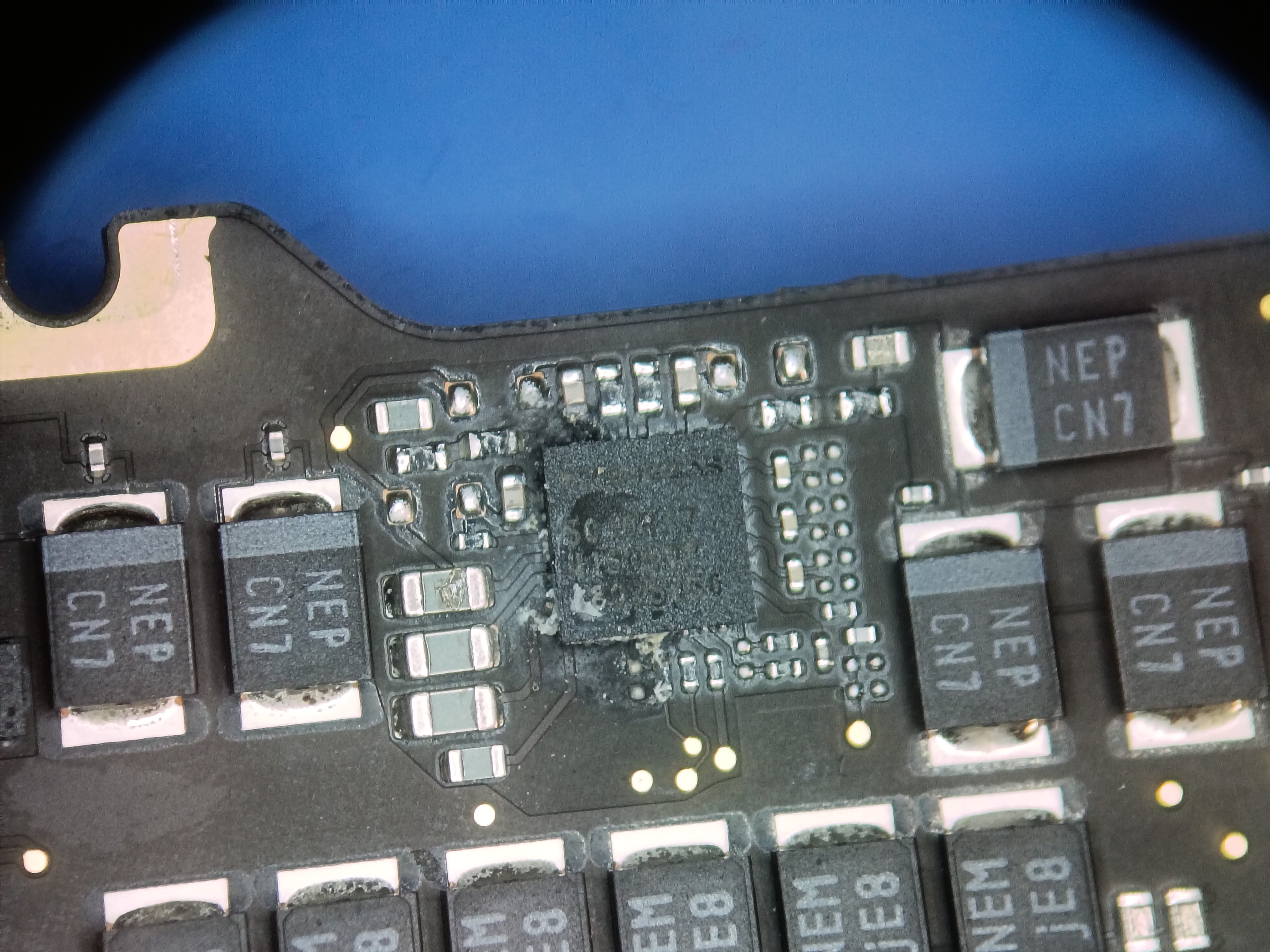

Corrosión en el circuito integrado U5700
El U5700 presentaba restos de corrosión y contaminación alrededor de sus soldaduras y componentes asociados.
Este circuito integrado es el encargado de generar la línea PP3V8_AON, una alimentación necesaria para diferentes etapas permanentes de la placa base.
Una avería interna en este regulador puede provocar consumo anómalo, baja resistencia en las líneas principales e impedir completamente el encendido del equipo.
Consumo de 276 mA y resistencia baja en PPBUS_AON
Las mediciones confirmaron una resistencia de aproximadamente 17 ohmios en PPBUS_AON y un consumo de 276 mA con el equipo sin iniciar.
Este comportamiento indicaba que algún componente conectado a las líneas de alimentación permanentes estaba consumiendo corriente de forma incorrecta.
Después de revisar los componentes asociados se determinó que el U5700 era el principal sospechoso del fallo.

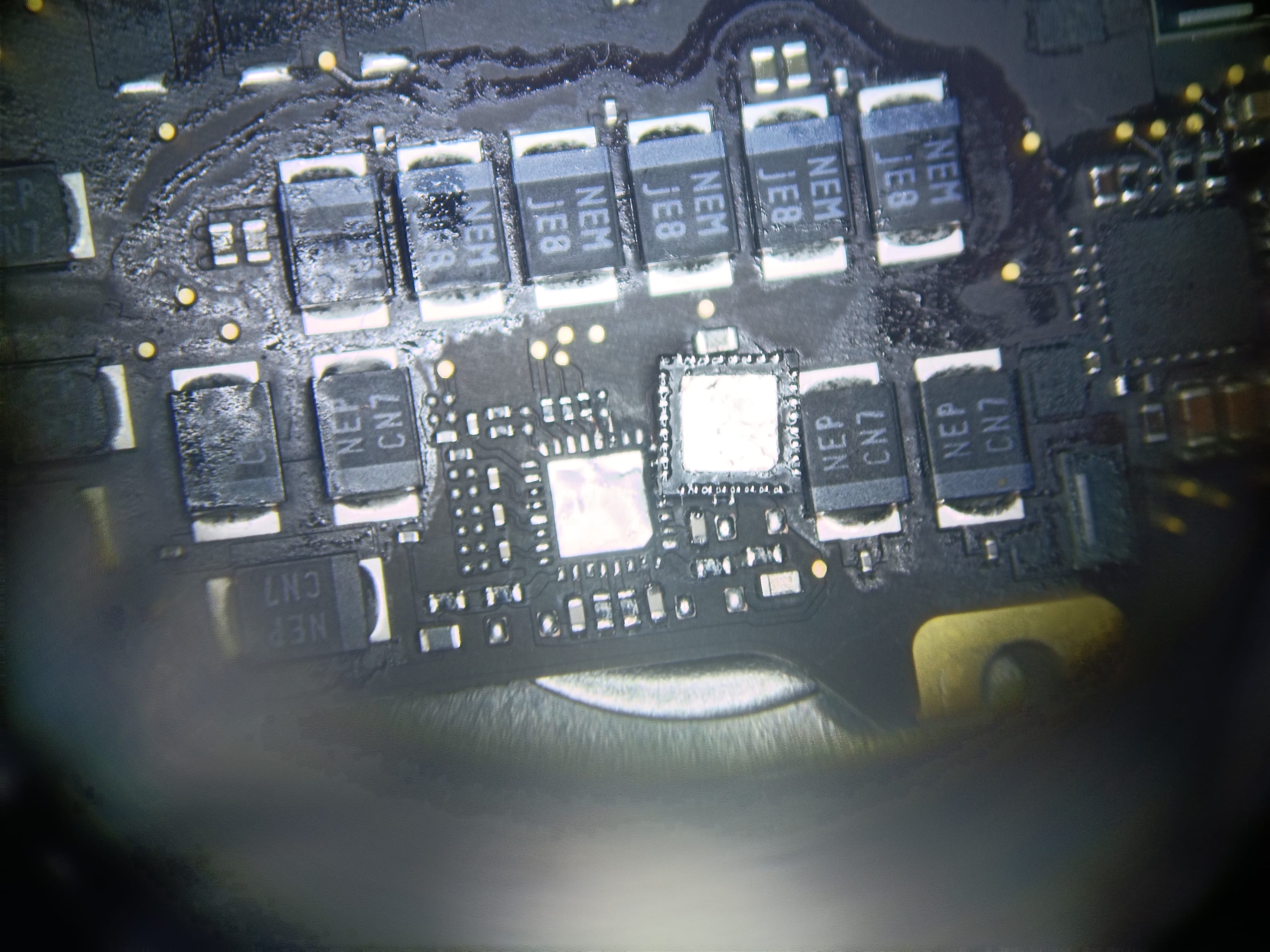

Retirada del U5700 para confirmar el diagnóstico
Para confirmar el diagnóstico se retiró cuidadosamente el circuito integrado U5700 mediante técnicas de microsoldadura.
Después de retirar el componente, el consumo anómalo de 276 mA desapareció.
Esta comprobación confirmó que el U5700 presentaba un fallo interno y estaba afectando al funcionamiento de la línea PP3V8_AON.
La zona se limpió completamente y se revisó el estado de los pads antes de instalar el componente de sustitución.
Sustitución del generador de PP3V8_AON

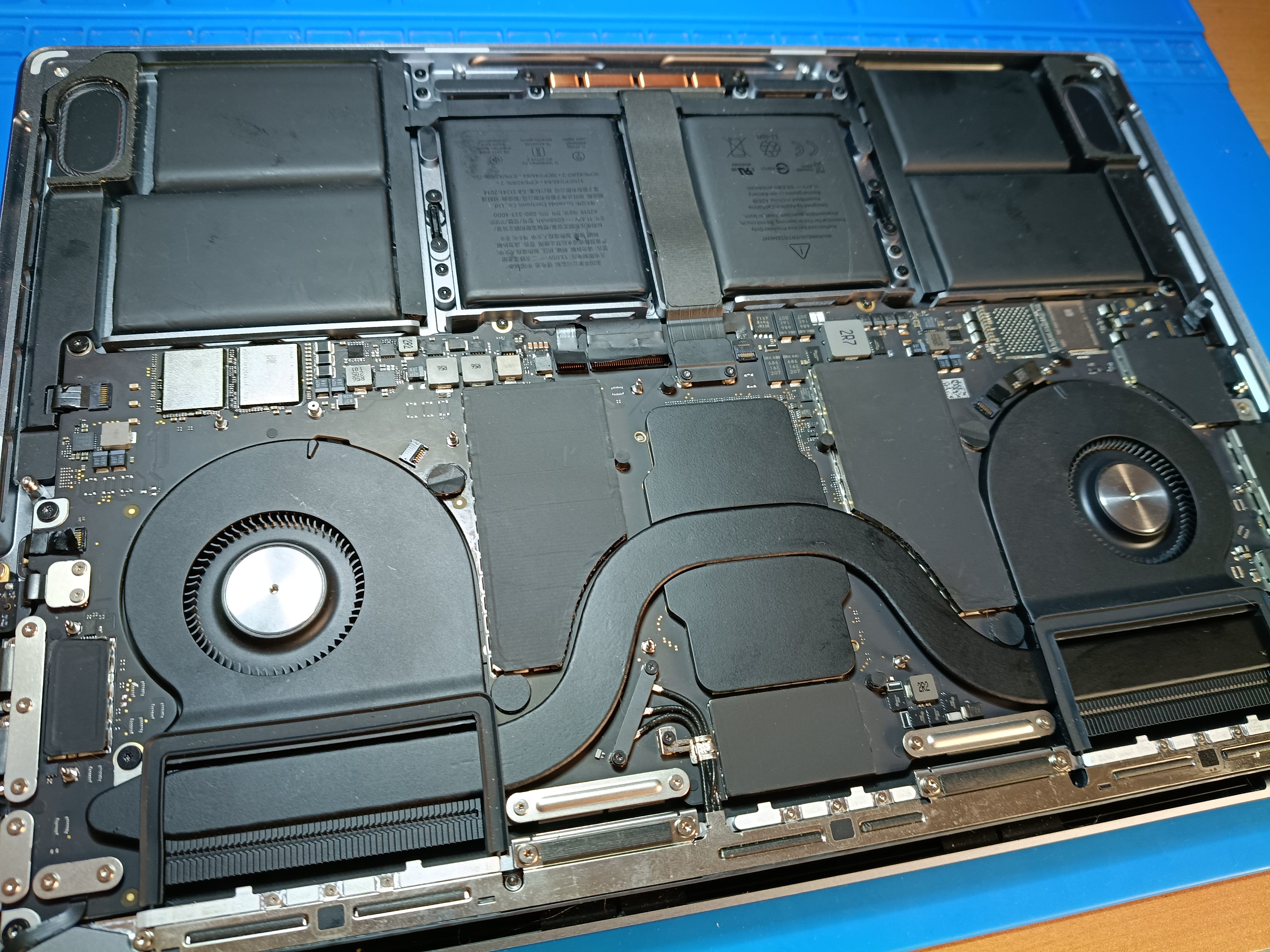

Una vez confirmada la avería se instaló un circuito integrado U5700 de sustitución compatible con la placa base.
El componente fue alineado y soldado respetando la posición de sus contactos y la temperatura necesaria para evitar daños en la placa.
Después de la instalación se comprobaron la resistencia de la línea, la ausencia de cortocircuitos y la correcta generación de PP3V8_AON.

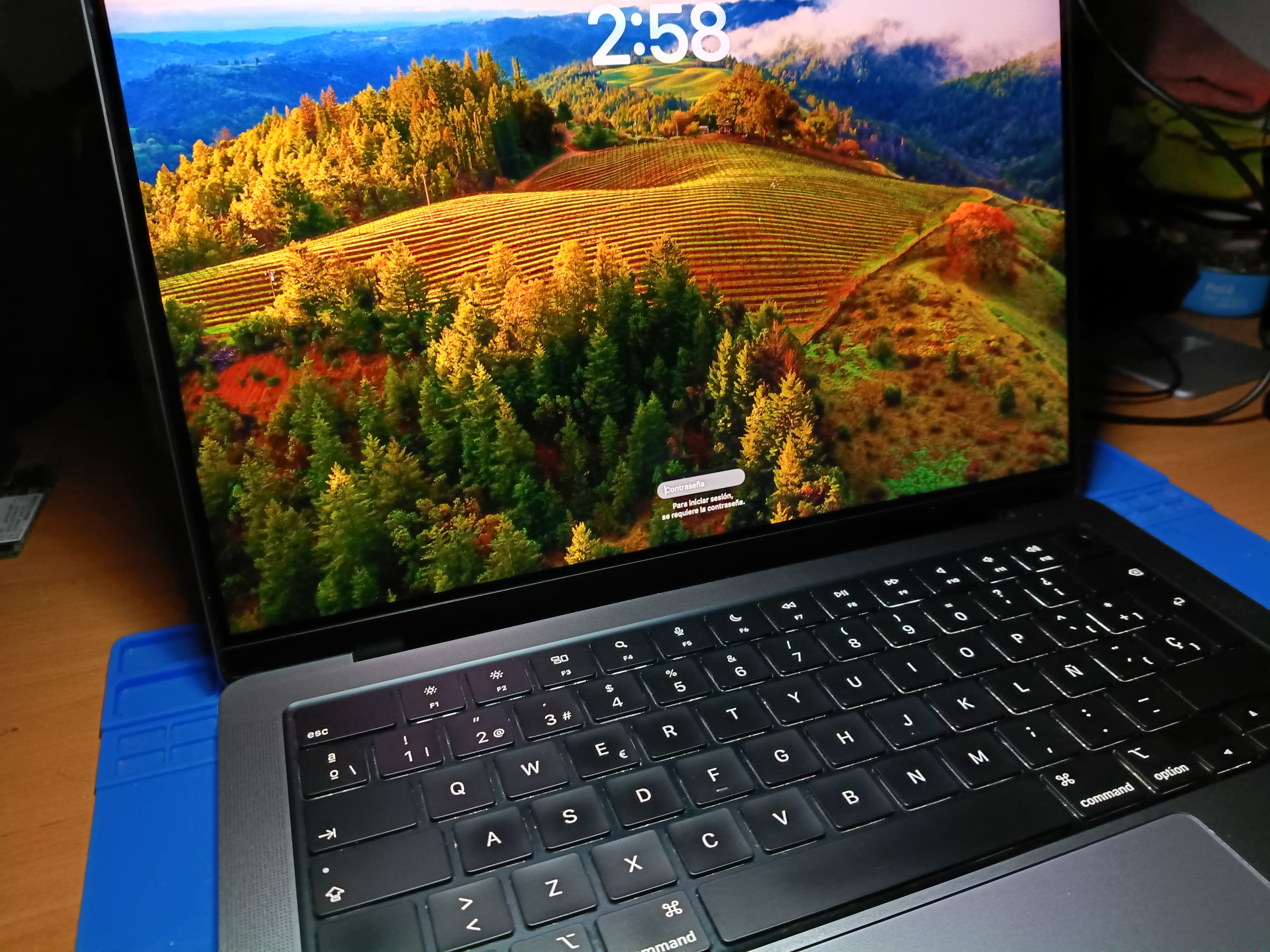

MacBook Pro A2442 funcionando nuevamente
Después de sustituir el U5700, la línea PP3V8_AON volvió a generarse correctamente y el consumo anómalo desapareció.
La placa base recuperó la secuencia normal de encendido y el MacBook volvió a iniciar macOS.
Finalmente se realizaron pruebas de carga, funcionamiento con batería, puertos USB-C, pantalla, teclado, trackpad, sonido, cámaras y estabilidad.
El equipo quedó completamente montado y funcionando con normalidad.
Trabajo realizado
✔ Diagnóstico electrónico completo de la placa base.
✔ Medición de aproximadamente 17 ohmios en PPBUS_AON.
✔ Detección de un consumo anómalo de 276 mA.
✔ Desmontaje completo del MacBook Pro A2442.
✔ Extracción e inspección microscópica de la placa base.
✔ Localización de corrosión en la zona del U5700.
✔ Confirmación del cortocircuito interno en el circuito integrado.
✔ Retirada del U5700 defectuoso.
✔ Limpieza y preparación de los pads.
✔ Instalación de un nuevo U5700.
✔ Comprobación de la línea PP3V8_AON.
✔ Montaje completo del equipo.
✔ Pruebas finales de carga, encendido y estabilidad.
Servicios relacionados
Preguntas frecuentes
¿Qué modelo de MacBook se reparó?
Se reparó un MacBook Pro de 14 pulgadas, modelo A2442.
¿Qué problema presentaba el equipo?
El equipo no encendía y presentaba un consumo anómalo de aproximadamente 276 mA.
¿Qué valor se encontró en PPBUS_AON?
La línea PPBUS_AON presentaba una resistencia de aproximadamente 17 ohmios.
¿Qué componente estaba averiado?
El componente averiado era el circuito integrado U5700, encargado de generar la línea PP3V8_AON.
¿Cómo se confirmó la avería?
Al retirar el U5700 de la placa base desapareció inmediatamente el consumo anómalo.
¿Qué reparación se realizó?
Se limpió la zona afectada, se retiró el circuito integrado defectuoso y se instaló un nuevo U5700.
¿El MacBook volvió a encender?
Sí. Después de sustituir el componente y comprobar las alimentaciones, el MacBook volvió a encender y funcionar correctamente.
