Caso real: MacBook Pro A2141 que no encendía
Recibimos un MacBook Pro A2141 completamente apagado y sin ninguna señal de funcionamiento.
El equipo no respondía al conectar el cargador ni al pulsar el botón de encendido.
Ante este tipo de avería es necesario comprobar las líneas principales de alimentación antes de sustituir piezas completas.
Inspección interna del equipo

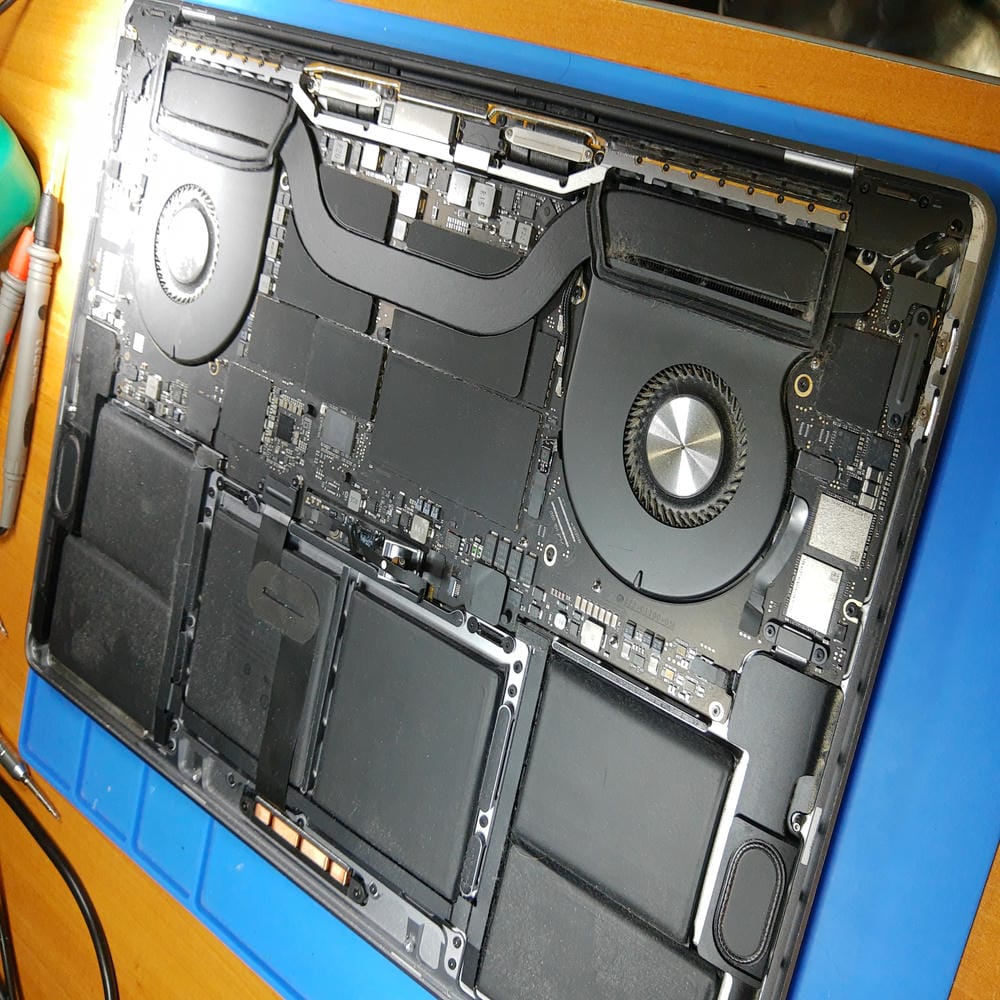

Se retiró la tapa inferior y se realizó una inspección general del interior del MacBook.
Se comprobaron la batería, los conectores, los ventiladores, el sistema de refrigeración y las diferentes zonas de la placa base.
Después de la inspección visual se iniciaron las mediciones eléctricas para localizar la causa del fallo.
Cortocircuito en la línea PPBUS_G3H
Durante el diagnóstico se detectó un cortocircuito en la línea PPBUS_G3H.
Esta es una de las líneas principales de alimentación del MacBook y distribuye energía a diferentes circuitos de la placa base.
Cuando PPBUS_G3H se encuentra en cortocircuito, el circuito de carga no puede trabajar correctamente y el equipo permanece completamente apagado.
La reparación requería localizar exactamente qué componente estaba provocando la caída de la línea.
Localización del componente quemado
Mediante mediciones y revisión con aumento se localizó el componente responsable del cortocircuito.

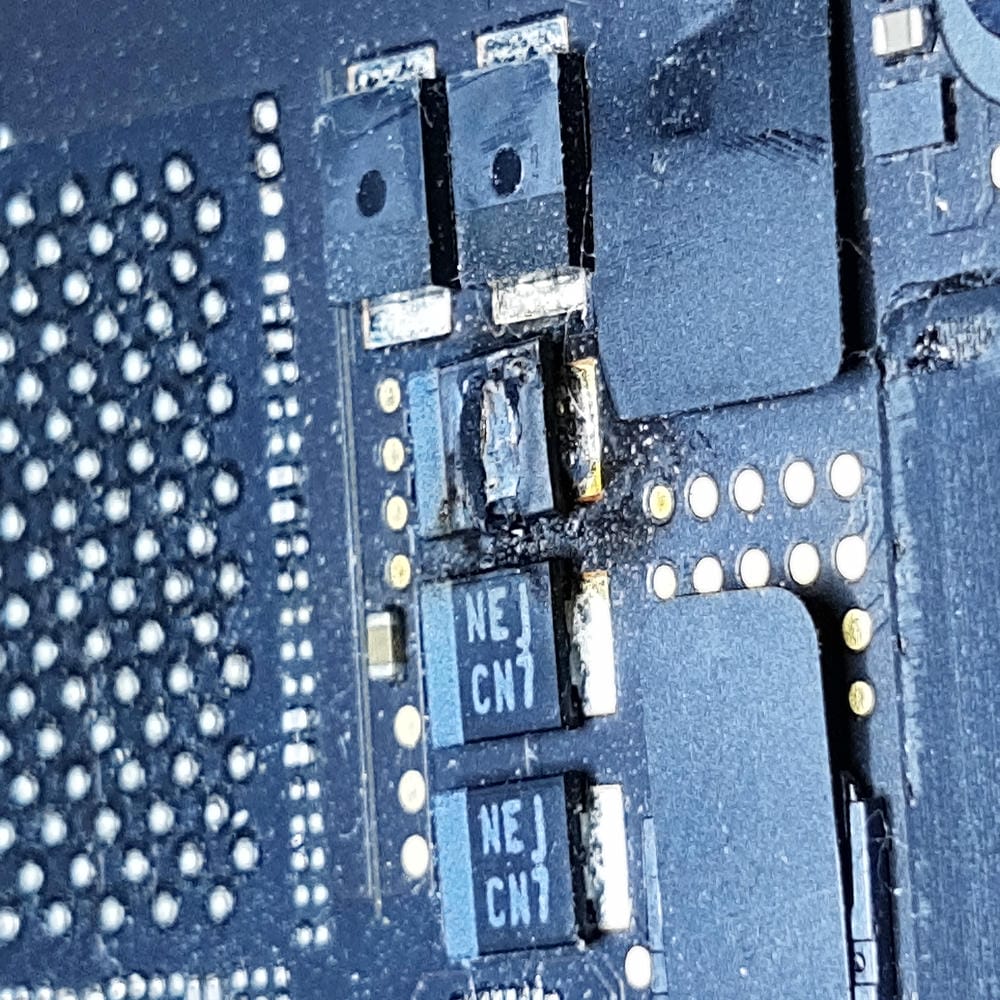

El fallo estaba provocado por el condensador CB703, que se encontraba quemado y en cortocircuito.
El daño era visible en la superficie del componente y en la zona de soldadura.
Protección de la zona de trabajo

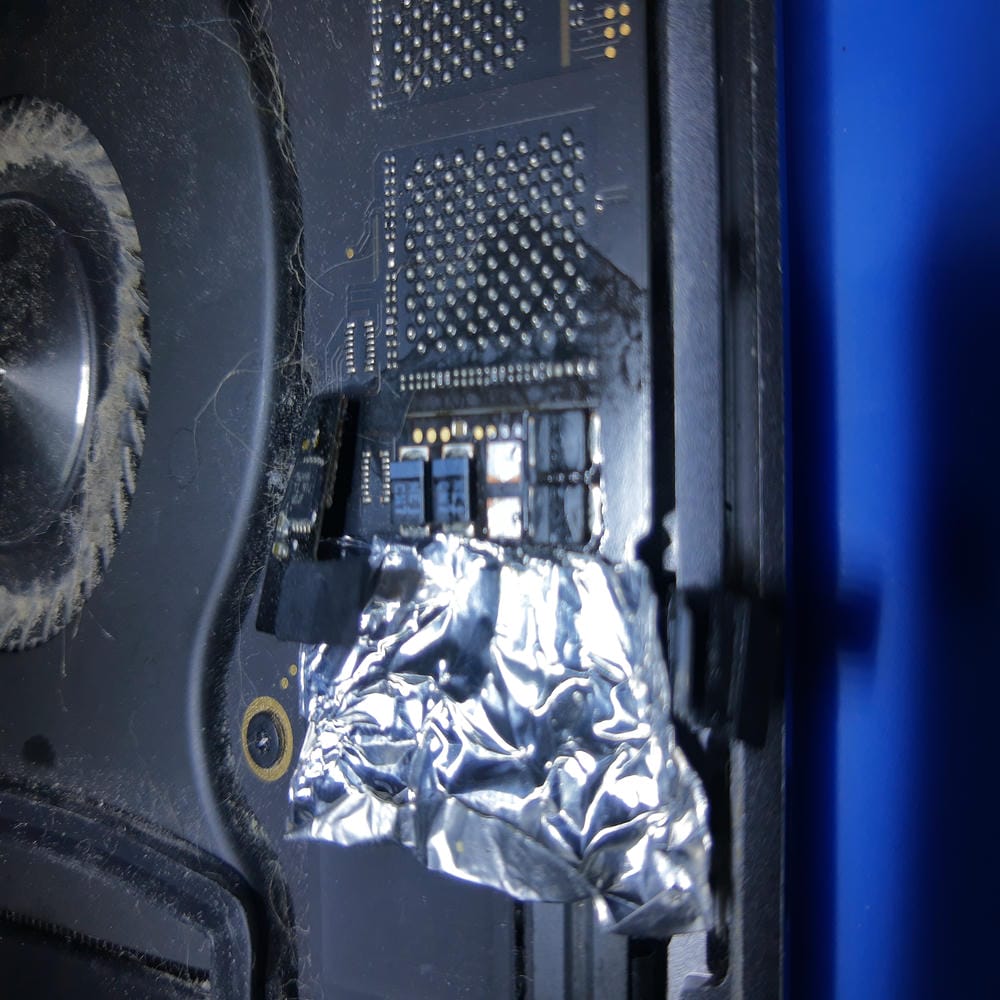

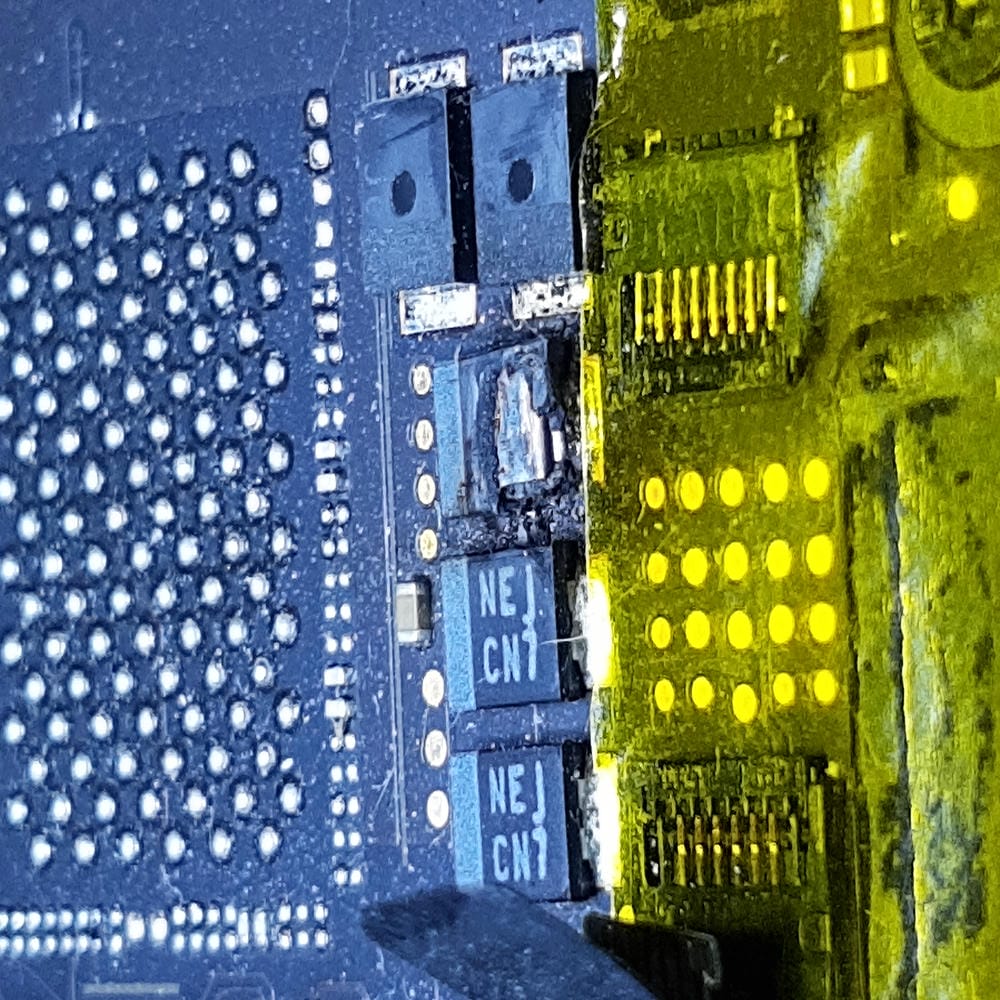

Antes de retirar el condensador se protegieron los conectores, chips y componentes situados alrededor de la zona de trabajo.
Esta protección evita que el calor utilizado durante la microsoldadura afecte a elementos cercanos de la placa base.
Retirada del condensador defectuoso
El condensador CB703 fue retirado mediante trabajo de microsoldadura.
Después de desmontarlo se limpiaron las pistas y los puntos de soldadura para eliminar restos de material quemado y preparar la instalación del nuevo componente.
Una vez retirado el condensador se comprobó nuevamente la línea PPBUS_G3H para verificar que el cortocircuito había desaparecido.

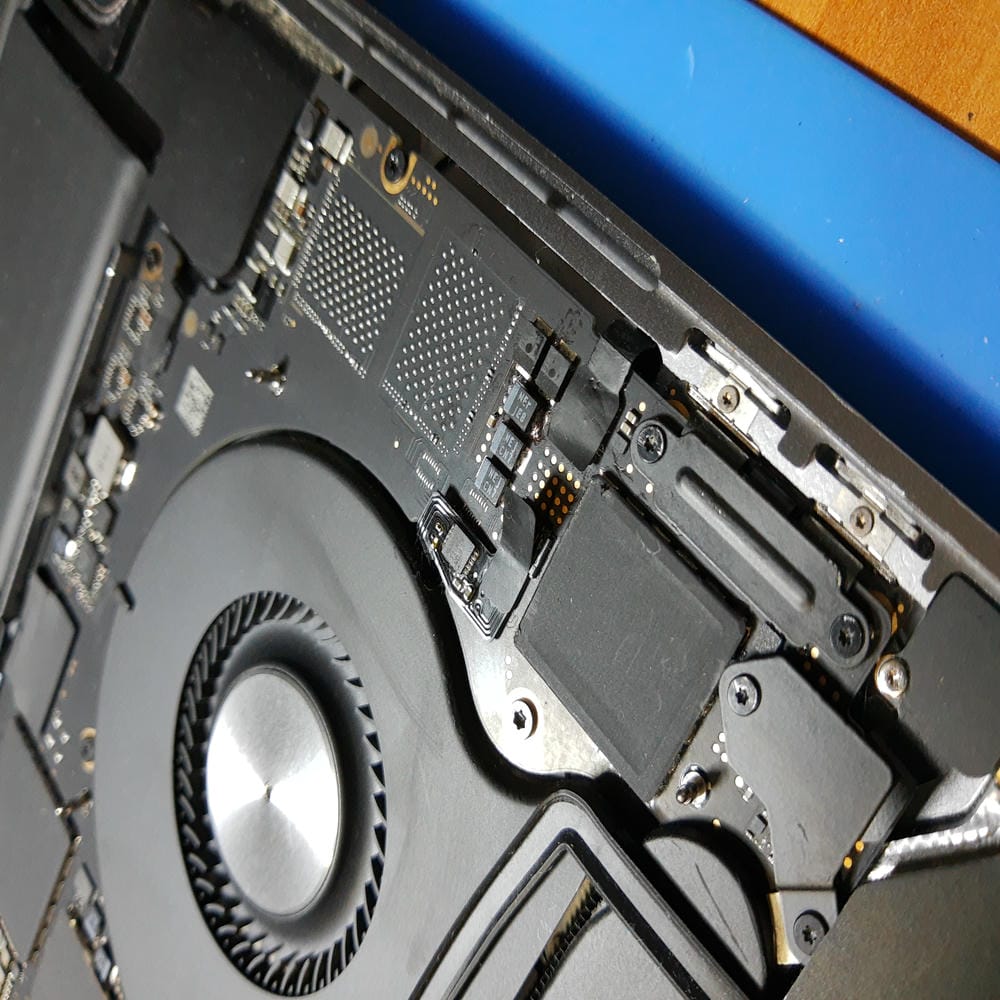

Instalación de un condensador de repuesto
Se instaló un condensador de repuesto con las características correspondientes al circuito original.
La soldadura se realizó respetando la posición y los puntos de contacto de la placa base.
Después de la sustitución se revisó la zona con aumento para confirmar que no existían puentes de soldadura ni componentes desplazados.

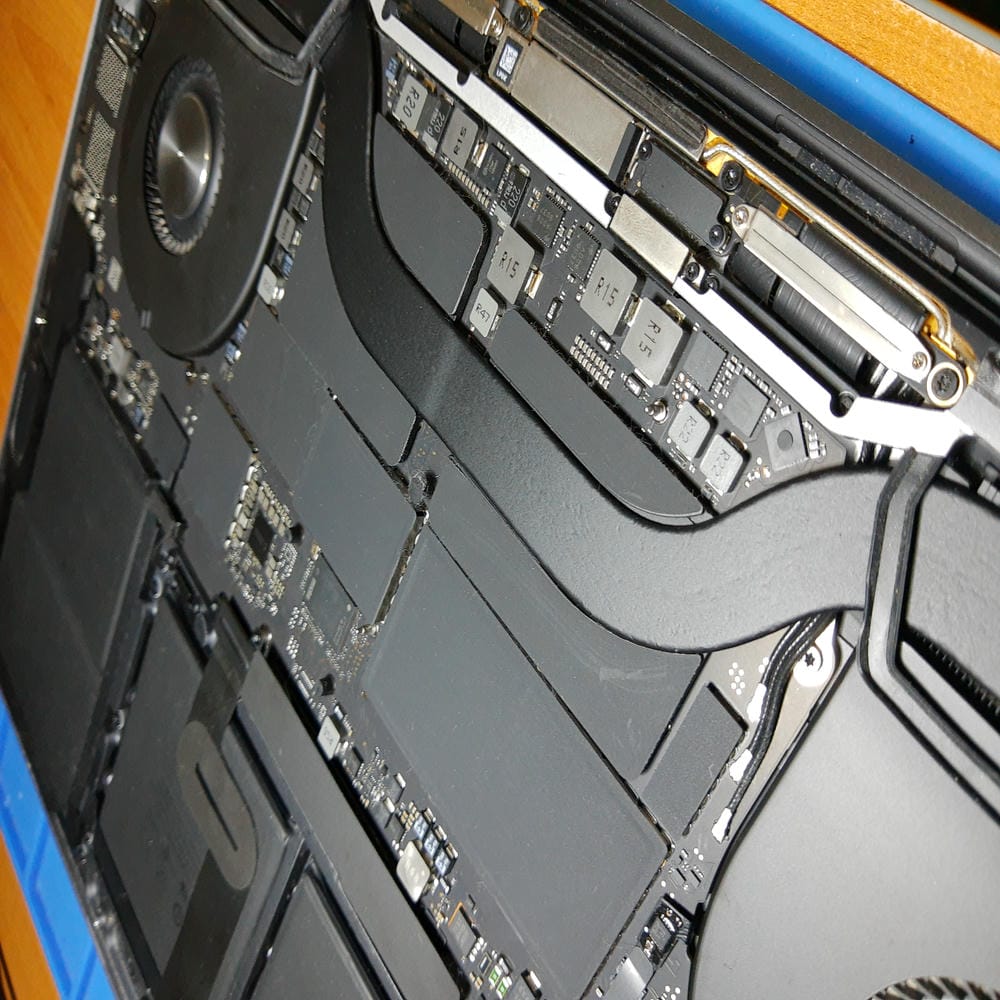

Revisión de la placa y montaje
Con el cortocircuito eliminado se realizaron nuevas mediciones en la línea PPBUS_G3H.
También se revisaron los componentes cercanos y las diferentes etapas de alimentación antes de volver a montar completamente el equipo.
Los ventiladores y el interior del MacBook fueron revisados antes del cierre.
MacBook Pro A2141 funcionando nuevamente
Después de sustituir el componente defectuoso, el MacBook volvió a encender correctamente.
La línea PPBUS_G3H recuperó su funcionamiento normal y el equipo pudo iniciar macOS.
Se realizaron pruebas de arranque, carga, funcionamiento de pantalla, teclado, trackpad, puertos y estabilidad general antes de finalizar la reparación.
Trabajos realizados
La reparación incluyó:
✔ Inspección interna del MacBook Pro A2141.
✔ Diagnóstico electrónico de la placa base.
✔ Medición de las líneas principales de alimentación.
✔ Detección de cortocircuito en PPBUS_G3H.
✔ Localización del condensador CB703 defectuoso.
✔ Protección de los componentes cercanos.
✔ Retirada del condensador quemado.
✔ Limpieza de los puntos de soldadura.
✔ Instalación de un condensador de repuesto.
✔ Comprobación de la desaparición del cortocircuito.
✔ Montaje completo del equipo.
✔ Pruebas de arranque, carga y estabilidad.
¿Qué es la línea PPBUS_G3H?
PPBUS_G3H es una de las líneas de alimentación más importantes de la placa base de un MacBook.
Recibe energía del sistema de carga y de la batería para distribuirla a diferentes etapas electrónicas.
En condiciones normales esta línea debe presentar una tensión estable y no debe encontrarse en cortocircuito con masa.
Si uno de sus condensadores, controladores o componentes asociados falla, el MacBook puede no encender, no cargar o mostrar un consumo eléctrico anormal.
¿Por qué se quema un condensador?
Un condensador puede quedar en cortocircuito por envejecimiento, sobretensión, humedad, corrosión, temperatura elevada o un defecto interno del componente.
Cuando falla en una línea principal puede bloquear completamente el paso de alimentación.
En estos casos el condensador debe ser localizado y sustituido por otro compatible con el circuito.
¿Era necesario cambiar toda la placa base?
No. En este caso se pudo reparar la placa base sustituyendo únicamente el componente responsable del cortocircuito.
Cambiar la placa completa habría supuesto un coste muy superior y no era necesario.
El diagnóstico electrónico permite identificar el origen exacto de la avería y conservar la placa original del equipo siempre que sea reparable.
Información relacionada
Preguntas frecuentes
¿Qué problema tenía este MacBook Pro A2141?
El equipo no encendía debido a un cortocircuito en la línea principal PPBUS_G3H.
¿Qué componente estaba dañado?
El cortocircuito estaba provocado por el condensador CB703, que se encontraba quemado.
¿Se cambió la placa base completa?
No. Se reparó la placa original sustituyendo únicamente el componente defectuoso.
¿El MacBook volvió a encender?
Sí. Después de eliminar el cortocircuito e instalar el condensador de repuesto, el equipo volvió a iniciar correctamente.
¿Un cortocircuito puede dañar otros componentes?
Sí. Por eso es importante desconectar el equipo y realizar un diagnóstico antes de seguir intentando encenderlo.
