Caso real: MacBook Pro A2141 que no encendía
Recibimos un MacBook Pro A2141 que no mostraba ninguna respuesta al conectar el cargador ni al intentar encenderlo.
El equipo fue desmontado para realizar un diagnóstico electrónico completo de la placa base.
Durante las mediciones se detectó un cortocircuito en la línea de alimentación NAND de 2,5 V.
Este cortocircuito impedía que el MacBook completara correctamente su secuencia de encendido.
Después de localizar el componente averiado, se retiró de la placa y se sustituyó por un componente original procedente de una placa de repuesto.
El componente de sustitución fue preparado mediante reballing antes de proceder a su soldadura definitiva.
Después de la reparación, el MacBook recuperó el encendido y volvió a funcionar correctamente.
Placa base del MacBook Pro A2141
Para localizar el fallo fue necesario retirar completamente la placa base del equipo.
De esta manera se pudo acceder a ambos lados de la placa y realizar mediciones sobre las diferentes líneas de alimentación.
El desmontaje completo también permite trabajar con seguridad bajo el microscopio y evitar daños en otros componentes del MacBook.
Diagnóstico electrónico de la placa base
La reparación comenzó comprobando el comportamiento del cargador y las principales líneas de alimentación.
Se utilizaron un multímetro y un microscopio trinocular para inspeccionar los componentes y medir la resistencia de las líneas.
Durante el diagnóstico se verificaron:
✔ Entrada de alimentación USB-C.
✔ Negociación del cargador.
✔ Líneas principales de la placa base.
✔ Alimentaciones siempre presentes.
✔ Línea NAND de 2,5 V.
✔ Resistencias a tierra.
✔ Componentes próximos al circuito de almacenamiento.
✔ Presencia de cortocircuitos.
Las mediciones confirmaron una resistencia anormalmente baja en la línea de 2,5 V relacionada con el circuito NAND.

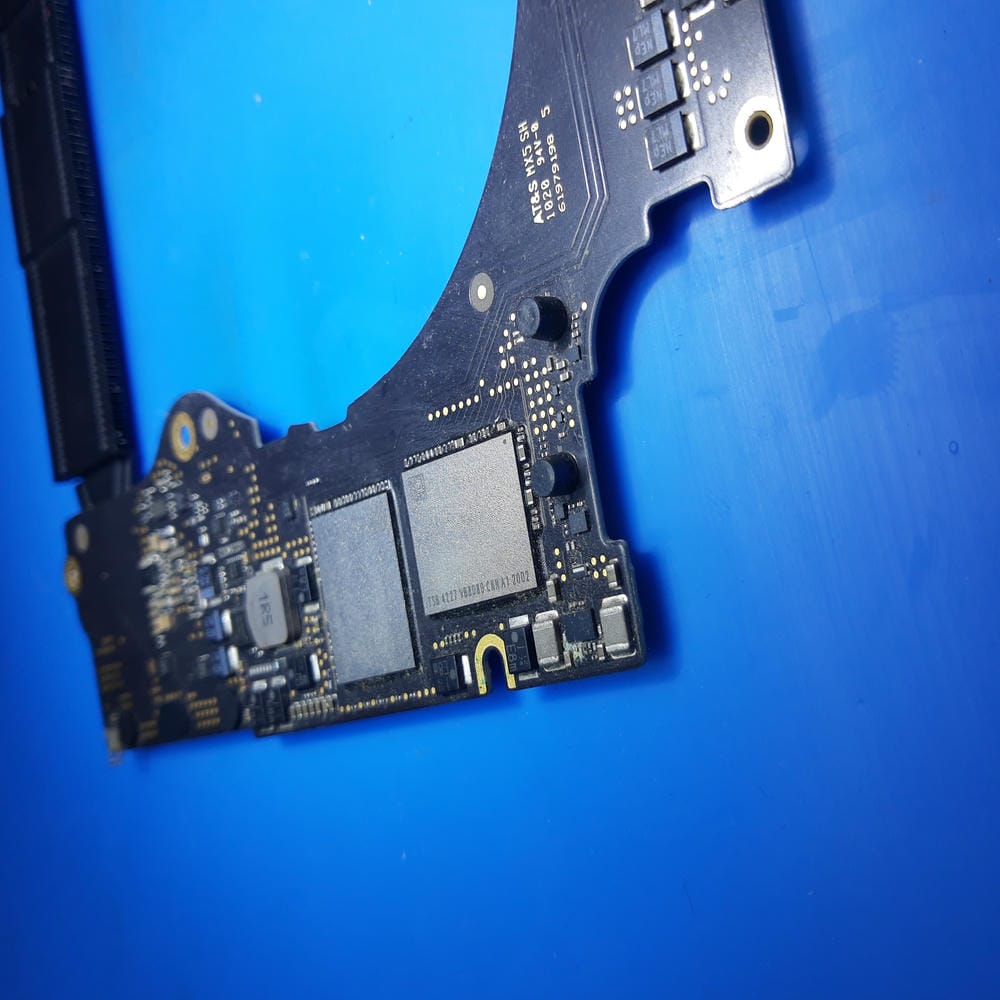

Zona electrónica relacionada con el fallo
Una vez localizada la línea en cortocircuito, se inspeccionó la zona bajo aumento para buscar posibles signos de daño.
En este tipo de averías no siempre existe una marca visible, por lo que es imprescindible combinar la inspección visual con las mediciones electrónicas.
El diagnóstico permitió reducir la búsqueda hasta identificar el componente responsable del cortocircuito.

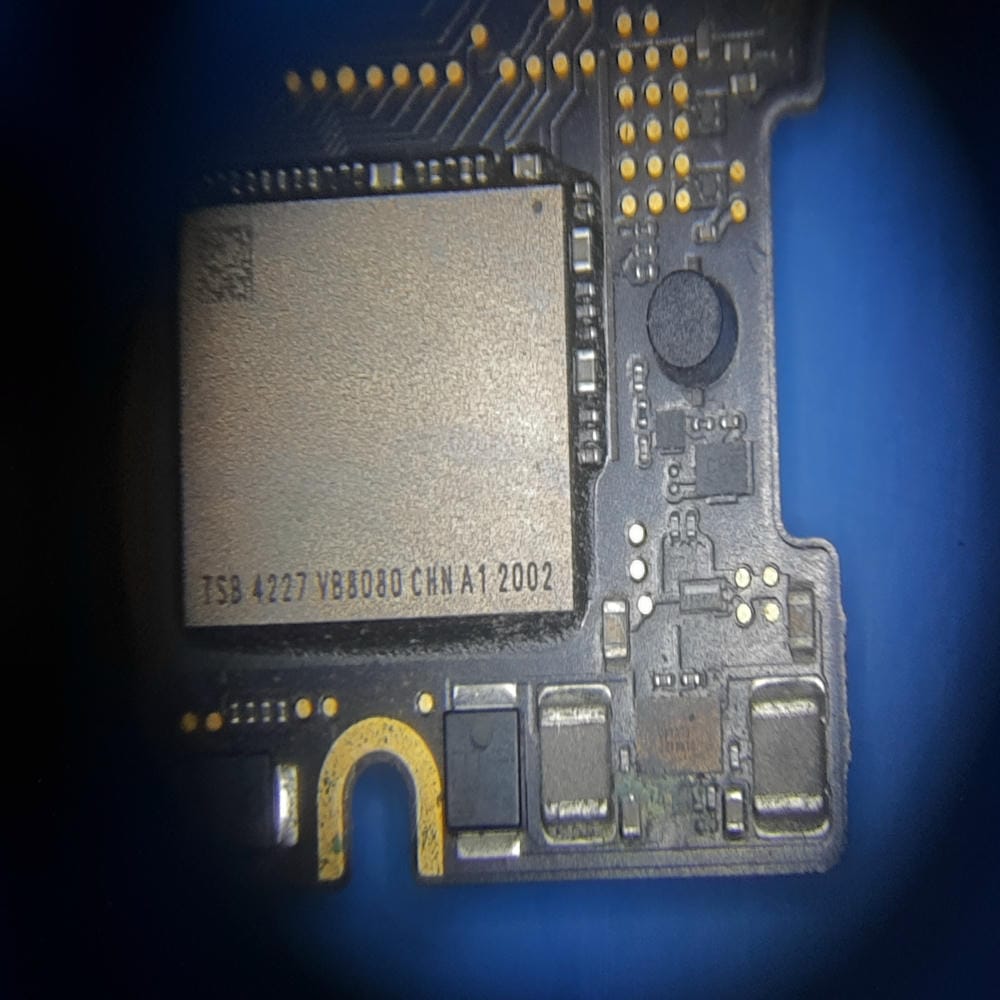

Localización del componente averiado
El uso del microscopio permitió examinar los componentes de tamaño microscópico situados en la línea afectada.
Tras realizar diferentes mediciones se confirmó cuál era el componente que estaba provocando el cortocircuito.
Antes de retirarlo se protegieron las zonas próximas para evitar que el calor afectara a otros elementos de la placa.

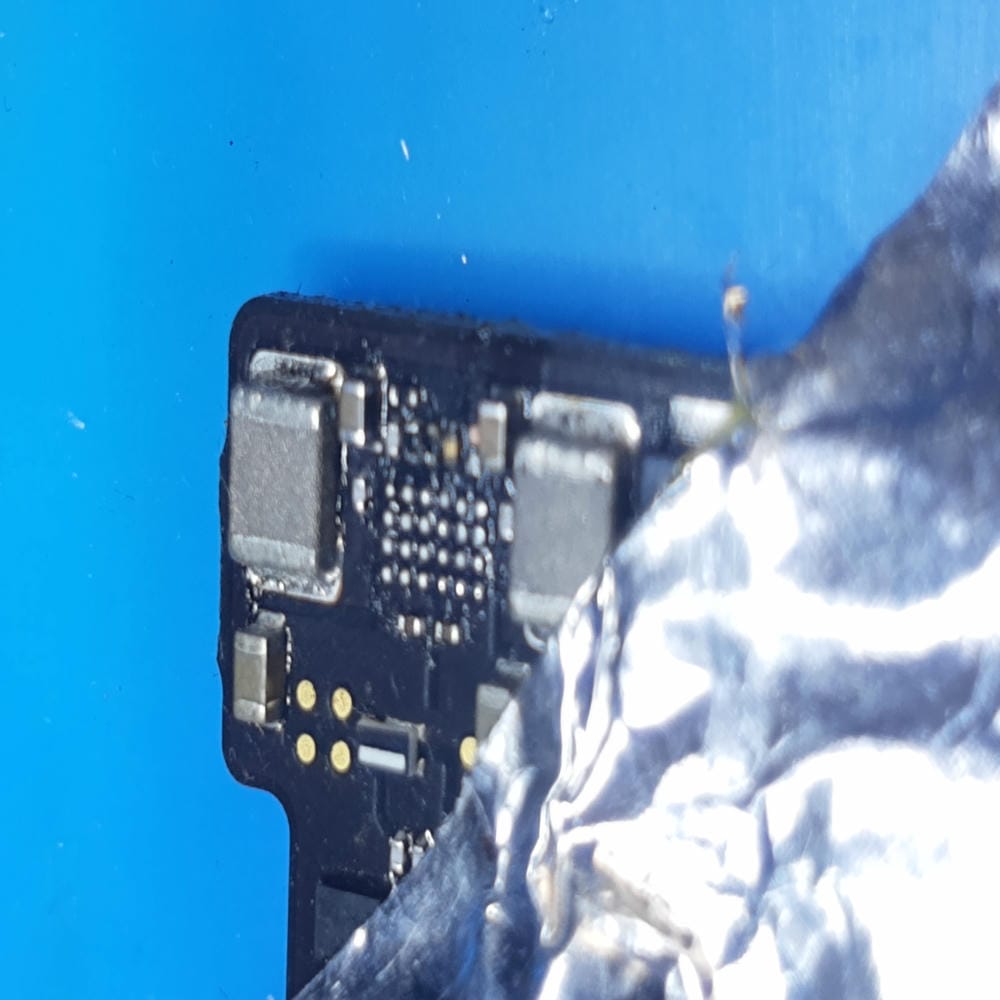

Retirada del componente quemado
El componente averiado fue retirado utilizando una estación de aire caliente y herramientas de microsoldadura.
Después de retirarlo se volvió a medir la línea de 2,5 V.
La desaparición del cortocircuito confirmó que el componente retirado era el responsable de la avería.
A continuación se limpiaron cuidadosamente los pads y se eliminó la soldadura antigua antes de instalar el repuesto.

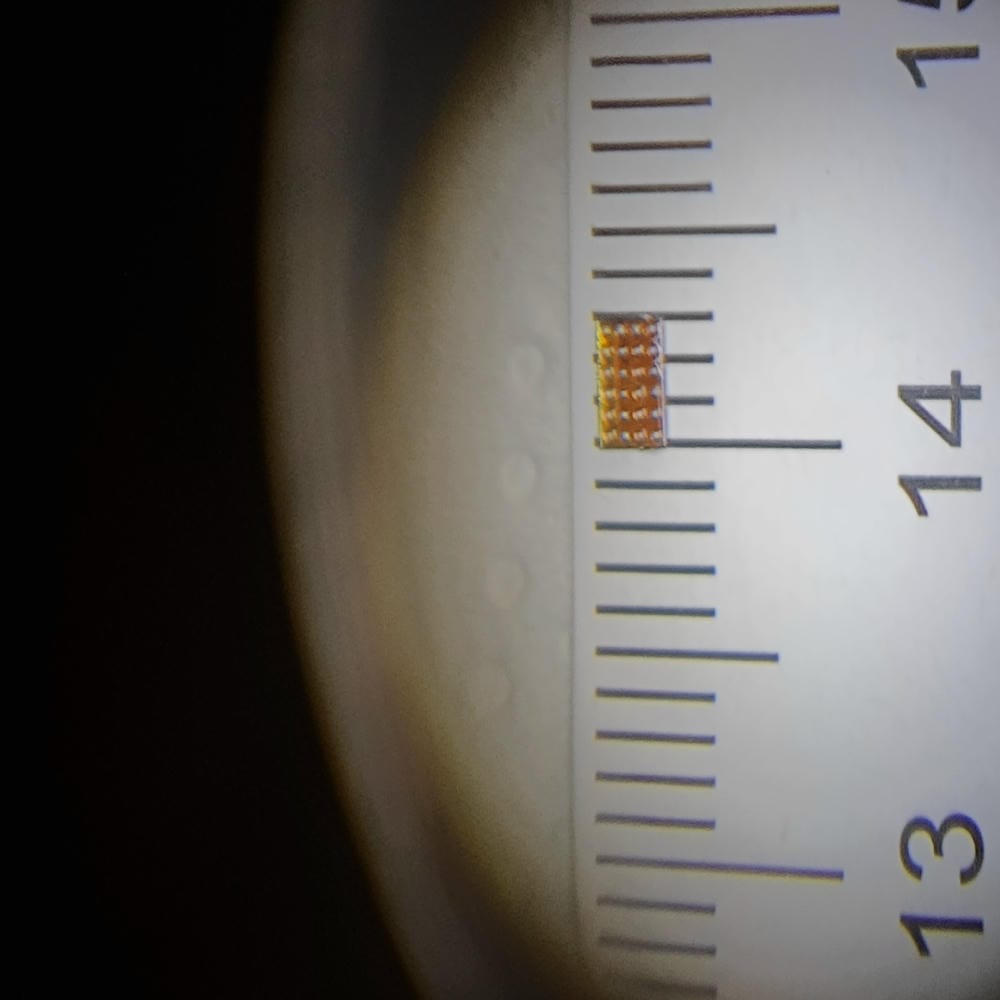

Preparación del componente original de repuesto
Para realizar una reparación fiable se utilizó un componente original procedente de una placa base de repuesto.
Antes de instalarlo fue necesario eliminar completamente las antiguas bolas de soldadura.
La superficie del componente se limpió y se preparó para formar nuevamente su matriz de conexiones BGA.

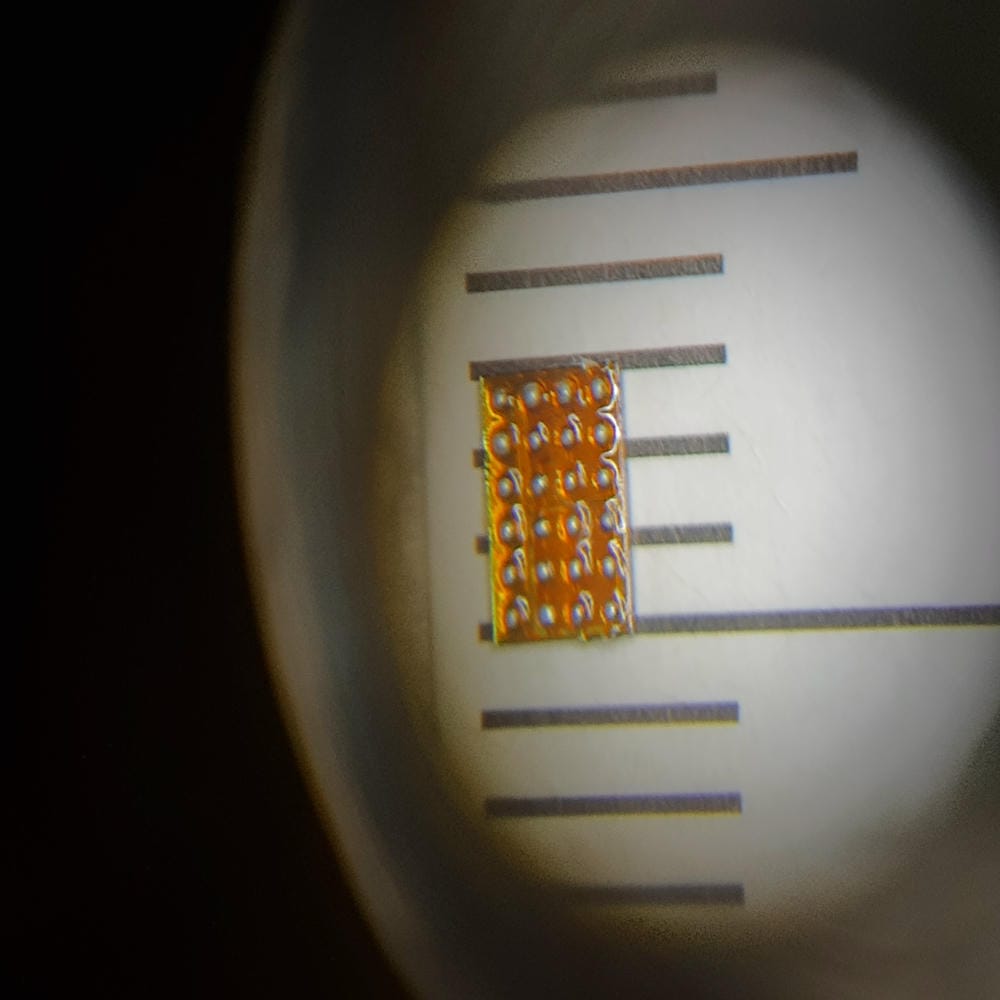

Reballing del componente
El reballing consiste en reconstruir todas las conexiones inferiores de un componente BGA.
Para ello se utilizó una plantilla adecuada al tamaño y distribución de los contactos.
Se colocaron nuevas bolas de soldadura y se aplicó calor controlado hasta obtener una matriz uniforme.
Este procedimiento es fundamental para que todas las conexiones queden correctamente alineadas al soldar el componente sobre la placa base.
Comprobación de las bolas de soldadura
Antes de instalar el componente se revisó bajo el microscopio que todas las bolas tuvieran una forma y altura uniformes.
También se comprobó que no existieran bolas unidas entre sí, desplazadas o incompletas.
Una matriz BGA correctamente formada es imprescindible para evitar falsos contactos o nuevos cortocircuitos.
Soldadura del componente sobre la placa base
El componente preparado se alineó cuidadosamente sobre sus pads originales.
A continuación se aplicó calor controlado hasta que todas las bolas de soldadura realizaron contacto con la placa.
Después de enfriar la zona se realizó una nueva inspección microscópica para comprobar la alineación y la ausencia de puentes de soldadura.
También se volvió a medir la resistencia de la línea NAND de 2,5 V antes de conectar la placa al equipo.
Pruebas después de la microsoldadura
Una vez finalizada la reparación electrónica se realizaron nuevas mediciones sobre la placa base.
Se comprobaron:
✔ Ausencia de cortocircuito en la línea NAND de 2,5 V.
✔ Valores correctos de resistencia a tierra.
✔ Negociación correcta del cargador.
✔ Presencia de las tensiones principales.
✔ Secuencia de encendido.
✔ Reconocimiento del almacenamiento interno.
✔ Arranque del sistema operativo.
Al desaparecer el cortocircuito, la placa pudo completar nuevamente su secuencia de encendido.

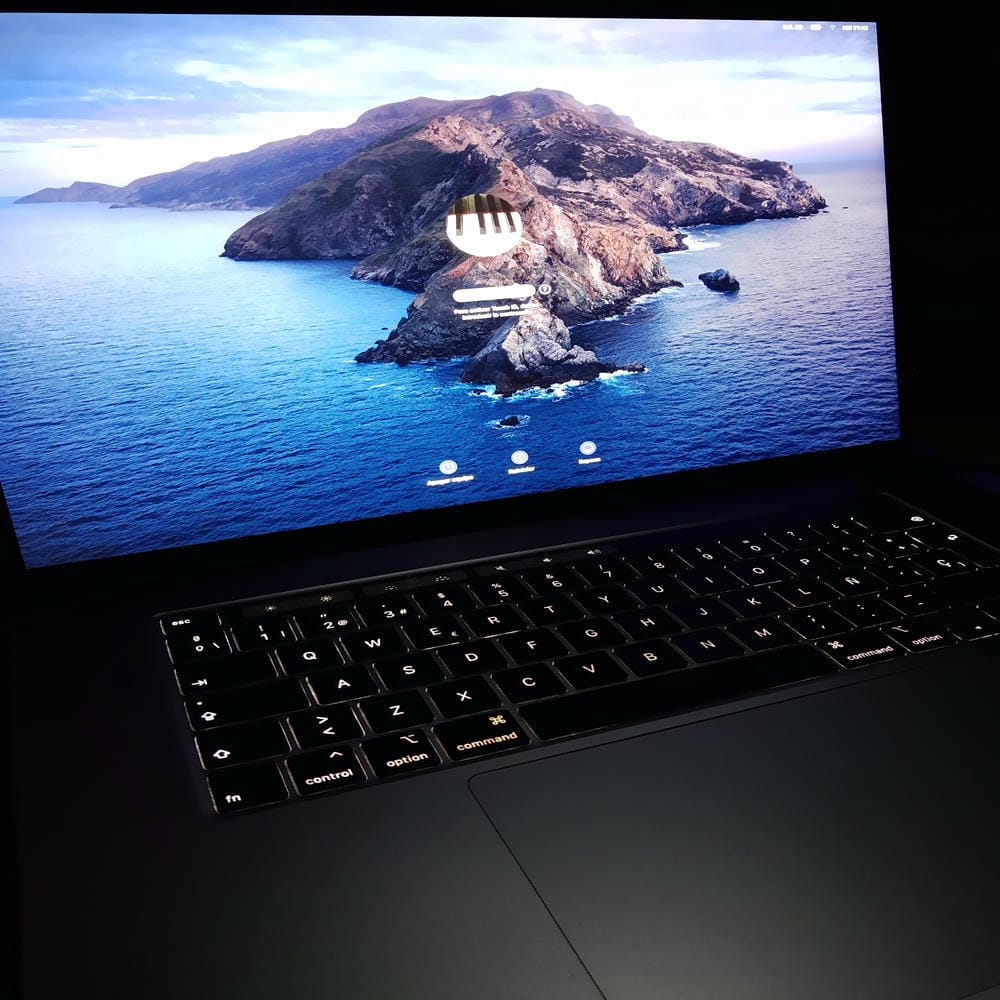

MacBook Pro A2141 funcionando correctamente
Después de montar nuevamente la placa base, el MacBook encendió correctamente.
El almacenamiento interno fue reconocido y el sistema operativo inició sin errores.
El equipo permaneció encendido durante las pruebas para verificar la estabilidad de la reparación.
La sustitución del componente permitió recuperar la placa base original sin necesidad de cambiarla completamente.
¿Qué puede provocar un cortocircuito en la placa base?
Un cortocircuito puede aparecer por diferentes causas:
✔ Degradación interna de un componente.
✔ Humedad o contacto con líquidos.
✔ Sobretensión procedente del cargador.
✔ Daños en condensadores o circuitos integrados.
✔ Reparaciones anteriores incorrectas.
✔ Sobrecalentamiento.
✔ Fallos en líneas de alimentación secundarias.
Aunque el MacBook no muestre ningún signo de vida, eso no significa necesariamente que sea necesario sustituir la placa base completa.
¿Por qué es importante medir antes de sustituir componentes?
Sustituir componentes sin realizar mediciones puede provocar daños adicionales o no solucionar el problema.
El diagnóstico electrónico permite determinar qué línea está afectada y localizar el elemento que provoca la avería.
En este caso, la medición de la línea NAND de 2,5 V permitió encontrar el cortocircuito y reparar únicamente la zona dañada.
Microsoldadura de placa base MacBook
La microsoldadura permite sustituir componentes electrónicos individuales que no pueden cambiarse utilizando herramientas convencionales.
Para este tipo de reparación se utilizan:
✔ Microscopio trinocular.
✔ Multímetro de precisión.
✔ Fuente de alimentación de laboratorio.
✔ Estación de aire caliente.
✔ Soldador de precisión.
✔ Plantillas de reballing.
✔ Flux y aleaciones de soldadura específicas.
El control de temperatura y la experiencia son fundamentales para evitar daños en la placa base multicapa.
Información relacionada
Preguntas frecuentes
¿Un cortocircuito puede impedir completamente el encendido?
Sí. Cuando una línea de alimentación está en cortocircuito, la placa puede bloquear la secuencia de encendido para proteger sus circuitos.
¿Fue necesario cambiar la placa base completa?
No. Se localizó el componente responsable y se sustituyó mediante microsoldadura.
¿Qué es un componente BGA?
Es un componente cuyas conexiones están formadas por pequeñas bolas de soldadura situadas debajo del encapsulado.
¿Por qué se realizó reballing?
Porque el componente original de repuesto debía recibir una nueva matriz de bolas de soldadura antes de instalarlo sobre la placa.
¿Se conserva la información del MacBook?
La reparación de la alimentación de la placa no implica por sí misma borrar el almacenamiento, aunque cada equipo debe evaluarse de manera individual.
