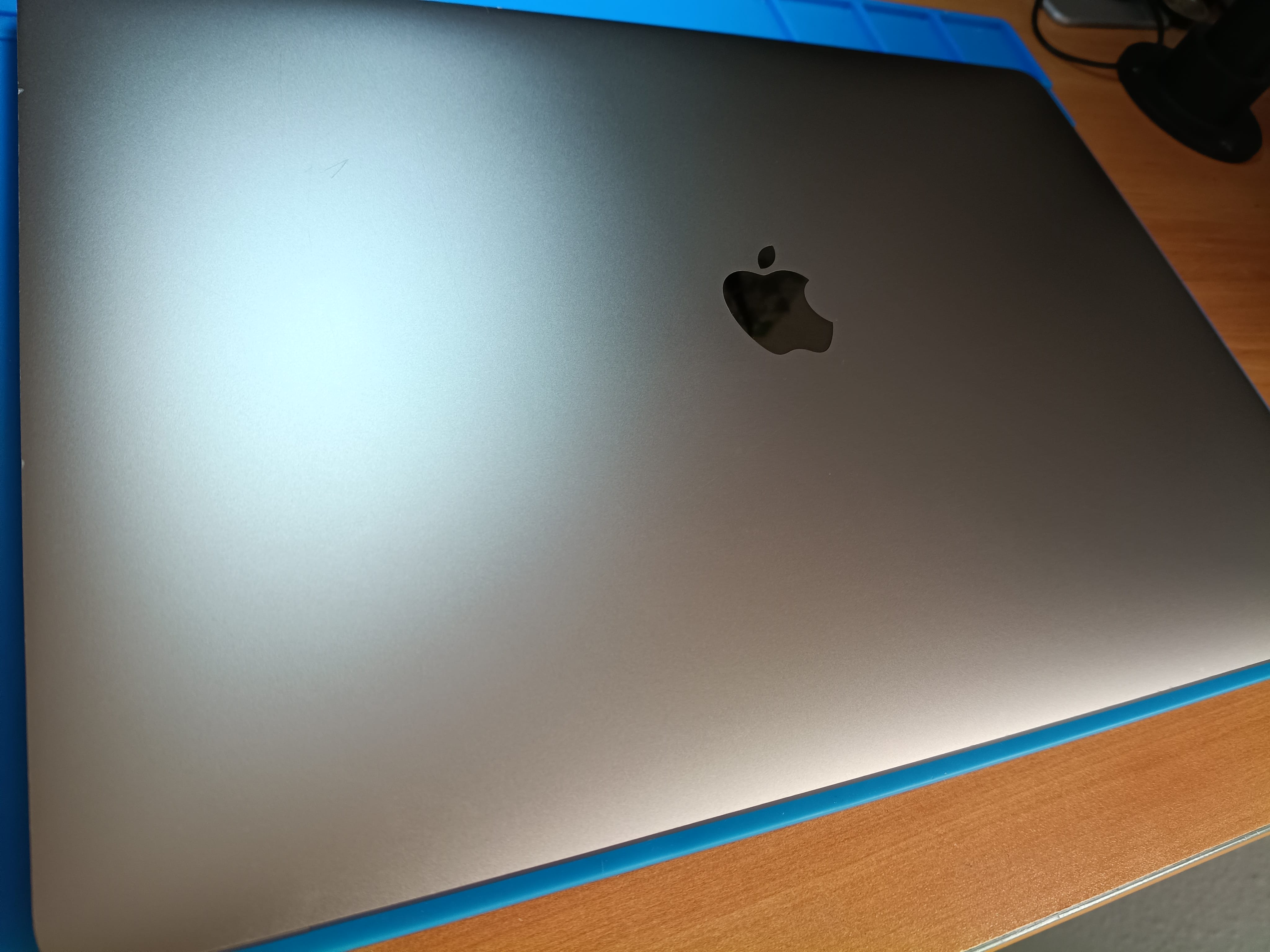

Caso real: MacBook Pro A2141 de 16 pulgadas sin encender
Recibimos un MacBook Pro A2141 de 16 pulgadas que no mostraba ninguna señal de encendido.
El equipo no respondía al conectar el cargador ni al intentar iniciar el sistema.
Durante el diagnóstico electrónico se detectó un cortocircuito en la línea principal PPBUS_G3H.
Continuando con las mediciones también se localizó un cortocircuito en la línea de alimentación NAND de 2,5 V.
La avería estaba relacionada con el circuito integrado U9080 y con el condensador C9074.
Después de sustituir los componentes dañados, el MacBook volvió a encender y funcionar correctamente.
Inspección inicial del equipo

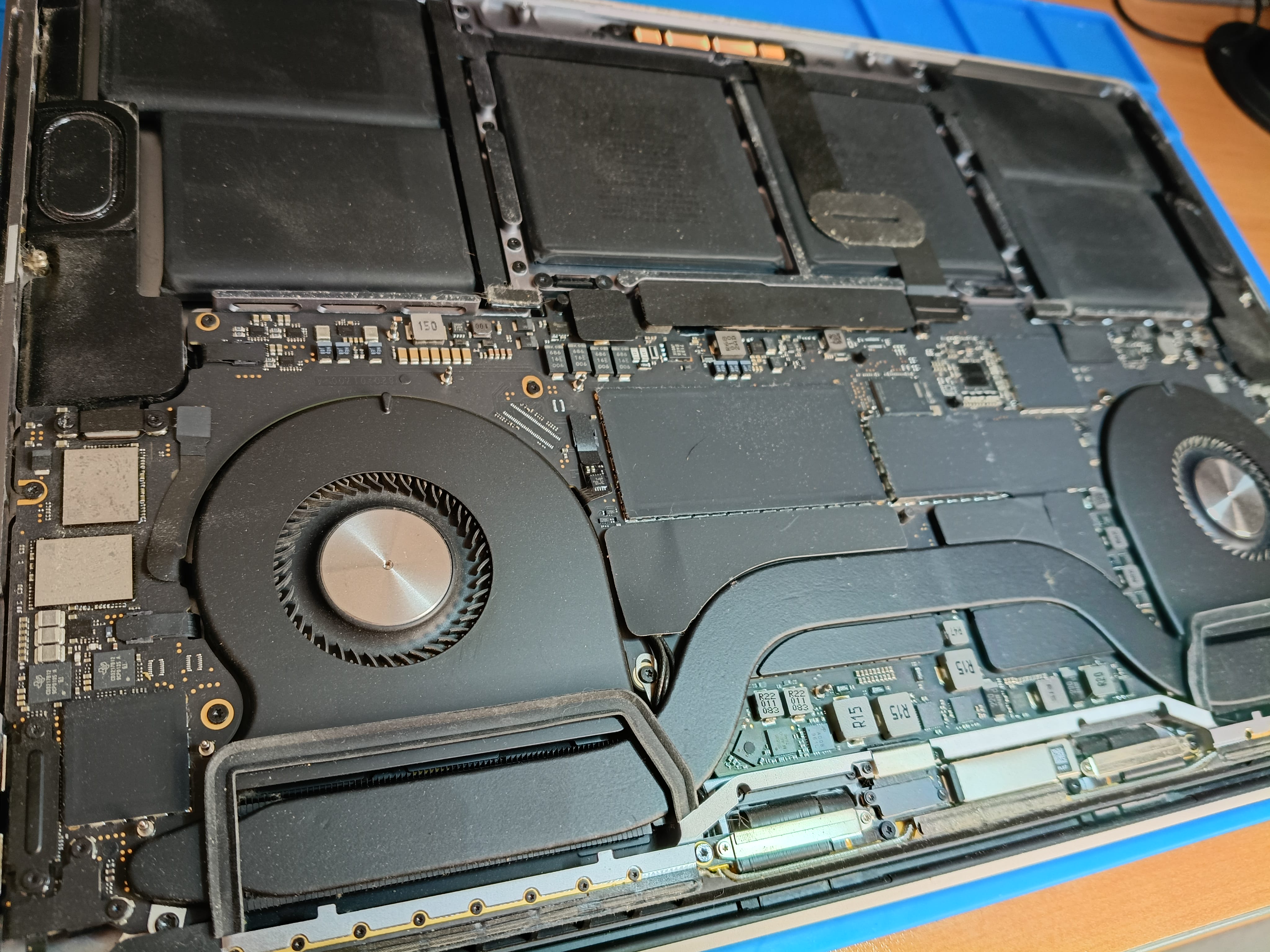

Se retiró la tapa inferior para realizar una inspección general del interior del equipo.
Se comprobaron la batería, los conectores, los ventiladores, el sistema de refrigeración y el estado visual de la placa base.
Antes de manipular la electrónica se desconectó la batería para trabajar con seguridad.
La inspección visual no era suficiente para determinar el origen del fallo, por lo que fue necesario comenzar con las mediciones eléctricas.

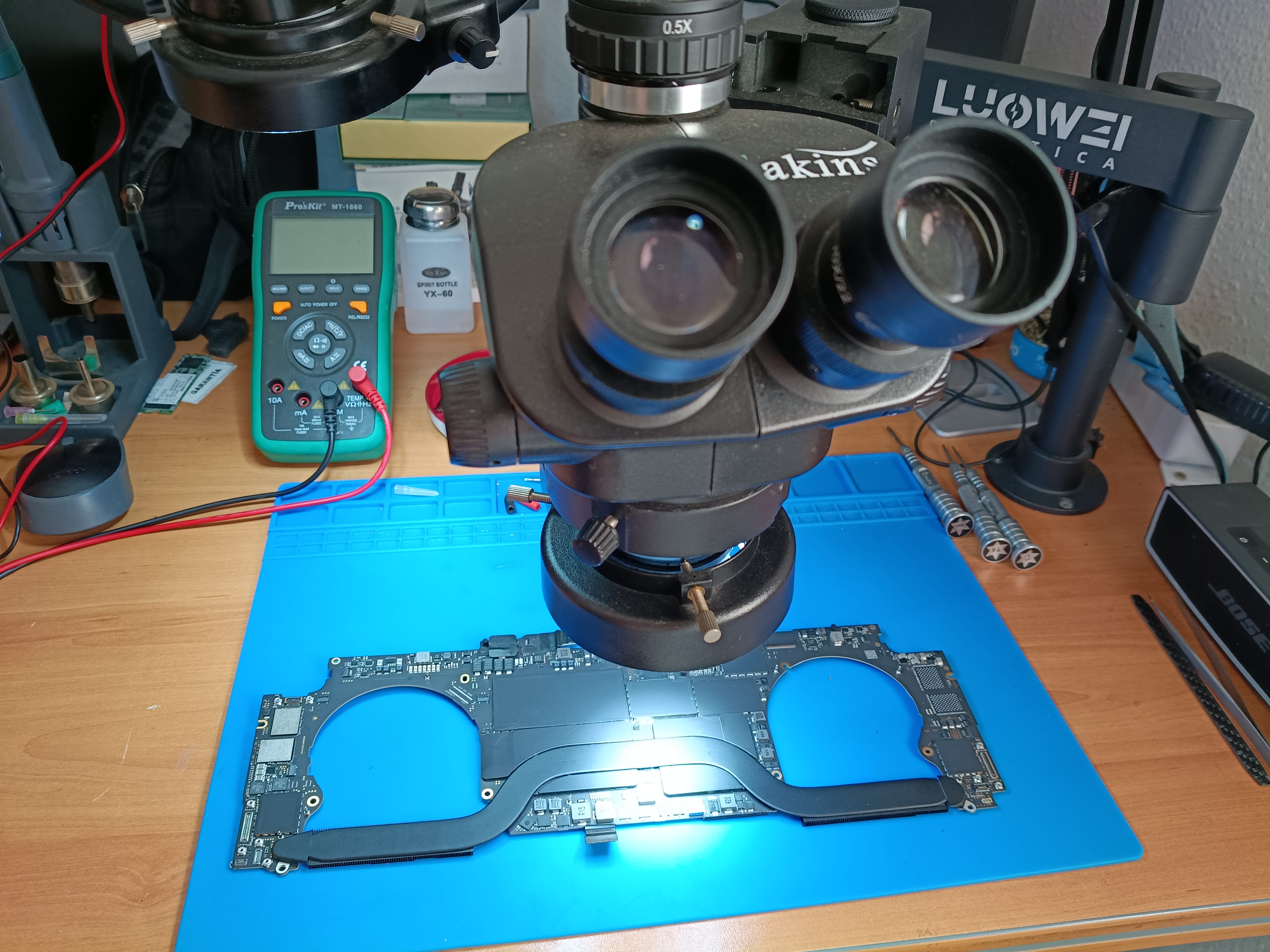

Diagnóstico electrónico en el laboratorio
El equipo fue conectado a los instrumentos de medición para comprobar el comportamiento de las líneas principales.
Se midieron resistencias a tierra, continuidad y posibles cortocircuitos en la placa base.
Las primeras comprobaciones confirmaron que la línea PPBUS_G3H presentaba una resistencia anormalmente baja.
PPBUS_G3H es una de las líneas principales de alimentación del MacBook y debe funcionar correctamente para que el equipo pueda iniciar su secuencia de encendido.

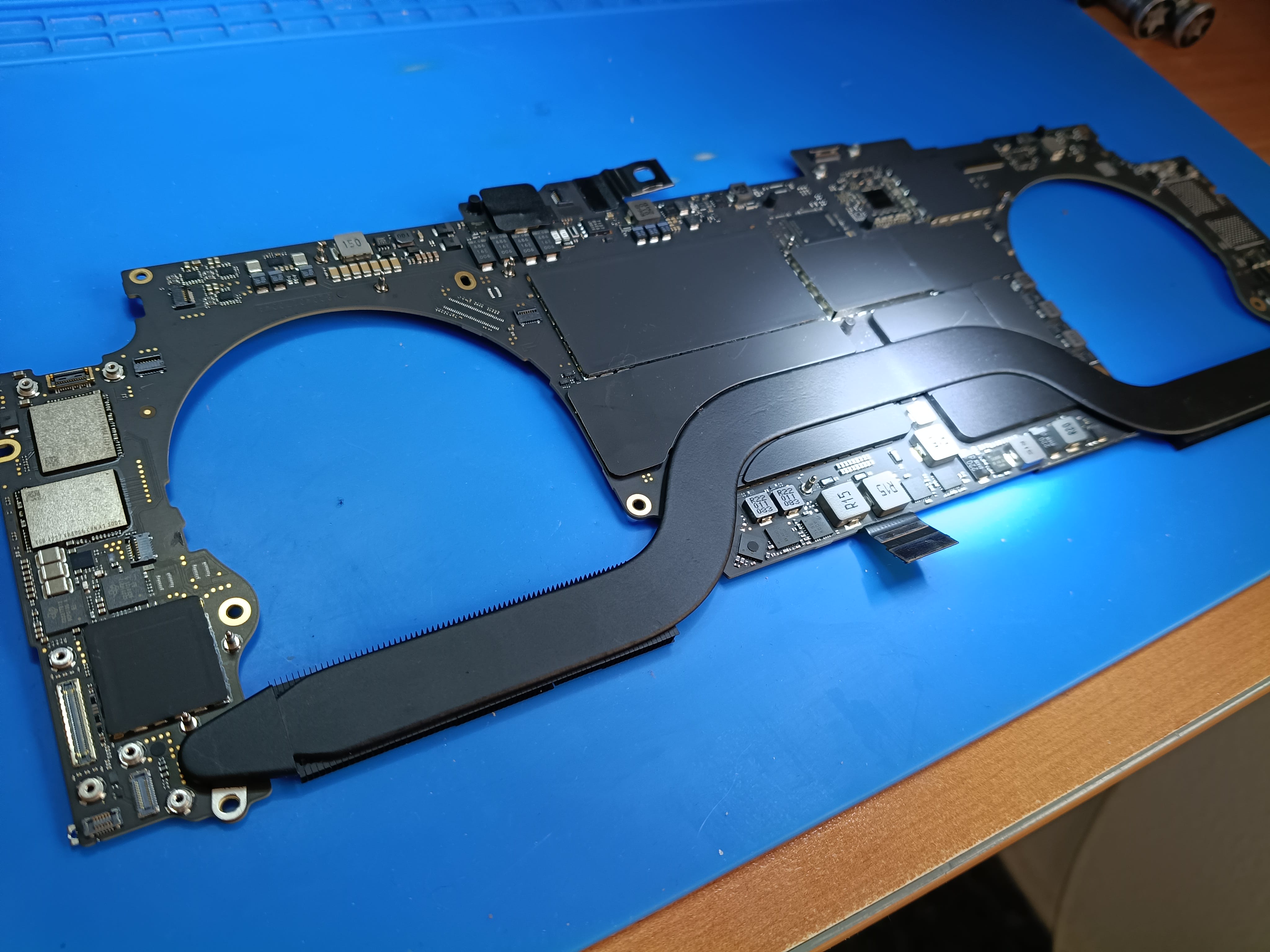

Desmontaje de la placa base
Para continuar con el diagnóstico fue necesario retirar completamente la placa base del equipo.
Este procedimiento permitió acceder a ambos lados de la placa y trabajar con mayor precisión bajo el microscopio.
También se revisaron los conectores, las protecciones y las zonas próximas a los circuitos de alimentación y almacenamiento.

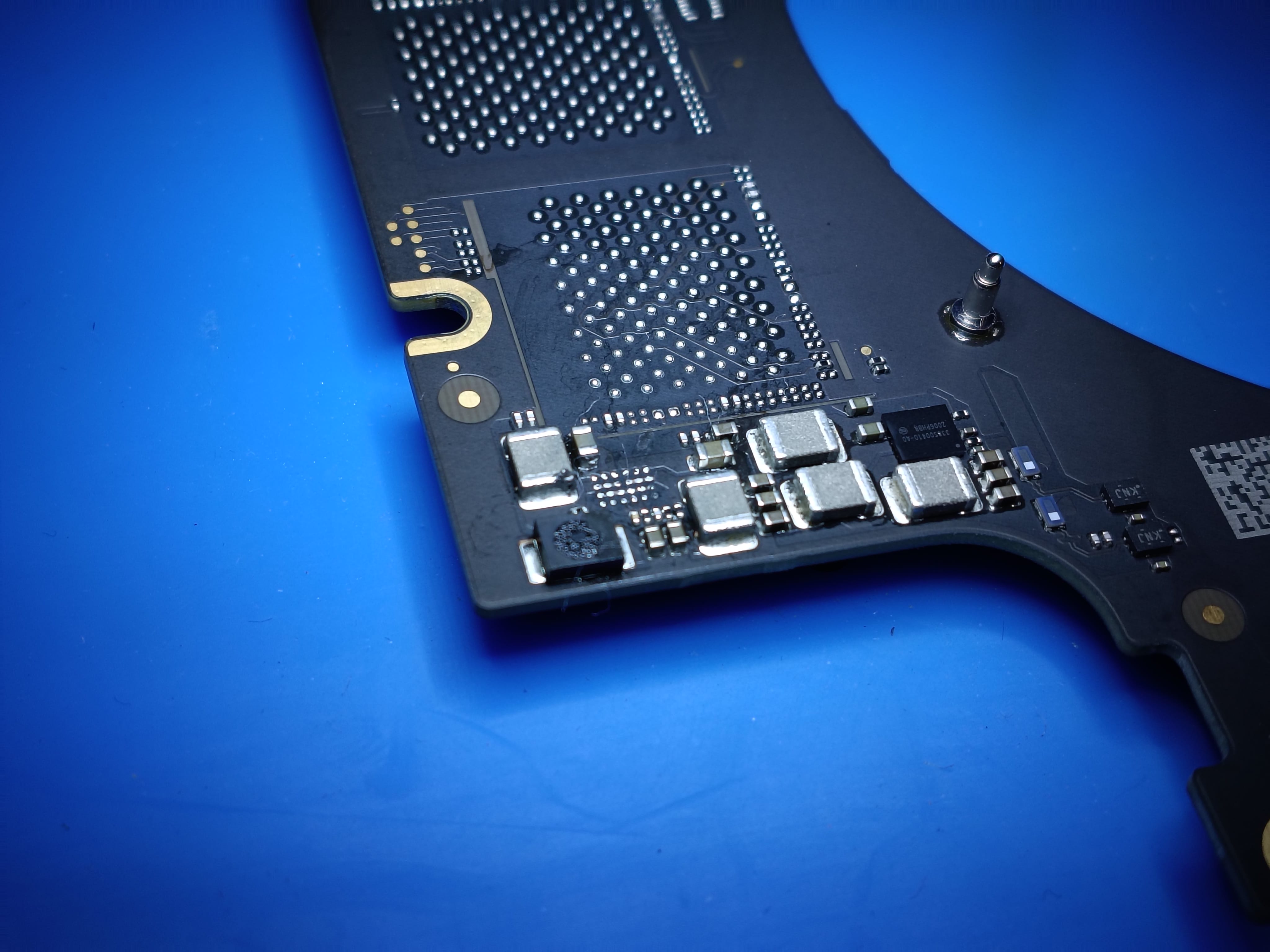

Cortocircuito en la línea PPBUS_G3H
Las mediciones confirmaron un cortocircuito en PPBUS_G3H.
Cuando esta línea se encuentra en corto, la alimentación principal no puede estabilizarse y el equipo permanece completamente apagado.
Para localizar la causa fue necesario comprobar los componentes conectados a la línea y continuar siguiendo el circuito.
El diagnóstico permitió determinar que el fallo también estaba relacionado con la sección de alimentación NAND.

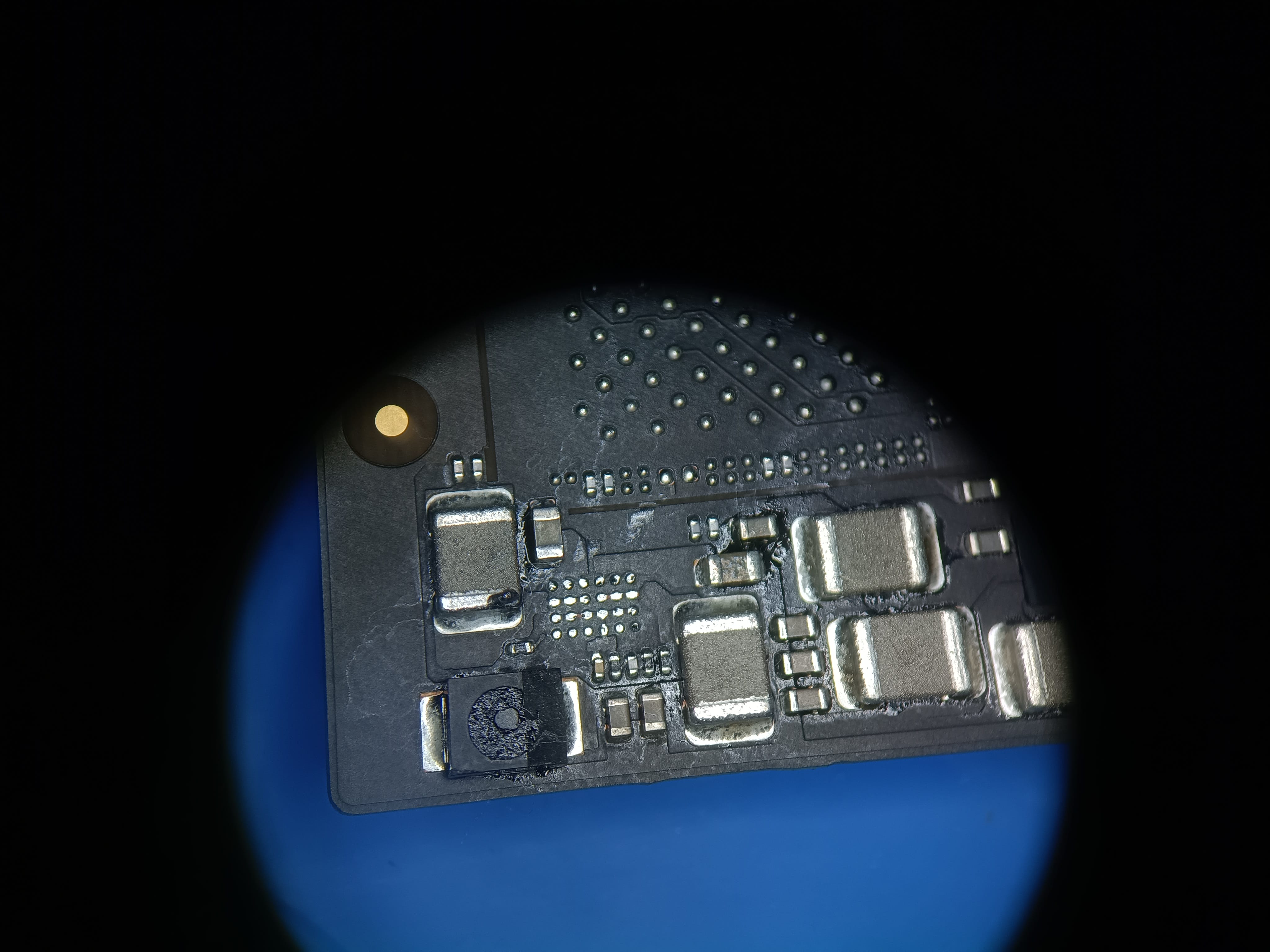

Cortocircuito en la línea NAND de 2,5 V
Durante las comprobaciones se detectó también un cortocircuito en la línea NAND de 2,5 V.
Esta alimentación está relacionada con el circuito de almacenamiento interno del MacBook.
Un fallo en esta sección puede bloquear la secuencia de encendido y evitar que el equipo complete correctamente el arranque.
La inspección y las mediciones permitieron localizar la zona en la que se encontraban los componentes dañados.

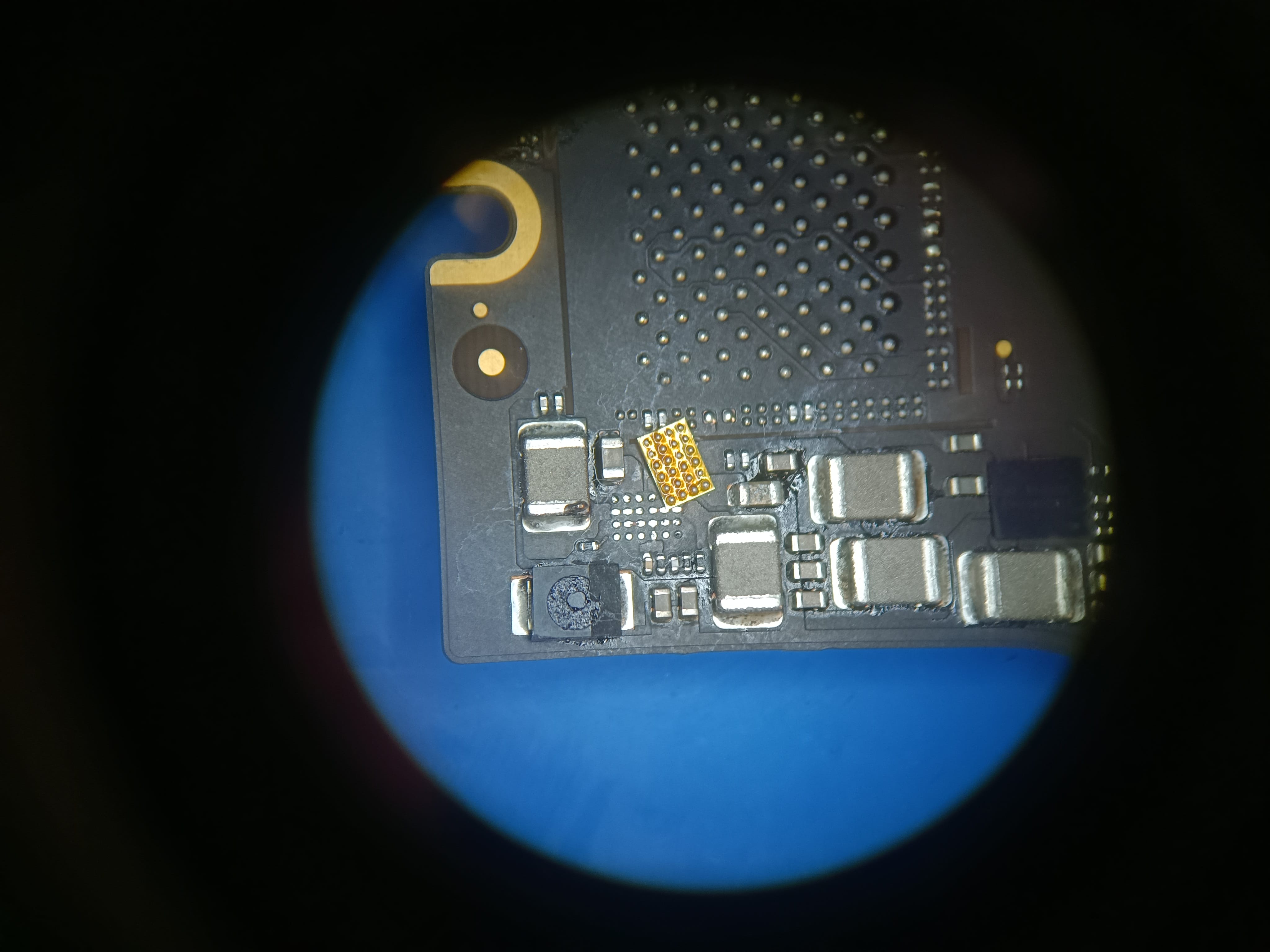

Retirada del circuito integrado U9080
El circuito integrado U9080 fue identificado como uno de los componentes responsables de la avería.
Antes de retirarlo se protegieron los componentes y conectores situados alrededor de la zona de trabajo.
El componente fue desmontado utilizando una estación de aire caliente, microscopio y herramientas de microsoldadura.
Después de retirarlo se limpiaron cuidadosamente los pads de la placa para preparar la instalación del repuesto.

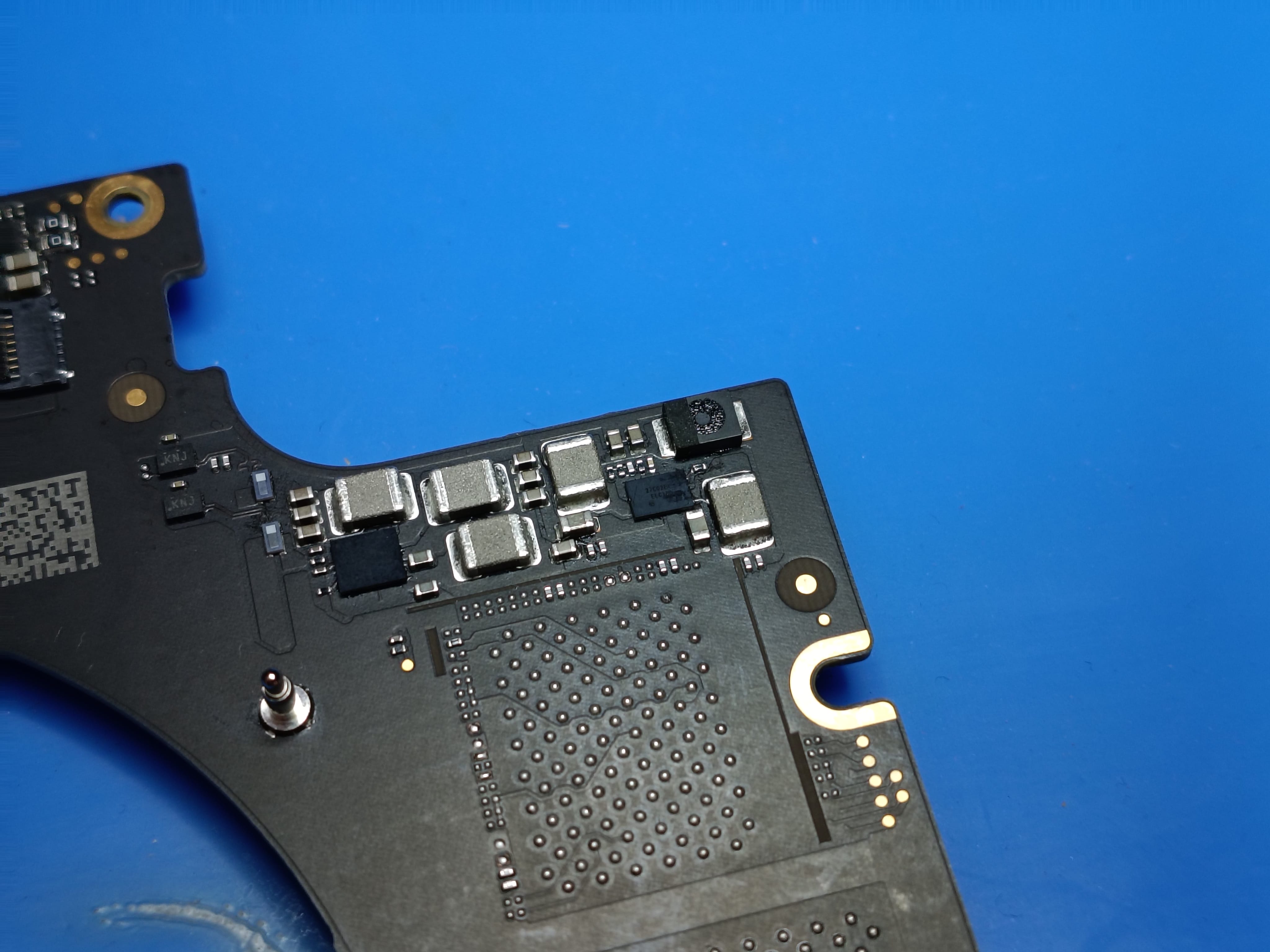

Sustitución del condensador C9074
Además del circuito integrado U9080, el condensador C9074 también se encontraba afectado.
El componente fue retirado y sustituido por otro con las especificaciones correspondientes al circuito original.
Después de la sustitución se revisaron las soldaduras y se comprobó que no existieran puentes, restos metálicos ni conexiones incorrectas.
También se volvieron a medir las líneas PPBUS_G3H y NAND de 2,5 V antes de conectar nuevamente la placa al equipo.
Placa base reparada
Después de instalar los componentes nuevos se realizaron nuevas mediciones sobre la placa base.
Los cortocircuitos habían desaparecido y las líneas recuperaron valores normales.
Se comprobó la continuidad, la resistencia a tierra y el estado de los componentes próximos a la reparación.
Una vez confirmada la ausencia de cortocircuitos, la placa fue instalada nuevamente en el MacBook.

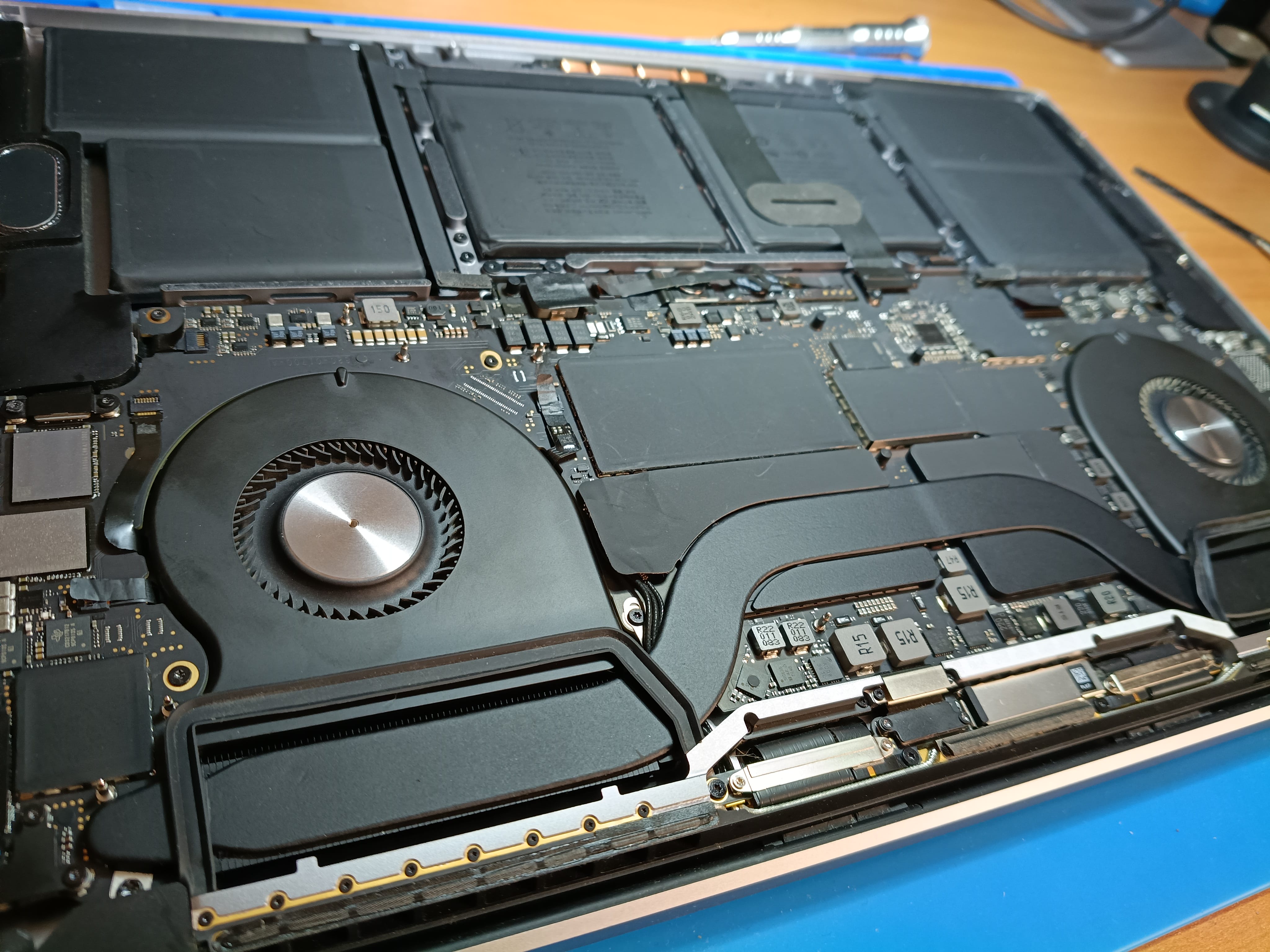

MacBook Pro A2141 funcionando correctamente
Después de montar nuevamente la placa base, el MacBook volvió a encender correctamente.
La línea PPBUS_G3H recuperó su funcionamiento normal y la alimentación NAND de 2,5 V dejó de estar en cortocircuito.
El almacenamiento interno fue reconocido y el sistema operativo pudo iniciar con normalidad.
Se realizaron pruebas de encendido, reinicio, carga, pantalla, teclado, trackpad, puertos USB-C y estabilidad general.
La reparación permitió conservar la placa base original sin necesidad de sustituirla completamente.
Trabajos realizados
La reparación incluyó:
✔ Inspección inicial del MacBook Pro A2141.
✔ Comprobación del comportamiento del cargador.
✔ Desconexión segura de la batería.
✔ Desmontaje completo del equipo.
✔ Retirada de la placa base.
✔ Medición de resistencias a tierra.
✔ Detección del cortocircuito en PPBUS_G3H.
✔ Detección del cortocircuito en la línea NAND de 2,5 V.
✔ Localización del circuito integrado U9080 dañado.
✔ Retirada y sustitución de U9080.
✔ Localización del condensador C9074 afectado.
✔ Sustitución del condensador C9074.
✔ Limpieza de la zona intervenida.
✔ Comprobación de soldaduras y pads.
✔ Verificación de la desaparición de los cortocircuitos.
✔ Montaje completo del equipo.
✔ Pruebas de arranque y reconocimiento del almacenamiento.
✔ Pruebas de carga y estabilidad.
¿Qué es la línea PPBUS_G3H?
PPBUS_G3H es una de las líneas principales de alimentación de la placa base de un MacBook.
Distribuye energía a diferentes etapas electrónicas y debe mantener un voltaje estable.
Si un condensador, circuito integrado u otro componente conectado a esta línea entra en cortocircuito, el MacBook puede quedar completamente apagado.
Por este motivo es importante medir la resistencia de la línea antes de sustituir cargadores, baterías o placas completas.
¿Qué función tiene la alimentación NAND de 2,5 V?
La línea NAND de 2,5 V proporciona alimentación a circuitos relacionados con el almacenamiento interno del equipo.
Si esta tensión se encuentra en cortocircuito, la placa puede no completar su secuencia de encendido.
También pueden aparecer fallos de reconocimiento del almacenamiento o ausencia total de arranque.
En este caso, la línea se encontraba afectada junto con el circuito U9080 y el condensador C9074.
¿Era necesario cambiar toda la placa base?
No. El diagnóstico permitió localizar los componentes concretos responsables de la avería.
Se reparó la placa original sustituyendo U9080 y el condensador C9074.
Cambiar la placa base completa habría supuesto una intervención más costosa y no era necesario en este caso.
La reparación a nivel de componente permite recuperar muchas placas que aparentemente no muestran ninguna señal de funcionamiento.
¿Por qué es importante realizar mediciones?
Un MacBook que no enciende puede presentar diferentes causas, aunque el síntoma sea siempre el mismo.
El fallo puede encontrarse en la entrada USB-C, el circuito de carga, PPBUS_G3H, las líneas siempre presentes, la alimentación NAND o cualquier otra etapa electrónica.
Sustituir componentes sin medir puede no solucionar el problema e incluso provocar daños adicionales.
El diagnóstico electrónico permite seguir la secuencia de alimentación hasta localizar la causa real de la avería.
Información relacionada
Preguntas frecuentes
¿Qué problema tenía este MacBook Pro A2141?
El equipo no encendía por un cortocircuito en PPBUS_G3H y otro cortocircuito en la línea NAND de 2,5 V.
¿Qué componentes estaban dañados?
Se localizaron daños en el circuito integrado U9080 y en el condensador C9074.
¿Se sustituyó la placa base completa?
No. Se reparó la placa original sustituyendo únicamente los componentes afectados.
¿El cortocircuito desapareció?
Sí. Después de sustituir U9080 y C9074, las líneas recuperaron valores eléctricos normales.
¿El MacBook volvió a encender?
Sí. El equipo volvió a iniciar correctamente y pasó las pruebas de funcionamiento y estabilidad.
¿Se reconoció el almacenamiento interno?
Sí. Después de la reparación, el almacenamiento fue reconocido y el sistema operativo inició correctamente.
