Caso real: MacBook Pro A1990 con fallo grave de imagen
El equipo presentaba franjas, líneas verticales y graves fallos de imagen. Al cliente le habían indicado que debía sustituir la pantalla completa, pero mediante diagnóstico se localizaron líneas de datos dañadas en el flex de vídeo.
MacBook Pro A1990 con fallo grave de imagen
Recibimos un MacBook Pro A1990 que presentaba un fallo grave en la pantalla.
Al encenderlo aparecían grandes franjas verticales, zonas oscuras, colores incorrectos y líneas que impedían utilizar el equipo con normalidad.
En otro servicio técnico le habían indicado al cliente que era necesario sustituir la pantalla completa.
Antes de realizar una sustitución costosa, en MacGus se efectuó un diagnóstico para determinar si el panel original podía repararse.

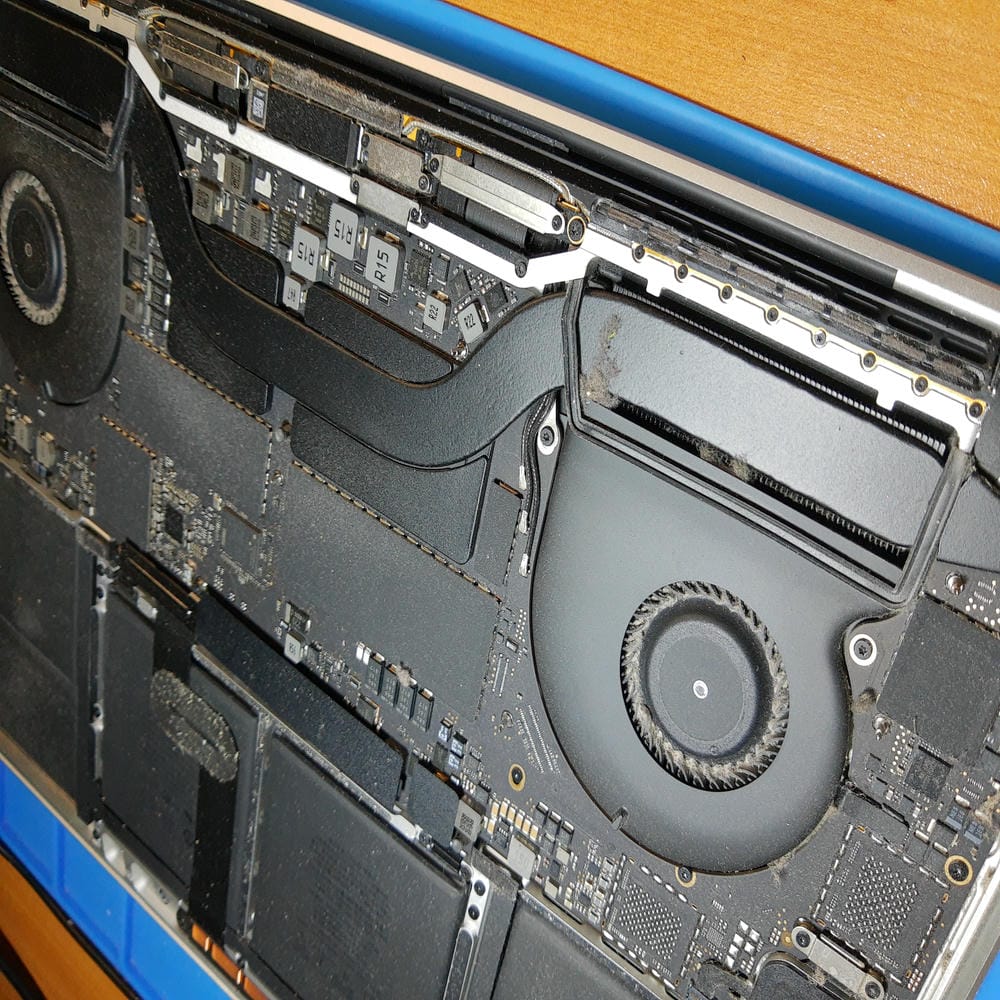

Inspección interna del MacBook Pro A1990
Se retiró la tapa inferior para inspeccionar la placa base, los conectores de pantalla y la zona de salida de vídeo.
También se revisó el estado general del interior, los ventiladores, el sistema de refrigeración y las conexiones próximas a las bisagras.
El equipo presentaba una acumulación importante de polvo, pero el origen principal del fallo se encontraba en el sistema de conexión entre la placa controladora y el panel.

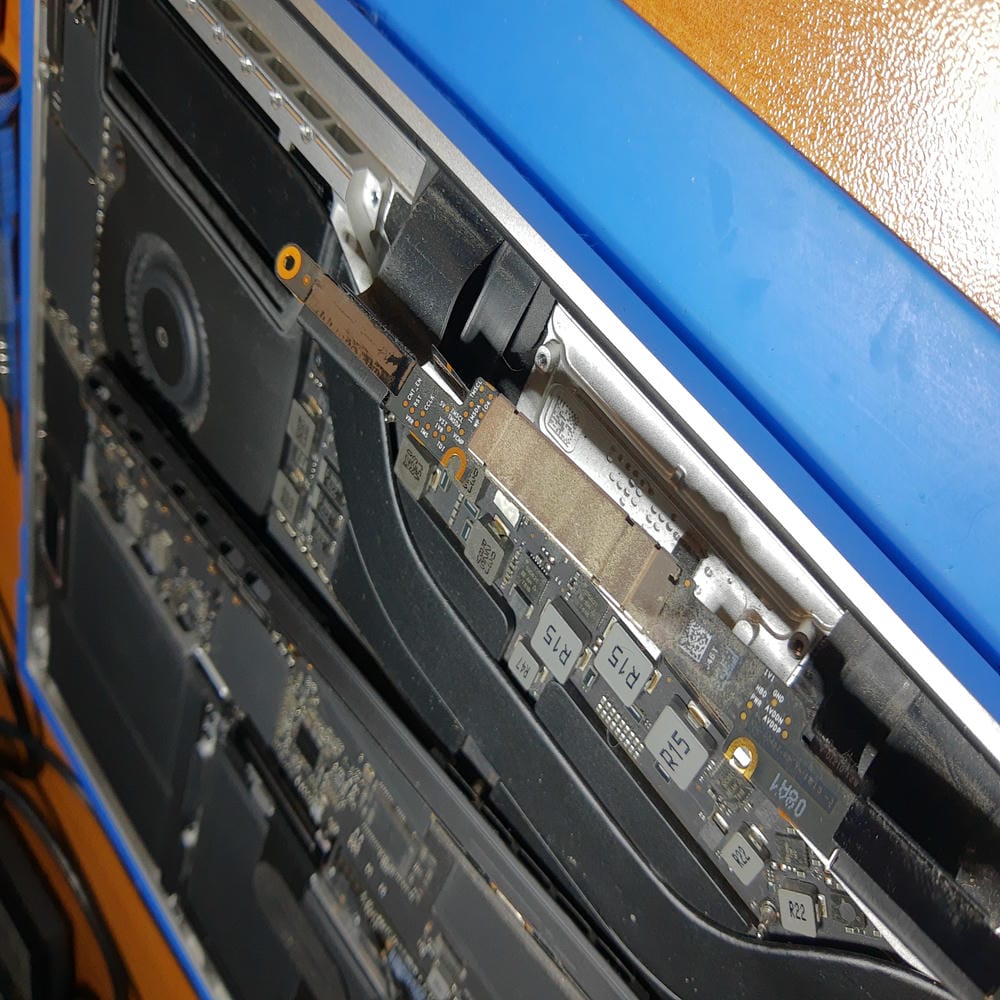

Revisión de la placa controladora de pantalla
Se desmontó la zona inferior de la pantalla para acceder a la placa controladora y a los flex de transmisión de vídeo.
Estos flex transportan una gran cantidad de señales digitales entre la electrónica de control y el panel LCD.
Una interrupción en una sola de estas líneas puede provocar franjas, colores alterados, zonas negras, parpadeos o la desaparición completa de la imagen.

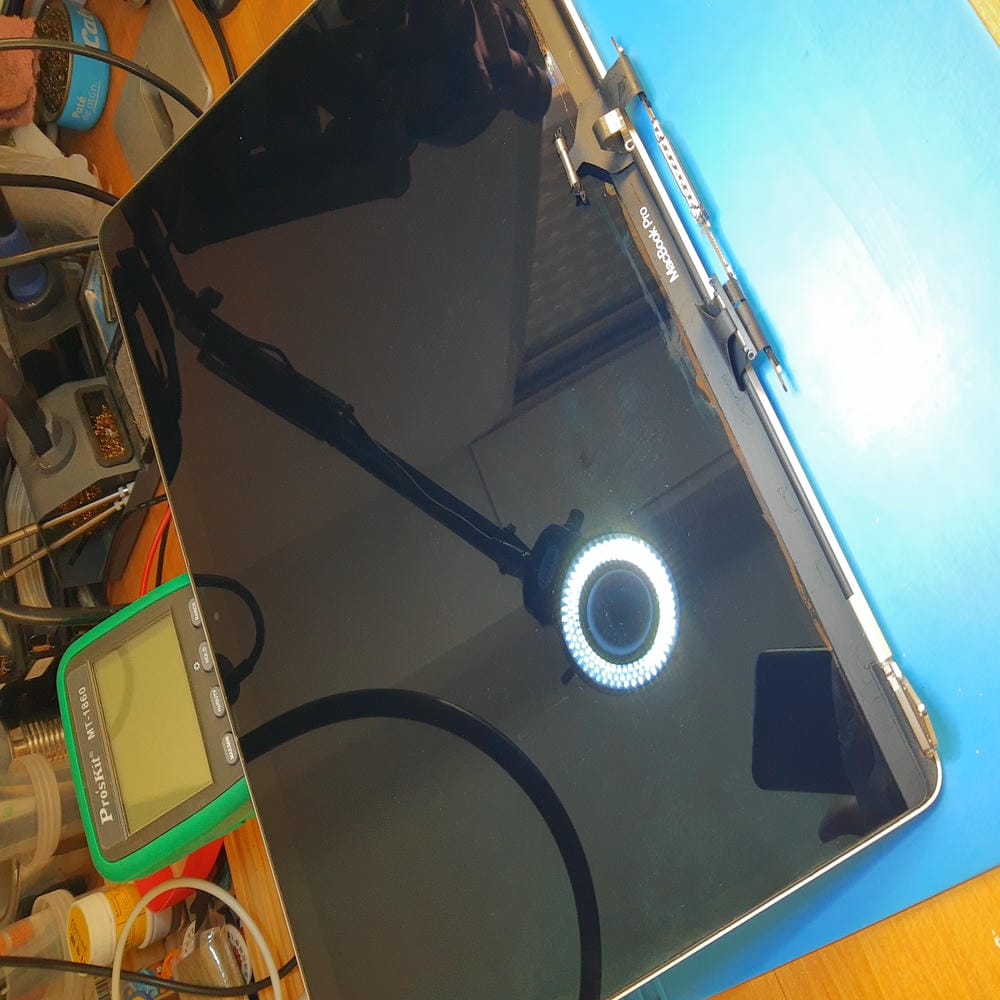

Desmontaje del conjunto de pantalla
Para trabajar correctamente fue necesario desmontar el conjunto de pantalla y acceder a su parte inferior.
El procedimiento requiere especial cuidado, ya que el panel, los flex y los conectores son extremadamente delicados.
Una manipulación incorrecta puede romper el cristal, dañar el panel LCD o cortar otras pistas cercanas.

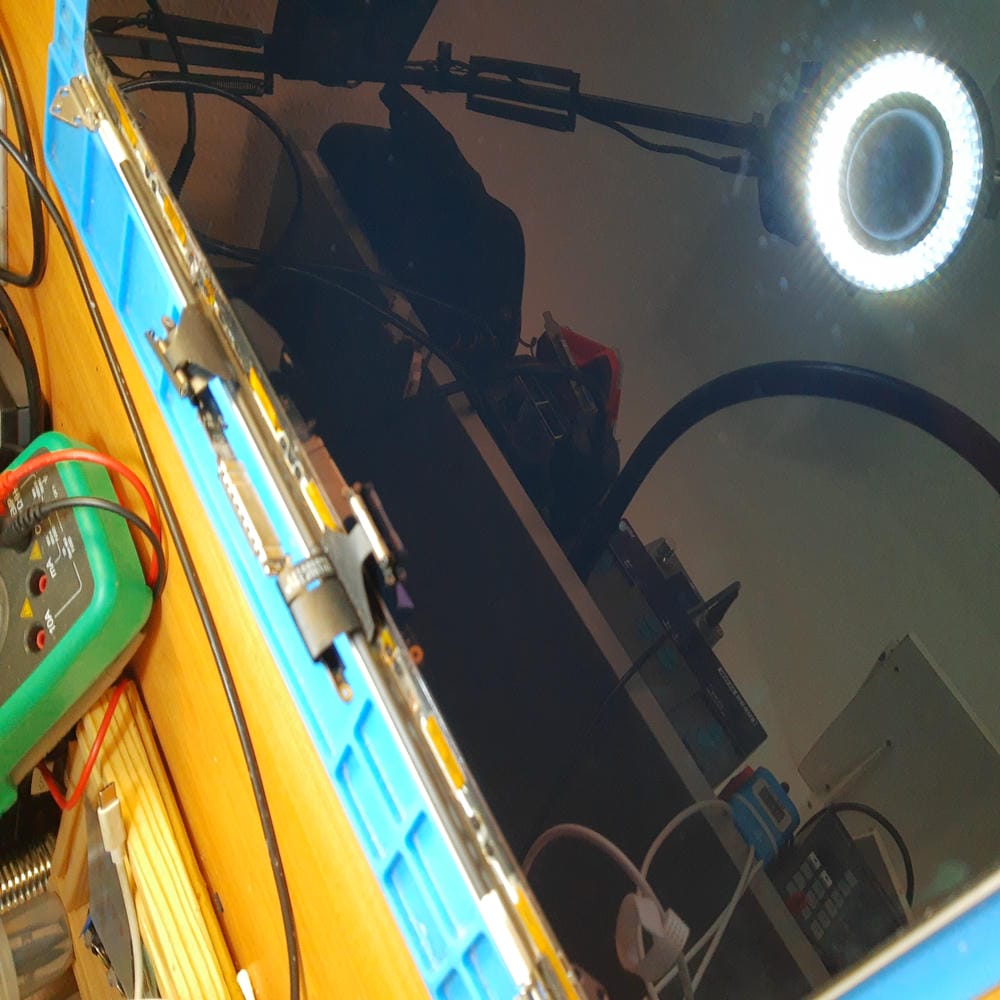

Localización de las líneas de datos dañadas
Mediante inspección con aumento y comprobaciones de continuidad se localizaron varias líneas de datos dañadas en el flex de vídeo.
Las pistas presentaban interrupciones que impedían que determinadas señales llegaran correctamente al panel.
Este fallo explicaba la aparición de franjas verticales y grandes zonas con imagen incorrecta.
Al encontrarse el problema en el flex y no en todo el panel, se decidió intentar la reconstrucción de las líneas afectadas.

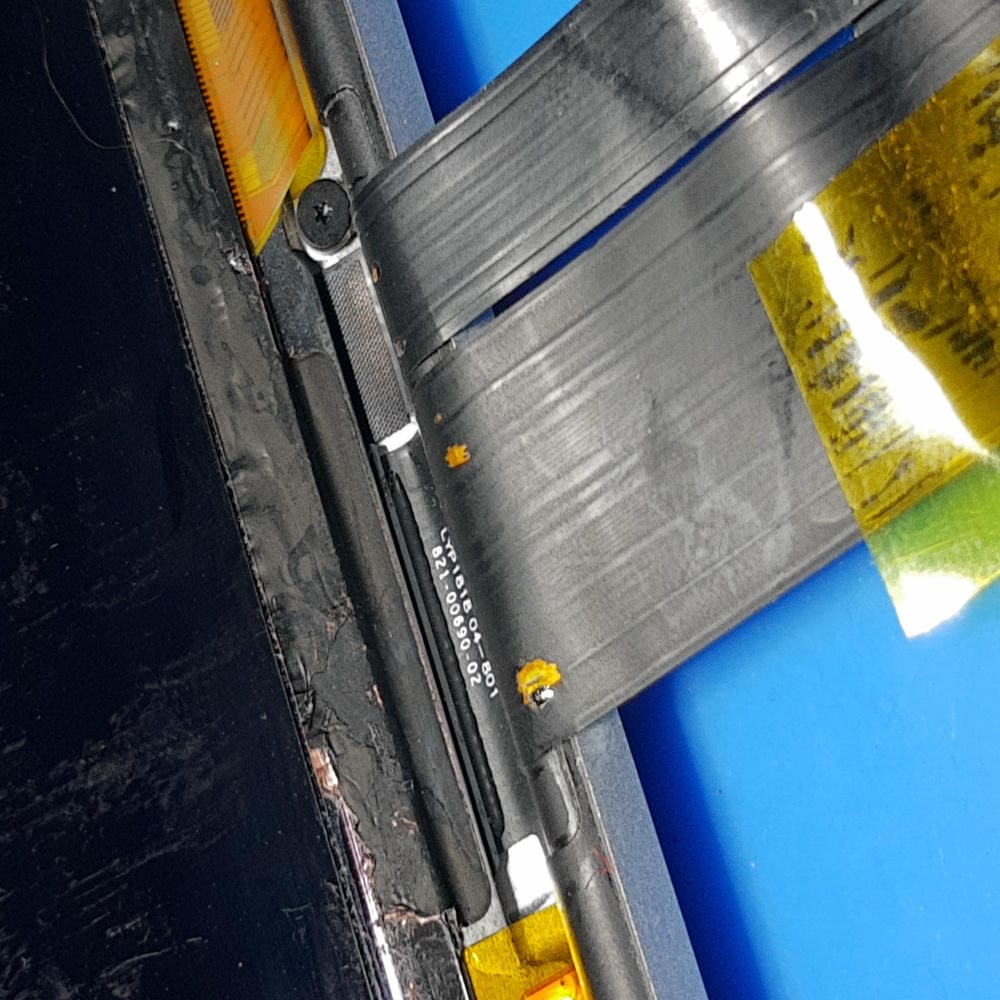

Preparación de las pistas del flex
La zona dañada fue limpiada y preparada cuidadosamente para acceder a los puntos conductores del flex.
Debido al pequeño tamaño de las pistas, el trabajo debe realizarse con microscopio, herramientas de precisión y control de temperatura.
Cada línea debe quedar correctamente aislada para evitar contactos entre señales próximas.

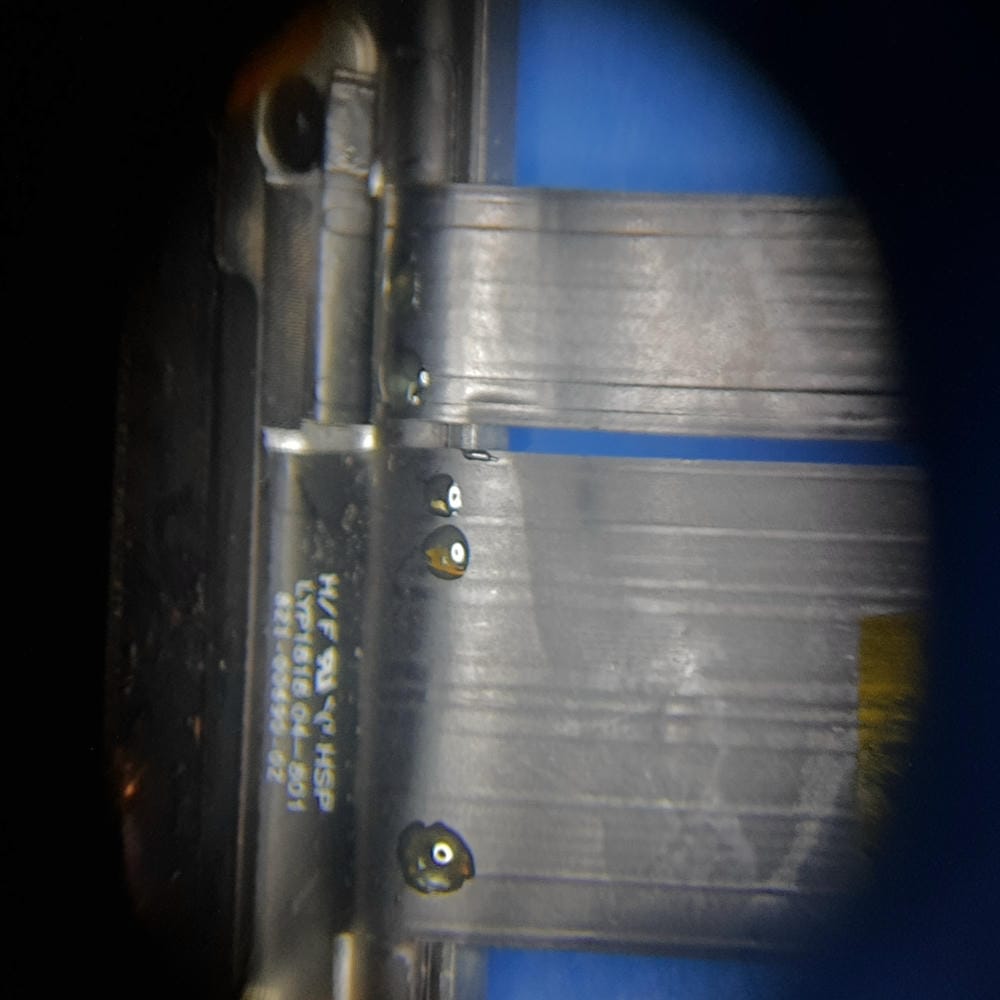

Reconstrucción de las líneas de datos
Se reconstruyeron las líneas de datos interrumpidas utilizando conductores de tamaño reducido.
Las conexiones se realizaron entre los puntos sanos de cada pista, restableciendo la continuidad de las señales de vídeo.
Una vez terminada la microsoldadura se comprobaron individualmente las líneas para verificar que no existían cortes ni contactos entre pistas adyacentes.

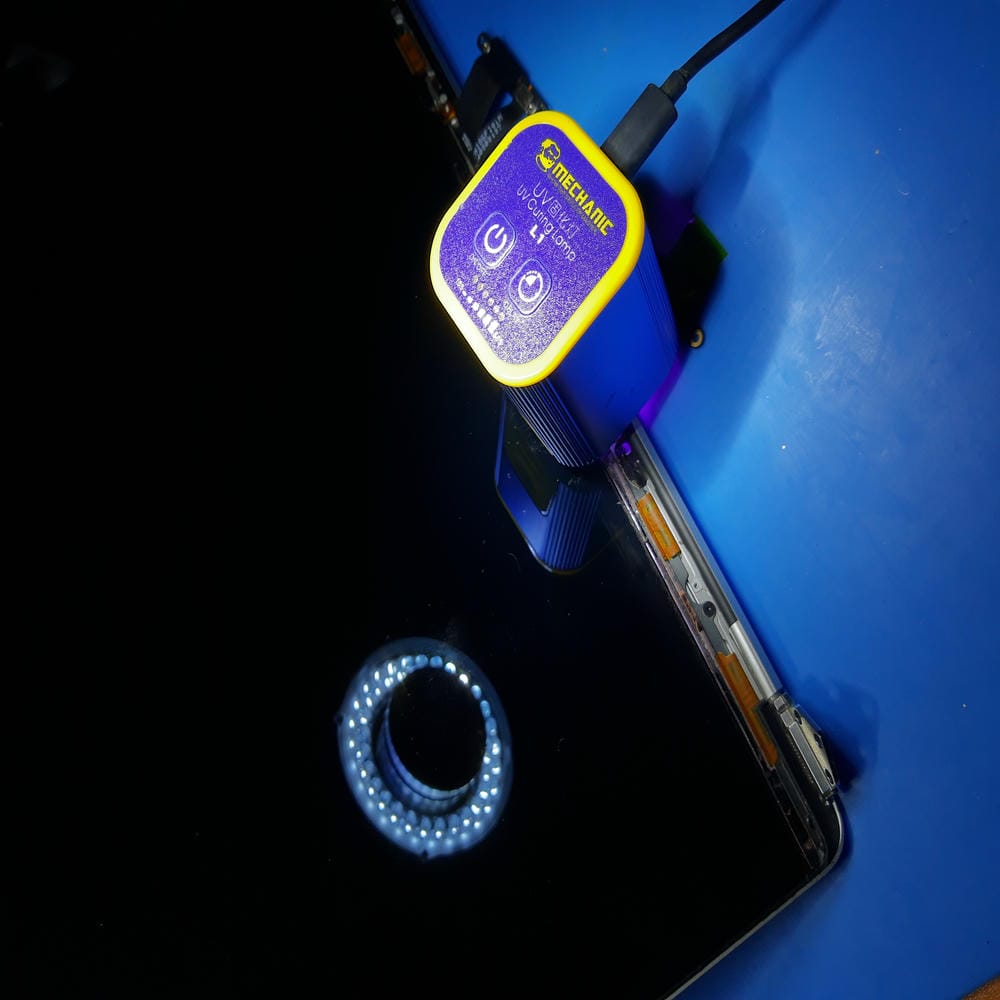

Comprobación electrónica de la reparación
Después de reconstruir las pistas se realizaron comprobaciones de continuidad y aislamiento.
También se verificaron los conectores, la placa controladora y el resto de las líneas del flex.
La pantalla fue conectada de manera provisional para comprobar que la imagen se mostraba correctamente antes de cerrar completamente el conjunto.

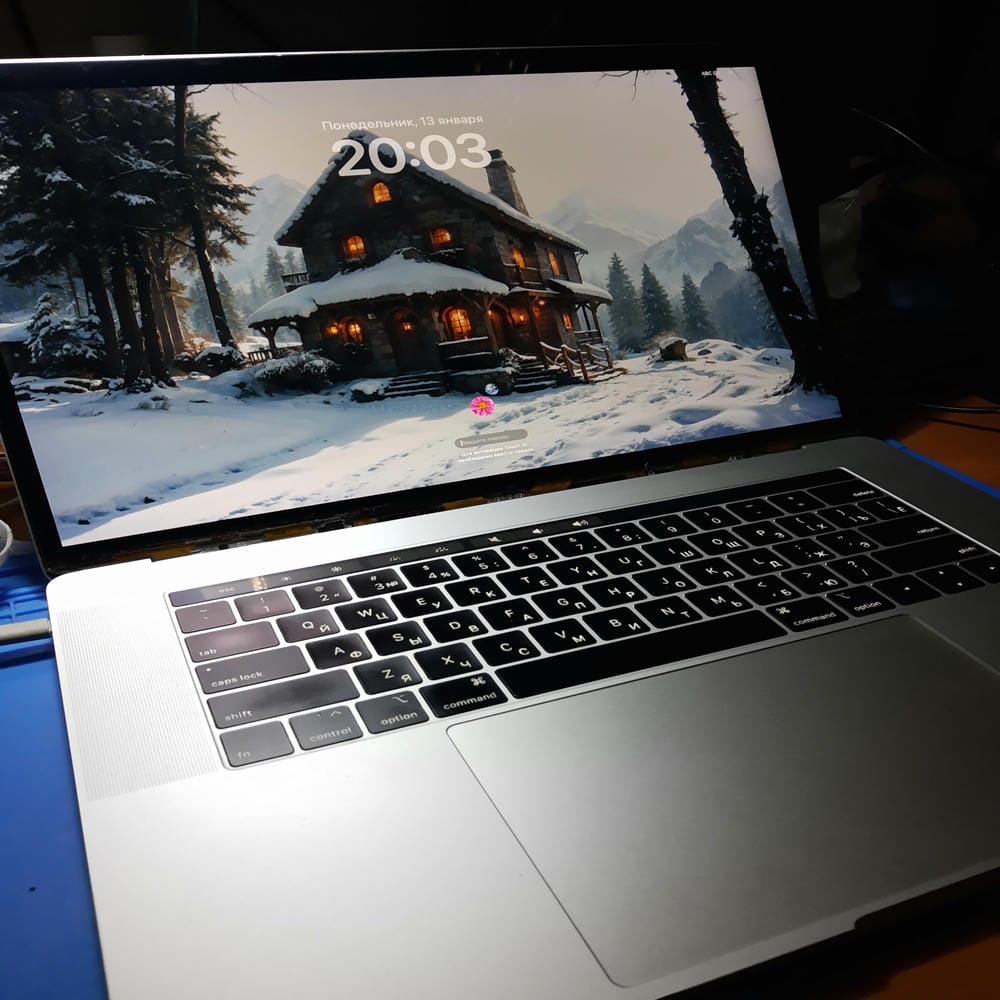

MacBook Pro A1990 funcionando nuevamente
Después de reparar las líneas de datos del flex, la pantalla volvió a mostrar la imagen correctamente.
Desaparecieron las franjas verticales, los bloques oscuros y las alteraciones de color que impedían utilizar el equipo.
El cliente pudo conservar la pantalla original del MacBook sin tener que sustituir el conjunto completo.
Se realizaron pruebas de imagen, brillo, apertura y cierre de la tapa, estabilidad, suspensión y funcionamiento general antes de finalizar la reparación.
Trabajos realizados
La reparación incluyó:
✔ Comprobación inicial del fallo de pantalla.
✔ Inspección interna del MacBook Pro A1990.
✔ Revisión de los conectores de vídeo.
✔ Desmontaje del conjunto de pantalla.
✔ Acceso a la placa controladora del panel.
✔ Inspección del flex mediante aumento.
✔ Comprobación de continuidad de las líneas de datos.
✔ Localización de las pistas interrumpidas.
✔ Limpieza y preparación de la zona dañada.
✔ Reconstrucción de las líneas de datos del flex.
✔ Aislamiento de las conexiones reparadas.
✔ Comprobación electrónica de las pistas.
✔ Montaje del conjunto de pantalla.
✔ Pruebas de imagen, brillo y estabilidad.
¿Por qué aparecen líneas en la pantalla de un MacBook?
Las líneas verticales, franjas, parpadeos o colores incorrectos pueden tener diferentes causas.
El fallo puede encontrarse en el panel LCD, en los flex de vídeo, en los conectores, en la placa controladora de pantalla o en el circuito gráfico de la placa base.
Por este motivo no debe presupuestarse una pantalla completa sin realizar primero una revisión del origen de la avería.
¿Qué función tiene el flex de vídeo?
El flex de vídeo transporta las señales de imagen y control desde la electrónica de la pantalla hasta el panel LCD.
Está formado por una gran cantidad de pistas conductoras extremadamente finas y próximas entre sí.
Si una de estas pistas se rompe, aumenta su resistencia o pierde continuidad, una parte de la información de imagen puede dejar de llegar correctamente al panel.
¿Era necesario cambiar la pantalla completa?
En este caso no fue necesario sustituir el conjunto completo de pantalla.
El panel seguía siendo funcional y el problema se encontraba en determinadas líneas de datos del flex de vídeo.
Después de reconstruir las pistas dañadas, la pantalla original recuperó su funcionamiento normal.
Cada caso debe diagnosticarse individualmente, ya que no todas las pantallas dañadas pueden repararse de esta manera.
Ventajas de reparar la pantalla original
Cuando la avería es reparable, conservar el conjunto original puede evitar una sustitución completa de mayor coste.
Además, se mantiene el panel original instalado de fábrica y se reduce la necesidad de reemplazar piezas que todavía se encuentran en buen estado.
La viabilidad de la reparación depende del tipo de daño, del estado del panel y de la zona exacta en la que se encuentran las pistas afectadas.
Información relacionada
Preguntas frecuentes
¿Qué problema tenía este MacBook Pro A1990?
La pantalla mostraba líneas verticales, franjas, zonas oscuras y alteraciones de color.
¿Qué provocaba el fallo de imagen?
Se localizaron líneas de datos dañadas e interrumpidas en el flex de vídeo de la pantalla.
¿Se cambió la pantalla completa?
No. Se conservó la pantalla original y se repararon las pistas dañadas del flex.
¿Cómo se repararon las líneas?
Las pistas fueron preparadas y reconstruidas mediante un trabajo de precisión realizado con aumento y microsoldadura.
¿La imagen volvió a funcionar correctamente?
Sí. Después de reparar las líneas de datos, desaparecieron las franjas y la pantalla recuperó su funcionamiento normal.
¿Todas las pantallas con líneas pueden repararse?
No. Es necesario realizar un diagnóstico para determinar si el fallo se encuentra en el flex, en la placa controladora o en el propio panel LCD.
