Caso real: MacBook Pro A1708 enviado desde Sevilla
Recibimos un MacBook Pro A1708 enviado desde Sevilla que presentaba un fallo muy concreto: el equipo se encendía, pero se apagaba aproximadamente cada minuto.
El MacBook había pasado anteriormente por otro servicio técnico.
Durante la inspección inicial comprobamos que la placa base había sido manipulada en distintas zonas y presentaba restos de intervenciones anteriores.
Los apagados continuos indicaban que era necesario revisar las líneas principales de alimentación y los circuitos de gestión energética.

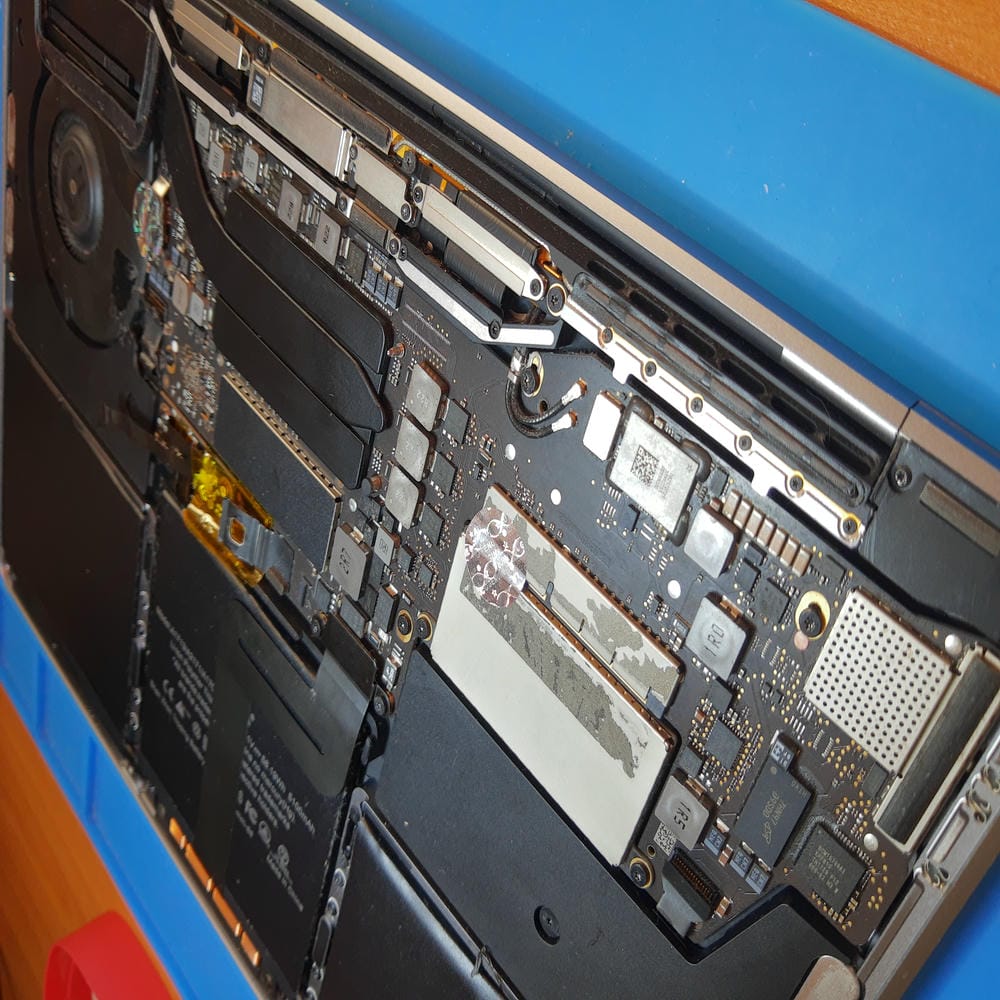

Estado inicial del MacBook Pro A1708
A simple vista el equipo se encontraba completo, pero la placa base mostraba señales de trabajos anteriores.
Antes de realizar cualquier reparación se desmontaron los elementos necesarios para poder inspeccionar completamente la placa.

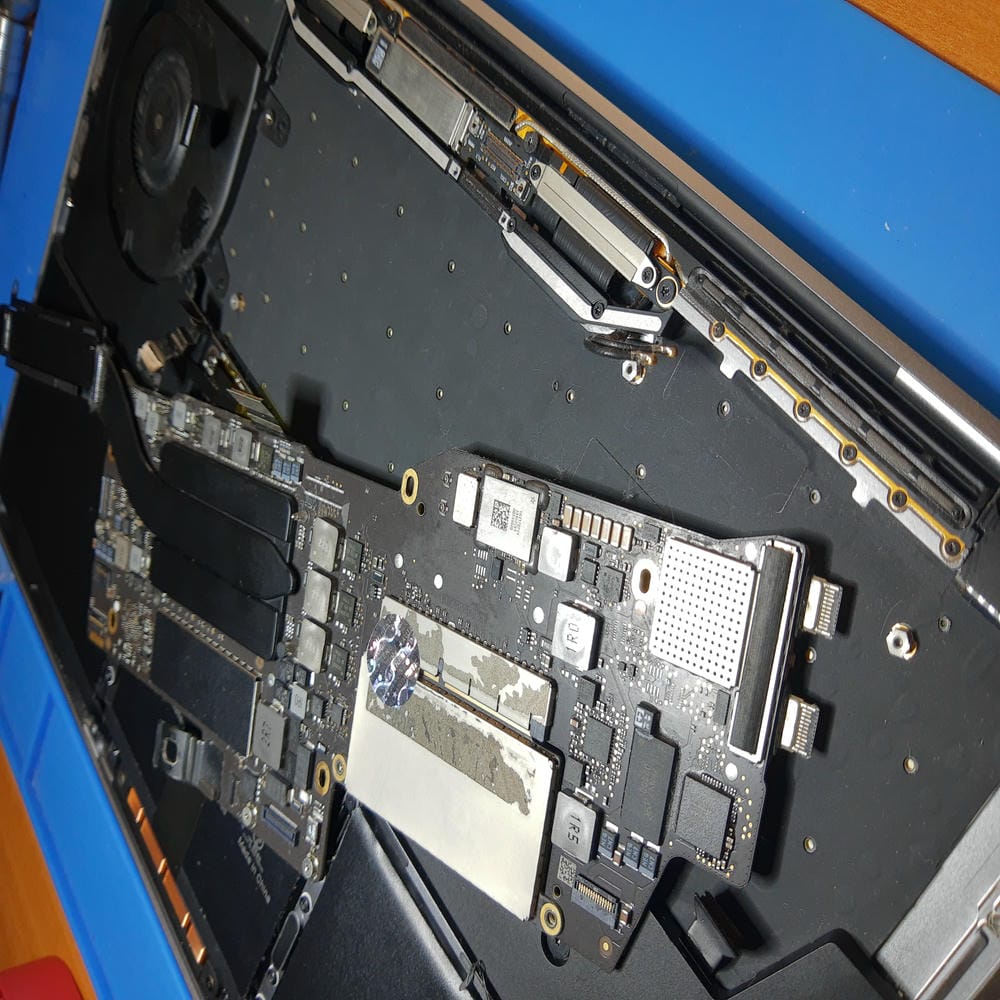

Desmontaje de la placa base
La placa base fue retirada del chasis para poder acceder a ambos lados y revisar las zonas ocultas.
En equipos que ya han sido manipulados es importante comprobar soldaduras, componentes ausentes, pistas dañadas y posibles puentes realizados anteriormente.

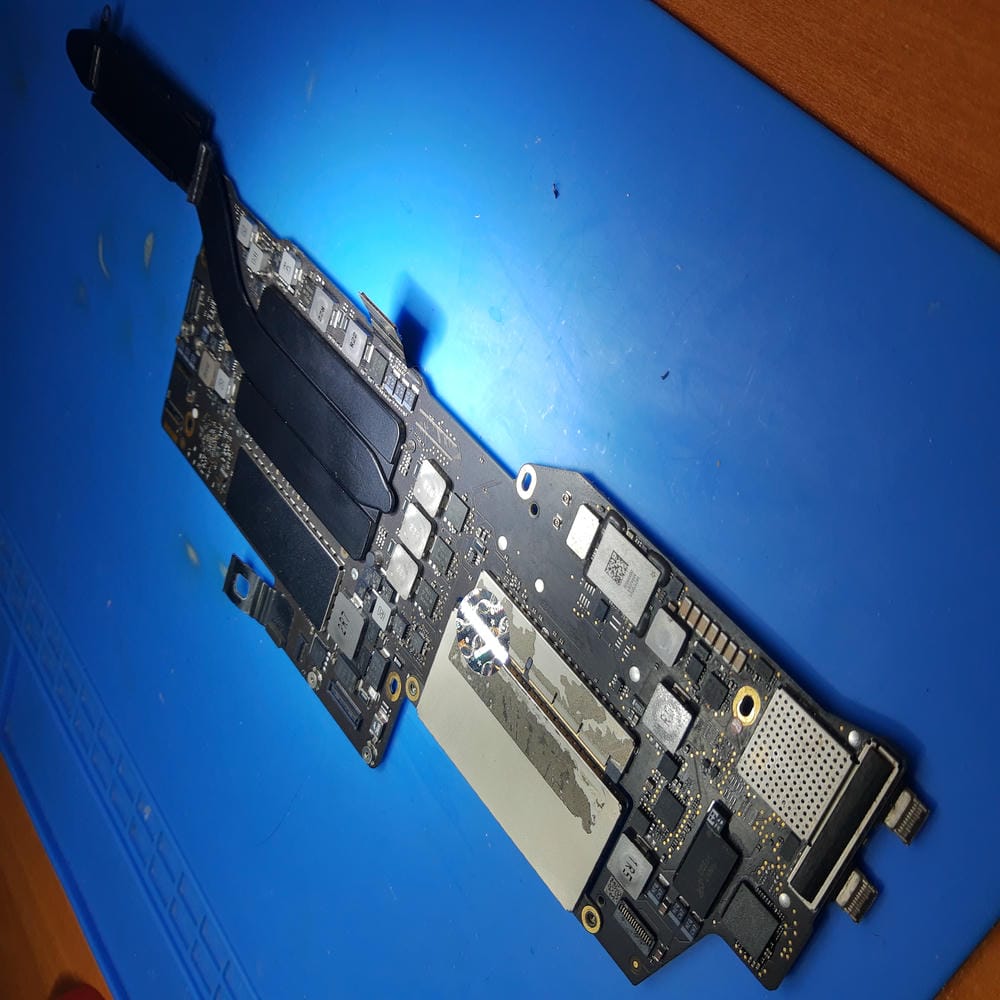

Placa base fuera del equipo
Con la placa completamente desmontada se realizaron mediciones de resistencia, continuidad y voltaje en las principales líneas de alimentación.
También se revisaron los componentes relacionados con la alimentación del procesador y la gestión de energía.

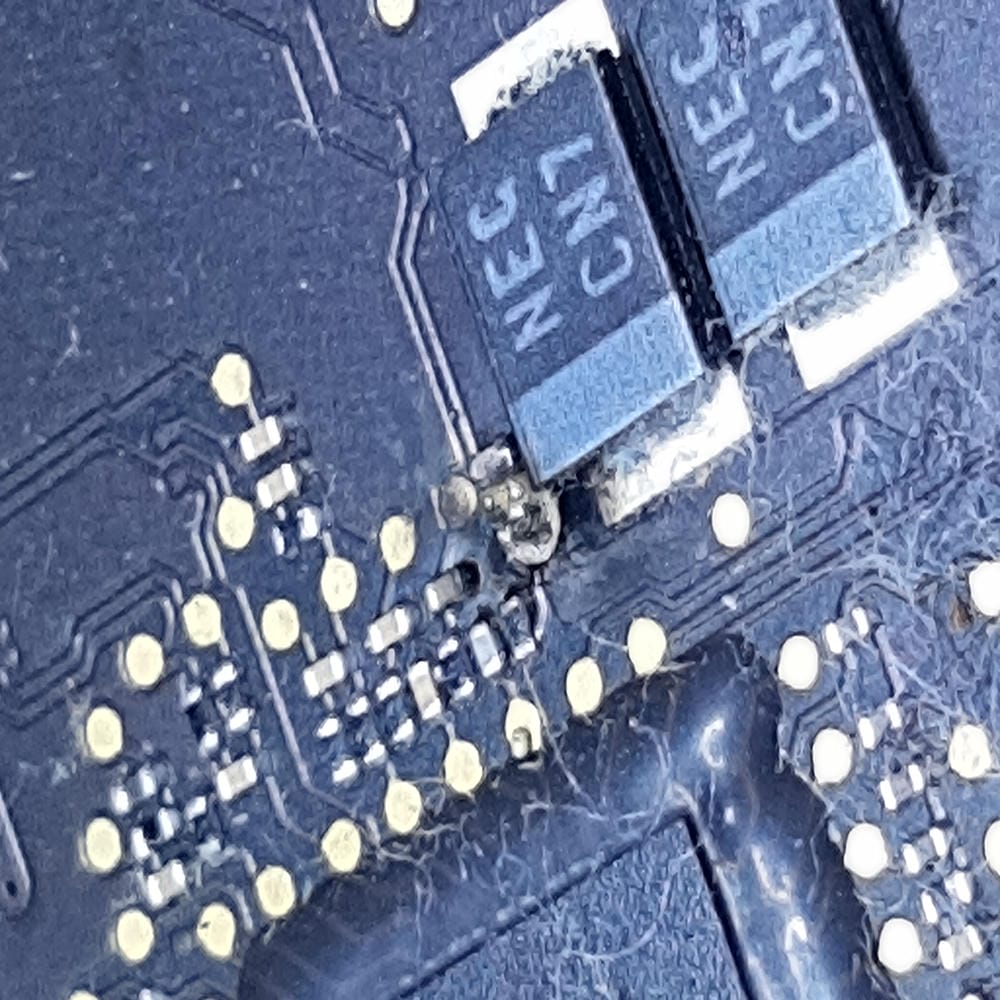

Condensador C7460 reventado
Durante la inspección microscópica se localizó un condensador dañado junto a varios componentes de la línea principal.
El componente identificado como C7460 se encontraba reventado y había afectado la estabilidad de la línea PPBUS_G3H_CPU.
Un condensador en este estado puede generar pérdidas, inestabilidad eléctrica y apagados inesperados.

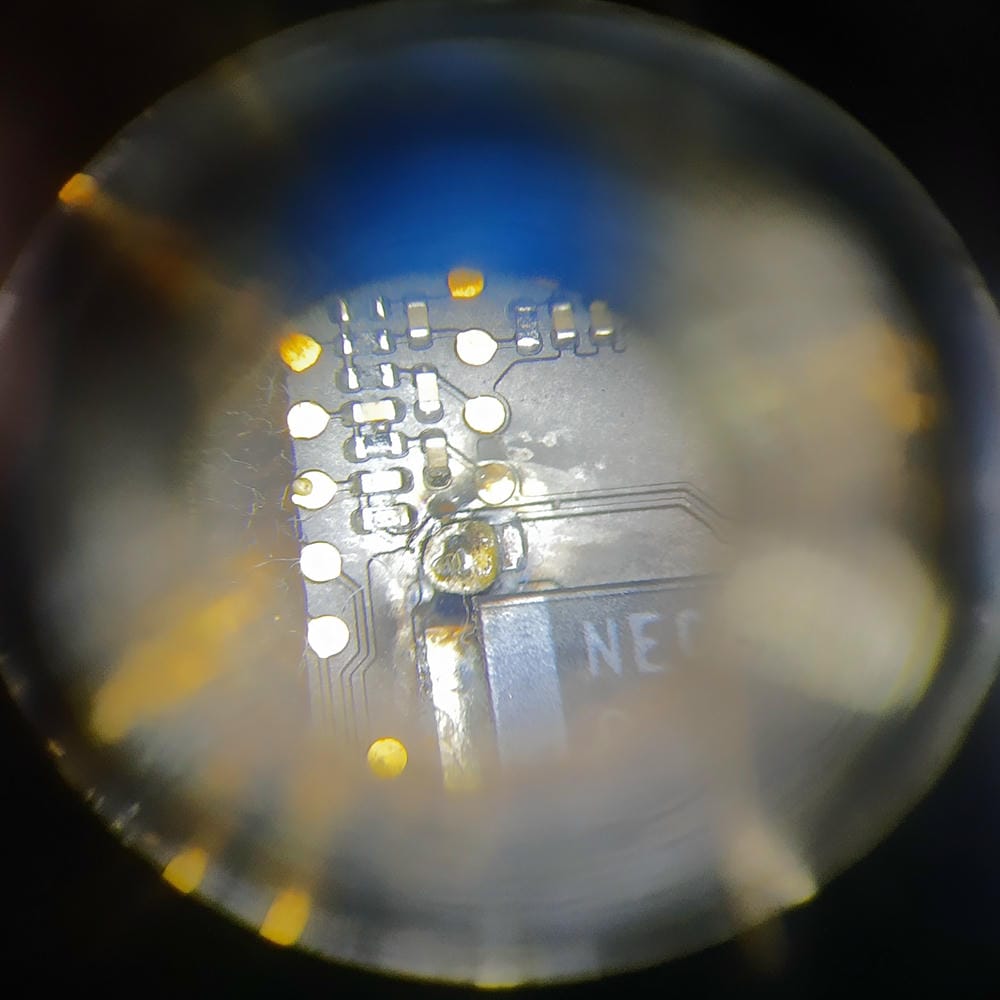

Daños causados por una reparación anterior
Al ampliar la imagen se observaron soldaduras irregulares y componentes que habían sido trabajados previamente.
La manipulación anterior dificultaba el diagnóstico porque algunos valores podían estar alterados por reparaciones incompletas.
Se revisaron los componentes cercanos y se corrigieron las zonas que presentaban conexiones deficientes.

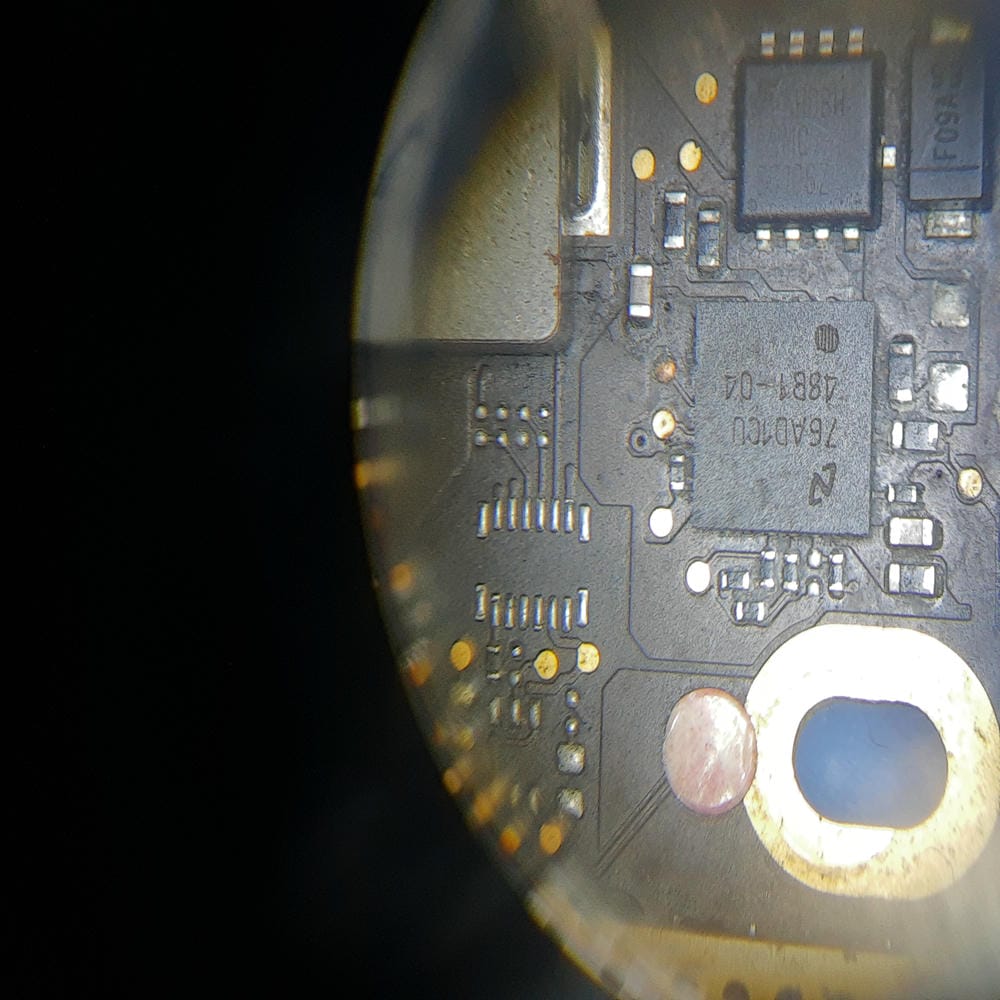

Corrosión y sarro alrededor de U8400
También se encontraron restos de sarro y contaminación alrededor del circuito integrado U8400.
La corrosión puede crear resistencias parásitas, fugas de corriente y fallos intermitentes difíciles de detectar.
La zona fue inspeccionada bajo microscopio para comprobar pistas, pads y componentes cercanos.

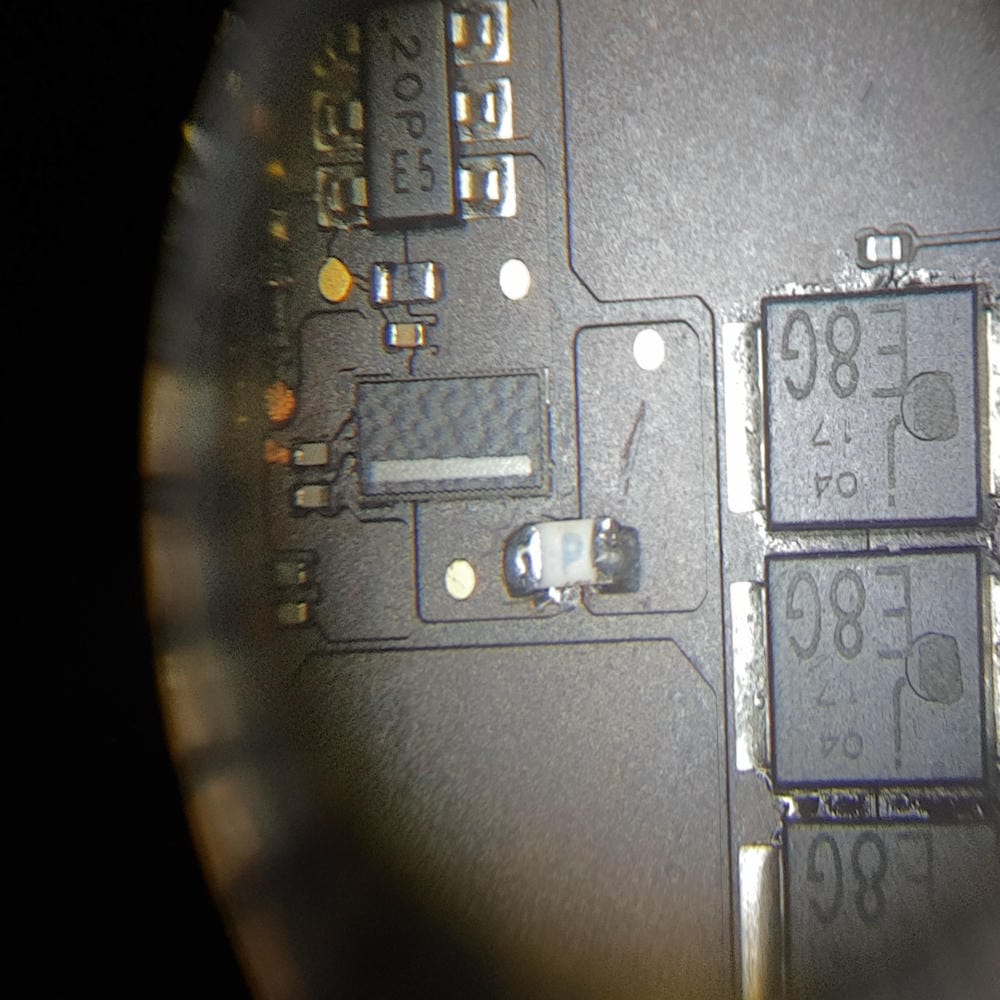

Revisión microscópica de los componentes
Se revisaron uno por uno los componentes afectados alrededor de la línea PPBUS_G3H_CPU y de la zona de U8400.
El condensador dañado fue retirado y sustituido por otro componente con las especificaciones correctas.
También se repasaron soldaduras y se comprobaron los valores eléctricos antes de volver a conectar la placa.

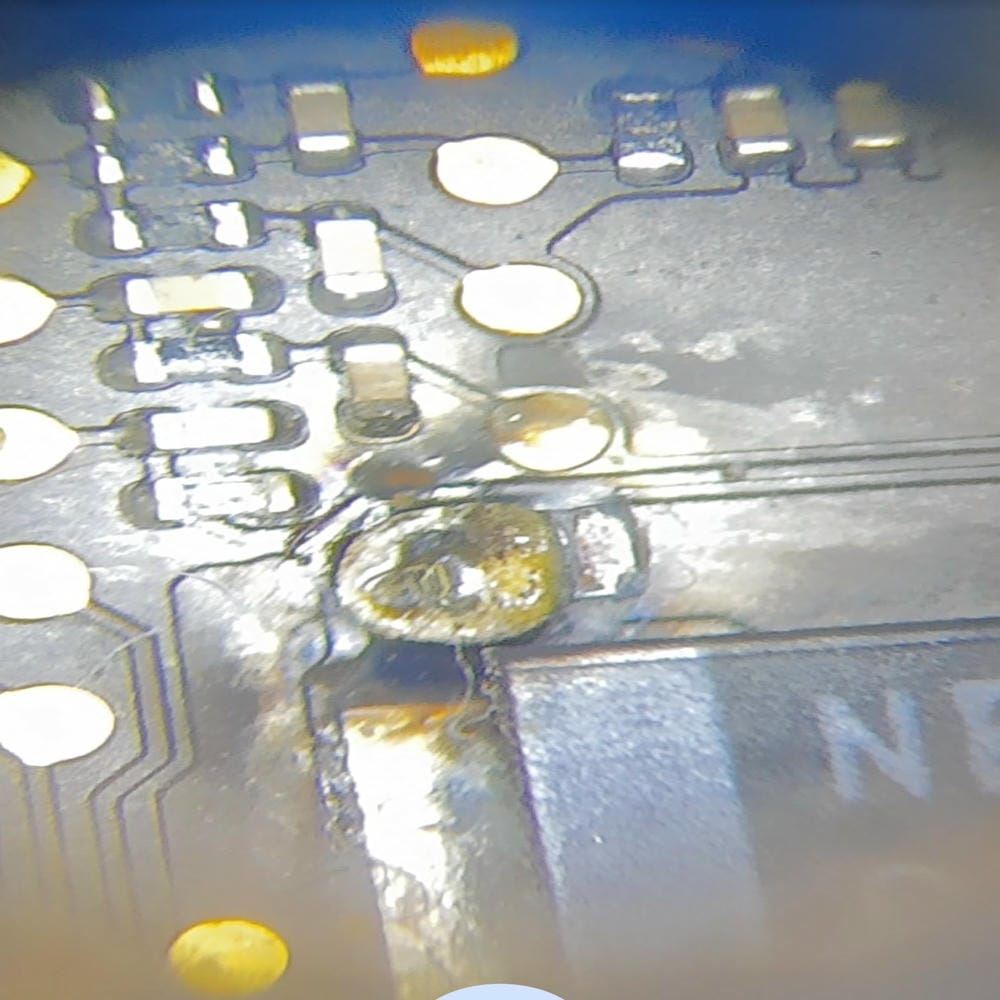

Limpieza completa en batea de ultrasonidos
Debido a la presencia de sarro, residuos y contaminación, la placa base fue sometida a una limpieza completa en batea de ultrasonidos.
Este proceso ayuda a eliminar restos acumulados debajo de circuitos integrados y en zonas que no pueden limpiarse correctamente de forma manual.
Después de la limpieza, la placa se secó completamente y se volvieron a medir las líneas principales.
Trabajos realizados en el MacBook
La reparación incluyó:
✔ Desmontaje completo del equipo.
✔ Inspección de la placa base bajo microscopio.
✔ Medición de las líneas principales de alimentación.
✔ Localización del condensador C7460 dañado.
✔ Sustitución del componente afectado.
✔ Revisión de la línea PPBUS_G3H_CPU.
✔ Limpieza de la corrosión alrededor de U8400.
✔ Revisión de componentes manipulados anteriormente.
✔ Limpieza completa de la placa en batea de ultrasonidos.
✔ Secado y comprobación electrónica de la placa.
✔ Montaje y pruebas prolongadas de funcionamiento.
MacBook Pro A1708 funcionando correctamente
Después de sustituir el componente afectado, limpiar la placa y corregir las zonas manipuladas, el MacBook volvió a funcionar correctamente.
El equipo permaneció encendido durante las pruebas sin volver a apagarse cada minuto.
También se comprobaron el funcionamiento del sistema operativo, la carga, la batería, los puertos USB-C, el teclado, el trackpad y la estabilidad general del equipo.
El MacBook fue preparado para su devolución al cliente en Sevilla.
¿Por qué un MacBook se apaga solo?
Los apagados inesperados pueden estar provocados por diferentes causas:
✔ Condensadores en fuga o cortocircuito.
✔ Fallos en PPBUS_G3H.
✔ Problemas en las líneas de alimentación del procesador.
✔ Corrosión o daños por humedad.
✔ Sensores que envían lecturas incorrectas.
✔ Fallos en el circuito de carga.
✔ Componentes manipulados o mal soldados.
✔ Sobrecalentamiento.
✔ Problemas de batería.
Para conocer la causa real es necesario realizar mediciones electrónicas sobre la placa base.
¿Qué es PPBUS_G3H?
PPBUS_G3H es una de las líneas principales de alimentación de los MacBook.
Esta línea distribuye energía a diferentes circuitos del equipo y debe mantener un voltaje estable.
Un condensador dañado, una fuga o un cortocircuito en esta línea puede provocar que el MacBook no encienda, se reinicie o se apague de forma inesperada.
En este caso, el condensador C7460 afectaba la estabilidad de la sección PPBUS_G3H_CPU.
¿Por qué es importante revisar una placa manipulada?
Cuando un equipo ha pasado anteriormente por otro servicio técnico, es posible encontrar componentes cambiados, pistas levantadas, puentes, soldaduras deficientes o piezas ausentes.
Antes de comenzar una nueva reparación es necesario comprobar todo el trabajo anterior para evitar diagnósticos incorrectos.
En MacGus realizamos una inspección completa antes de sustituir cualquier componente.
Información relacionada
Preguntas frecuentes
¿Qué problema tenía este MacBook Pro A1708?
El MacBook se apagaba aproximadamente cada minuto debido a diferentes daños en la placa base.
¿Qué componente estaba dañado?
El condensador C7460 de la línea PPBUS_G3H_CPU se encontraba reventado.
¿Había corrosión en la placa base?
Sí. Se encontraron restos de sarro y contaminación alrededor del circuito integrado U8400.
¿La placa había sido reparada anteriormente?
Sí. El equipo había pasado por otro servicio técnico y la placa base presentaba diferentes zonas manipuladas.
¿Se limpió toda la placa?
Sí. Se realizó una limpieza completa mediante batea de ultrasonidos para eliminar residuos y contaminación.
¿El MacBook volvió a funcionar correctamente?
Sí. Después de la reparación el equipo permaneció encendido y estable, sin volver a apagarse cada minuto.
