MacBook Pro A1707 recibido sin encender
Recibimos un MacBook Pro A1707 que no encendía.
Ante este tipo de avería se realizó un diagnóstico electrónico de la placa base para comprobar las líneas de alimentación, los controladores USB-C y localizar el origen del fallo.
Durante las comprobaciones se detectaron cortocircuitos en las líneas UPC_XB_HPD_RX y UPC_XA_HPD_RX.

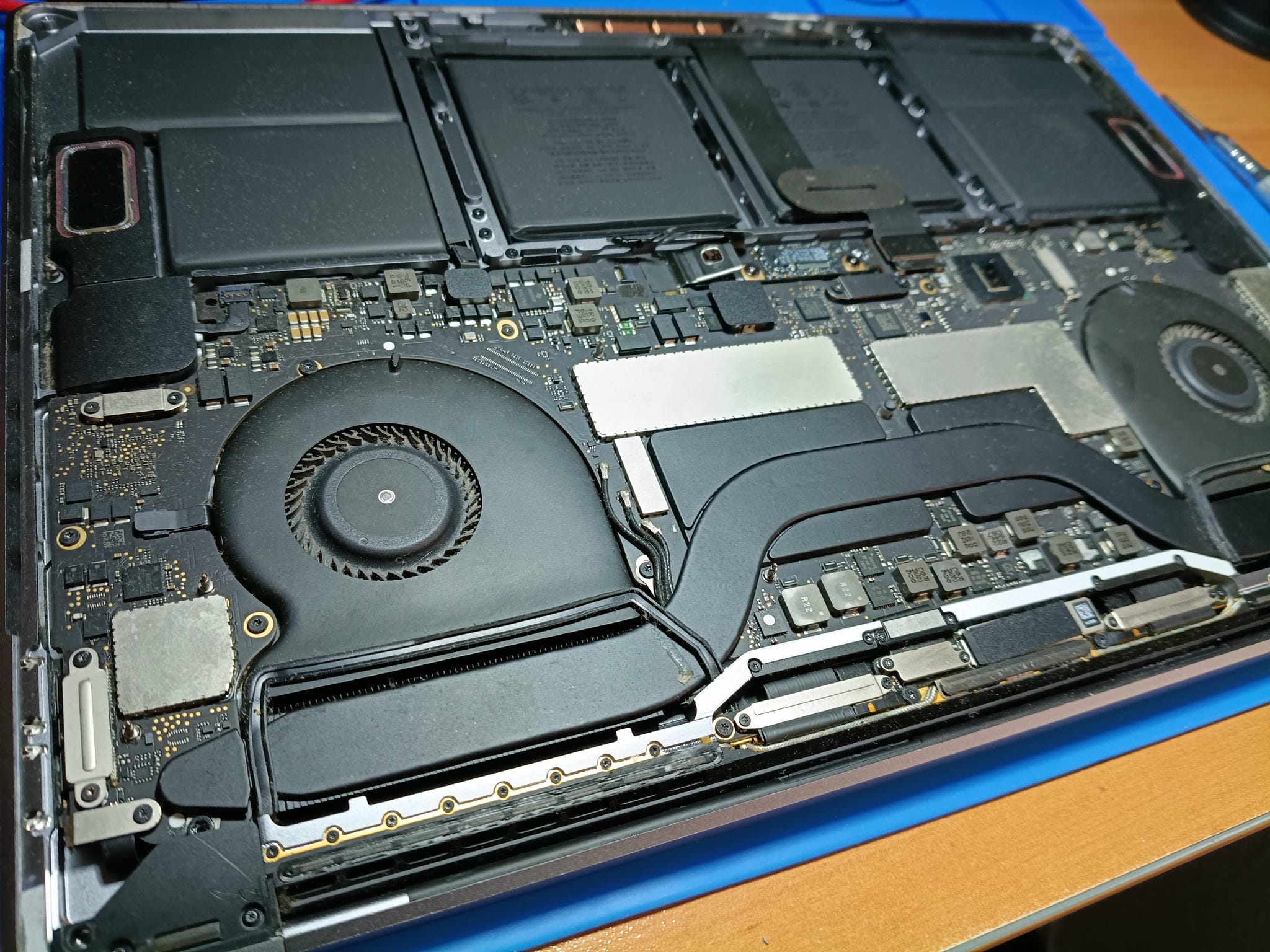

Acceso a la placa base del MacBook Pro
Para continuar con el diagnóstico fue necesario acceder a la placa lógica y preparar el equipo para su desmontaje.
Trabajar directamente sobre la placa permite realizar las comprobaciones electrónicas necesarias y acceder a los controladores implicados en la avería.

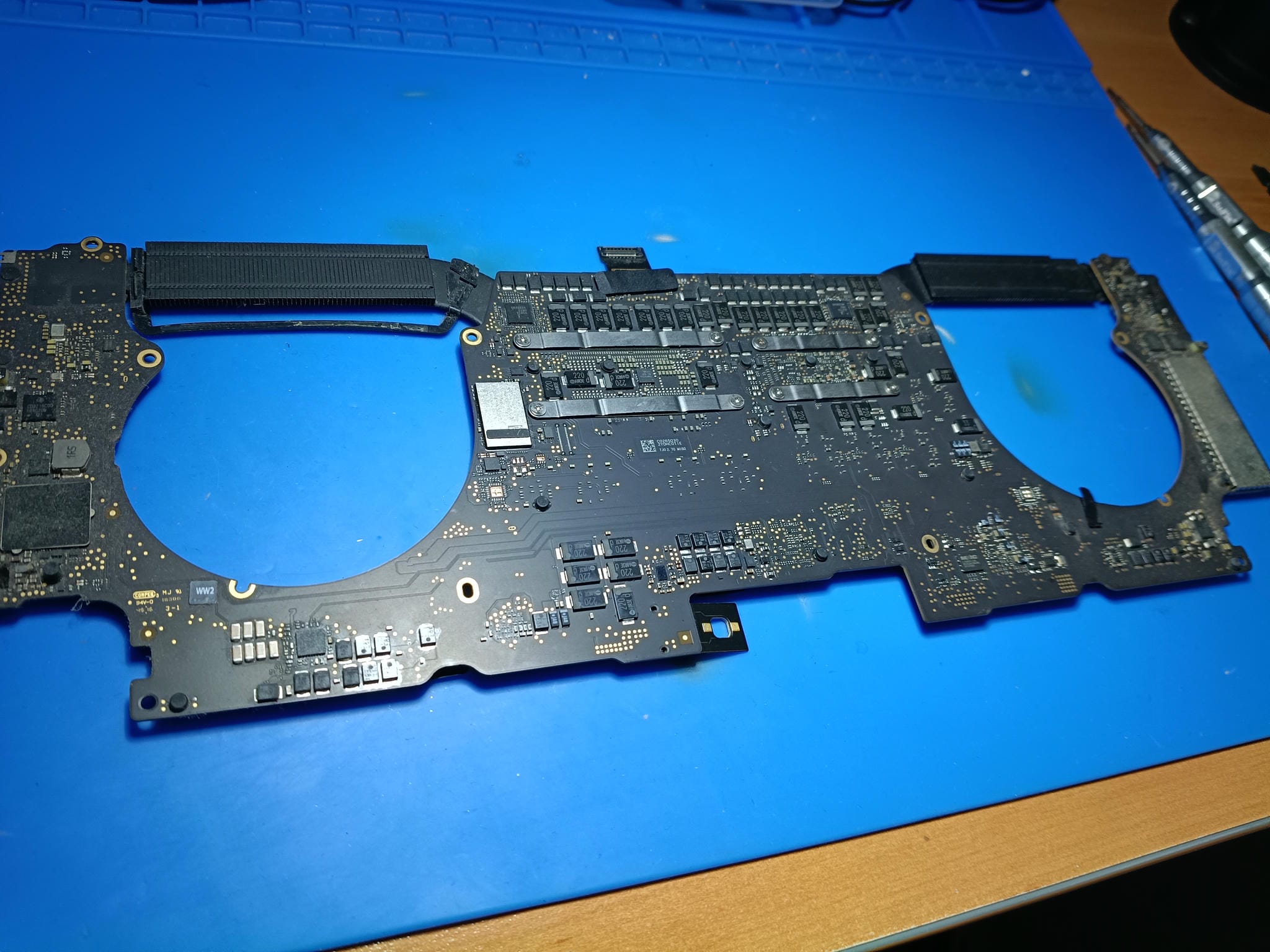

Desmontaje de la placa base
La placa base se retiró del equipo para poder trabajar sobre ella y continuar con el diagnóstico a nivel de componente.
Una vez fuera del MacBook fue posible inspeccionar las diferentes zonas de la placa y comprobar las líneas relacionadas con los controladores USB-C.

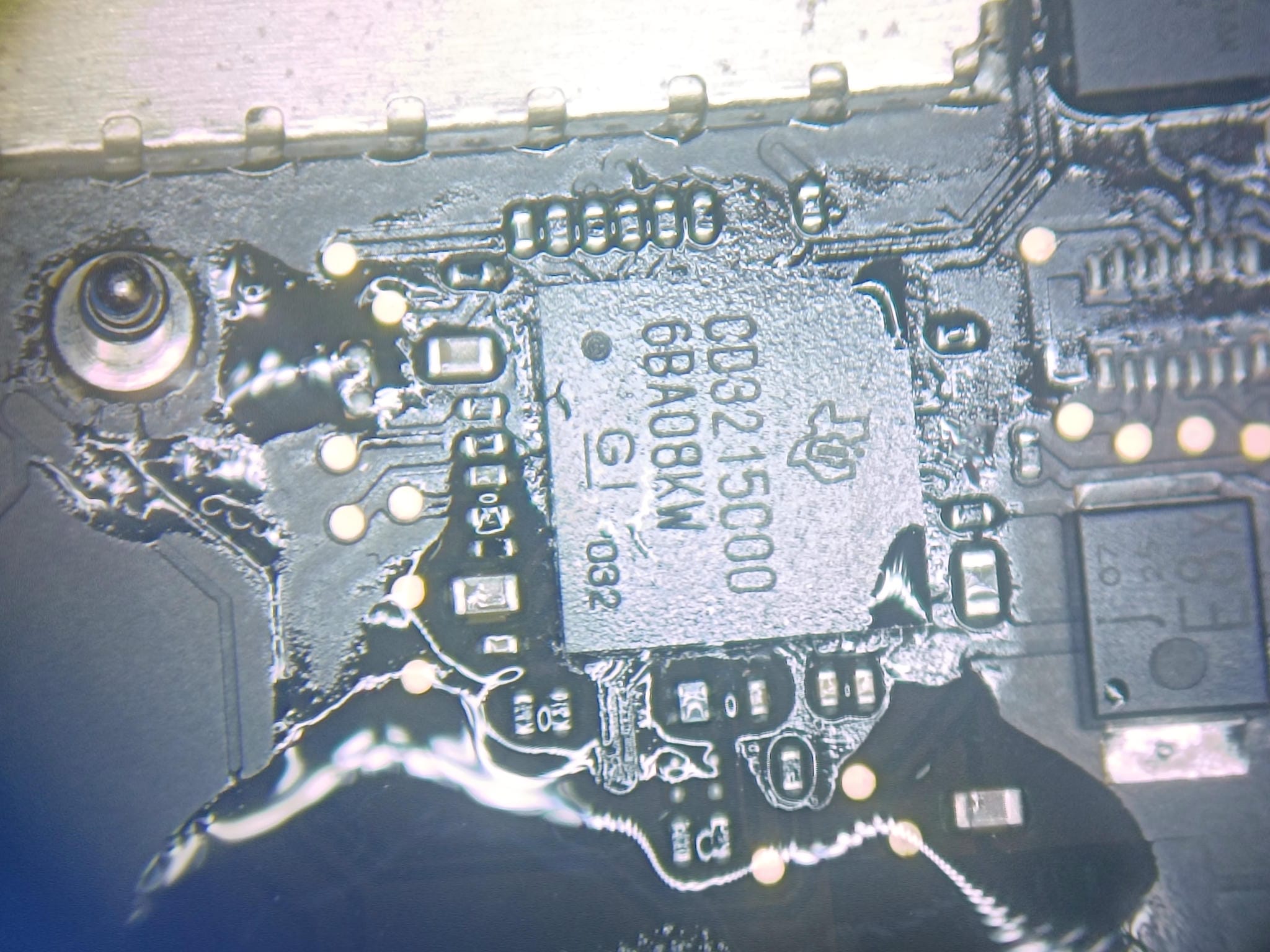

Diagnóstico de los controladores USB-C
Durante el diagnóstico electrónico se localizaron dos cortocircuitos relacionados con los controladores USB-C.
El primero se detectó en R3034, correspondiente a la línea UPC_XB_HPD_RX, relacionada con el controlador U3200.
El segundo se localizó en R3033, correspondiente a la línea UPC_XA_HPD_RX, relacionada con el controlador U3100.
Estos resultados llevaron a intervenir sobre ambos controladores para solucionar la avería.

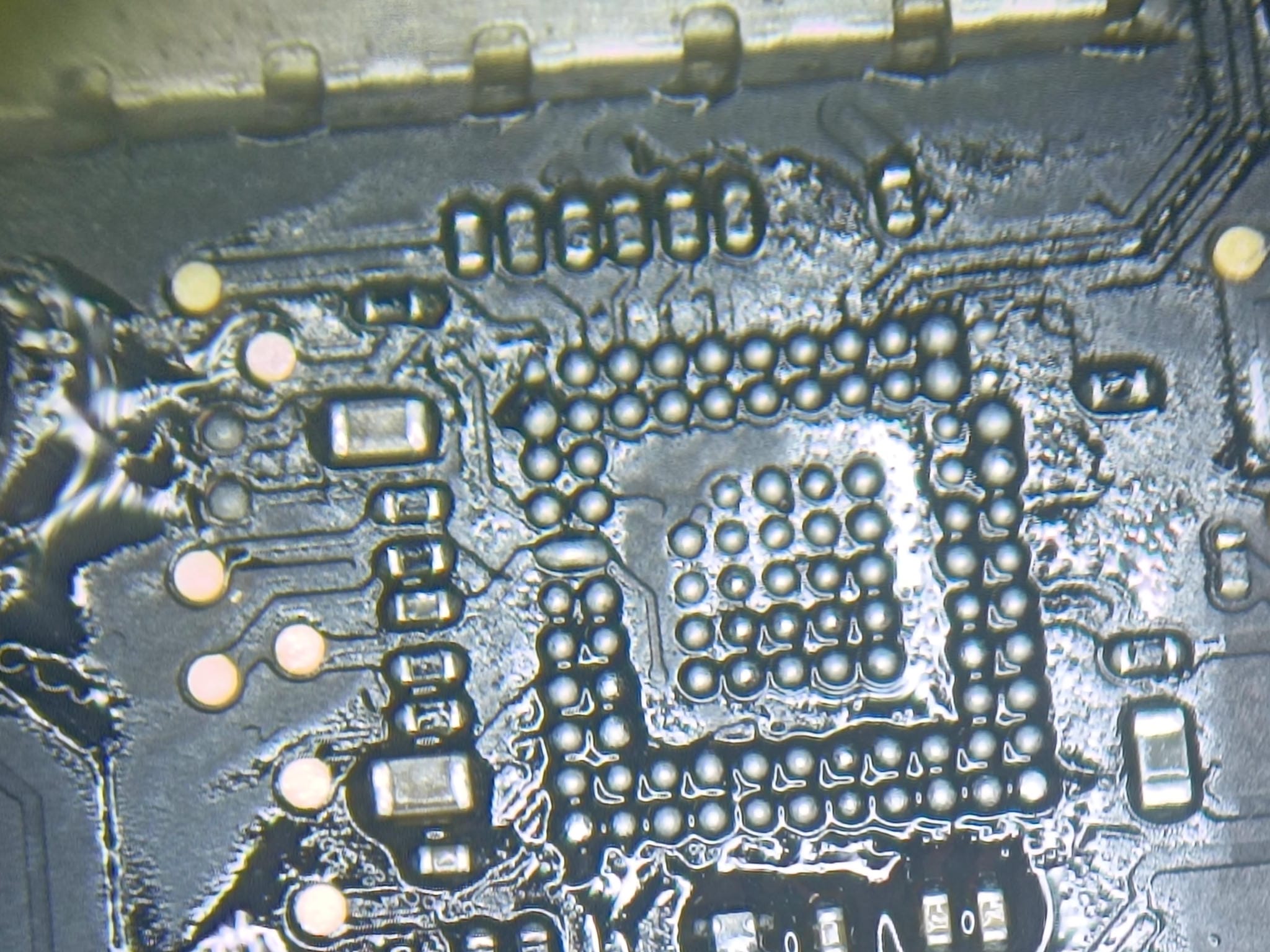

Retirada de los controladores afectados
Una vez identificadas las líneas afectadas, se procedió a retirar los controladores U3100 y U3200.
La retirada de estos circuitos integrados requiere trabajar con equipos de microsoldadura y controlar la temperatura para proteger los pads y los componentes próximos.
La reparación se realizó directamente sobre la placa base original del MacBook Pro.

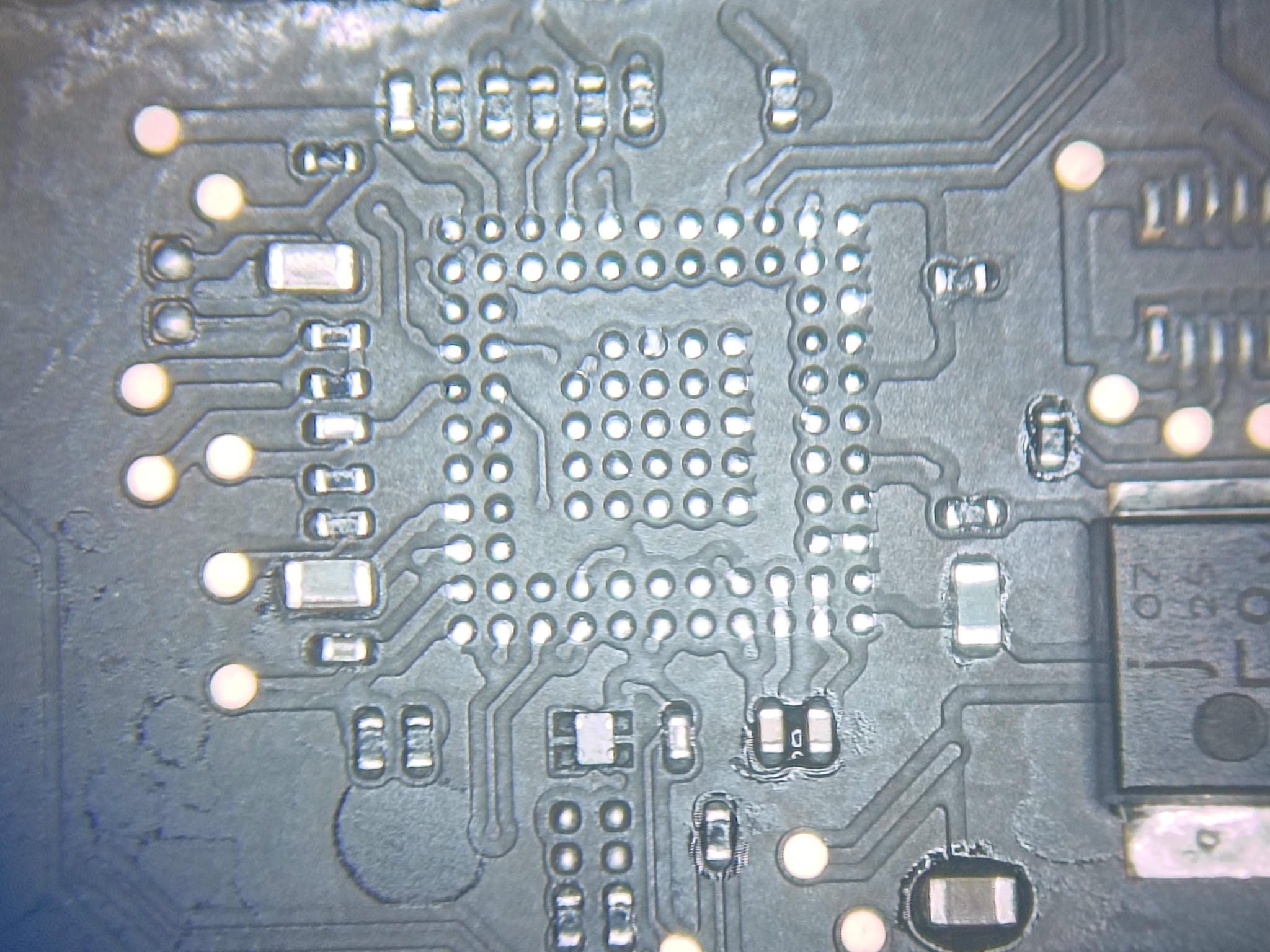

Preparación de los puntos de soldadura
Después de retirar los controladores fue necesario preparar las superficies de soldadura antes de instalar los componentes de sustitución.
La preparación de los pads es una parte importante del proceso, ya que permite realizar una instalación correcta de los nuevos circuitos integrados.

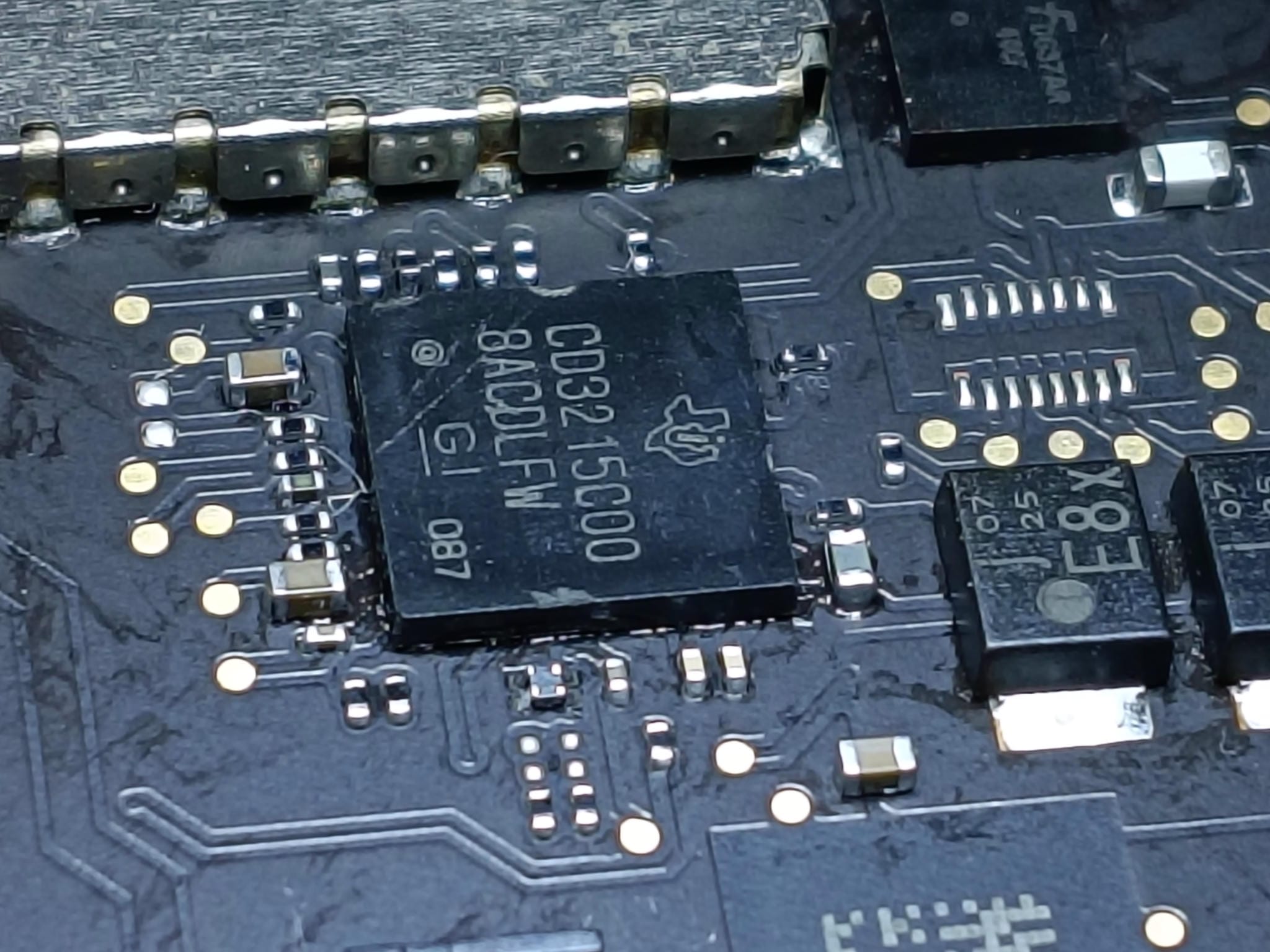

Sustitución de U3100 y U3200
Se procedió a sustituir los controladores U3100 y U3200.
Estos componentes forman parte del sistema de gestión de los puertos USB-C del MacBook Pro.
La sustitución se realizó mediante microsoldadura, conservando la placa base original del equipo.

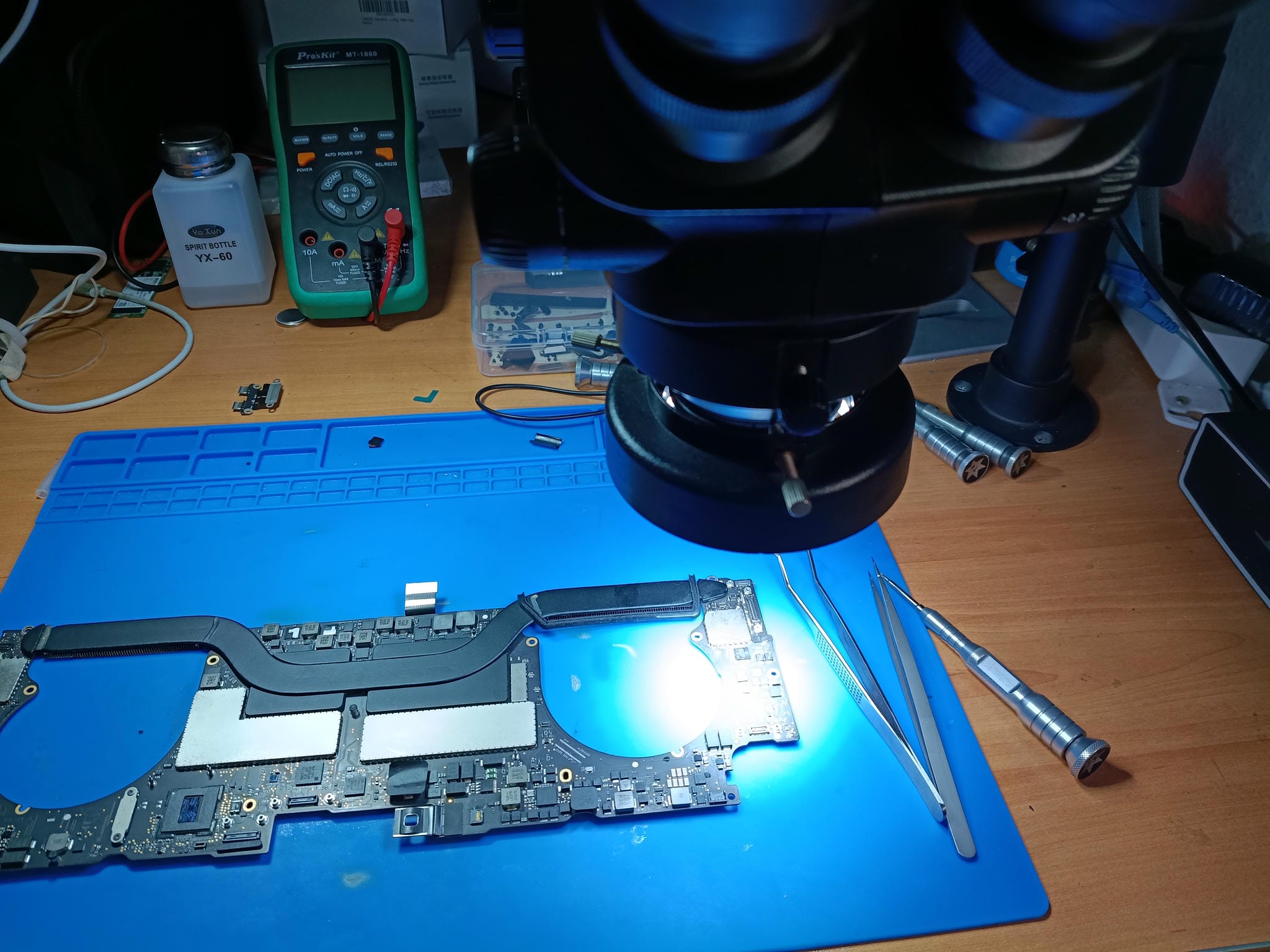

Trabajo de microsoldadura bajo microscopio
Las intervenciones sobre controladores BGA requieren trabajar bajo aumento debido al reducido tamaño de sus conexiones.
El uso del microscopio permite inspeccionar las zonas de trabajo y comprobar visualmente los componentes y sus alrededores.

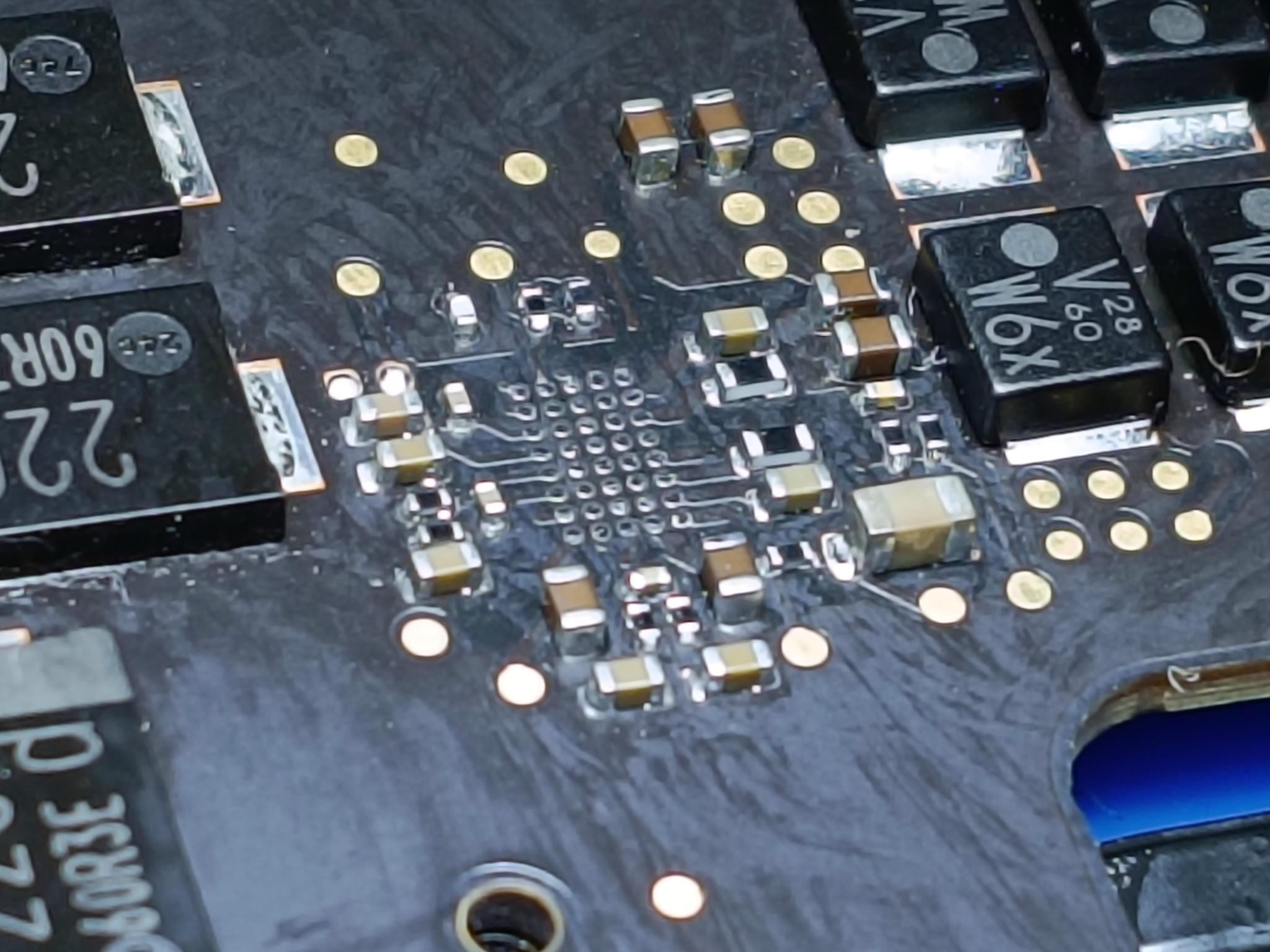

Reballing del controlador de carga U7000
Además de la sustitución de los controladores USB-C, fue necesario realizar un reballing del controlador de carga U7000, identificado como ISL9239HI.
El reballing consiste en retirar el circuito integrado, renovar sus conexiones de soldadura BGA y volver a instalarlo sobre la placa base.
Esta operación permite intervenir sobre las conexiones del circuito sin necesidad de sustituirlo por otro componente.

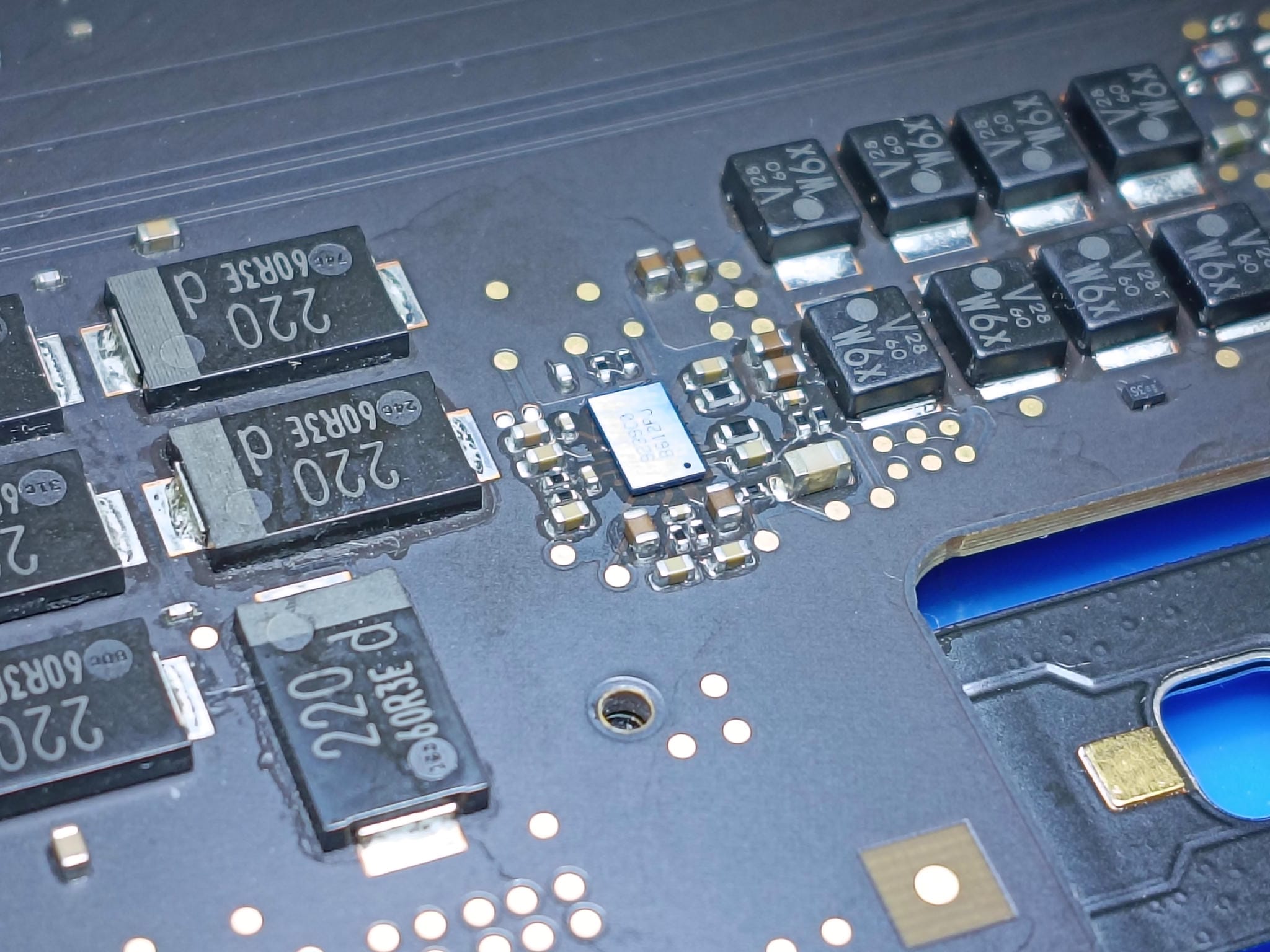

Instalación del circuito integrado
Después de realizar las intervenciones necesarias, se completó la instalación de los componentes sobre la placa base.
Finalizados los trabajos de microsoldadura, se realizaron las comprobaciones electrónicas correspondientes antes de verificar el funcionamiento del MacBook.
El MacBook Pro A1707 volvió a encender, conservando su placa base original.
Trabajo realizado
✔ Diagnóstico electrónico del MacBook Pro A1707.
✔ Desmontaje del equipo.
✔ Acceso y retirada de la placa base.
✔ Comprobación de líneas de alimentación y control USB-C.
✔ Detección del cortocircuito en R3034.
✔ Localización de la línea UPC_XB_HPD_RX.
✔ Diagnóstico del controlador U3200.
✔ Detección del cortocircuito en R3033.
✔ Localización de la línea UPC_XA_HPD_RX.
✔ Diagnóstico del controlador U3100.
✔ Retirada de los controladores afectados.
✔ Preparación de los pads de soldadura BGA.
✔ Sustitución del controlador U3200.
✔ Sustitución del controlador U3100.
✔ Reballing del controlador de carga U7000 (ISL9239HI).
✔ Instalación de los circuitos integrados.
✔ Comprobaciones electrónicas posteriores.
✔ Montaje del equipo.
✔ Prueba de encendido.
✔ Verificación del arranque de macOS.
¿Cómo pueden afectar los controladores USB-C al encendido?
Los controladores USB-C forman parte del sistema encargado de gestionar distintas funciones de los puertos USB-C del MacBook Pro.
Entre estas funciones se encuentran la negociación de alimentación y la comunicación con los dispositivos conectados.
Una avería en estos circuitos puede provocar problemas de alimentación, carga o funcionamiento de los puertos y, en determinadas circunstancias, impedir el encendido del equipo.
En este MacBook Pro A1707 se localizaron cortocircuitos en las líneas UPC_XB_HPD_RX y UPC_XA_HPD_RX, relacionadas con U3200 y U3100.
La reparación incluyó la sustitución de ambos controladores y el reballing de U7000, permitiendo recuperar el funcionamiento de la placa base original.
