MacBook Pro A1502 no enciende por humedad en zona SMC

Recibimos un MacBook Pro A1502 que no encendía.

Ante este síntoma se realizó un diagnóstico electrónico de la placa base para localizar el origen de la avería.

Durante la inspección se encontraron rastros de humedad y corrosión en diferentes zonas de la placa.

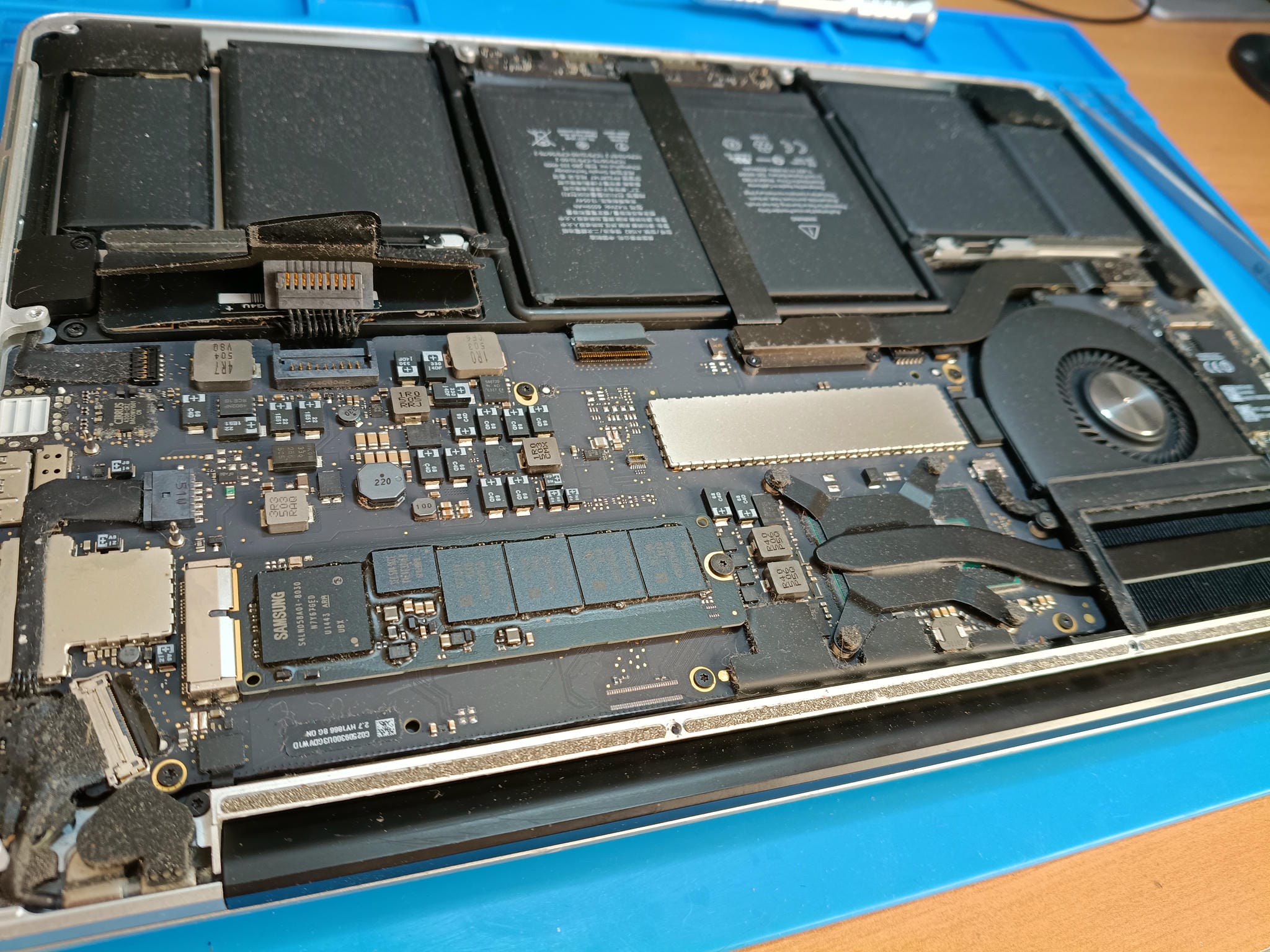

Después de retirar la tapa inferior se realizó una inspección del interior del equipo y de la placa lógica.

Para poder comprobar correctamente las zonas afectadas por humedad era necesario retirar la placa base del equipo.

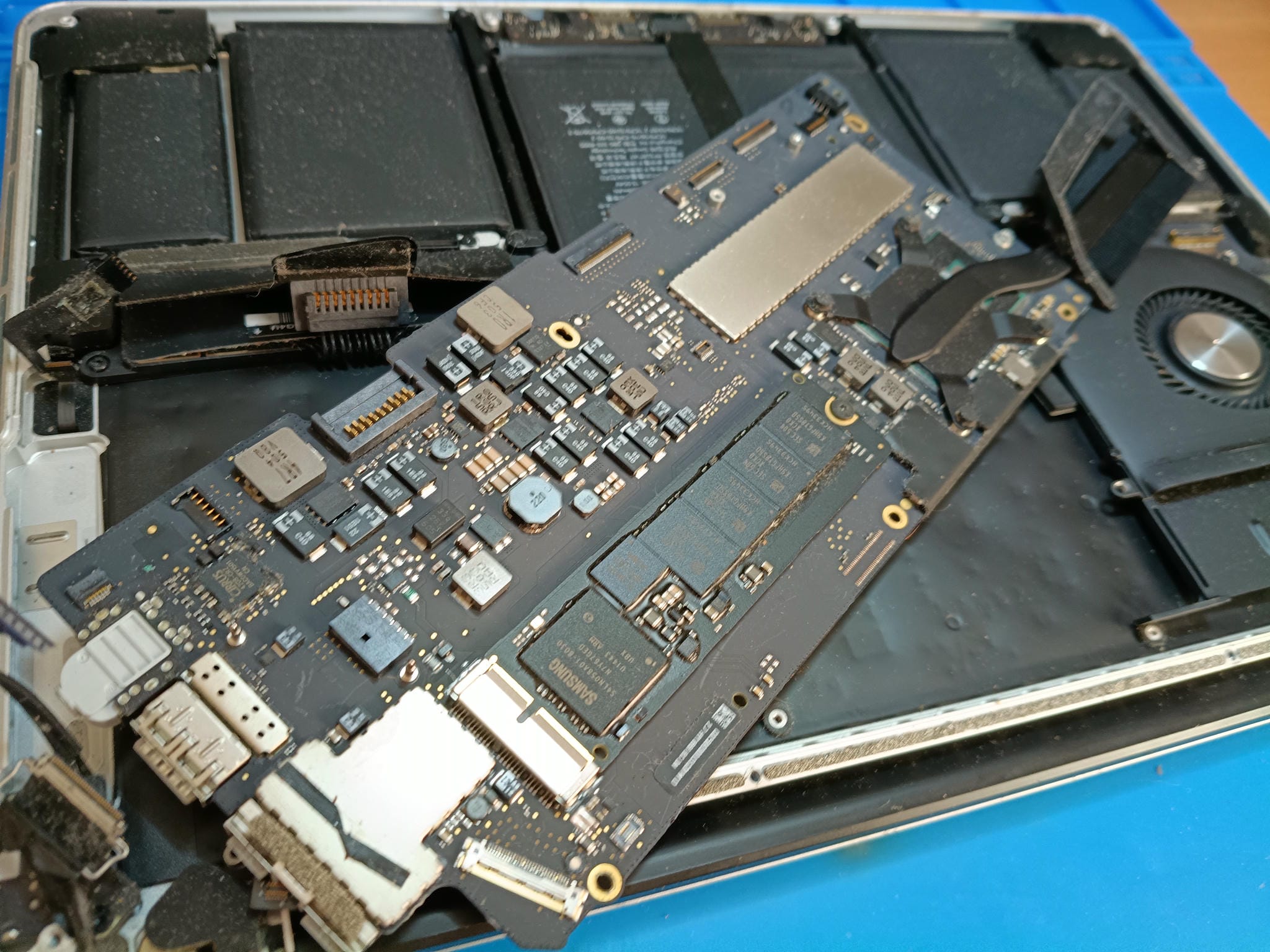

Se retiró la placa base para poder inspeccionar ambas caras y acceder a las zonas afectadas.

Los daños provocados por humedad no siempre son visibles con la placa instalada, por lo que la inspección completa es fundamental para localizar posibles restos de corrosión.

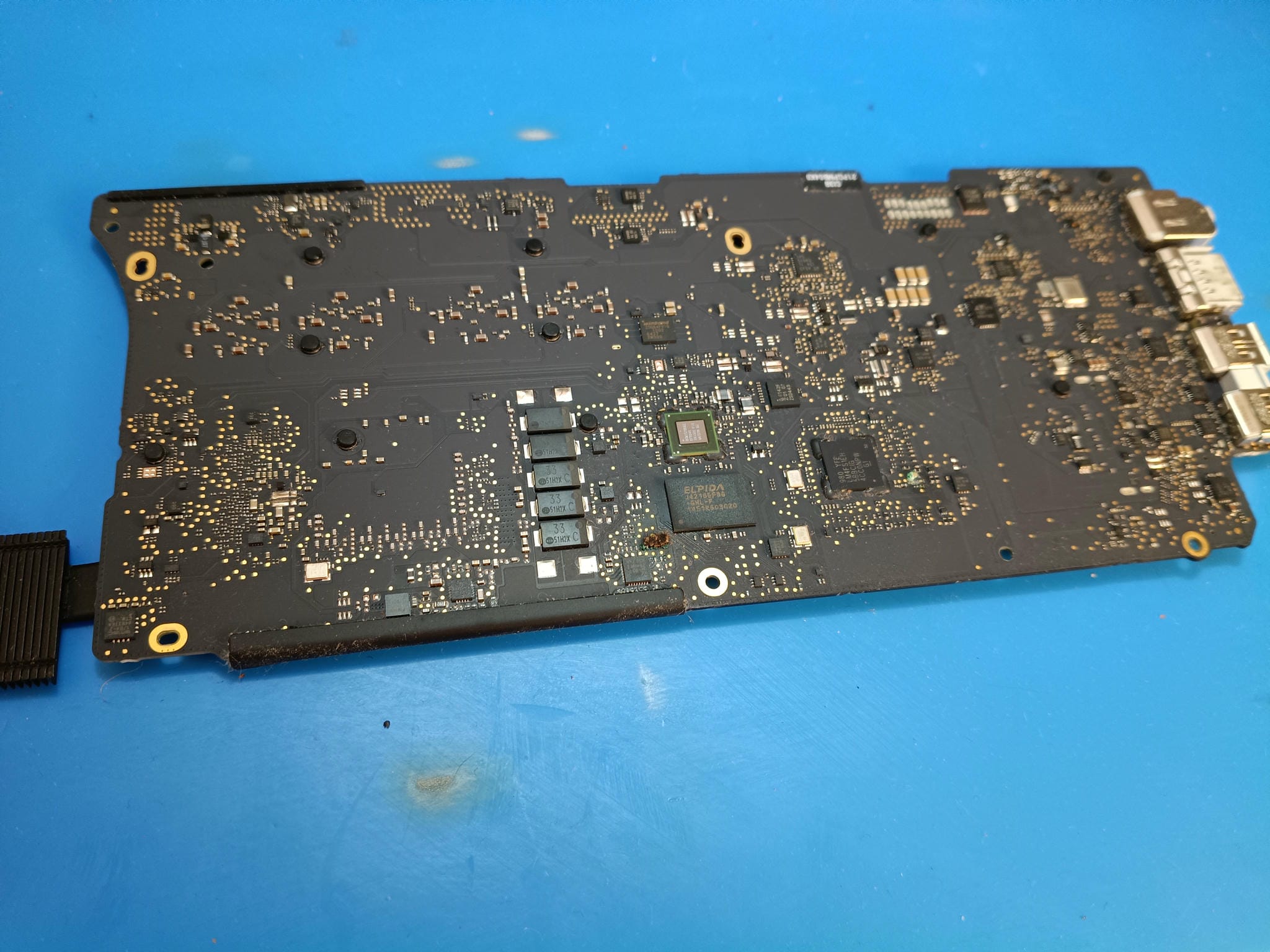

Con la placa completamente retirada se inspeccionó el reverso para localizar posibles rastros de humedad y componentes afectados.

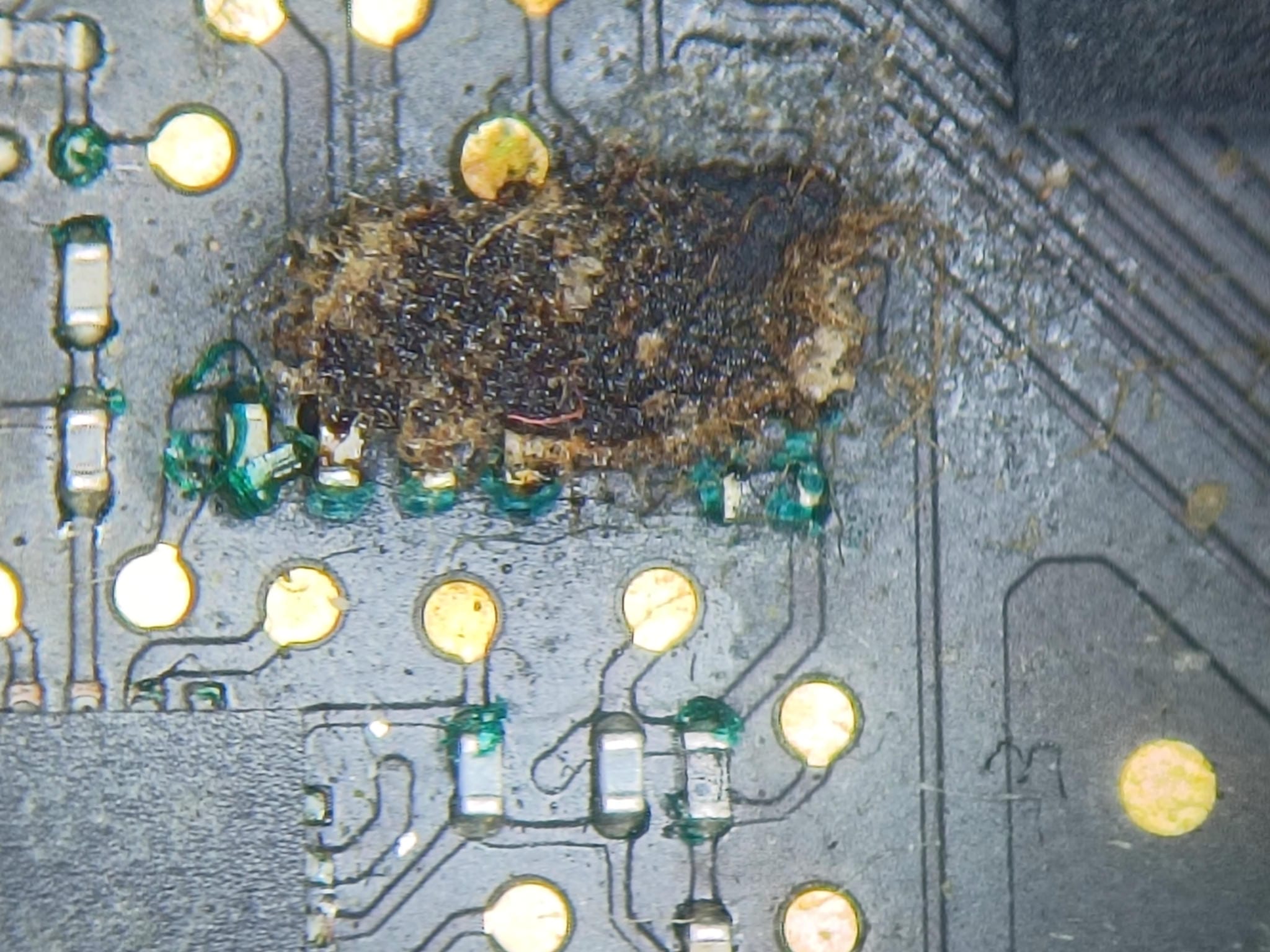

Durante esta revisión se observaron zonas con signos evidentes de contaminación y corrosión.

La inspección bajo aumento permitió observar claramente los restos de humedad presentes sobre componentes y soldaduras de la placa.

Este tipo de contaminación puede alterar las señales y alimentaciones necesarias para que el MacBook complete correctamente la secuencia de encendido.

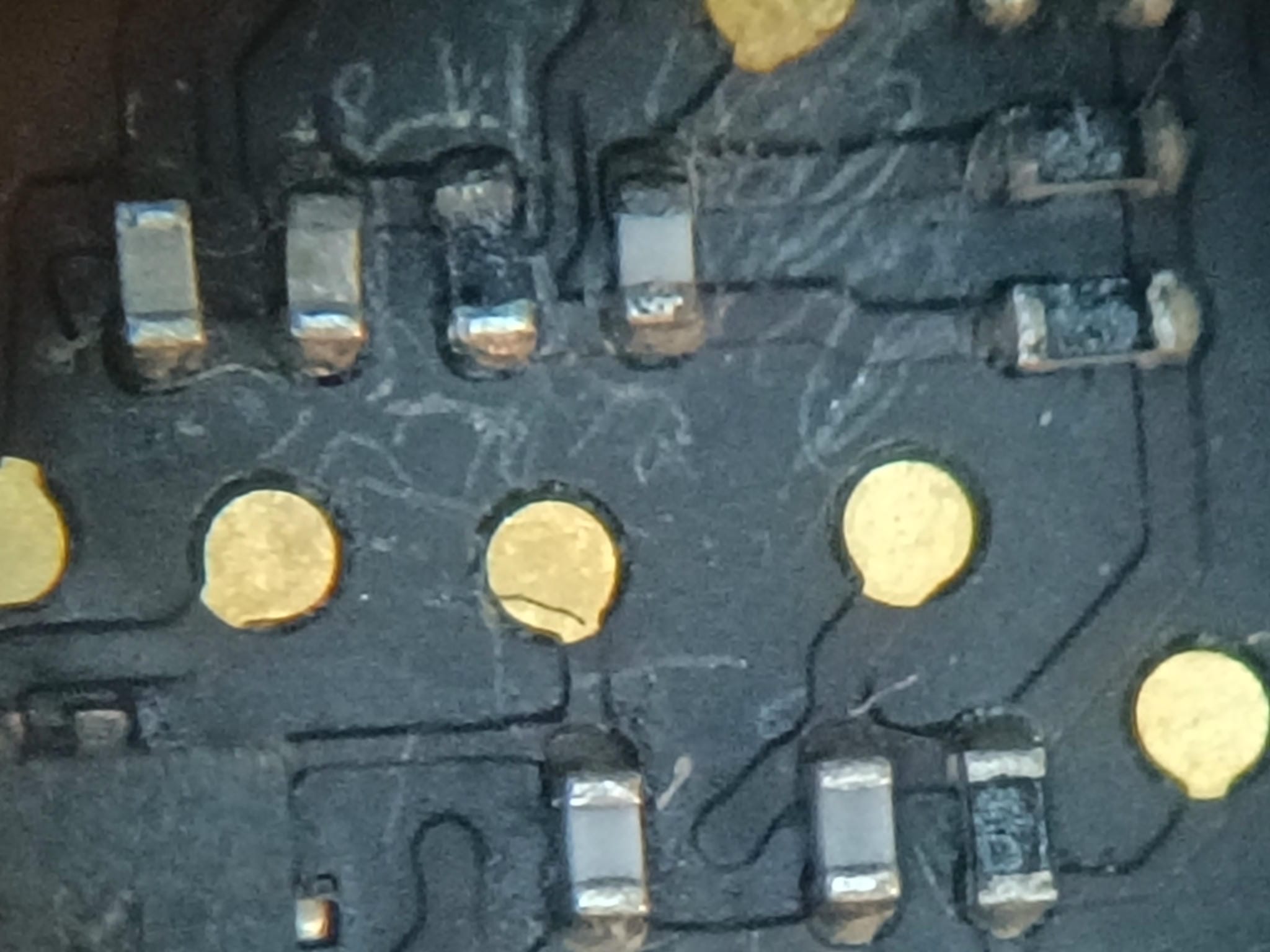

Se revisaron individualmente los componentes situados en las zonas afectadas.

La inspección permitió determinar qué áreas requerían limpieza, comprobación y reparación antes de intentar nuevamente el encendido del equipo.

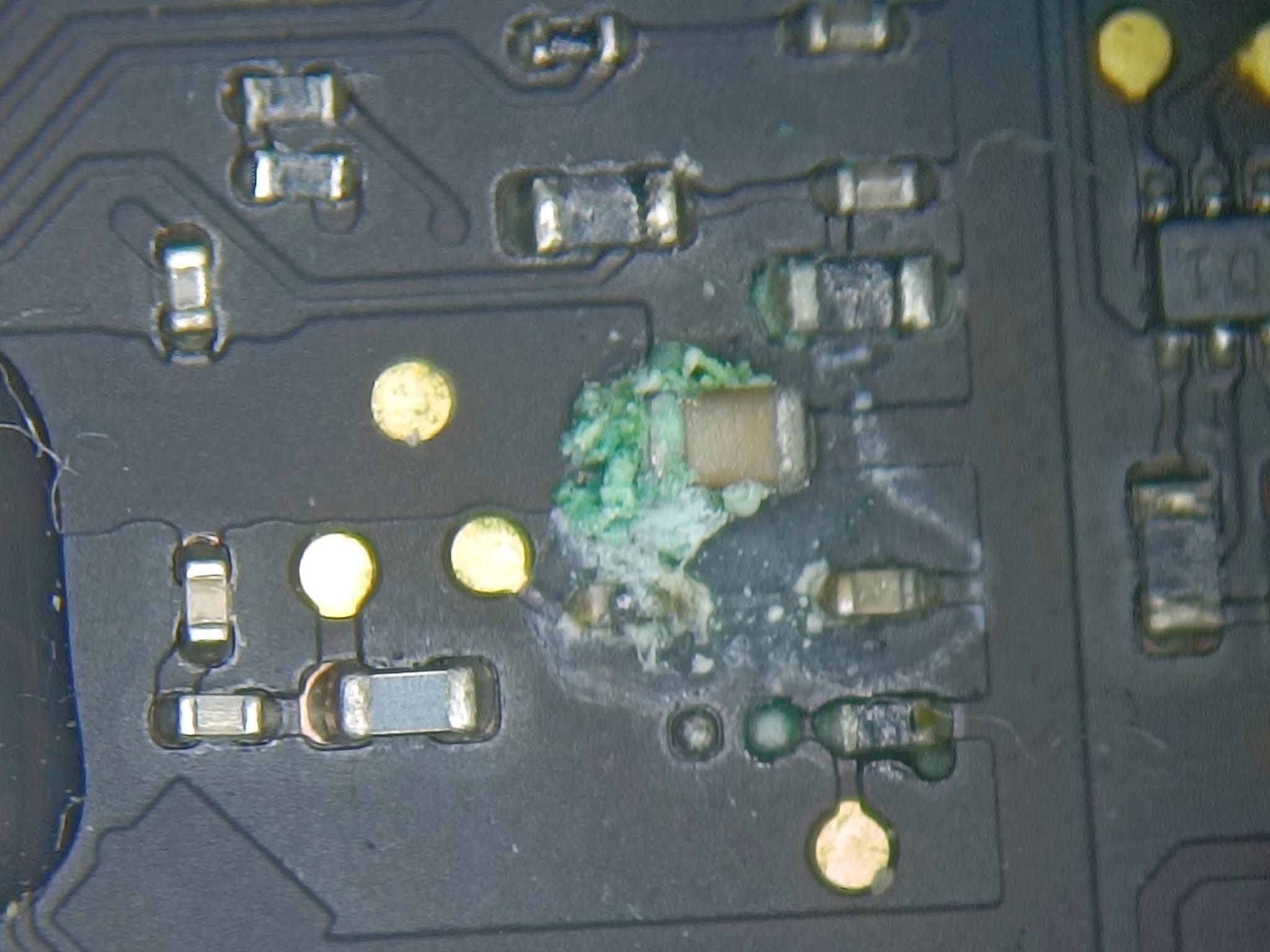

Se encontraron rastros de humedad en la zona relacionada con el SMC.

Entre los componentes revisados se encontraba C5125, que presentaba afectación y fue sustituido durante la reparación.

La zona fue tratada y revisada antes de continuar con las comprobaciones de la placa.

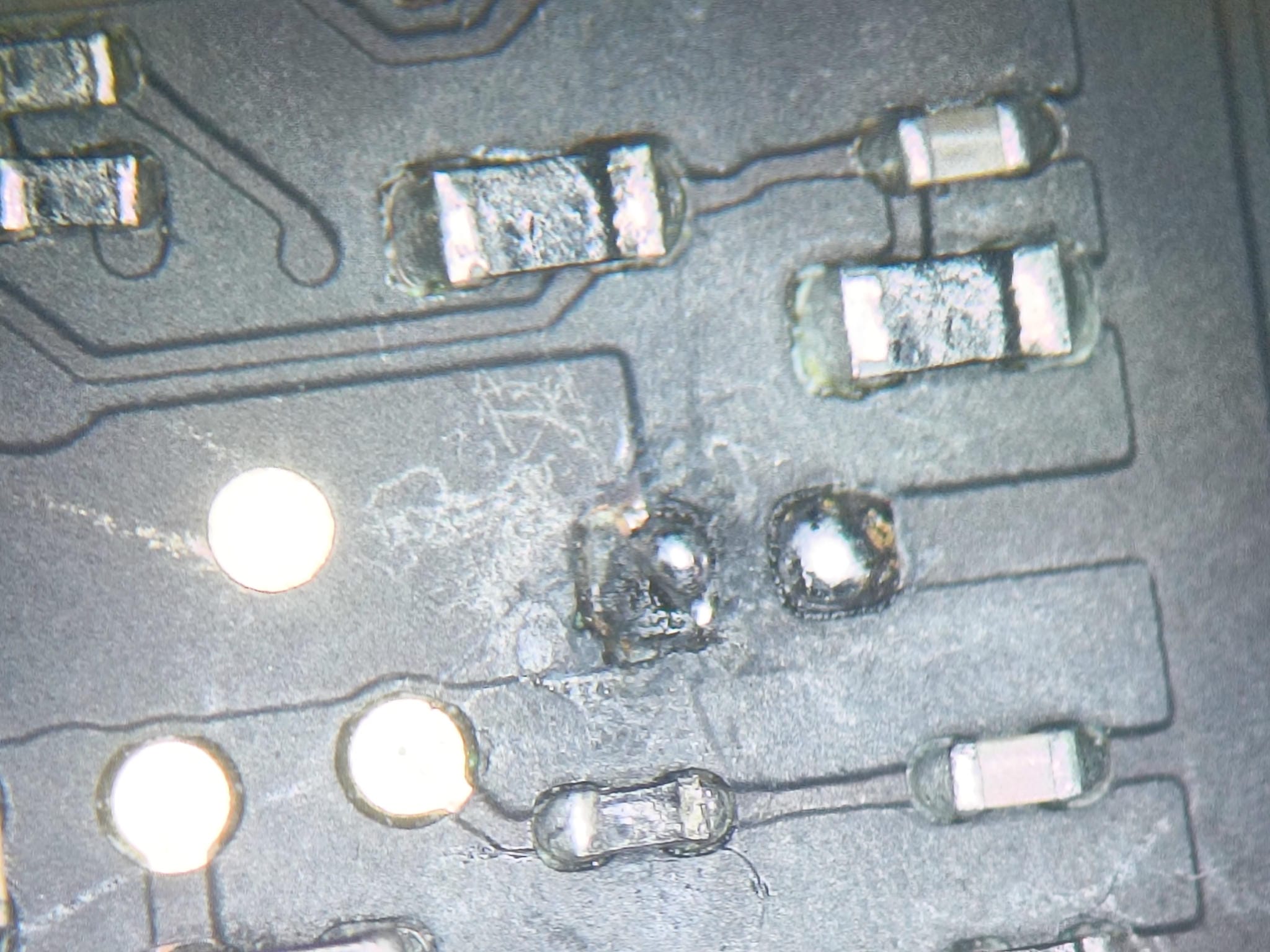

Después de identificar la afectación se realizó la intervención sobre la zona.

El condensador C5125 fue sustituido y se revisaron las conexiones y componentes próximos.

La reparación se realizó directamente sobre la placa base original del MacBook.

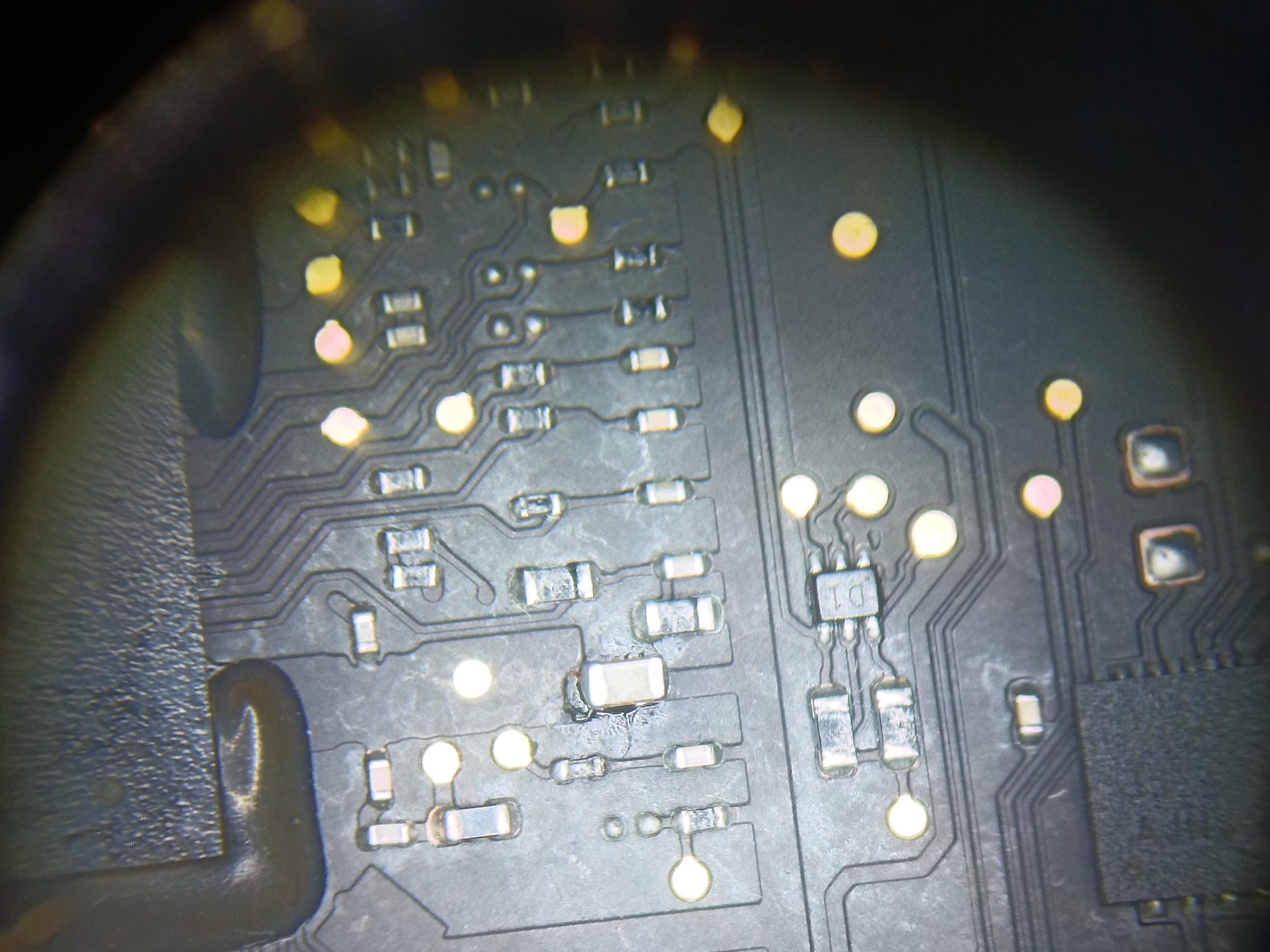

También se localizaron rastros de humedad en la zona correspondiente a U7200.

En esta zona se revisaron los componentes C7242, R7243, C7260 y C7261.

La presencia de humedad en diferentes puntos de la placa hacía necesario revisar y tratar todas las zonas afectadas antes de realizar las pruebas finales.

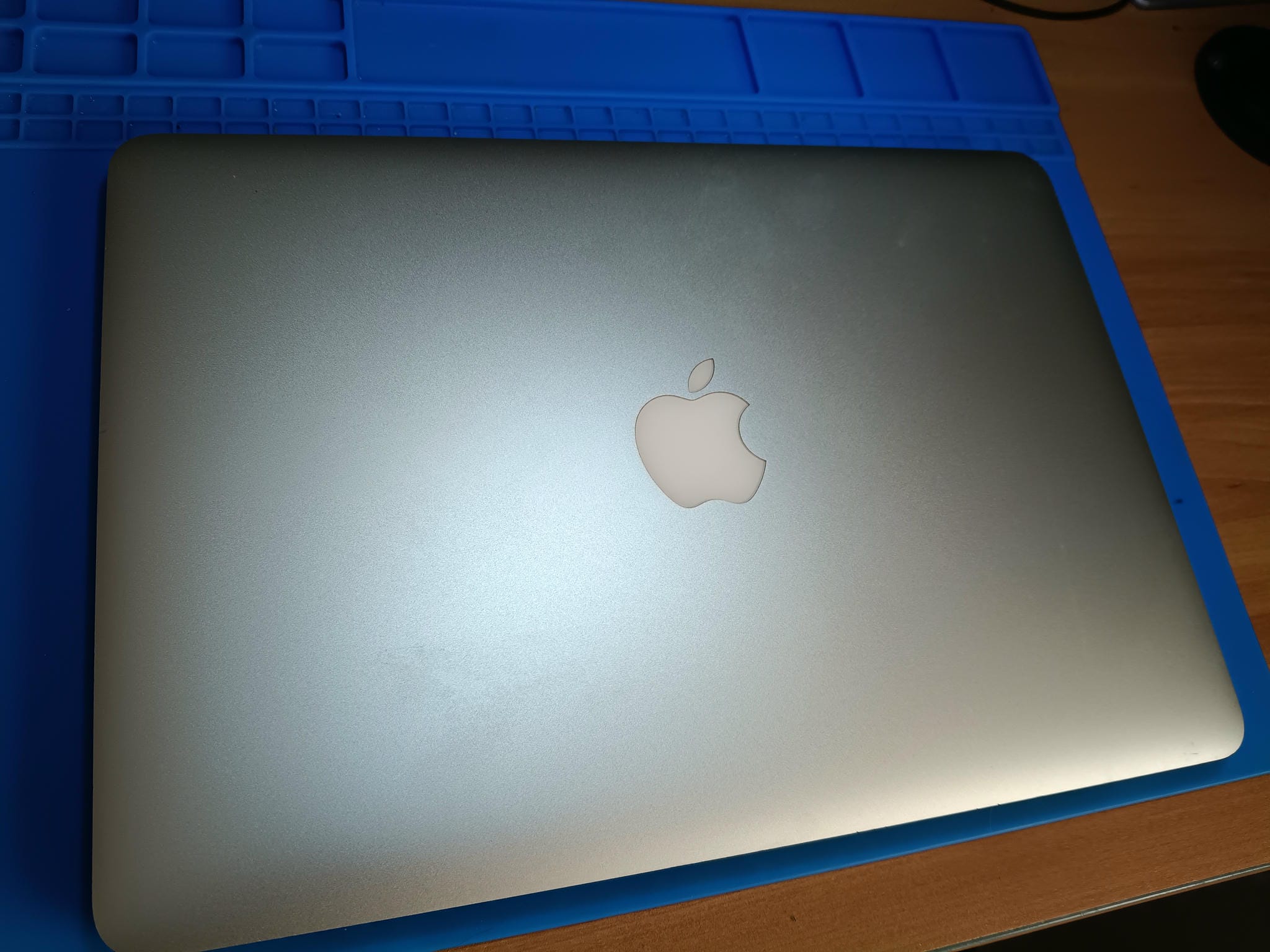

Después de intervenir las zonas afectadas se volvió a montar la placa base y se realizaron las pruebas de funcionamiento.

El MacBook Pro A1502 volvió a encender correctamente.

La reparación permitió recuperar la placa base original sin necesidad de sustituirla.

✔ Diagnóstico electrónico del MacBook Pro A1502.

✔ Desmontaje del equipo.

✔ Desconexión de batería.

✔ Retirada de la placa base.

✔ Inspección de ambas caras de la placa.

✔ Localización de rastros de humedad.

✔ Inspección de la zona SMC.

✔ Revisión del condensador C5125.

✔ Sustitución de C5125.

✔ Inspección de la zona U7200.

✔ Revisión de C7242.

✔ Revisión de R7243.

✔ Revisión de C7260 y C7261.

✔ Tratamiento de las zonas afectadas por humedad.

✔ Comprobaciones electrónicas posteriores.

✔ Montaje de la placa base.

✔ Prueba de encendido.

✔ Pruebas finales de funcionamiento.

La entrada de humedad en un MacBook puede provocar corrosión sobre componentes, pistas, pads y soldaduras de la placa base.

Esta corrosión puede alterar señales o líneas de alimentación necesarias para completar correctamente la secuencia de encendido.

En algunos casos el daño queda concentrado en componentes concretos y la placa original puede recuperarse mediante diagnóstico y reparación electrónica a nivel de componente.

Por este motivo es importante inspeccionar cuidadosamente la placa y no limitar el diagnóstico únicamente al componente que presenta el daño más evidente.

¿Qué modelo se reparó?

Un MacBook Pro A1502.

¿Qué problema presentaba?

El equipo no encendía.

¿Qué se encontró durante el diagnóstico?

Se localizaron rastros de humedad y corrosión en diferentes zonas de la placa base.

¿Qué zonas estaban afectadas?

Se encontraron rastros de humedad en la zona del SMC y también en la zona de U7200.

¿Qué componente se sustituyó?

Se sustituyó el condensador C5125.

¿Qué componentes se revisaron en la zona U7200?

C7242, R7243, C7260 y C7261.

¿Fue necesario cambiar la placa base?

No. Se trabajó sobre la placa base original a nivel de componente.

¿El MacBook volvió a encender?

Sí. Después de la reparación el MacBook Pro A1502 volvió a encender correctamente.

Que un MacBook Pro no encienda no significa necesariamente que sea necesario cambiar toda la placa base.

Daños provocados por humedad, corrosión o componentes electrónicos afectados pueden impedir por completo la secuencia de arranque.
