Caso real: MacBook Pro A1398 con pantalla negra
En este caso recibimos un MacBook Pro A1398 que encendía, pero permanecía con la pantalla negra y no podía utilizarse con normalidad.
Según nos indicó el cliente, anteriormente le habían comunicado que el equipo no tenía reparación y que debía sustituirlo por un ordenador nuevo.
El cliente decidió solicitar una segunda evaluación en MacGus Electronics antes de descartar definitivamente su MacBook.
Después de realizar el diagnóstico electrónico comprobamos que el problema estaba relacionado con el procesador gráfico dedicado NVIDIA.
La gráfica dedicada se encontraba averiada y provocaba el fallo de vídeo.
Como alternativa a sustituir toda la placa base, propusimos al cliente deshabilitar la gráfica dedicada y configurar el equipo para utilizar el sistema gráfico integrado de Intel.
Después de efectuar la intervención y realizar las pruebas correspondientes, el MacBook recuperó la imagen y volvió a funcionar correctamente.

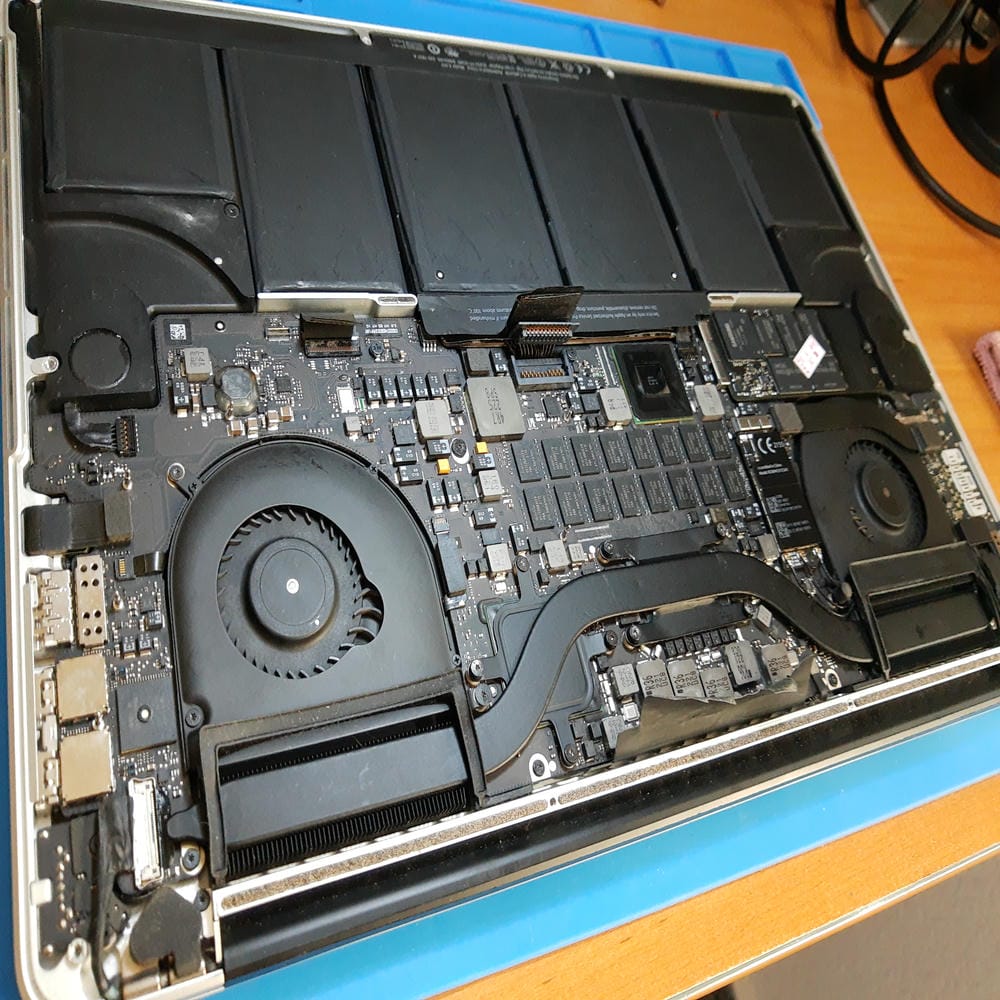

Estado inicial del MacBook Pro A1398
El equipo presentaba un fallo de imagen que impedía iniciar una sesión de trabajo normal.
Antes de intervenir se revisó el estado de la pantalla, los conectores, el circuito de retroiluminación y la placa base.
Una pantalla negra no significa necesariamente que el panel LCD esté averiado. El origen también puede encontrarse en el circuito de vídeo o en el procesador gráfico.
Una segunda evaluación antes de sustituir el MacBook
El cliente acudió a MacGus Electronics para obtener un diagnóstico adicional antes de comprar un equipo nuevo.
Nuestro procedimiento consiste en comprobar la causa real de la avería antes de proponer una sustitución completa.
En este caso el MacBook conservaba componentes funcionales y existía una alternativa técnica que permitía volver a utilizarlo.
La solución no consistía en recuperar la gráfica dedicada averiada, sino en evitar que esa gráfica interviniera en el funcionamiento del equipo.
Síntomas de una avería en la gráfica dedicada
Una avería gráfica puede provocar síntomas como:
✔ Pantalla negra durante el arranque.
✔ Bloqueo al cargar macOS.
✔ Reinicios inesperados.
✔ Líneas, manchas o artefactos gráficos.
✔ Imagen distorsionada.
✔ Equipo que funciona únicamente en determinados modos.
✔ Fallo al activar la gráfica de mayor rendimiento.
✔ Ventiladores funcionando a máxima velocidad.
Estos síntomas también pueden tener otros orígenes, por lo que es necesario comprobar la pantalla, la retroiluminación, las memorias, la alimentación y las señales de vídeo.
Diagnóstico del sistema gráfico
Durante el diagnóstico se revisaron los circuitos relacionados con la generación y la salida de vídeo.
Las comprobaciones incluyeron:
✔ Funcionamiento de la pantalla.
✔ Presencia de retroiluminación.
✔ Señales de vídeo.
✔ Alimentaciones del procesador gráfico.
✔ Estado de la gráfica dedicada.
✔ Funcionamiento del vídeo integrado Intel.
✔ Comportamiento del equipo durante el arranque.
✔ Estabilidad de macOS.
Las pruebas permitieron determinar que el procesador gráfico dedicado estaba provocando la avería.

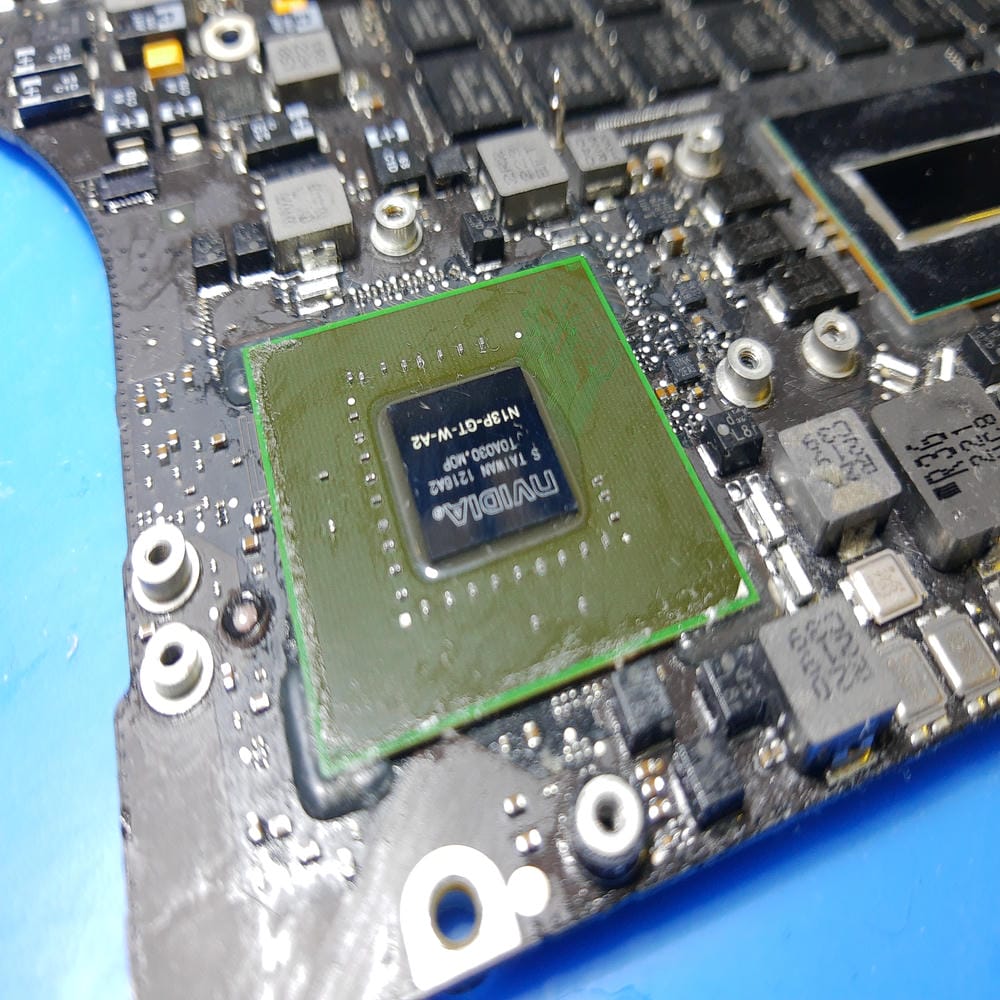

Procesador gráfico NVIDIA averiado
El MacBook Pro A1398 utiliza una arquitectura gráfica que puede combinar el vídeo integrado del procesador Intel con un procesador gráfico dedicado.
La gráfica dedicada proporciona mayor rendimiento para determinadas tareas, pero cuando presenta una avería puede impedir el inicio normal del equipo o provocar fallos de imagen.
En este caso se confirmó que el fallo estaba relacionado con el chip gráfico dedicado.

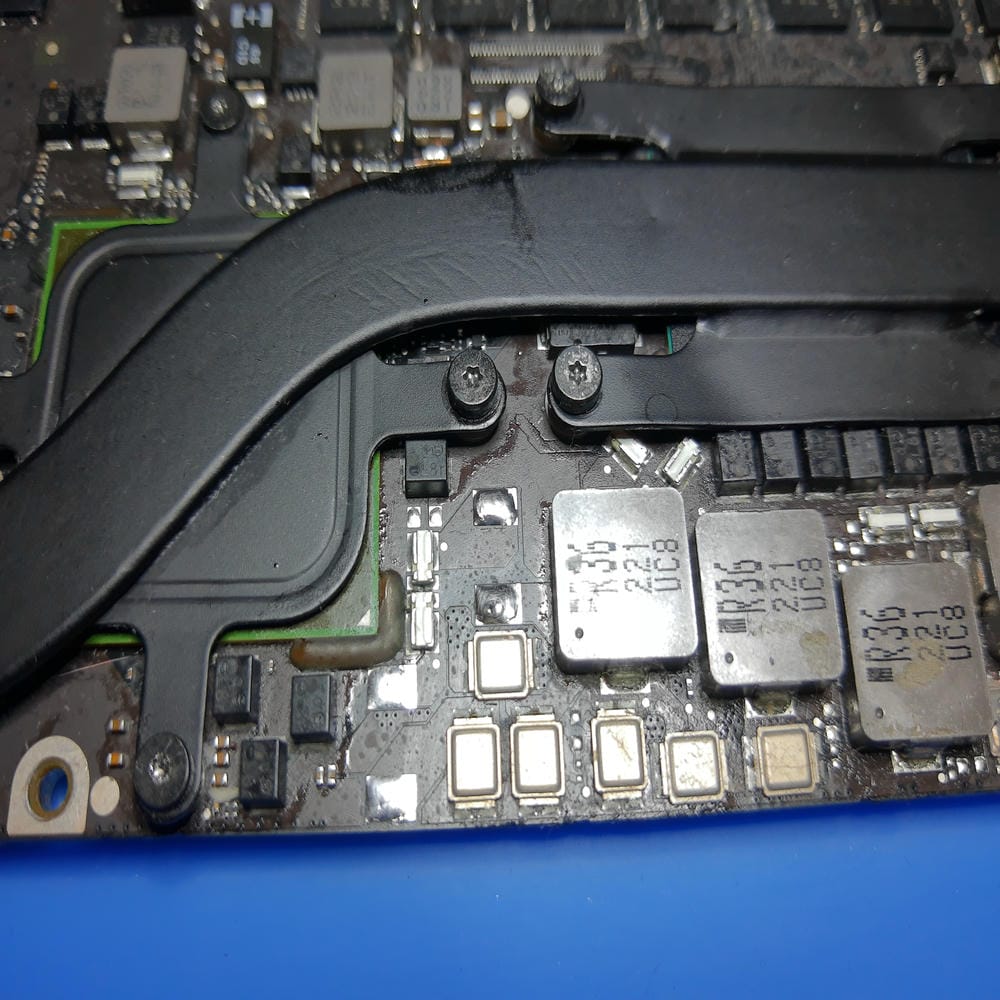

Desmontaje del sistema de refrigeración
Para revisar correctamente la zona fue necesario retirar el sistema de refrigeración.
Al desmontar el disipador se pudo acceder al procesador principal y al chip gráfico dedicado.
También se comprobó el estado de la pasta térmica y de las superficies de contacto.
Después de completar la intervención, el sistema térmico se volvió a montar con material térmico adecuado.

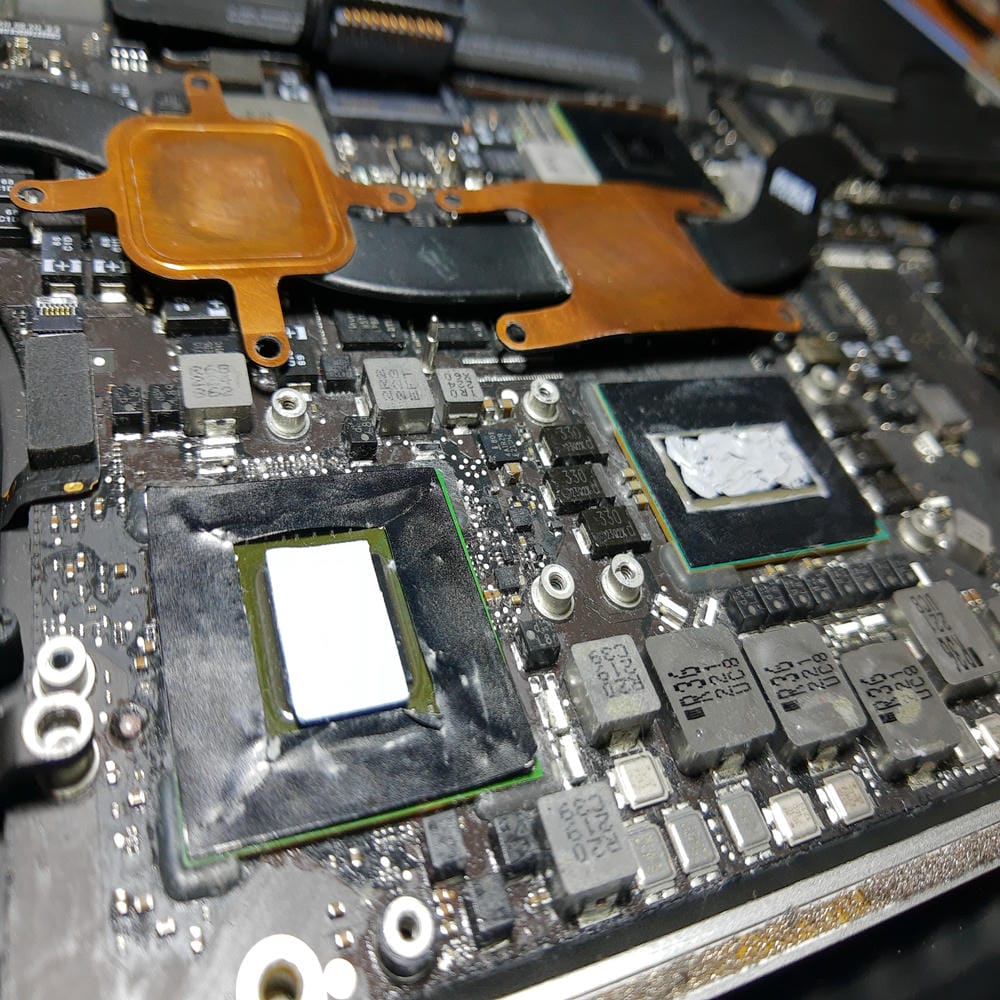

Procesador Intel y gráfica dedicada
El procesador Intel incorpora un sistema gráfico integrado capaz de generar vídeo sin utilizar la gráfica dedicada.
En condiciones normales, macOS puede alternar entre ambos sistemas gráficos según la carga de trabajo.
Cuando la gráfica dedicada se avería, esa conmutación puede provocar bloqueos, pantalla negra o imposibilidad de iniciar el sistema.
La solución propuesta consistió en mantener el equipo funcionando mediante el vídeo integrado.
Solución propuesta al cliente
Después de confirmar la avería explicamos al cliente las opciones disponibles.
Se propuso deshabilitar el procesador gráfico dedicado averiado y habilitar el funcionamiento permanente mediante la gráfica integrada Intel.
Esta solución permitía recuperar el MacBook sin sustituir toda la placa base y sin obligar al cliente a comprar inmediatamente un ordenador nuevo.
También se informó de que el equipo perdería las prestaciones de la gráfica dedicada y quedaría limitado al rendimiento del sistema gráfico integrado.
El cliente aceptó la intervención después de conocer el alcance y las limitaciones de la solución.

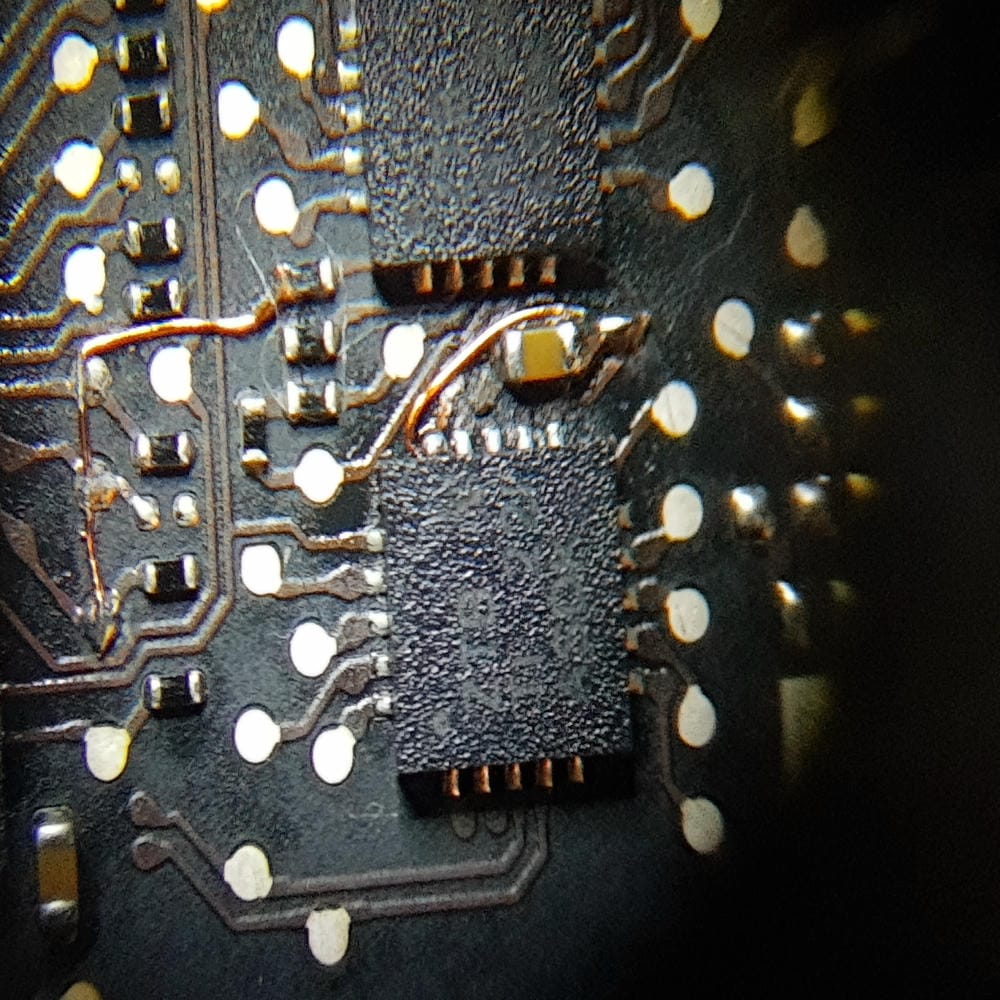

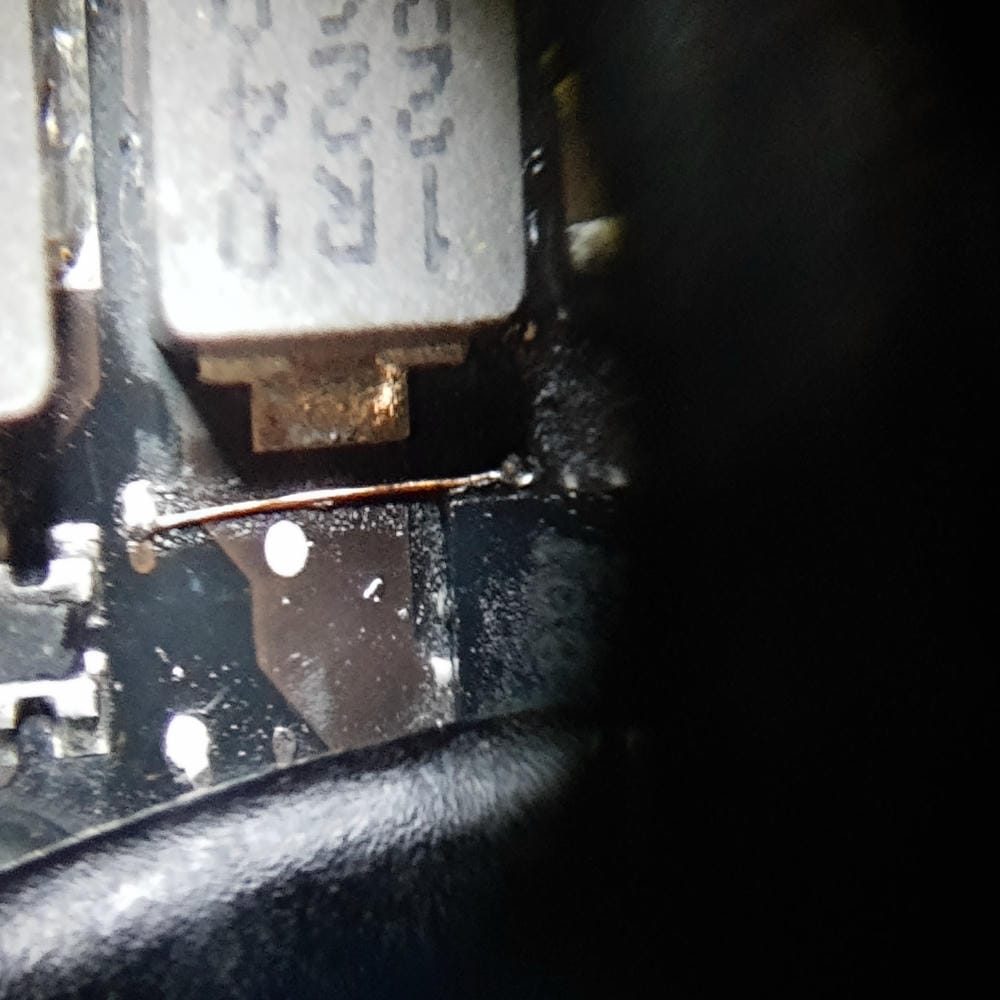

Intervención electrónica en la placa base
Se realizó la modificación necesaria para evitar que la gráfica dedicada averiada participara en el arranque y en la generación de vídeo.
El trabajo se efectuó sobre la placa base, respetando las señales necesarias para que el sistema utilizara el vídeo integrado Intel.
La intervención requirió trabajar con componentes, pistas y señales de tamaño reducido.
No se trata de una reparación genérica aplicable automáticamente a cualquier MacBook. La compatibilidad y la viabilidad deben comprobarse en cada modelo y placa base.

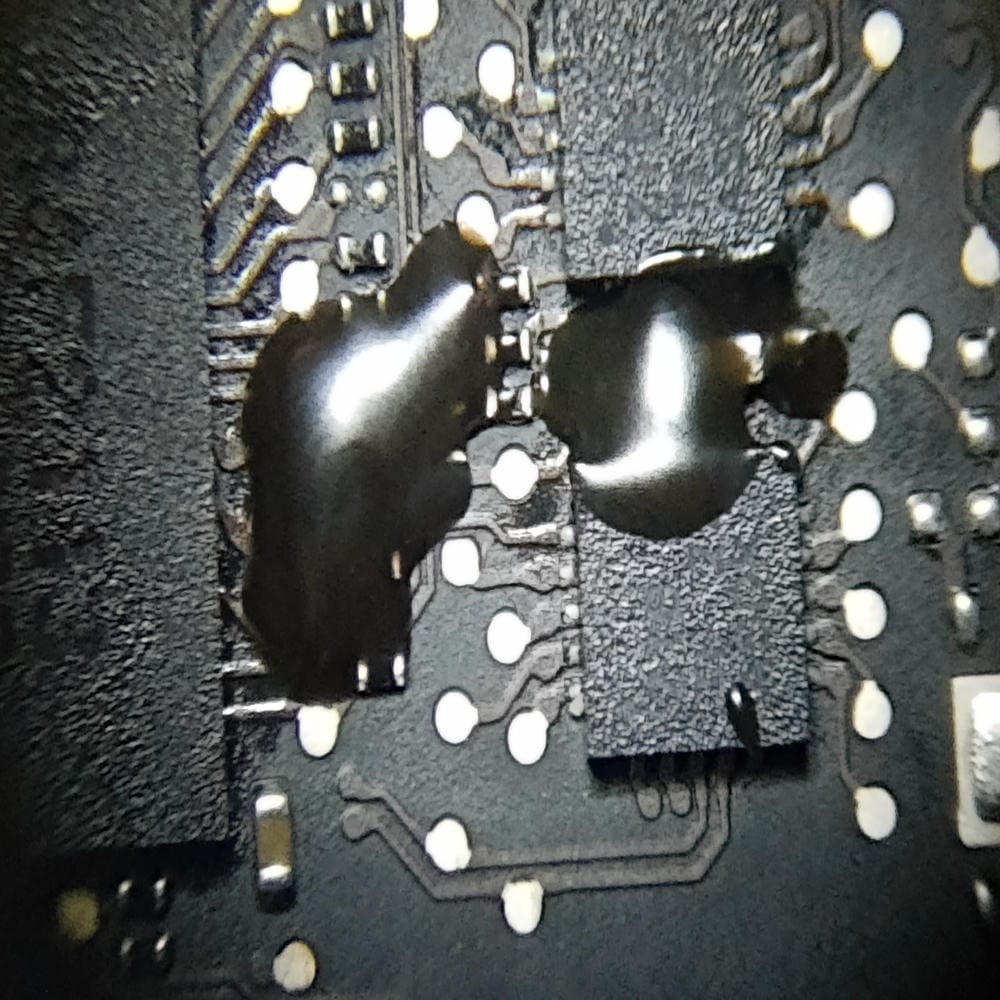

Trabajo realizado bajo microscopio trinocular
Debido al tamaño de los componentes y las pistas, la intervención se realizó utilizando microscopio trinocular y herramientas de precisión.
Después del trabajo se comprobaron la continuidad, el aislamiento y las señales relacionadas con la modificación.
También se revisó que no quedaran cortocircuitos ni conexiones inestables.
Recuperación de la imagen y del arranque
Después de completar la intervención, el MacBook volvió a iniciar utilizando el sistema gráfico integrado Intel.
La pantalla recuperó la imagen y macOS pudo cargarse normalmente.
El equipo dejó de intentar activar la gráfica dedicada averiada durante el funcionamiento habitual.
Esta prueba confirmó que el resto de los circuitos principales del MacBook continuaban funcionando correctamente.
Pruebas posteriores a la reparación
Después de recuperar el funcionamiento se comprobaron:
✔ Encendido normal del MacBook.
✔ Aparición de imagen en pantalla.
✔ Inicio completo de macOS.
✔ Funcionamiento mediante vídeo integrado Intel.
✔ Estabilidad durante el uso.
✔ Ausencia de pantalla negra.
✔ Ausencia de bloqueos durante el arranque.
✔ Funcionamiento de teclado y trackpad.
✔ Funcionamiento de batería y cargador.
✔ Control de temperatura y ventiladores.
Resultado final: MacBook recuperado
El MacBook recuperó la imagen y volvió a iniciar macOS correctamente.
La gráfica dedicada averiada quedó fuera de funcionamiento y el equipo pasó a utilizar el sistema gráfico integrado Intel.
El cliente pudo continuar utilizando su ordenador para tareas compatibles con la gráfica integrada.
Gracias al diagnóstico y a la solución aplicada, evitó tener que sustituir inmediatamente el equipo por uno nuevo.
El MacBook fue entregado funcionando correctamente dentro de las limitaciones explicadas previamente.
Limitaciones después de desactivar la gráfica dedicada
Esta solución recupera el funcionamiento del MacBook, pero no devuelve las prestaciones originales de la gráfica dedicada.
El equipo queda limitado al sistema gráfico integrado Intel.
Esto puede afectar especialmente a tareas como:
✔ Edición de vídeo de alta exigencia.
✔ Renderizado 3D.
✔ Aplicaciones que requieren la gráfica dedicada.
✔ Juegos con elevada carga gráfica.
✔ Uso profesional intensivo de aceleración gráfica.
Para navegación, ofimática, correo, reproducción multimedia y otras tareas compatibles, el equipo puede continuar siendo útil.
Una solución distinta a recalentar o hacer reflow
Aplicar calor sobre un chip gráfico no constituye un diagnóstico ni garantiza una solución estable.
En este caso no se intentó recuperar temporalmente la gráfica dedicada mediante calentamiento.
La solución consistió en impedir su utilización y mantener el MacBook funcionando mediante el vídeo integrado disponible en el procesador Intel.
La intervención se realizó después de confirmar que el resto del equipo permitía aplicar esta alternativa.
¿Se puede hacer en todos los MacBook Pro A1398?
No necesariamente.
El código A1398 engloba distintas configuraciones, años y placas base.
La solución depende del procesador, la arquitectura gráfica, el sistema instalado, el alcance del daño y el estado general de la placa.
Antes de proponer esta intervención es necesario identificar exactamente el modelo y comprobar que la gráfica integrada funciona correctamente.
MacBook Pro Retina A1398
El código A1398 corresponde a diferentes versiones del MacBook Pro Retina de 15 pulgadas.
Algunas configuraciones incorporan gráficos integrados Intel y gráficos dedicados NVIDIA o AMD, según el año y la versión.
El número de modelo aparece en la parte inferior del equipo, pero para identificar la configuración exacta también es necesario revisar el número de serie o la placa base.
Estos equipos pueden presentar problemas relacionados con gráfica, pantalla, batería, placa base, carga, temperatura y almacenamiento.
La importancia de realizar un diagnóstico antes de descartar el equipo
Que una reparación convencional no resulte viable no significa siempre que el equipo deba desecharse.
En determinadas averías puede existir una solución alternativa que permita recuperar una parte importante de su funcionalidad.
El diagnóstico electrónico permite valorar:
✔ El componente que provoca realmente el fallo.
✔ El estado de la placa base.
✔ La posibilidad de reparar a nivel de componente.
✔ La existencia de soluciones alternativas.
✔ Las limitaciones que tendrá el equipo después de la intervención.
✔ Si la reparación resulta razonable para el cliente.
Información relacionada
Preguntas frecuentes sobre fallos gráficos en MacBook
¿Una pantalla negra significa que hay que cambiar la pantalla?
No siempre. El fallo puede encontrarse en la retroiluminación, la placa base, el circuito de vídeo o el procesador gráfico.
¿Se reparó el chip gráfico dedicado?
No. La gráfica dedicada averiada fue deshabilitada y el equipo quedó funcionando mediante el vídeo integrado Intel.
¿El rendimiento será el mismo que antes?
No. Se pierde el rendimiento de la gráfica dedicada y el equipo queda limitado a las capacidades del sistema integrado.
¿Es una solución permanente?
La intervención busca mantener el equipo funcionando sin utilizar el componente averiado. Su viabilidad y estabilidad dependen del estado general de cada placa.
¿Se puede aplicar en cualquier MacBook?
No. Solo puede valorarse en modelos y configuraciones compatibles después de realizar un diagnóstico.
¿Era necesario comprar un MacBook nuevo?
En este caso no fue necesario. El equipo pudo recuperarse con las limitaciones explicadas al cliente.
