Caso real: MacBook Air A2337 enviado desde Barcelona
En este caso recibimos desde Barcelona un MacBook Air A2337 que no encendía.
Al conectar el analizador USB-C se observó que el equipo permanecía en un bucle de 5 voltios y no completaba correctamente la negociación necesaria para alcanzar los 20 voltios.
Este comportamiento indicaba que existía una avería en el sistema de alimentación o en los circuitos relacionados con la negociación y la carga USB-C.
Después de realizar mediciones en la placa base se localizó un cortocircuito en el componente UC830.
Se sustituyó el componente afectado, junto con resistencias y condensadores relacionados. Posteriormente se realizaron pruebas de alimentación, arranque y estabilidad.
El MacBook Air volvió a encender y fue devuelto al cliente funcionando correctamente.

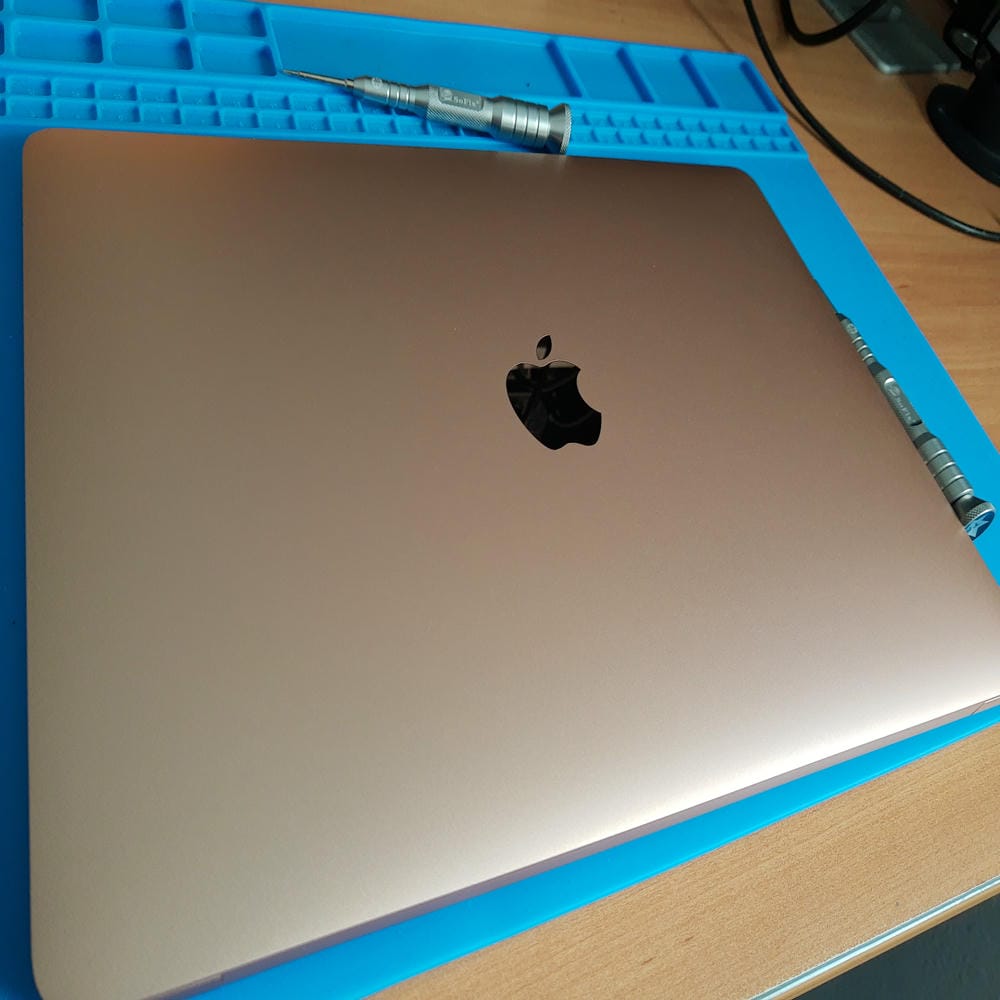

Estado exterior del MacBook Air A2337
Exteriormente el equipo no mostraba señales que permitieran identificar el origen de la avería.
El MacBook no respondía al botón de encendido y no iniciaba macOS.
En este tipo de casos no es suficiente comprobar el cargador o sustituir la batería. Es necesario analizar el consumo y la negociación USB-C para conocer qué sucede en la placa base.
MacBook bloqueado en un bucle de 5 voltios
Los cargadores USB-C comienzan normalmente con una tensión inicial y posteriormente negocian con el equipo el voltaje necesario.
En este MacBook Air A2337 la negociación no avanzaba correctamente.
El equipo permanecía en 5 voltios, reiniciaba el proceso y no alcanzaba los 20 voltios necesarios para continuar con la secuencia normal de alimentación.
El comportamiento observado era:
✔ Conexión inicial del cargador USB-C.
✔ Presencia de 5 voltios.
✔ Ausencia de negociación estable a 20 voltios.
✔ Reinicio continuo de la negociación.
✔ Equipo sin encender.
✔ Sin respuesta normal al cargador.
Este síntoma puede estar relacionado con el puerto USB-C, los controladores de carga, las líneas de alimentación o un cortocircuito en la placa base.

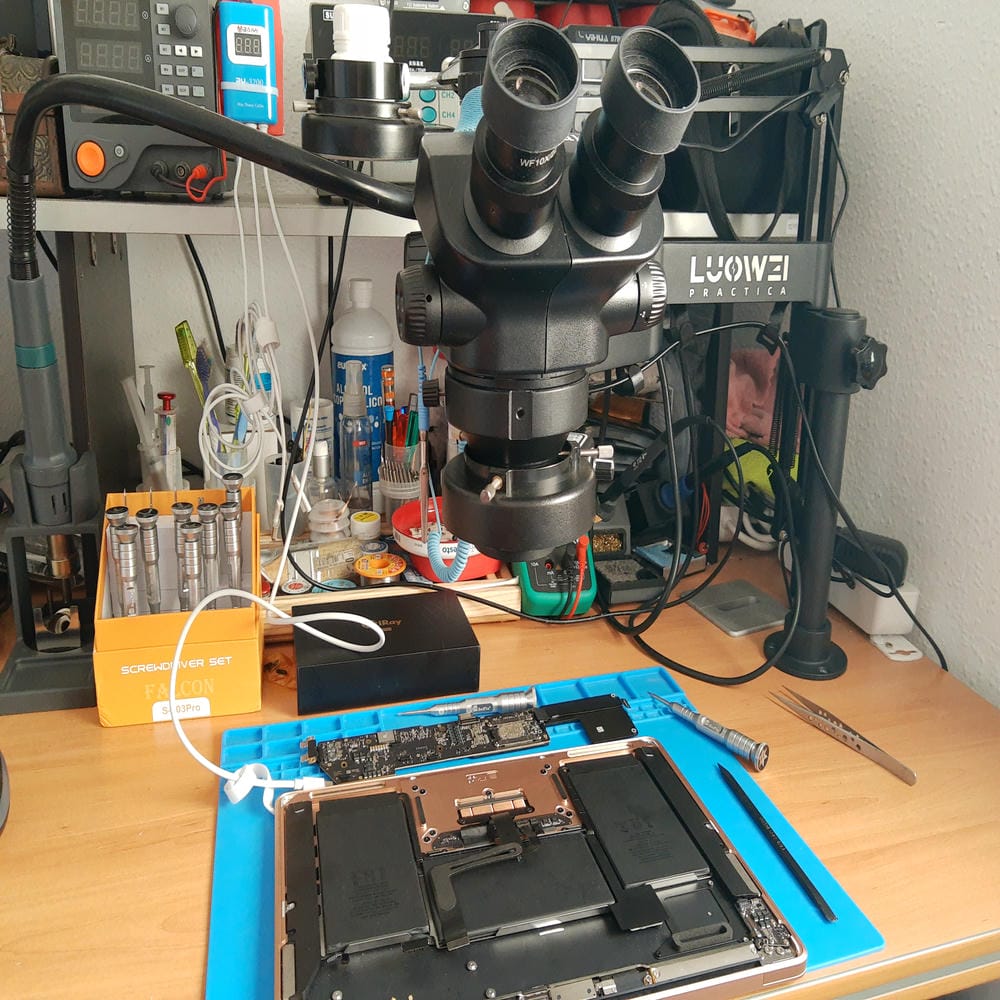

Desmontaje del MacBook Air A2337
Para realizar las mediciones fue necesario abrir el equipo, desconectar la batería y acceder a la placa base.
Se revisaron visualmente los conectores, la zona USB-C, los circuitos de carga y los componentes relacionados con las líneas principales de alimentación.
El desmontaje se realizó cuidadosamente para evitar daños en los flex, los conectores y las diferentes placas internas del MacBook Air.

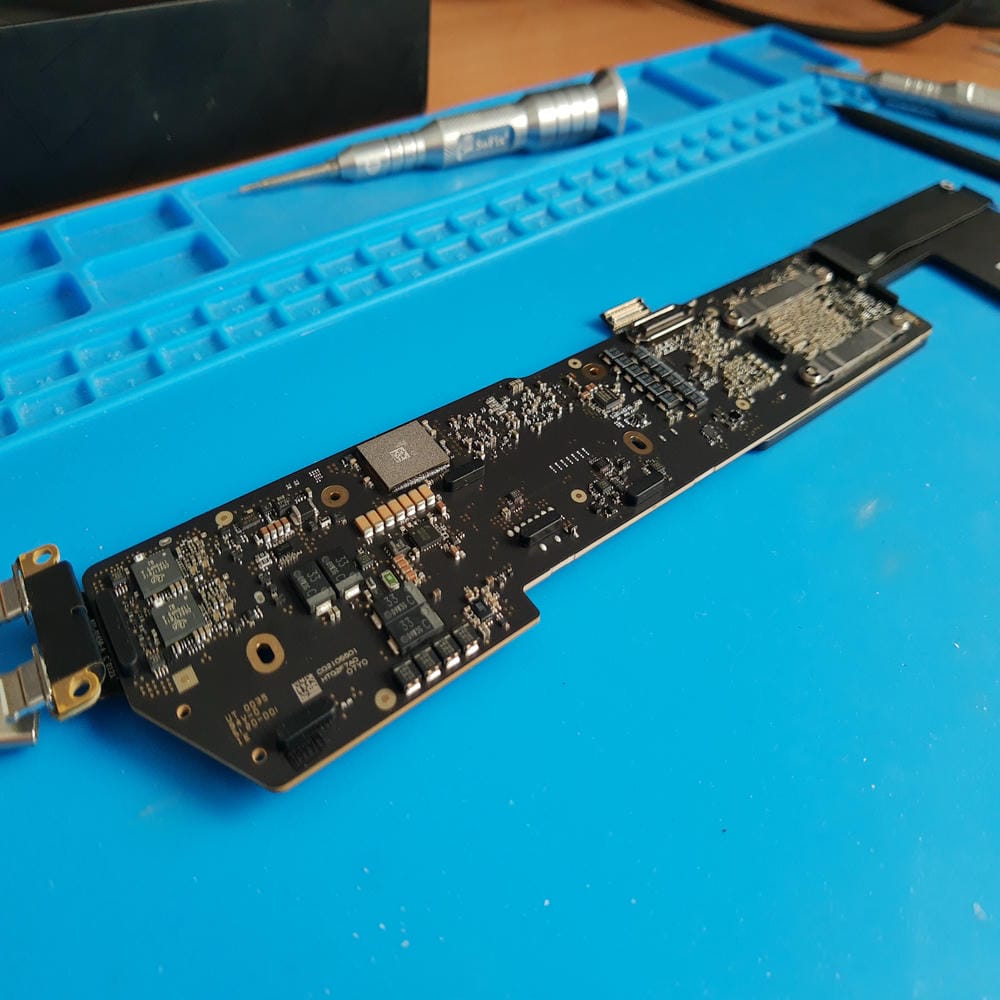

Extracción de la placa base
La placa base se retiró para acceder correctamente a las dos caras y examinar los circuitos electrónicos.
Esta operación permite comprobar componentes que permanecen parcialmente ocultos cuando la placa se encuentra instalada.
También facilita las mediciones de resistencia, continuidad y posibles cortocircuitos en las líneas de alimentación.

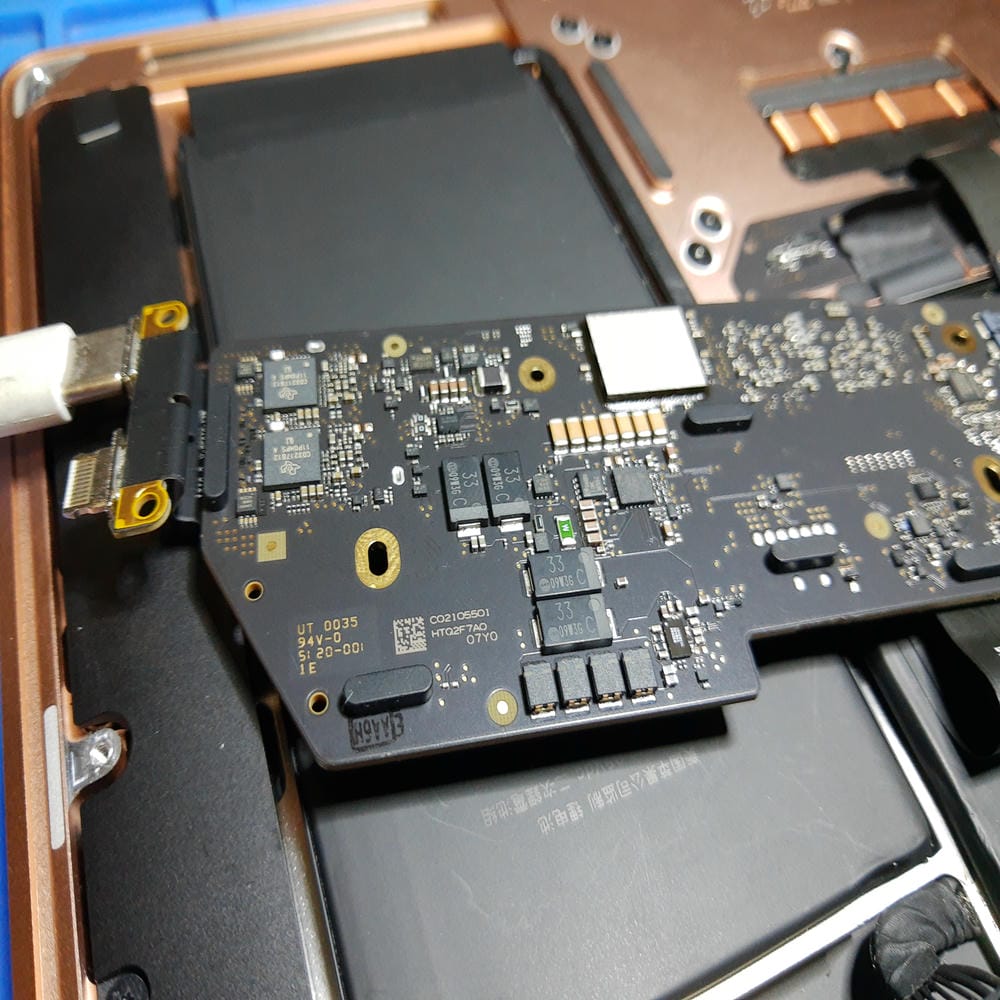

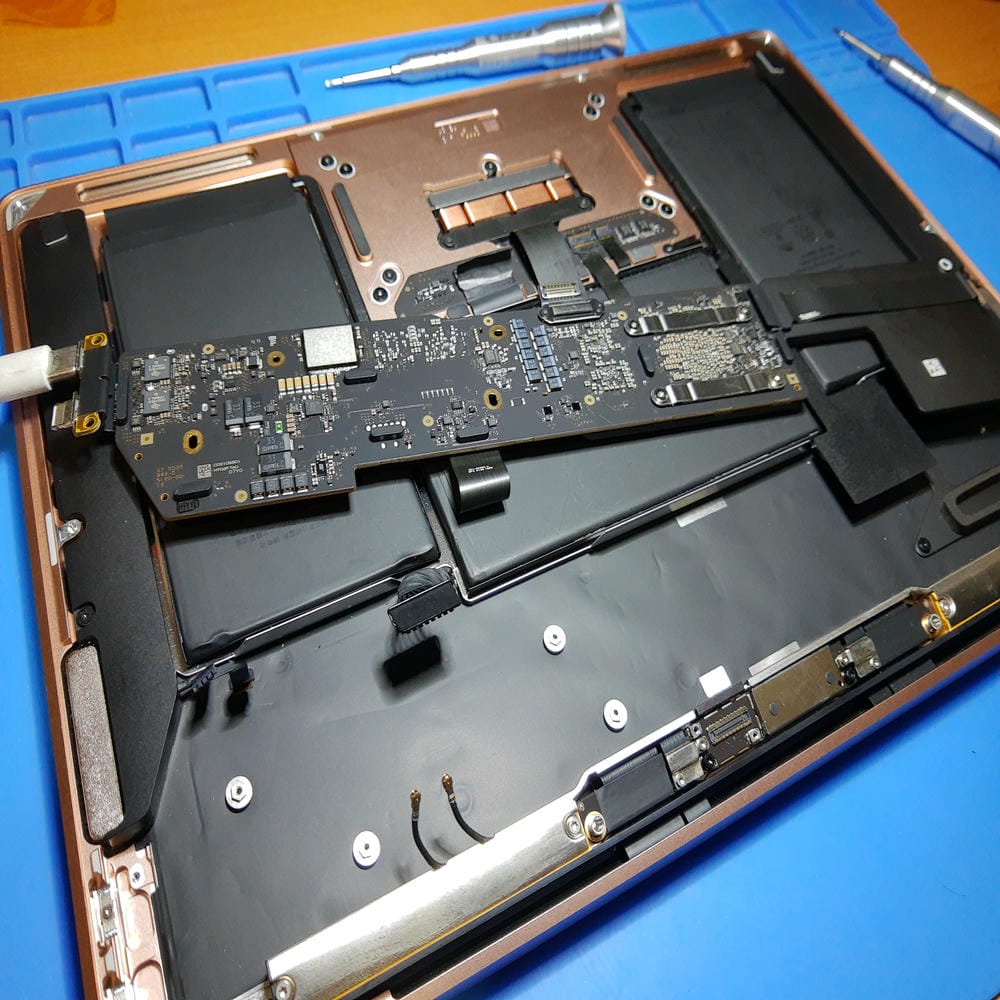

Mediciones en el circuito de alimentación
Se comenzaron las comprobaciones midiendo las líneas relacionadas con la entrada USB-C y la alimentación principal.
El objetivo era localizar la causa por la que el equipo no completaba la negociación de voltaje.
Durante el diagnóstico se revisaron:
✔ Puerto y conexiones USB-C.
✔ Líneas de entrada de alimentación.
✔ Controladores relacionados con la carga.
✔ Resistencias hacia masa.
✔ Condensadores de filtrado.
✔ Posibles componentes en cortocircuito.
✔ Comunicación necesaria para negociar el voltaje.

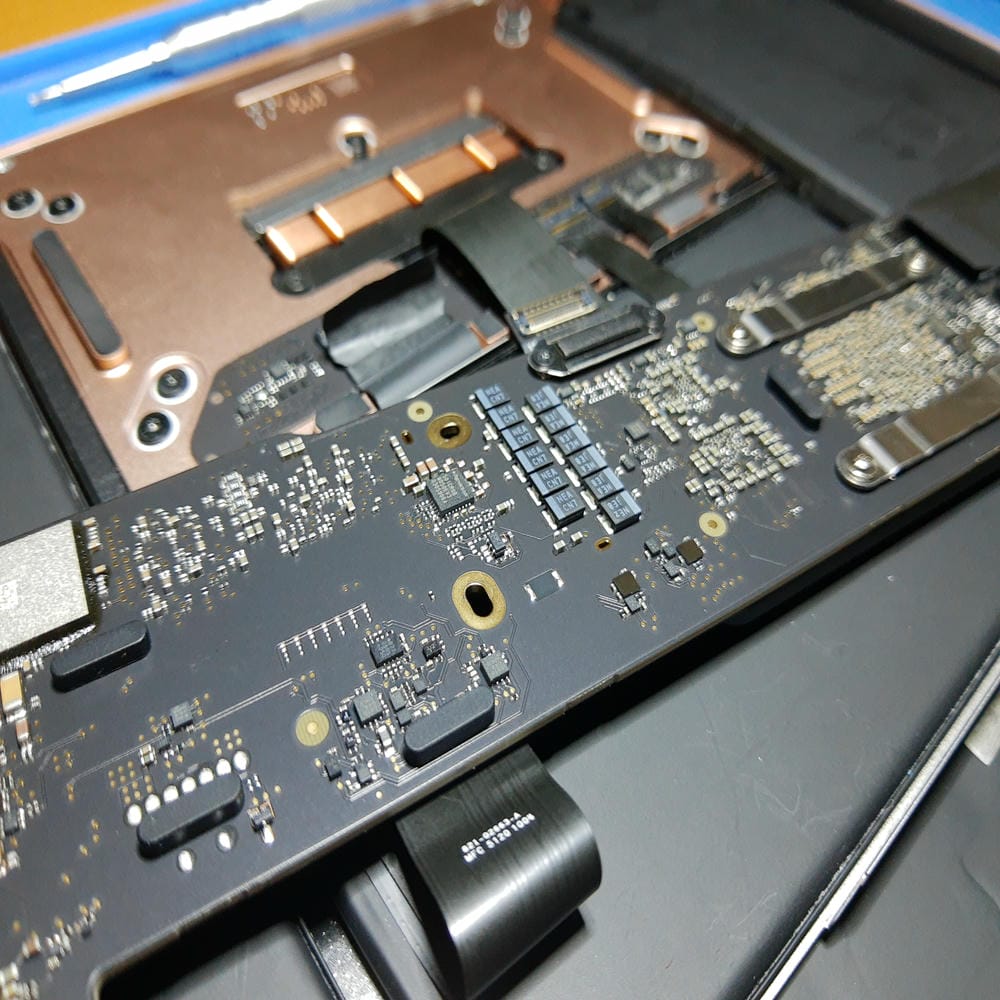

Inspección detallada de la placa base
La inspección visual se combinó con mediciones eléctricas para localizar el punto exacto de la avería.
Un componente puede parecer exteriormente correcto y, sin embargo, presentar un cortocircuito interno.
Por este motivo, el diagnóstico no se limita a buscar componentes quemados o con daños visibles.

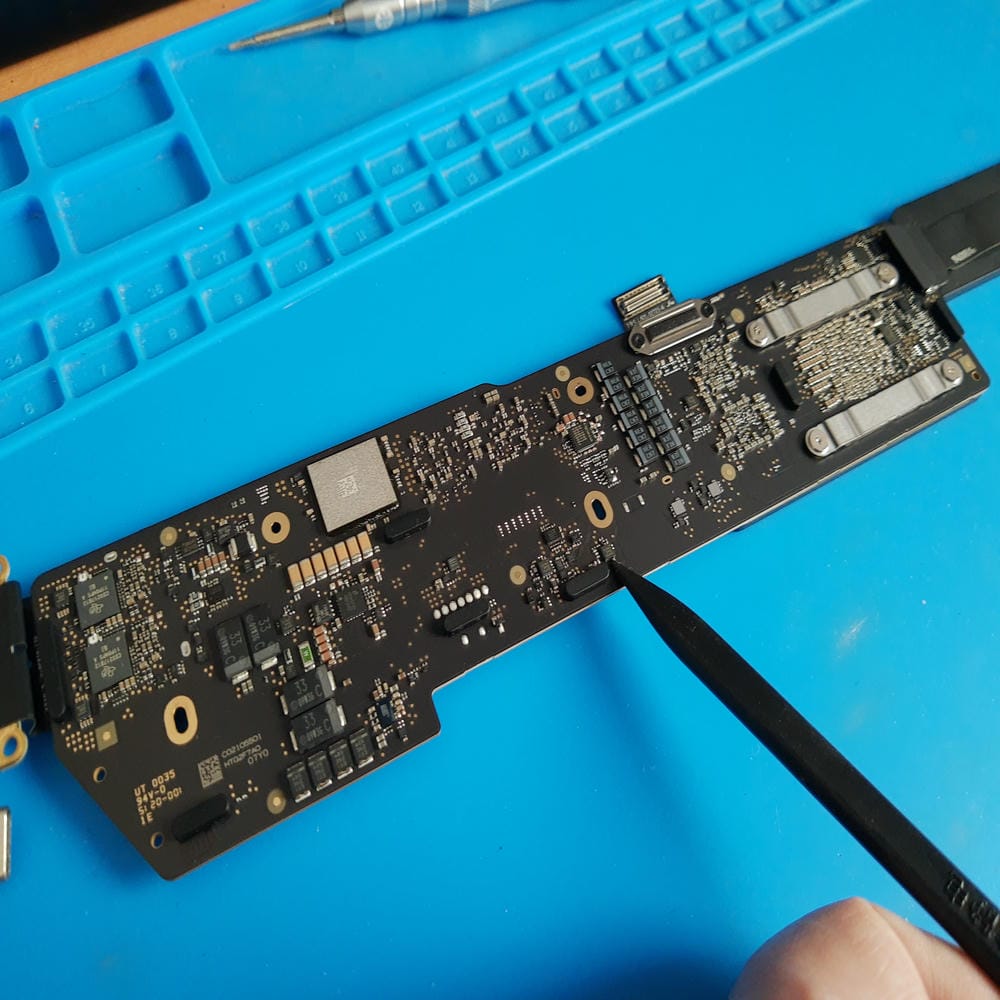

Cortocircuito localizado en el componente UC830
Las mediciones permitieron localizar el cortocircuito en el componente identificado como UC830.
Esta avería impedía que el sistema de alimentación completara correctamente la negociación USB-C.
Como consecuencia, el cargador permanecía en 5 voltios y el MacBook no podía continuar con la secuencia normal de encendido.
Antes de sustituir el componente se revisaron también las resistencias, los condensadores y las líneas asociadas.

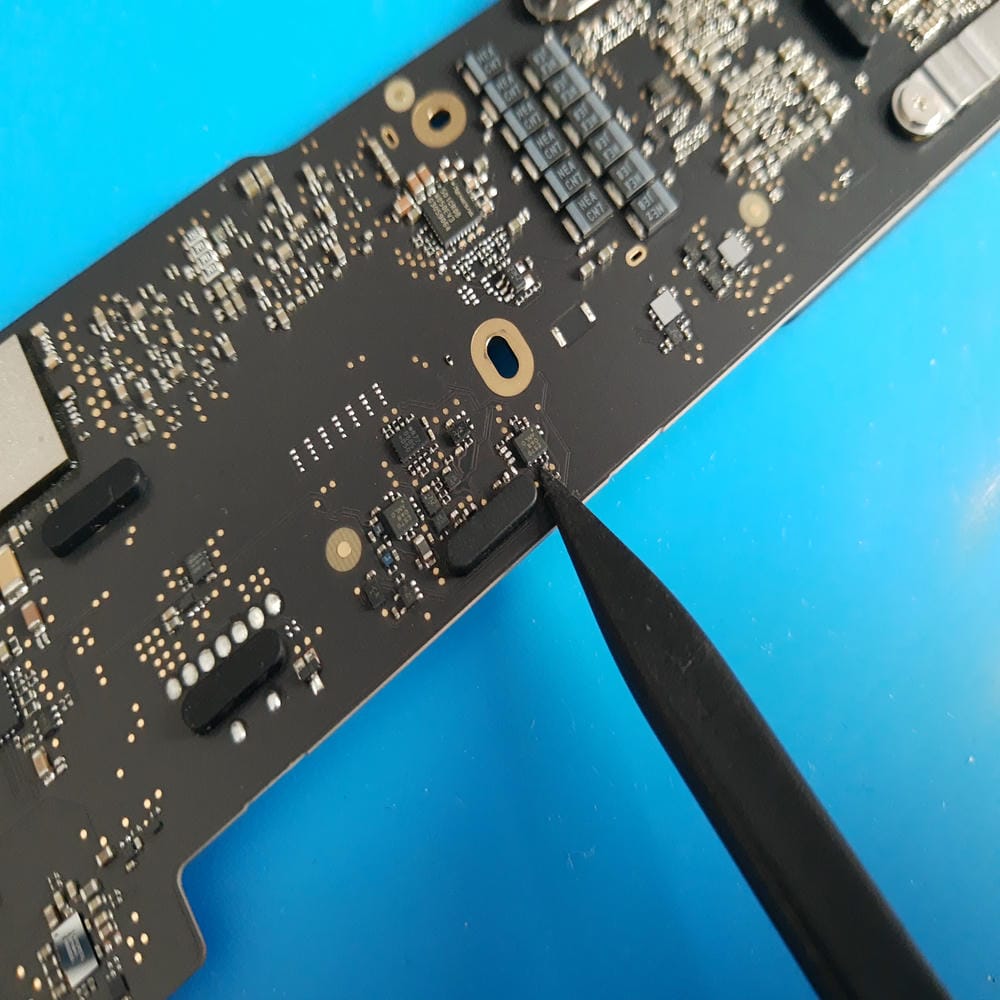

Sustitución de UC830, resistencias y condensadores
Después de confirmar el origen de la avería se retiró el componente UC830 afectado.
La zona se limpió y se prepararon las conexiones para instalar el nuevo componente.
También se sustituyeron resistencias y condensadores relacionados que presentaban valores incorrectos o habían resultado afectados por el cortocircuito.
La intervención incluyó:
✔ Retirada del componente UC830 averiado.
✔ Limpieza y preparación de la zona.
✔ Revisión de pads y pistas.
✔ Instalación del nuevo componente.
✔ Sustitución de resistencias.
✔ Sustitución de condensadores.
✔ Comprobación de ausencia de cortocircuito.
✔ Medición posterior de las líneas reparadas.
Recuperación de la negociación USB-C a 20 voltios
Después de completar la reparación se conectó nuevamente el cargador mediante el analizador USB-C.
La negociación dejó de permanecer en el bucle de 5 voltios y el equipo pudo alcanzar correctamente los 20 voltios.
Esta comprobación confirmó que el circuito de entrada había recuperado su funcionamiento.
Posteriormente se verificaron las líneas secundarias y la secuencia de encendido de la placa base.

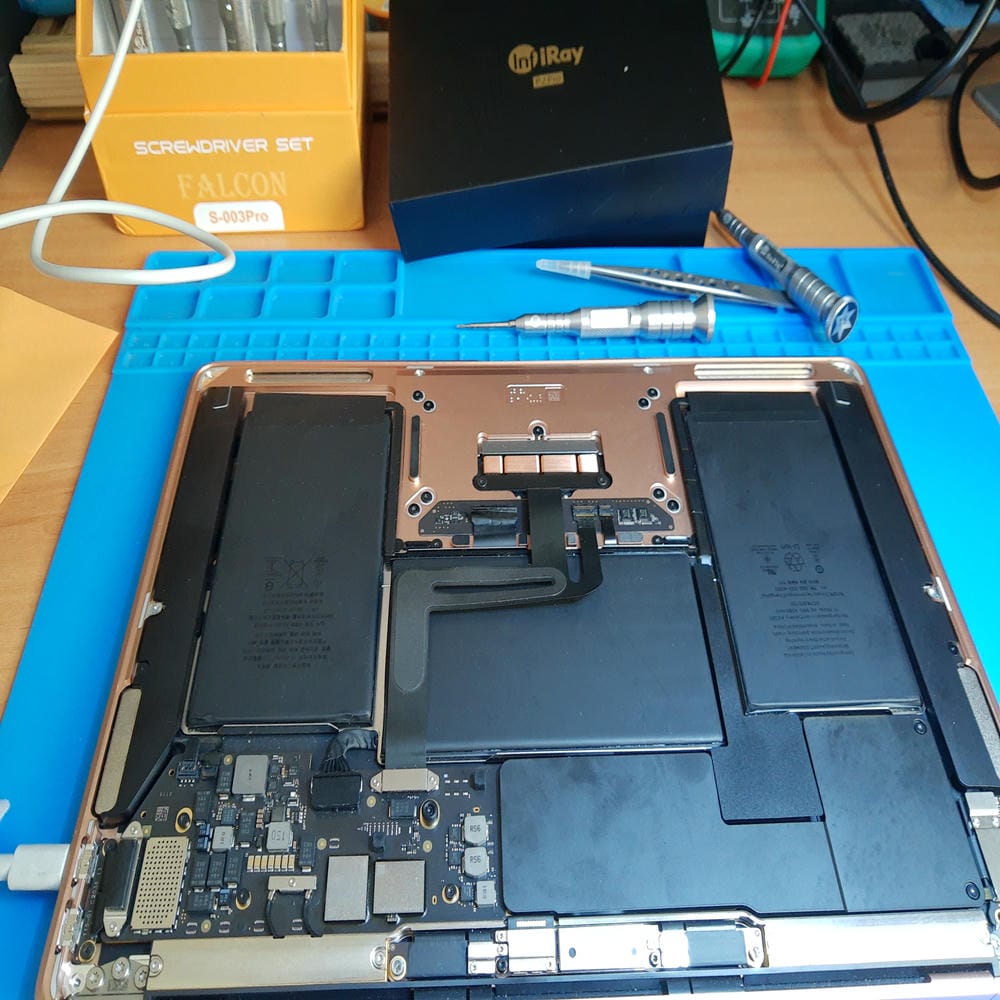

Montaje del MacBook Air A2337
Una vez comprobada la alimentación se volvió a instalar la placa base en el equipo.
Se conectaron nuevamente la batería, la pantalla, el trackpad, el teclado y los demás elementos internos.
Antes de cerrar el MacBook se revisó que todos los conectores estuvieran correctamente instalados.
Pruebas de funcionamiento
Después del montaje se realizaron las siguientes comprobaciones:
✔ Negociación USB-C estable a 20 voltios.
✔ Encendido correcto del MacBook.
✔ Arranque de macOS.
✔ Reconocimiento de la batería.
✔ Funcionamiento de la carga.
✔ Pruebas con los puertos USB-C.
✔ Funcionamiento de pantalla y teclado.
✔ Comprobación del trackpad.
✔ Pruebas de estabilidad.
✔ Ausencia de reinicios o apagados.
Resultado final de la reparación
Después de sustituir UC830, las resistencias y los condensadores afectados, el MacBook volvió a negociar correctamente el voltaje USB-C.
El equipo alcanzó los 20 voltios, completó la secuencia de alimentación y volvió a encender.
Se realizaron pruebas de funcionamiento y estabilidad antes de finalizar el trabajo.
El MacBook Air A2337 fue devuelto al cliente en Barcelona funcionando correctamente.
¿Qué significa que un MacBook permanezca en 5V?
Cuando se conecta un cargador USB-C, el sistema comienza con una comunicación inicial.
Si el MacBook y el cargador completan correctamente la negociación, el voltaje puede aumentar hasta el valor requerido por el equipo.
Cuando permanece en 5 voltios puede indicar que la negociación no se completa o que existe una condición de protección.
Algunas posibles causas son:
✔ Puerto USB-C dañado.
✔ Controlador USB-C averiado.
✔ Fallo en el circuito de carga.
✔ Componentes en cortocircuito.
✔ Problemas en las líneas de comunicación.
✔ Avería en la placa base.
El consumo y el comportamiento del voltaje ayudan a orientar el diagnóstico, pero es necesario realizar mediciones para localizar el origen exacto.
¿Era necesario cambiar toda la placa base?
No.
En este caso la avería pudo localizarse en un componente concreto de la placa base.
La sustitución de UC830 y de los componentes relacionados permitió recuperar el funcionamiento sin cambiar toda la placa lógica.
La reparación a nivel de componente puede reducir el coste y conservar la placa original del MacBook.
No todas las averías son reparables, por lo que la viabilidad debe determinarse mediante diagnóstico.
MacBook Air A2337 con procesador Apple M1
El código A2337 corresponde al MacBook Air de 13 pulgadas equipado con procesador Apple M1.
El número de modelo puede comprobarse en la parte inferior del equipo.
Este modelo puede presentar averías relacionadas con carga USB-C, batería, pantalla, placa base, humedad, teclado y trackpad.
Reparación MacBook Air A2337MacBook Air enviado desde Barcelona
Este MacBook Air A2337 fue recibido desde Barcelona mediante mensajería.
Nuestro laboratorio técnico está ubicado en Godella, Valencia, pero recibimos equipos desde cualquier punto de España.
Antes de enviar el MacBook, el cliente debe contactar por WhatsApp e indicar el modelo, los síntomas y si el equipo ha sido revisado anteriormente.
Una vez terminada la reparación, el equipo se prueba, se protege y se devuelve al cliente mediante transporte.
