Caso real: MacBook Air A2337 enviado desde Bilbao
Recibimos un MacBook Air A2337 enviado desde Bilbao que no mostraba ninguna respuesta al conectarlo al cargador.
El propietario nos indicó que el equipo había sufrido contacto con líquido.
Durante el desmontaje se observaron restos de humedad, sulfato y corrosión en diferentes zonas internas.
El daño no se encontraba limitado a un único componente. La humedad había afectado la placa base, los controladores USB-C, distintos componentes electrónicos y el conjunto del trackpad.
Fue necesario realizar una inspección completa y medir las líneas principales antes de comenzar la reparación.
Estado inicial de la placa base
La inspección visual inicial mostró residuos y signos de contaminación en diferentes zonas del equipo.
En averías por líquido es fundamental revisar tanto la placa principal como las placas auxiliares, conectores y cables flex.
Aunque algunos componentes aparentemente estaban intactos, las mediciones mostraban valores anormales en varias líneas.

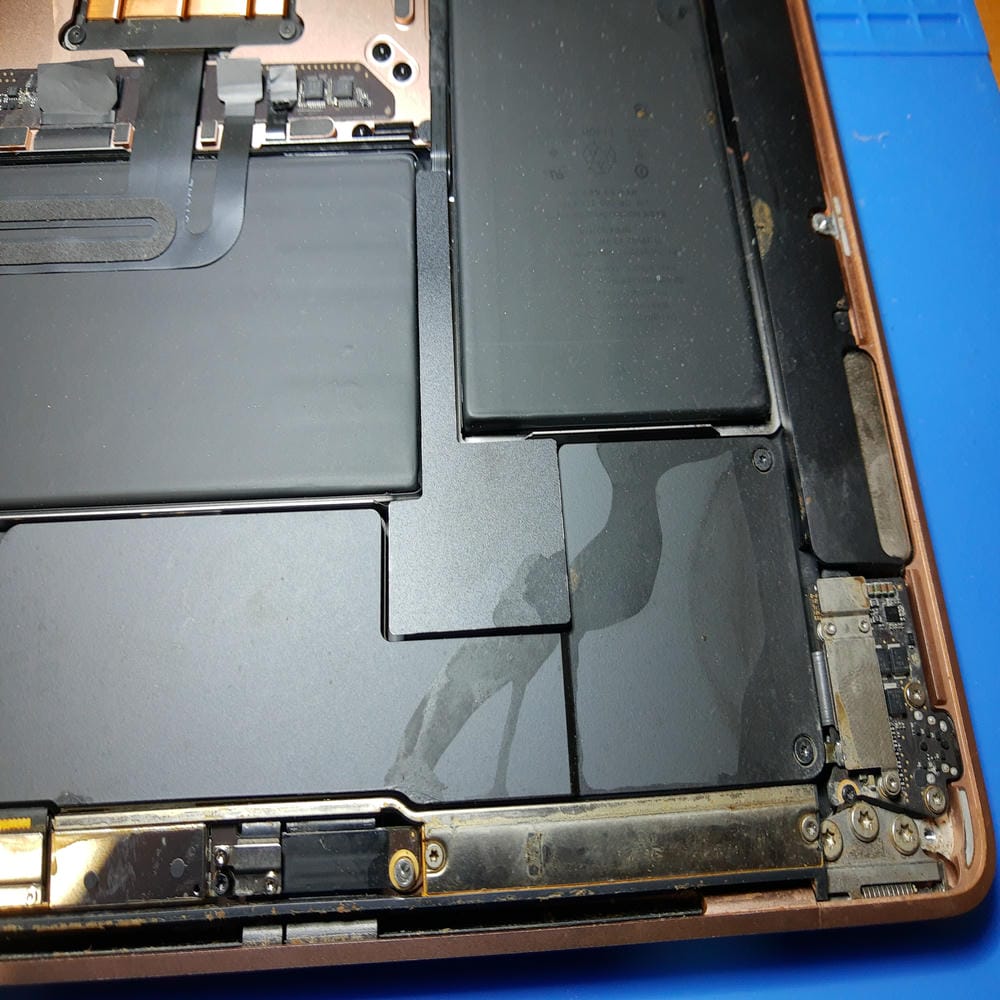

Líquido acumulado en el interior
Durante el desmontaje se observaron marcas evidentes de líquido en las protecciones internas y alrededor de la batería.
El líquido puede desplazarse por el interior del MacBook y alcanzar conectores alejados del punto original de entrada.
Por este motivo no basta con limpiar únicamente la zona aparentemente mojada.

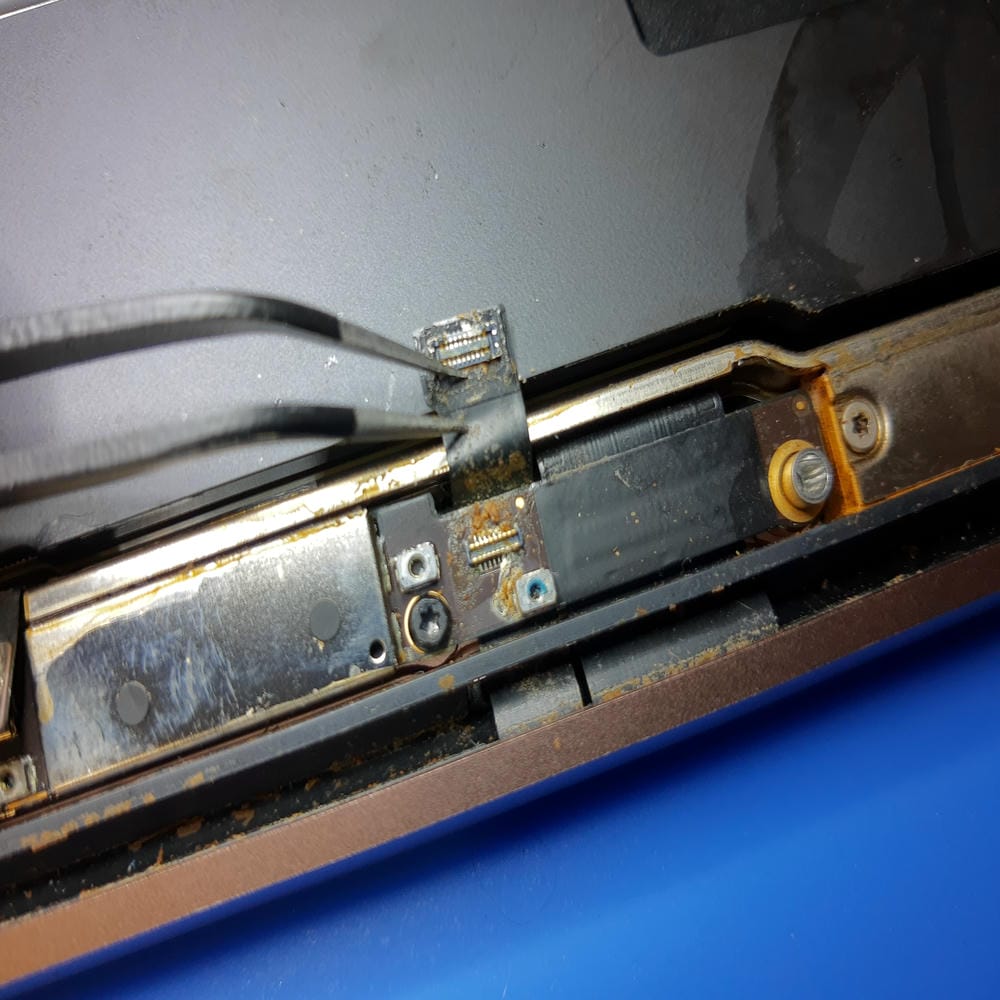

Conector de pantalla afectado por sulfato
Una de las zonas más deterioradas correspondía al conector y al cableado relacionado con la pantalla.
La corrosión había atacado los contactos eléctricos y las soldaduras.
Cuando un conector se encuentra en este estado puede provocar fallos intermitentes, ausencia de respuesta o problemas de comunicación con otros circuitos del equipo.

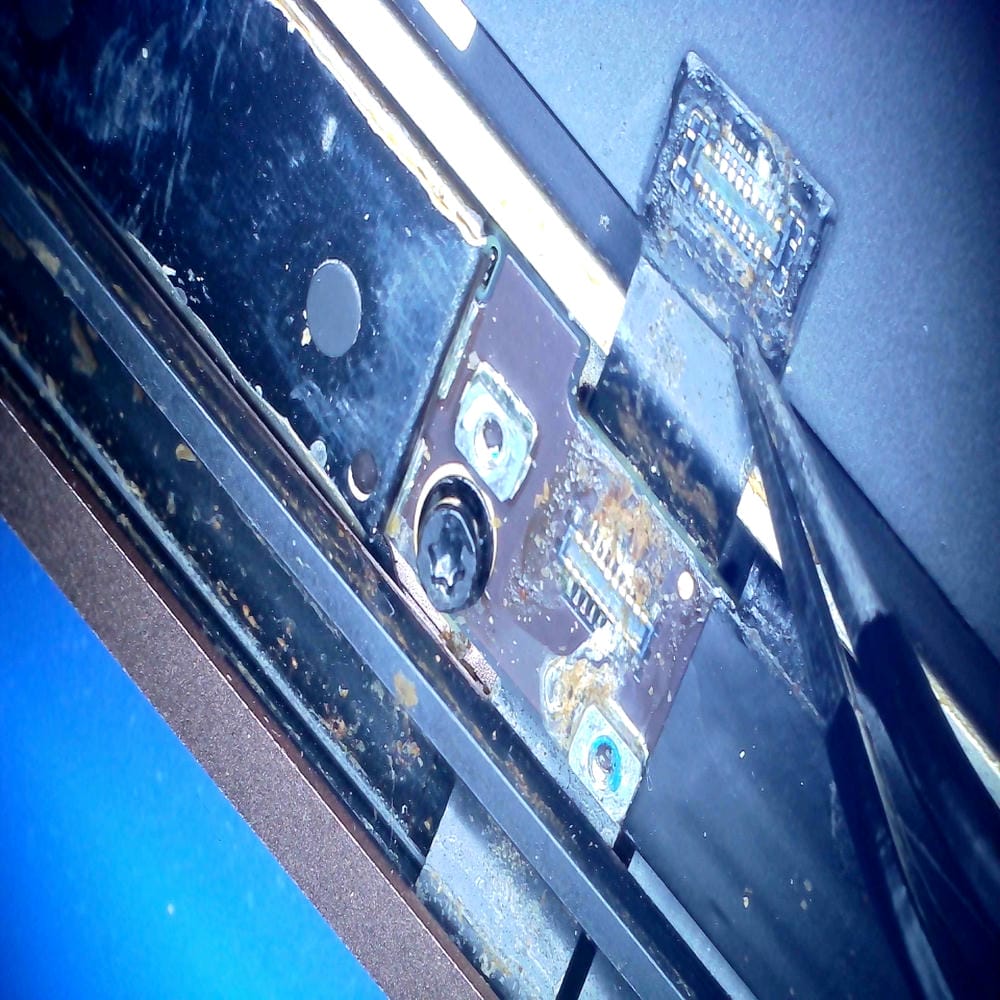

Inspección ampliada del daño
Mediante aumento se pudo comprobar la extensión real del daño.
El sulfato había afectado las pistas, los terminales del conector y componentes cercanos.
La zona fue limpiada y revisada para determinar qué elementos podían recuperarse y cuáles debían sustituirse.

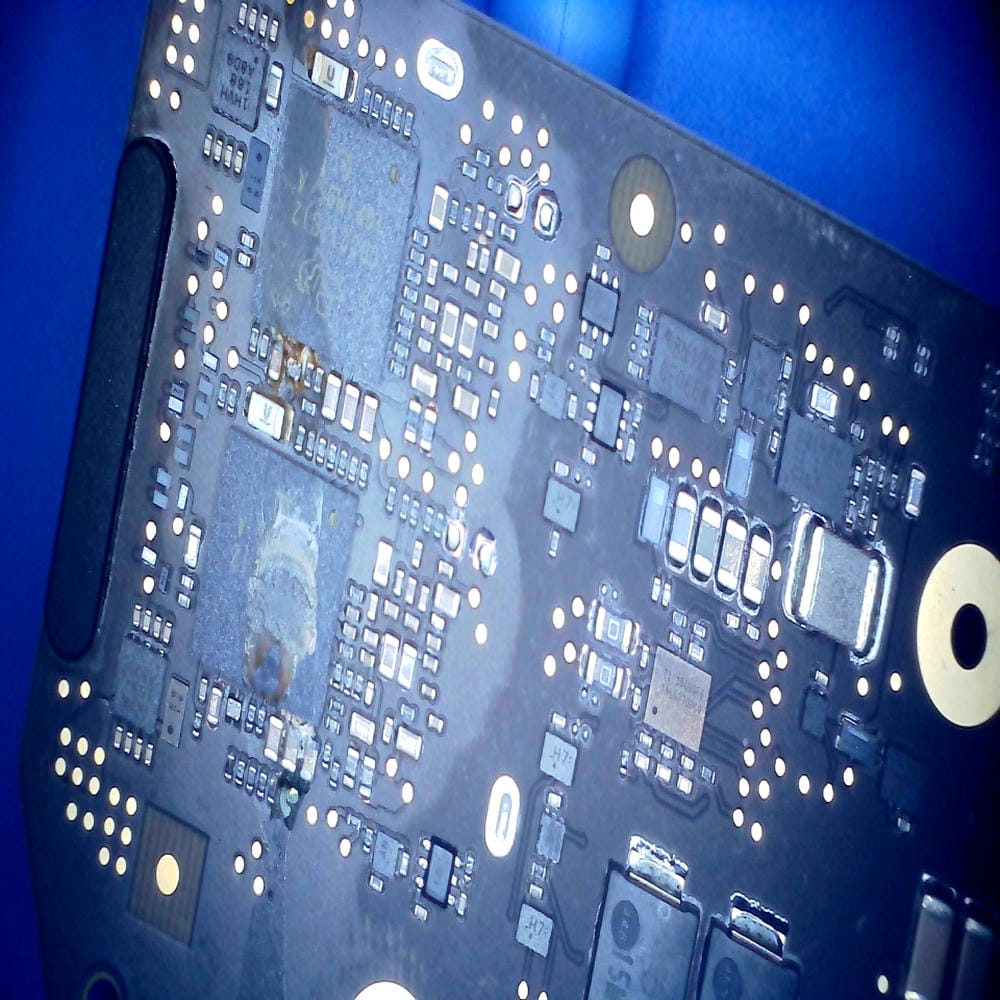

Daños en los controladores USB-C CD3217B
El diagnóstico electrónico permitió detectar daños en los controladores CD3217B encargados de gestionar los puertos USB-C.
Estos circuitos participan en la detección del cargador y en la negociación de la alimentación mediante USB-C.
Cuando se dañan, el MacBook puede permanecer en 5 voltios, no negociar la tensión correcta o no mostrar consumo alguno.
En este equipo también se encontraron resistencias y condensadores afectados alrededor de los circuitos de alimentación.
Resistencias y condensadores afectados
La humedad había alterado diferentes componentes de pequeño tamaño alrededor de los circuitos principales.
Se comprobaron individualmente resistencias, condensadores, bobinas y líneas de alimentación.
Los componentes dañados o desvalorizados fueron retirados y sustituidos por otros con las especificaciones correspondientes.

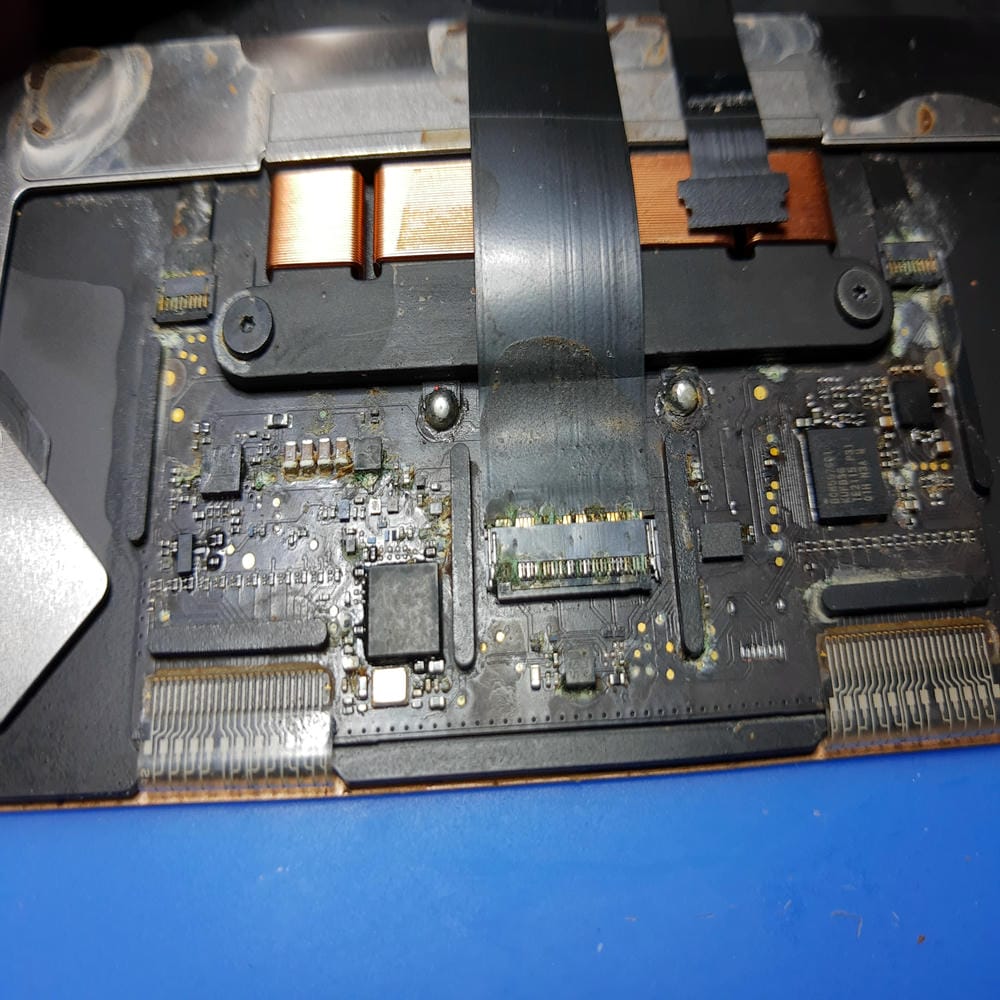

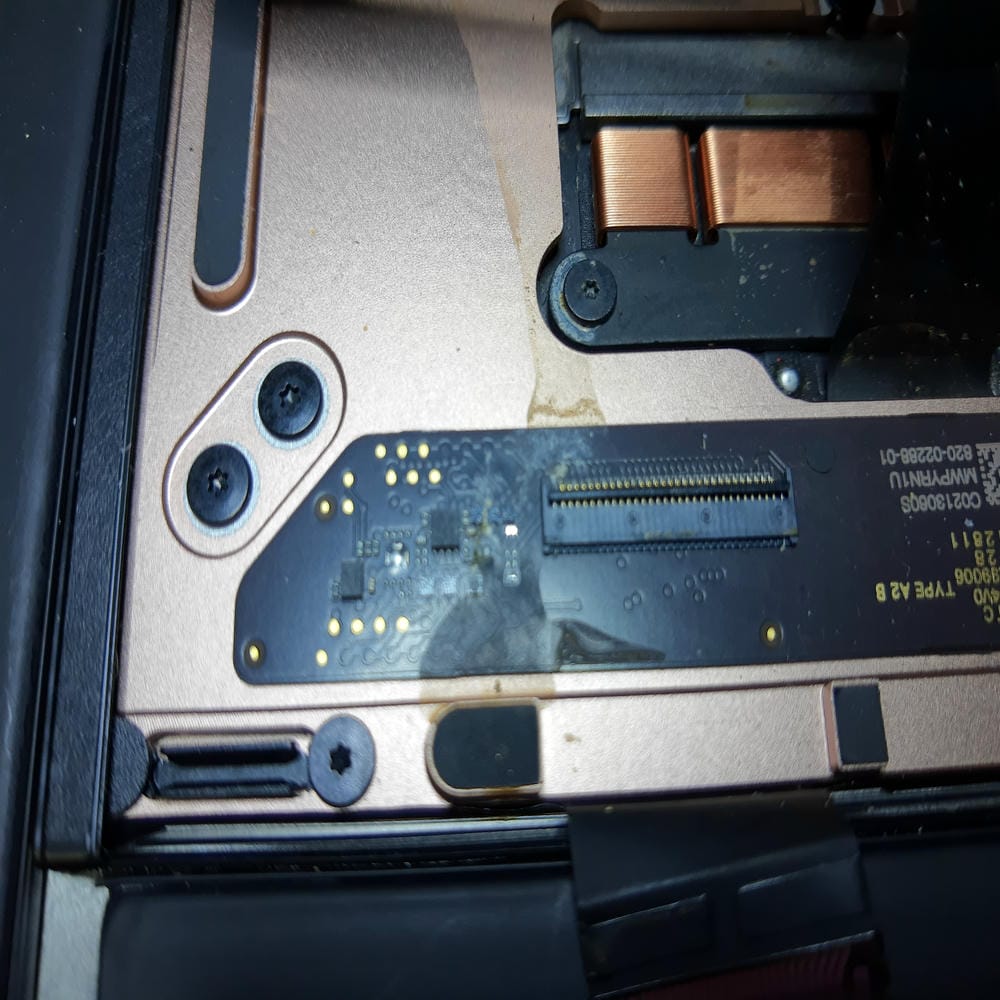

Corrosión en la placa del trackpad
La placa electrónica situada debajo del trackpad también presentaba corrosión importante.
Se observaron restos de sulfato alrededor de conectores, circuitos integrados y componentes SMD.
Toda la zona fue desmontada para poder limpiarla y comprobar las continuidades eléctricas.

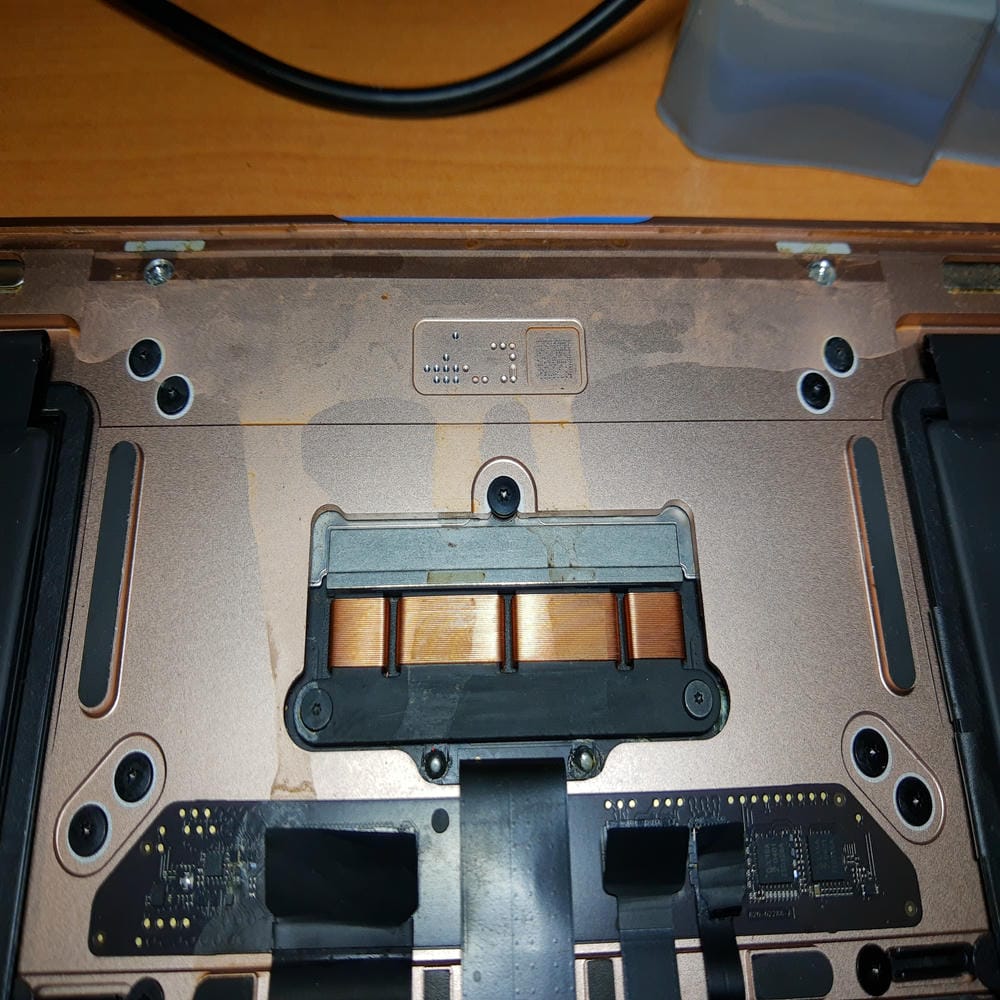

Revisión del cable y placa auxiliar
Además de la placa base se revisó la tarjeta auxiliar situada en la zona del trackpad.
Se comprobaron conectores, pistas, cables flex y señales de comunicación.
Las zonas contaminadas fueron limpiadas cuidadosamente antes de volver a realizar las mediciones.

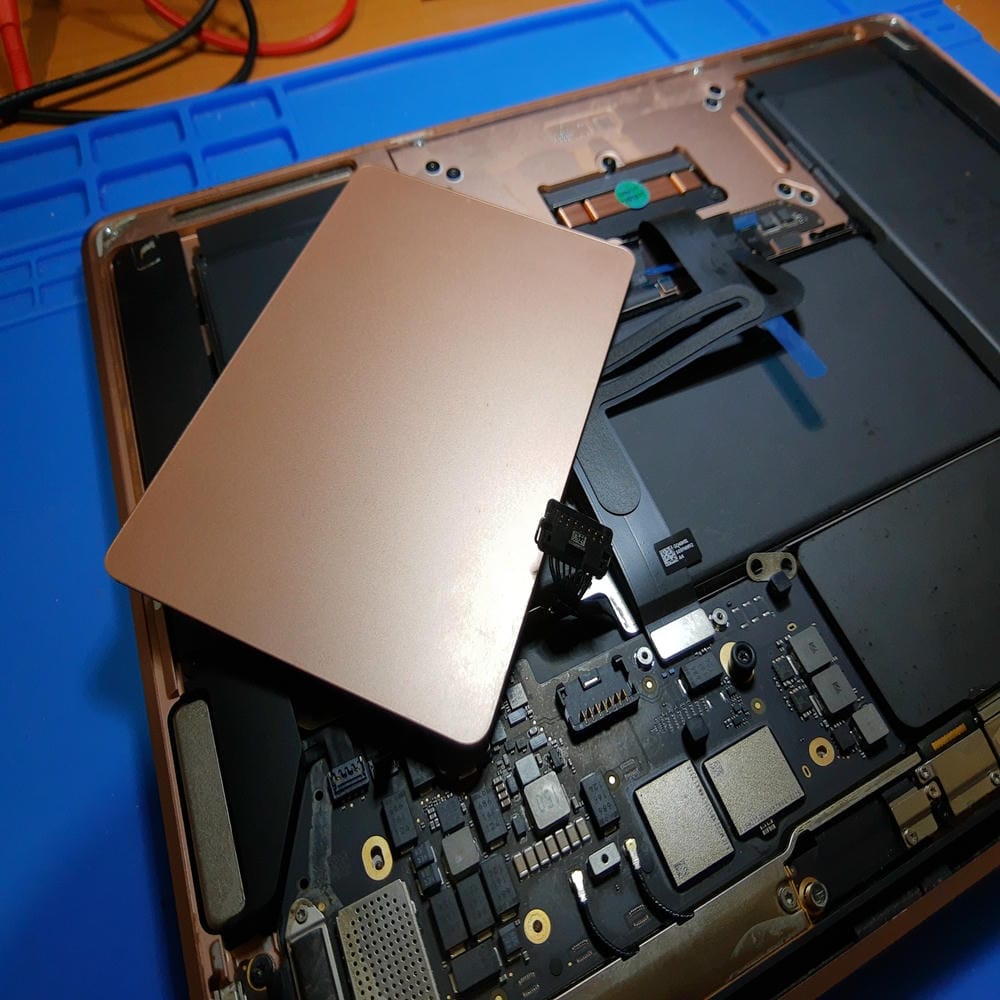

Limpieza y reparación electrónica
La reparación incluyó la limpieza electrónica de las zonas afectadas, la revisión de conectores y la sustitución de componentes dañados.
Se realizaron las siguientes tareas:
✔ Limpieza de restos de líquido y sulfato.
✔ Diagnóstico de los controladores CD3217B.
✔ Revisión de las líneas USB-C.
✔ Sustitución de resistencias desvalorizadas.
✔ Sustitución de condensadores afectados.
✔ Limpieza del circuito del trackpad.
✔ Revisión de conectores y cables flex.
✔ Comprobación de cortocircuitos.
✔ Pruebas de carga y encendido.
Pruebas después de la reparación
Antes de cerrar el MacBook se realizaron diferentes comprobaciones electrónicas.
Se verificó:
✔ Correcta detección del cargador USB-C.
✔ Negociación de la tensión de alimentación.
✔ Ausencia de cortocircuitos en las líneas principales.
✔ Funcionamiento de los controladores USB-C.
✔ Secuencia de encendido de la placa base.
✔ Funcionamiento del teclado y trackpad.
✔ Carga de batería.
✔ Arranque del sistema operativo.

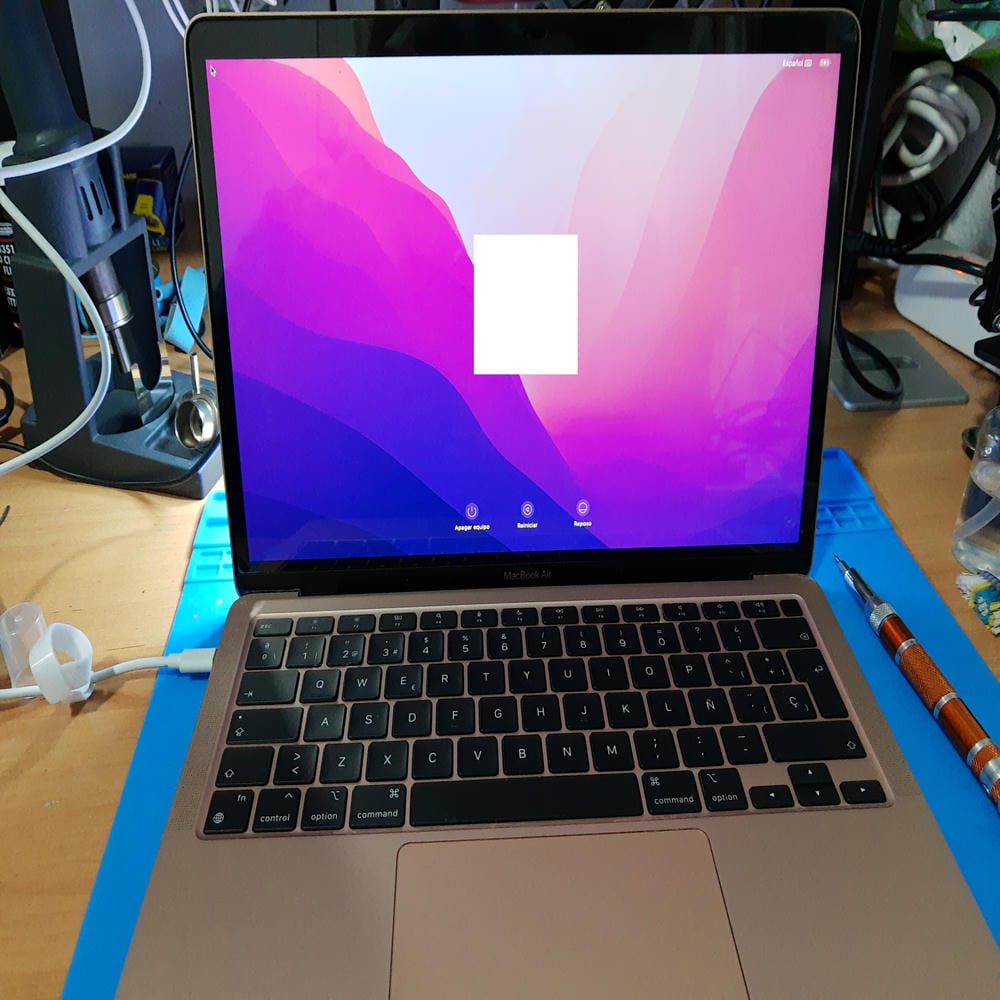

MacBook Air A2337 funcionando nuevamente
Después de completar la reparación y volver a montar el equipo, el MacBook Air encendió correctamente.
El sistema operativo inició con normalidad y se realizaron pruebas de funcionamiento y estabilidad.
La reparación permitió recuperar el equipo sin tener que sustituir la placa base completa.
El MacBook fue preparado para su devolución al propietario en Bilbao.
¿Qué daños puede causar un líquido en un MacBook Air M1?
El contacto con líquido puede provocar daños en diferentes circuitos:
✔ Controladores USB-C.
✔ Circuito de carga.
✔ Resistencias y condensadores.
✔ Conectores de teclado y trackpad.
✔ Placas auxiliares.
✔ Cables flex.
✔ Líneas de alimentación.
✔ Placa base.
Aunque el equipo continúe funcionando después del derrame, la corrosión puede avanzar durante días o semanas.
¿Qué hacer si se moja un MacBook?
Si un MacBook entra en contacto con líquido:
✔ Apágalo inmediatamente.
✔ Desconecta el cargador.
✔ No intentes encenderlo repetidamente.
✔ No utilices secador ni fuentes de calor.
✔ No lo introduzcas en arroz.
✔ Solicita una inspección interna lo antes posible.
Continuar utilizando el equipo puede provocar nuevos cortocircuitos y agravar los daños.
Información relacionada
Preguntas frecuentes
¿Por qué no encendía este MacBook Air A2337?
El líquido había provocado daños en los controladores USB-C CD3217B, resistencias, condensadores, conectores y circuitos relacionados con el trackpad.
¿Los controladores CD3217B pueden impedir el encendido?
Sí. Si estos controladores están dañados, el cargador puede no negociar correctamente la alimentación necesaria para encender el equipo.
¿El trackpad también estaba afectado?
Sí. El conjunto del trackpad, sus conectores y su placa auxiliar presentaban una cantidad importante de sulfato y corrosión.
¿Se cambió la placa base completa?
No. Se realizó una reparación electrónica sobre la placa original, actuando únicamente sobre los circuitos y componentes afectados.
¿El MacBook volvió a funcionar?
Sí. Después de la reparación el equipo volvió a encender y arrancar correctamente.
