MacBook Air A2337 recibido sin encender
Recibimos un MacBook Air A2337 que no encendía.
Ante este tipo de avería se realizó un diagnóstico electrónico de la placa base para comprobar las líneas de alimentación y localizar el origen del fallo.
Durante las comprobaciones se detectó un cortocircuito en la línea PPVBUS_USBC0.

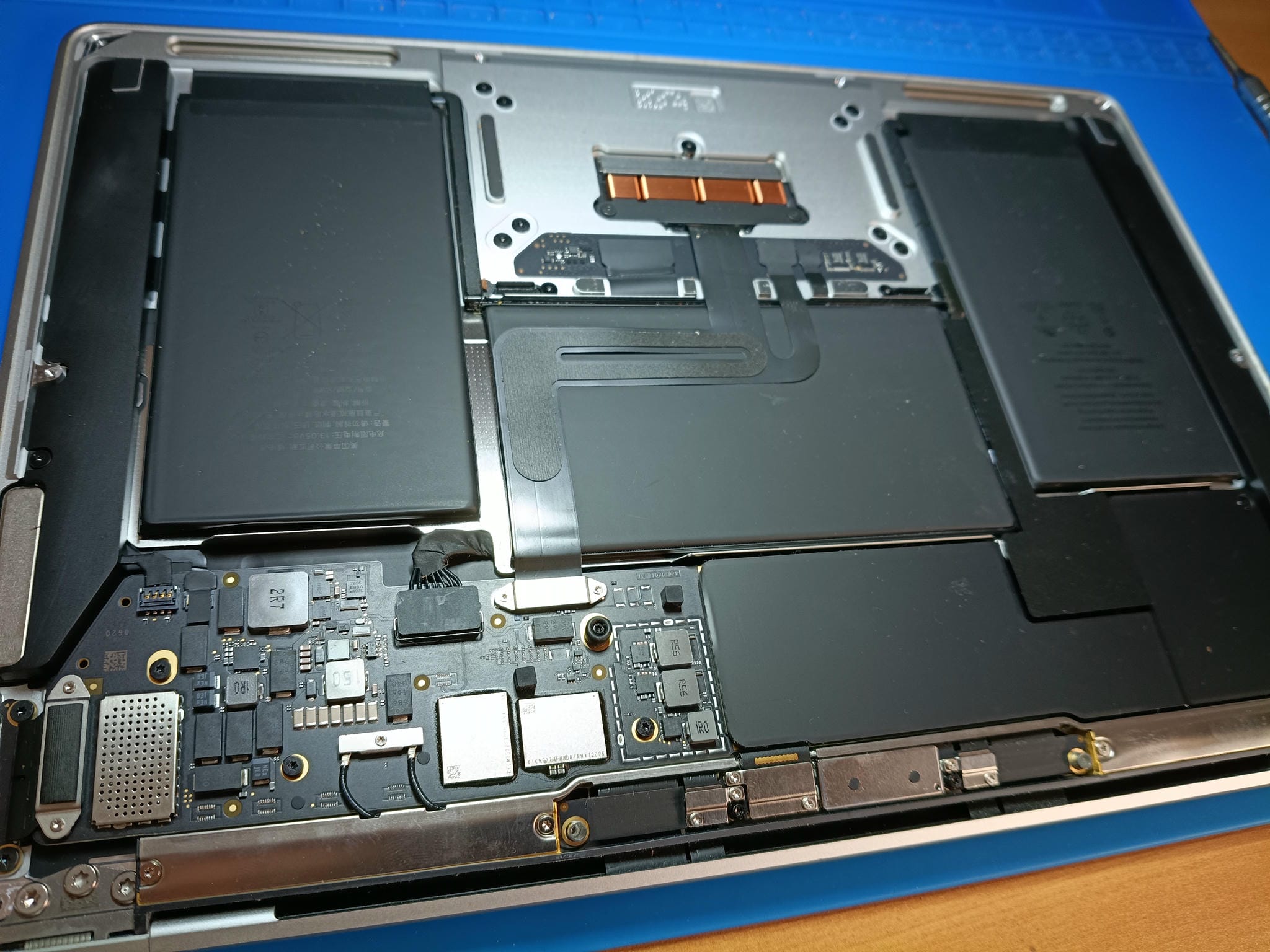

Acceso a la placa base del MacBook Air
Para continuar con el diagnóstico fue necesario acceder a la placa lógica y preparar el equipo para su desmontaje.
Trabajar directamente sobre la placa permite realizar las comprobaciones electrónicas necesarias y acceder a los componentes implicados en la avería.

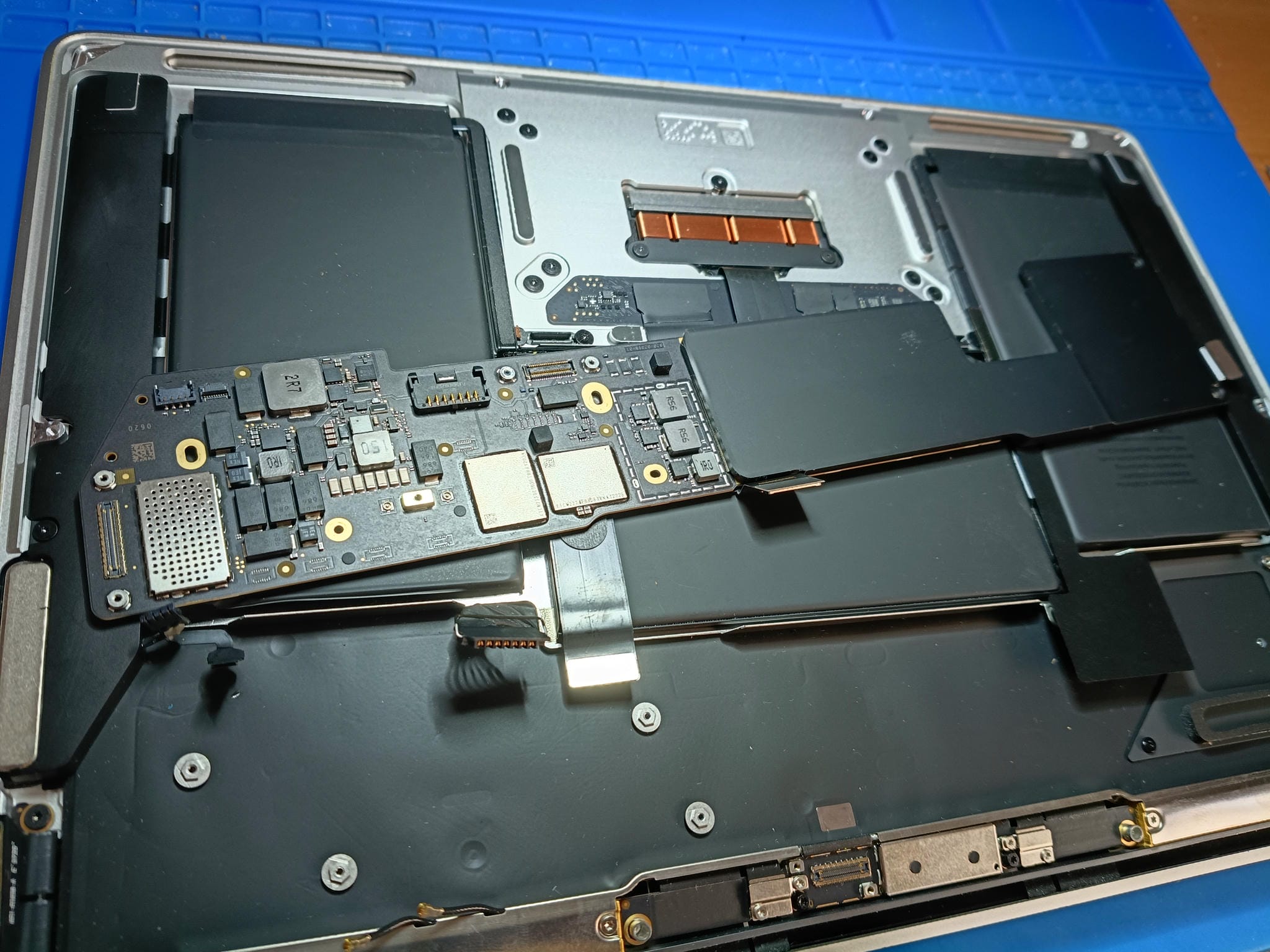

Desmontaje de la placa base
La placa base se retiró del equipo para poder trabajar sobre ella y continuar con el diagnóstico a nivel de componente.
Una vez fuera del MacBook fue posible inspeccionar y comprobar las diferentes zonas de la placa.

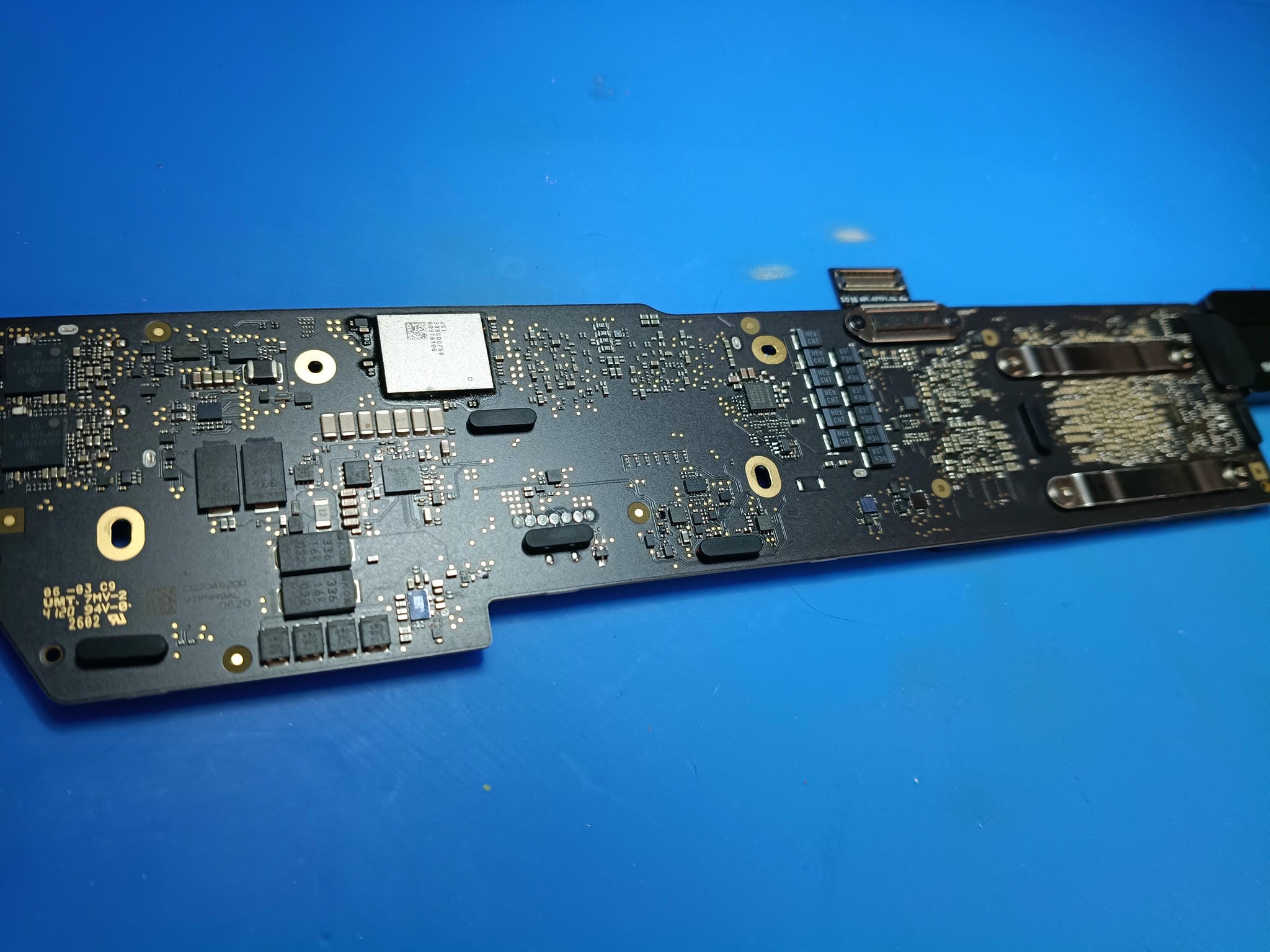

Placa base preparada para el diagnóstico
Las comprobaciones realizadas permitieron localizar un cortocircuito en PPVBUS_USBC0.
A partir de este punto se continuó trabajando sobre los componentes asociados a la zona afectada para determinar qué elementos debían ser sustituidos.

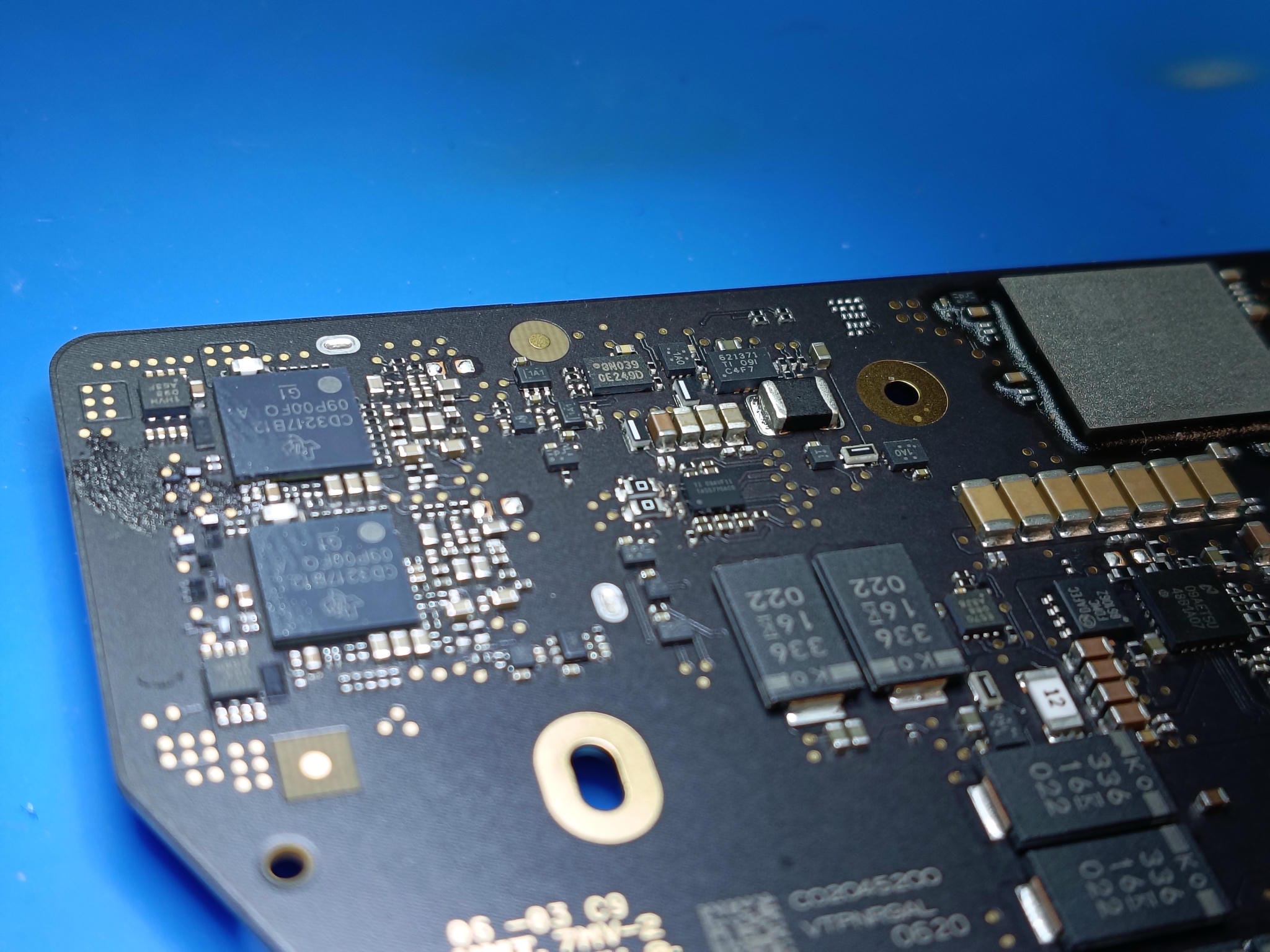

Inspección de los componentes de la placa
La reparación requería trabajar directamente sobre los componentes relacionados con el cortocircuito detectado.
Entre los componentes implicados se encontraban DZF620, los controladores UF400 y UF500, DZF667, CF625, CF628, CF627 y CF620.

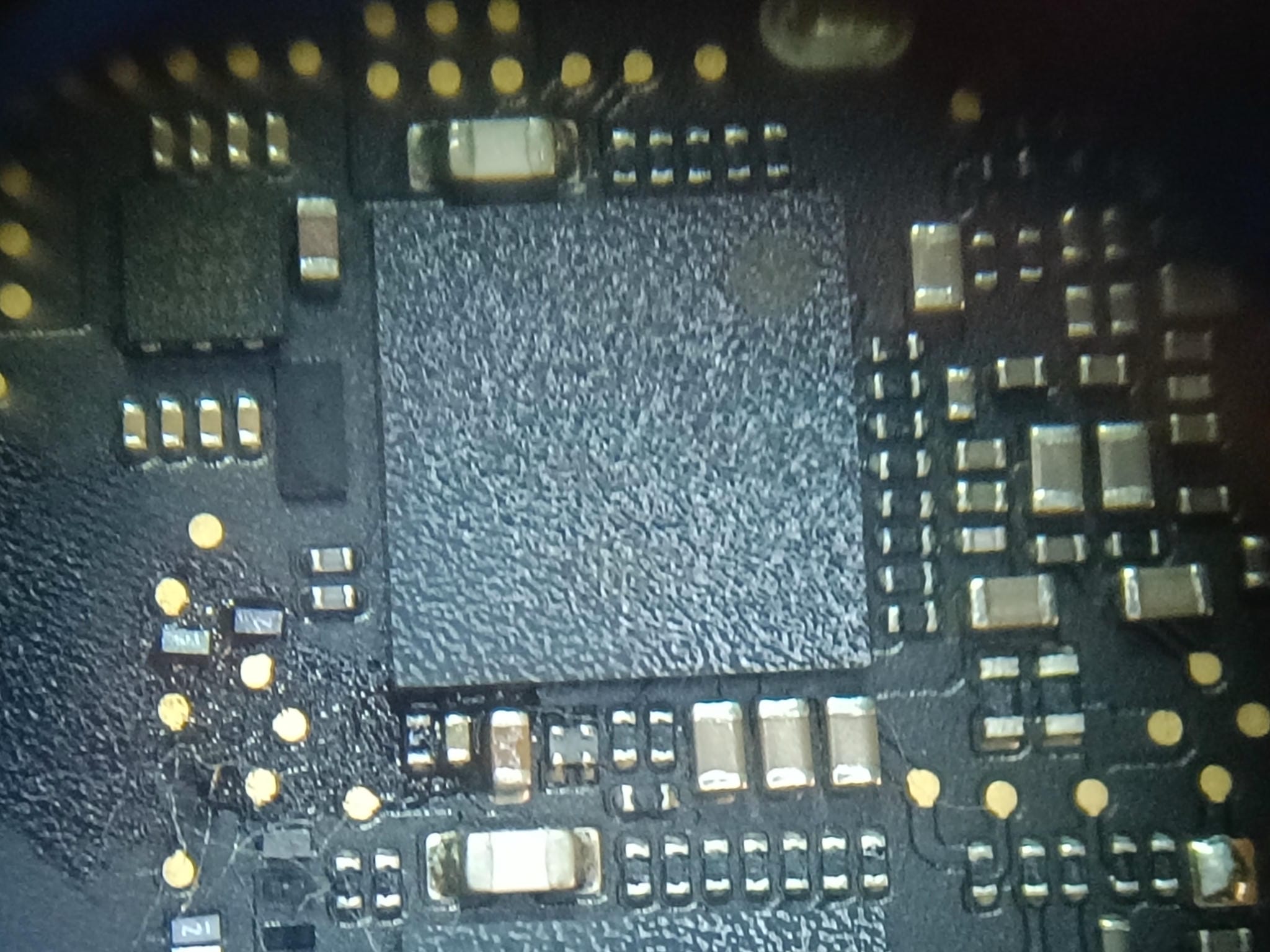

Trabajo a nivel de componente
La intervención se realizó a nivel de componente sobre la placa base original del MacBook Air.
Este tipo de reparación requiere trabajar bajo aumento debido al reducido tamaño de los componentes y de sus puntos de soldadura.

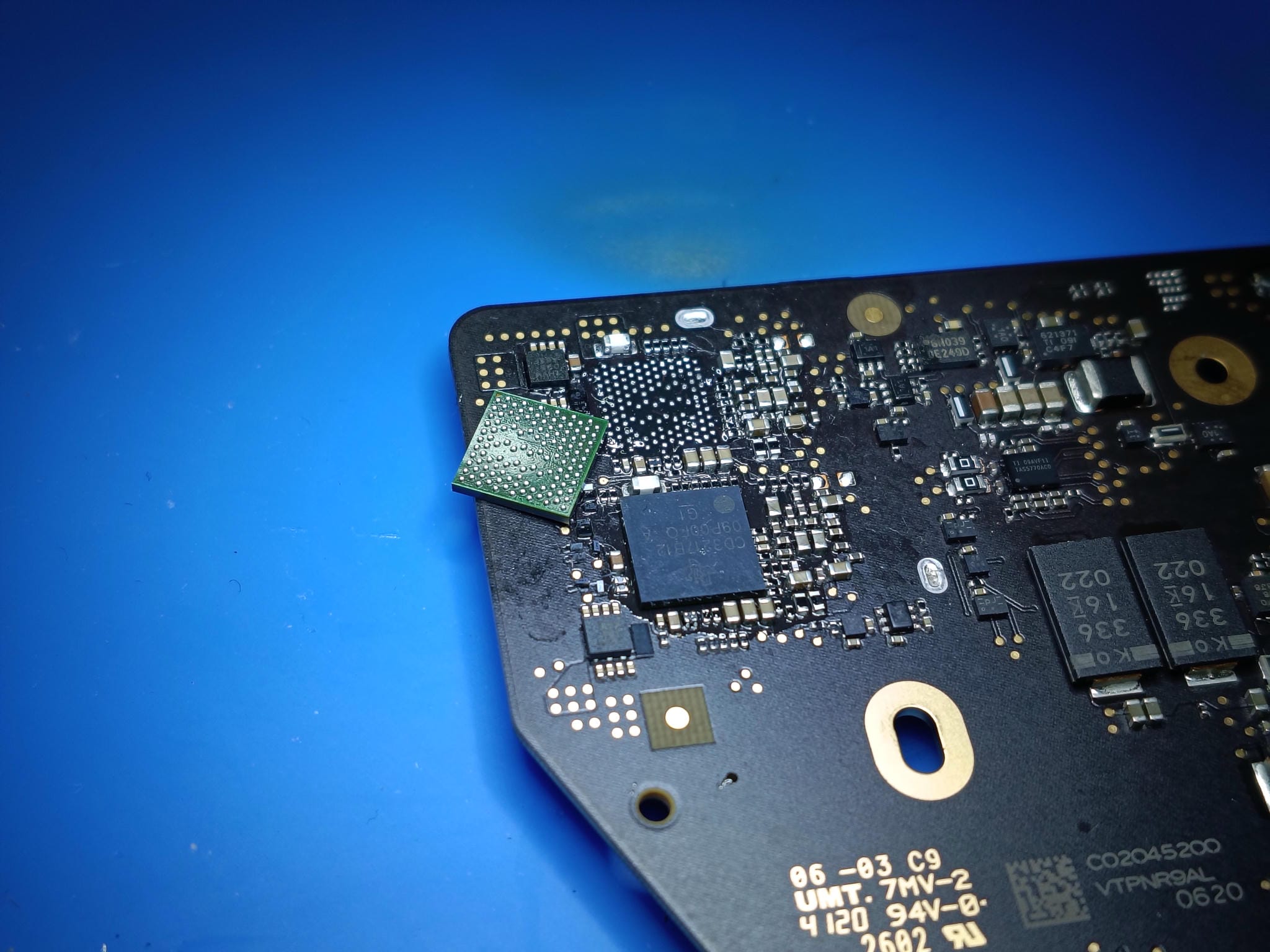

Retirada de uno de los controladores
Para sustituir los componentes afectados fue necesario retirar los elementos correspondientes de la placa.
Una vez retirados se pudo trabajar sobre los puntos de soldadura y preparar correctamente la zona para instalar los componentes de sustitución.
Sustitución de componentes afectados
Se procedió a sustituir los componentes afectados: DZF620, UF400, UF500, DZF667, CF625, CF628, CF627 y CF620.
La reparación se realizó directamente sobre la placa original del MacBook Air A2337.

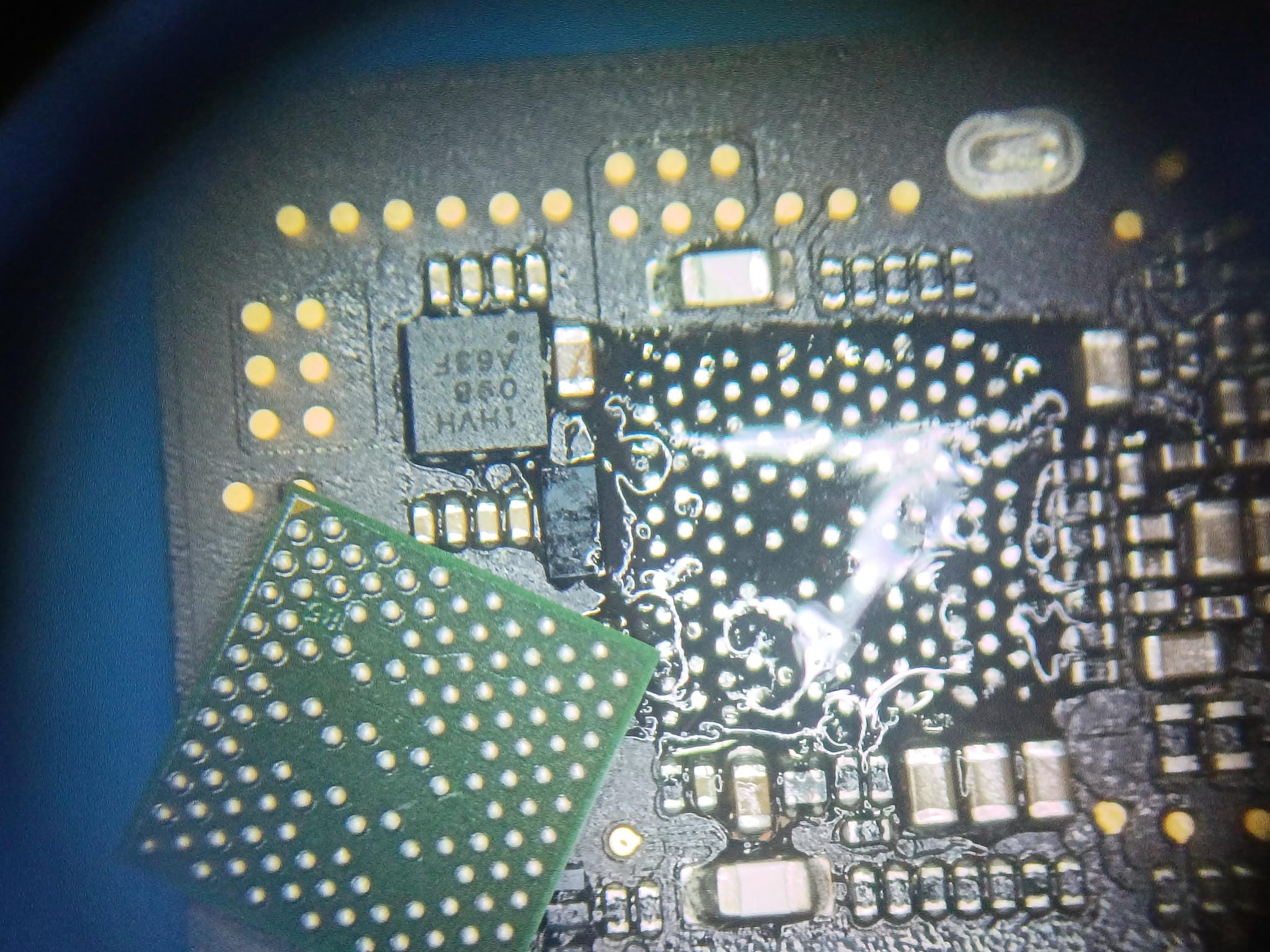

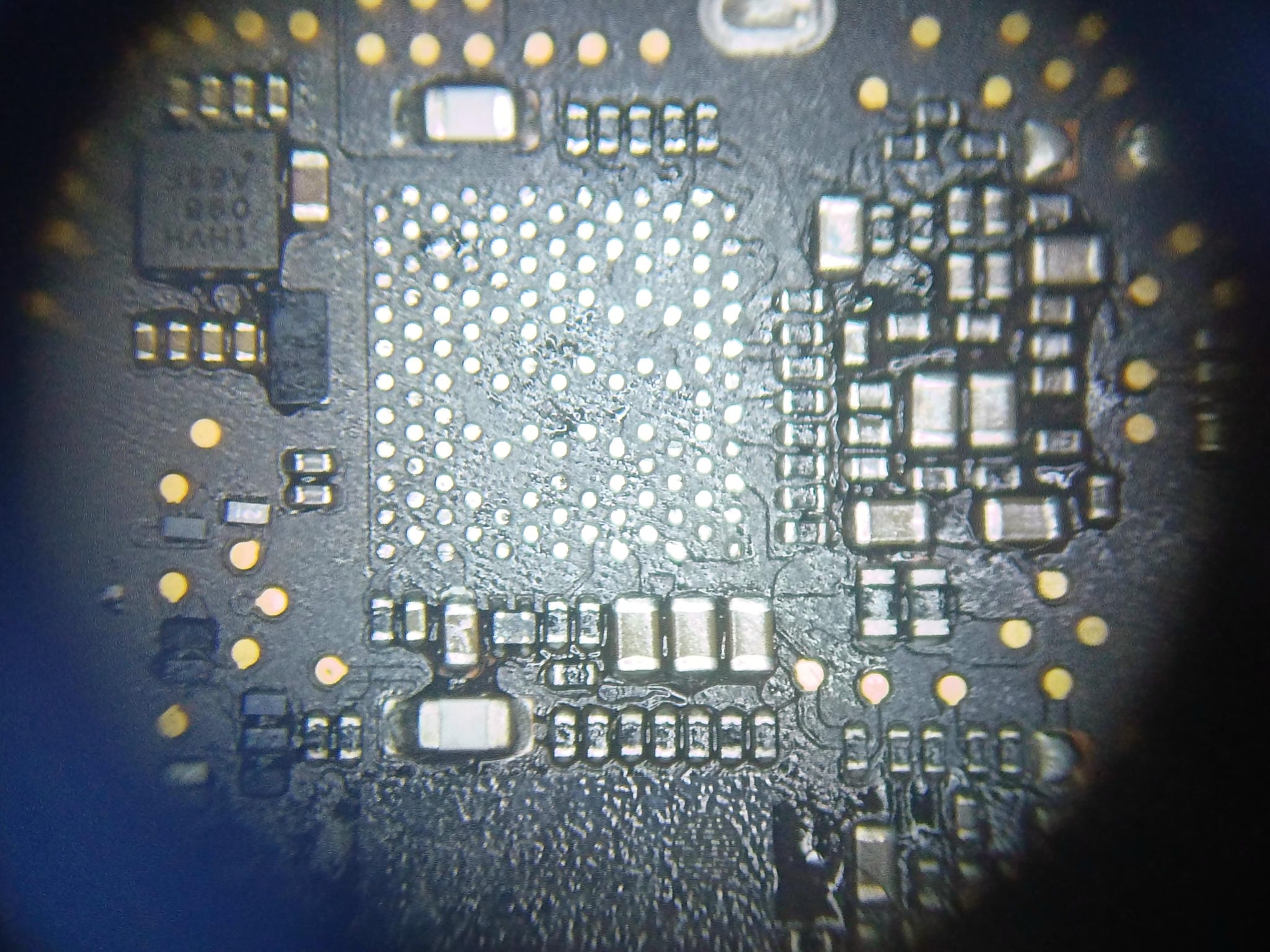

Intervención sobre la zona del controlador
Después de retirar los componentes necesarios se prepararon las zonas de soldadura para completar la sustitución.
Finalizada la intervención se realizaron las comprobaciones correspondientes antes de volver a instalar la placa base en el equipo.

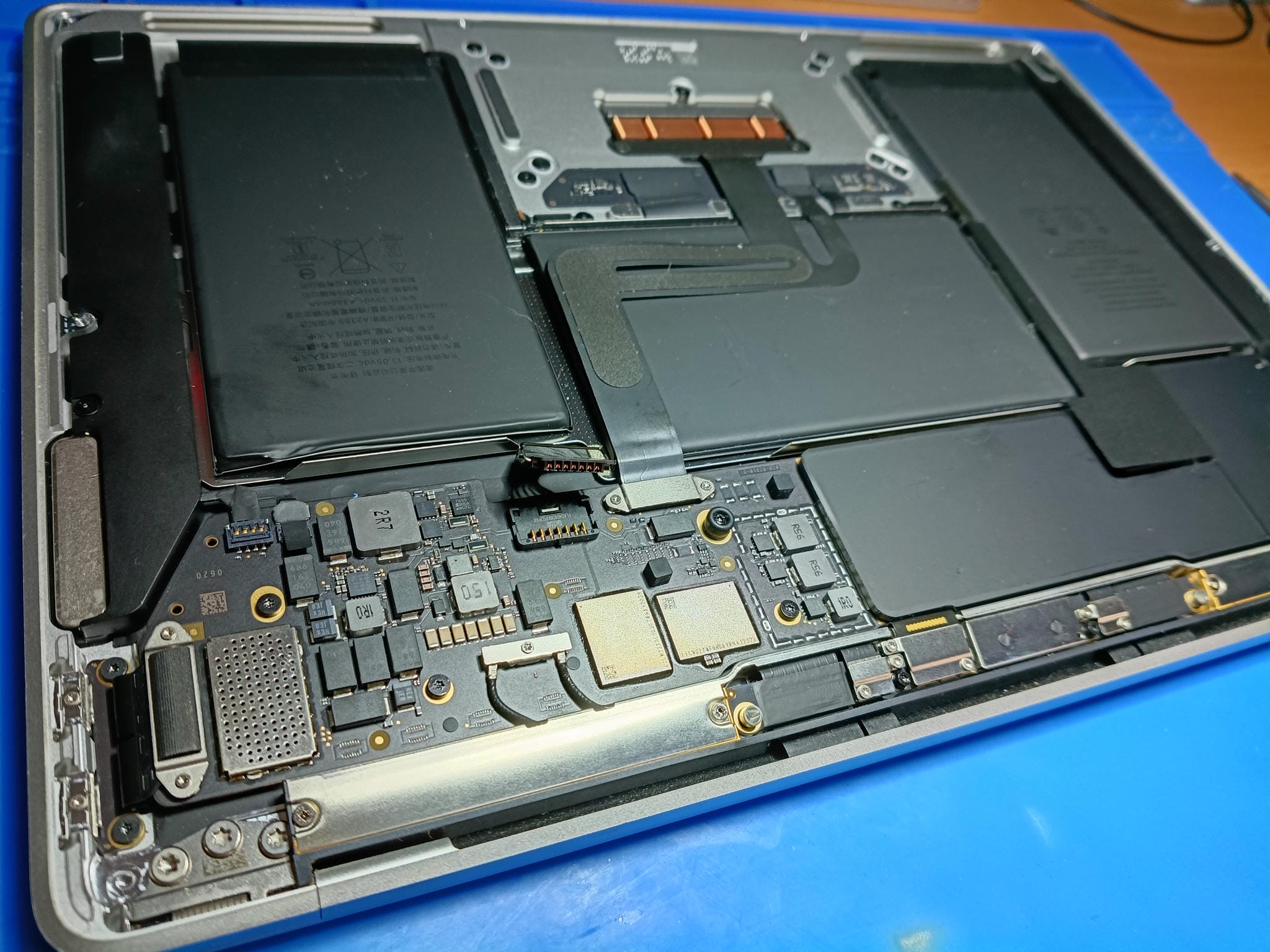

Montaje de la placa base reparada
Después de sustituir los componentes afectados y realizar las comprobaciones electrónicas, la placa base se instaló nuevamente en el MacBook.
Se completó el montaje y se realizaron las pruebas de funcionamiento del equipo.
El MacBook Air A2337 volvió a encender correctamente.
Trabajo realizado
✔ Diagnóstico electrónico del MacBook Air A2337.
✔ Desmontaje del equipo.
✔ Acceso y retirada de la placa base.
✔ Comprobación de líneas de alimentación.
✔ Detección del cortocircuito.
✔ Localización del corto en PPVBUS_USBC0.
✔ Diagnóstico de los componentes implicados.
✔ Sustitución de DZF620.
✔ Sustitución del controlador UF400.
✔ Sustitución del controlador UF500.
✔ Sustitución de DZF667.
✔ Sustitución de CF625.
✔ Sustitución de CF628.
✔ Sustitución de CF627.
✔ Sustitución de CF620.
✔ Comprobaciones electrónicas posteriores.
✔ Montaje de la placa base.
✔ Prueba de encendido.
✔ Pruebas finales de funcionamiento.
¿Cómo puede un cortocircuito en PPVBUS_USBC0 impedir el encendido?
Las líneas de alimentación asociadas a los puertos USB-C forman parte del sistema encargado de gestionar la entrada de alimentación del MacBook.
Un cortocircuito en PPVBUS_USBC0 puede alterar el funcionamiento normal de esta sección de la placa e impedir que el equipo complete correctamente su secuencia de alimentación.
En este MacBook Air A2337 fue necesario localizar la línea afectada y trabajar sobre los componentes implicados para recuperar el funcionamiento de la placa original.
Servicios relacionados
Preguntas frecuentes
¿Qué modelo se reparó?
Un MacBook Air A2337.
¿Qué problema presentaba?
El equipo no encendía.
¿Dónde estaba localizado el cortocircuito?
En la línea PPVBUS_USBC0.
¿Qué componentes se sustituyeron?
DZF620, los controladores UF400 y UF500, DZF667, CF625, CF628, CF627 y CF620.
¿Fue necesario cambiar la placa base?
No. La reparación se realizó sobre la placa base original a nivel de componente.
¿El MacBook volvió a encender?
Sí. Después de la reparación y el montaje, el MacBook Air A2337 volvió a encender correctamente.
