MacBook Air A1932 que no encendía

Recibimos en nuestro laboratorio un MacBook Air A1932 enviado desde Madrid porque el equipo no encendía.

El MacBook no reaccionaba al conectar el cargador y no mostraba ningún signo de funcionamiento.

Después de realizar las primeras mediciones se comprobó que el problema estaba relacionado con el sistema de entrada de alimentación y los puertos USB-C.

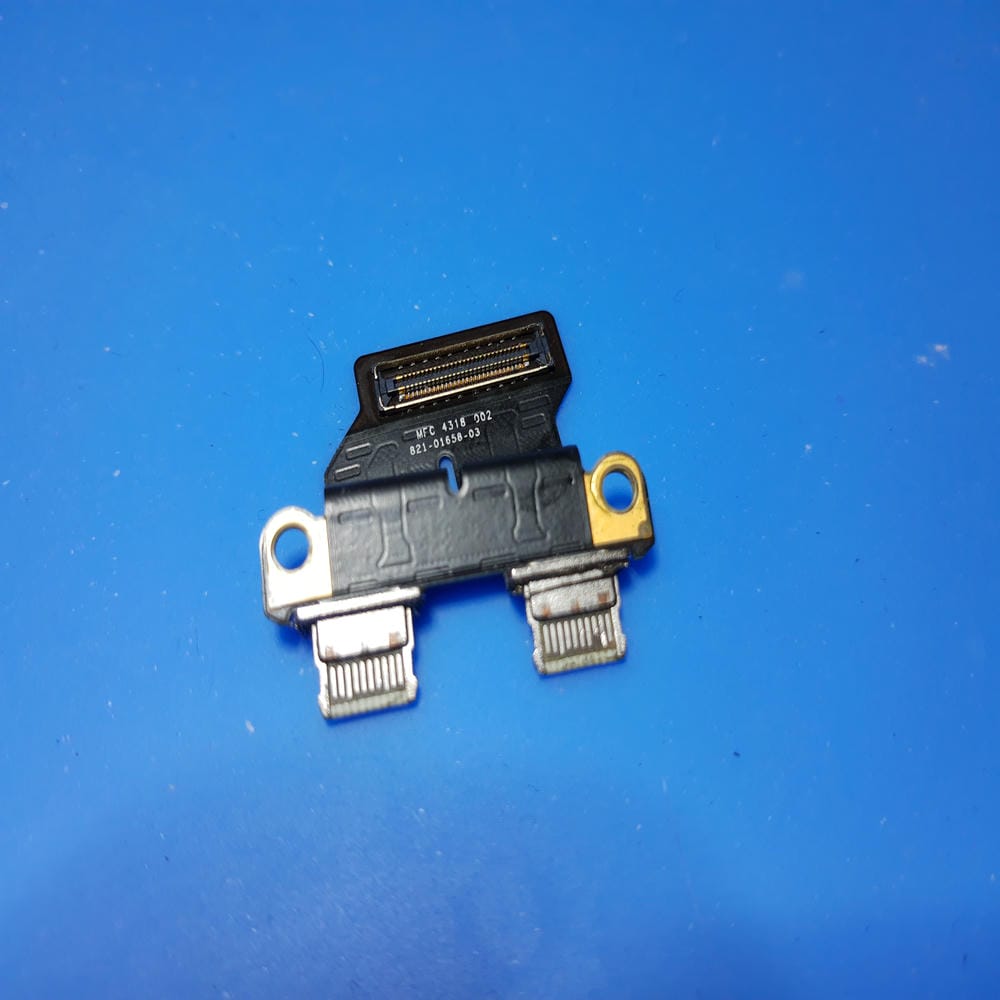

Al desmontar el equipo se localizaron daños provocados por humedad en ambos módulos USB-C.

También se detectaron varias resistencias con valores incorrectos dentro del circuito relacionado con la carga.

Se sustituyeron los puertos USB-C, se cambiaron las resistencias afectadas y se realizaron comprobaciones eléctricas antes de volver a montar el equipo.

Después de la intervención, el MacBook volvió a encender y a funcionar correctamente.

El equipo se recibió completamente apagado y sin respuesta al conectar el adaptador de corriente.

Antes de desmontar la placa base se comprobaron el cargador, el cable USB-C, la batería y el consumo eléctrico.

La falta de encendido podía deberse a distintos elementos, por lo que fue necesario seguir el circuito de entrada de alimentación.

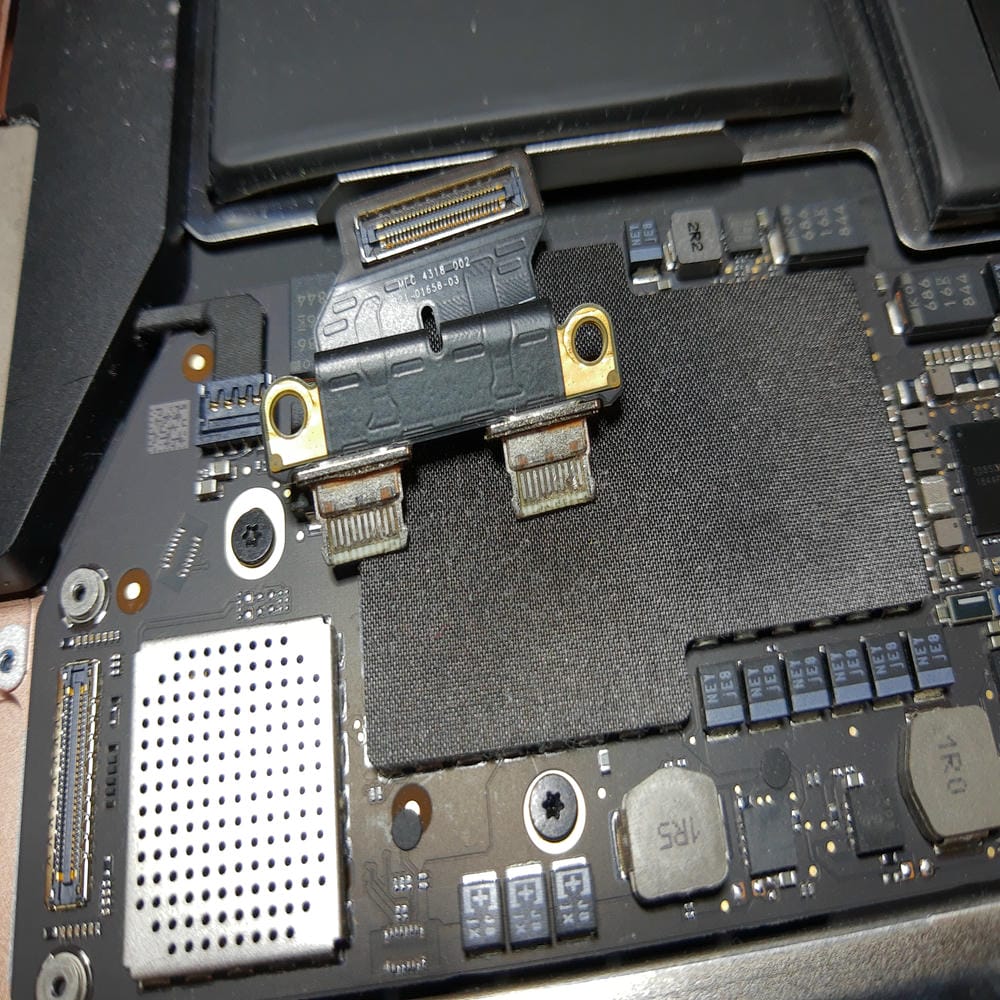

Durante la inspección se observaron restos de humedad y corrosión en los contactos de los puertos USB-C.

Aunque externamente un conector puede parecer en buen estado, la humedad puede dañar los contactos internos y afectar la comunicación con el cargador.

En este modelo, los módulos USB-C intervienen directamente en la negociación del voltaje de carga.

Cuando esta comunicación falla, el cargador puede permanecer en el voltaje inicial y el MacBook no recibe la alimentación necesaria para arrancar.

El diagnóstico se realizó mediante mediciones de resistencia, continuidad, tensión y consumo.

Se comprobaron:

✔ Estado del cargador y cable USB-C.

✔ Negociación de voltaje entre cargador y MacBook.

✔ Estado físico de los dos puertos USB-C.

✔ Continuidad de las líneas de alimentación.

✔ Componentes de protección de entrada.

✔ Resistencias del circuito de detección y comunicación.

✔ Ausencia de cortocircuitos en las líneas principales.

✔ Estado de la batería.

Las mediciones confirmaron que los módulos USB-C estaban dañados y que varias resistencias habían perdido su valor correcto.

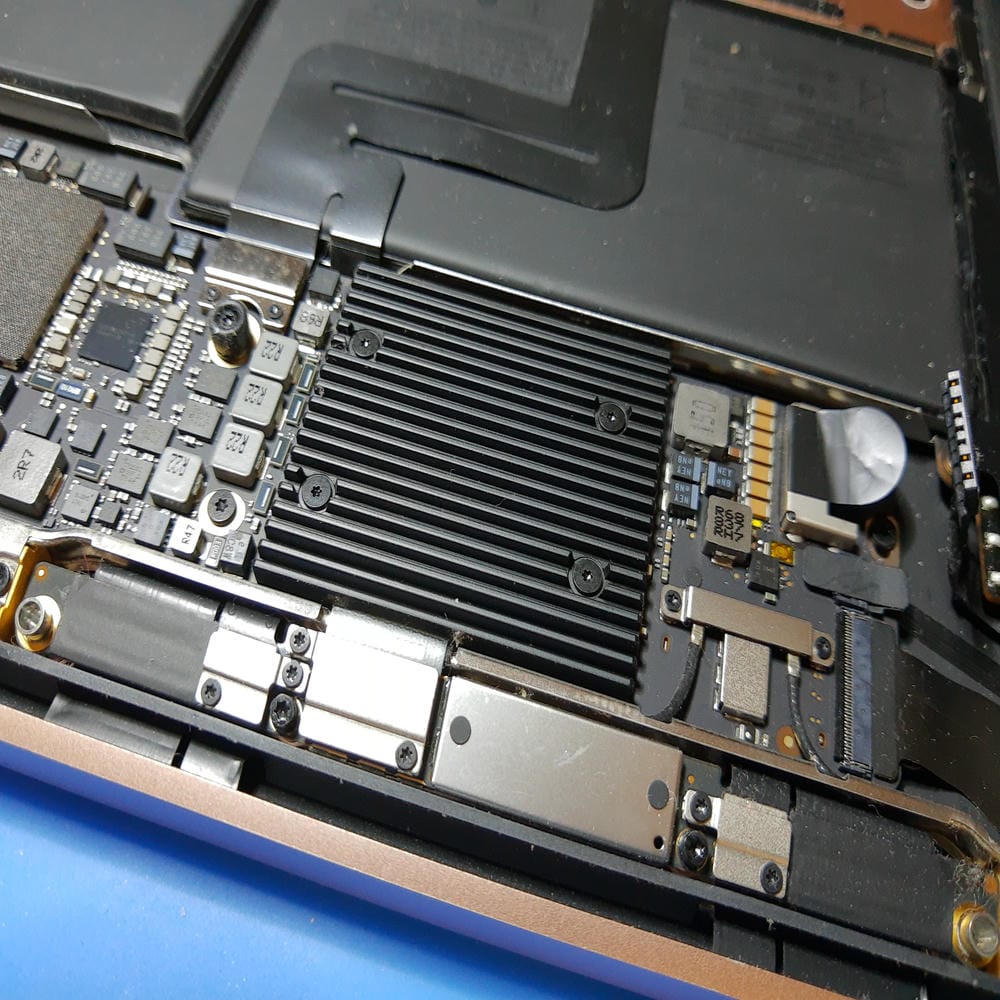

El circuito de carga está formado por distintos componentes que trabajan conjuntamente para detectar el cargador y habilitar la alimentación.

Un fallo en un puerto, una resistencia, un condensador o un controlador puede impedir que el equipo negocie correctamente los 20 voltios necesarios.

Por este motivo no se sustituyen componentes sin comprobar previamente el comportamiento eléctrico de la placa.

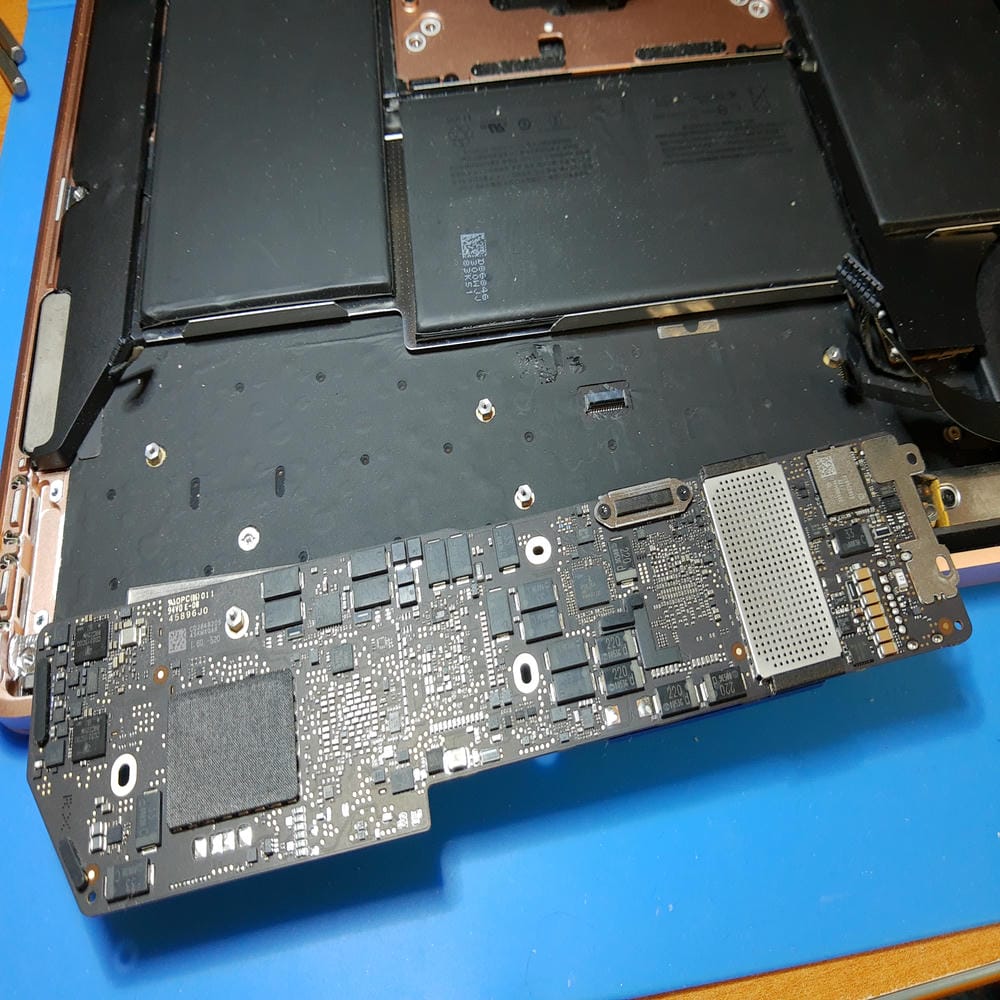

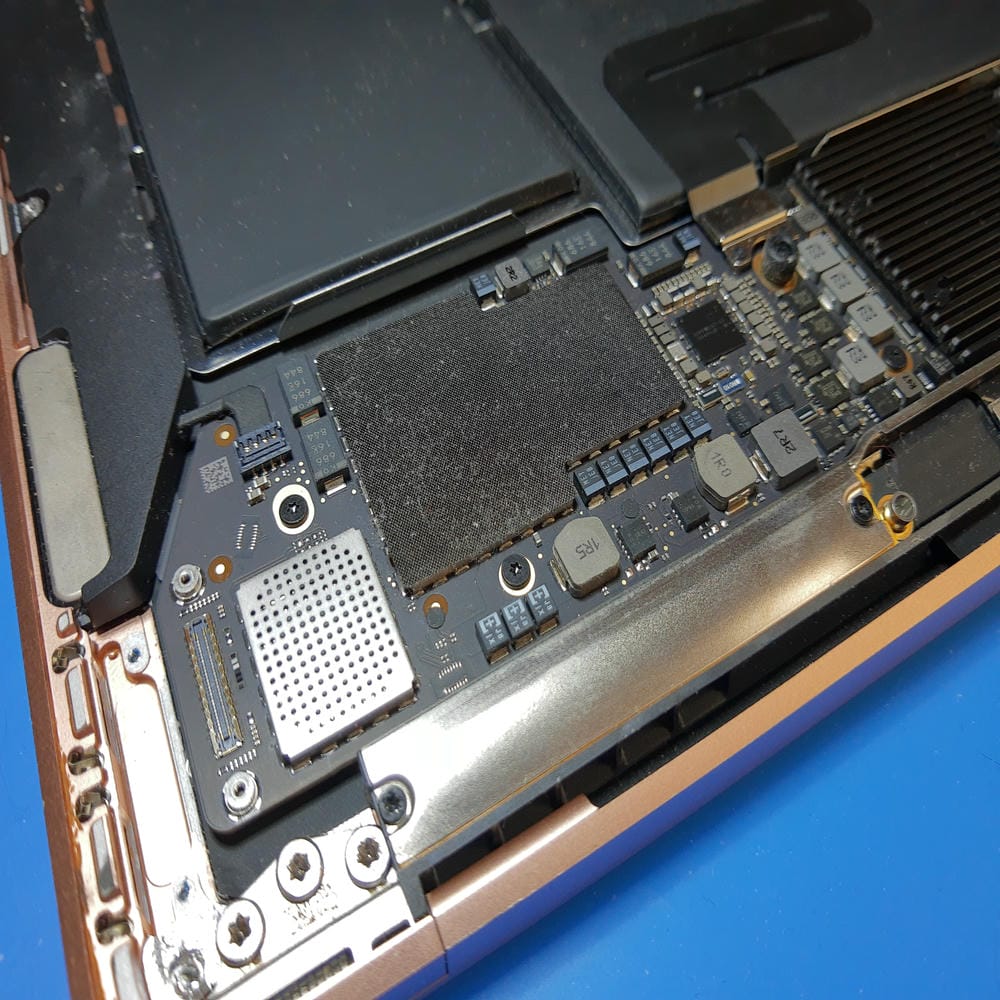

Para sustituir los módulos USB-C y acceder correctamente a los componentes afectados fue necesario desmontar la placa base.

Durante el desmontaje se desconectaron la batería, los altavoces, el trackpad, la pantalla y el resto de periféricos internos.

La placa se revisó por ambas caras para descartar otras zonas afectadas por humedad.

Con la placa fuera del equipo se pudieron comprobar con mayor precisión los componentes situados alrededor de los conectores USB-C.

Se midieron las resistencias relacionadas con la detección del cargador y se compararon con sus valores correctos.

Varias resistencias se encontraban desvalorizadas y podían alterar las señales necesarias para la negociación de carga.

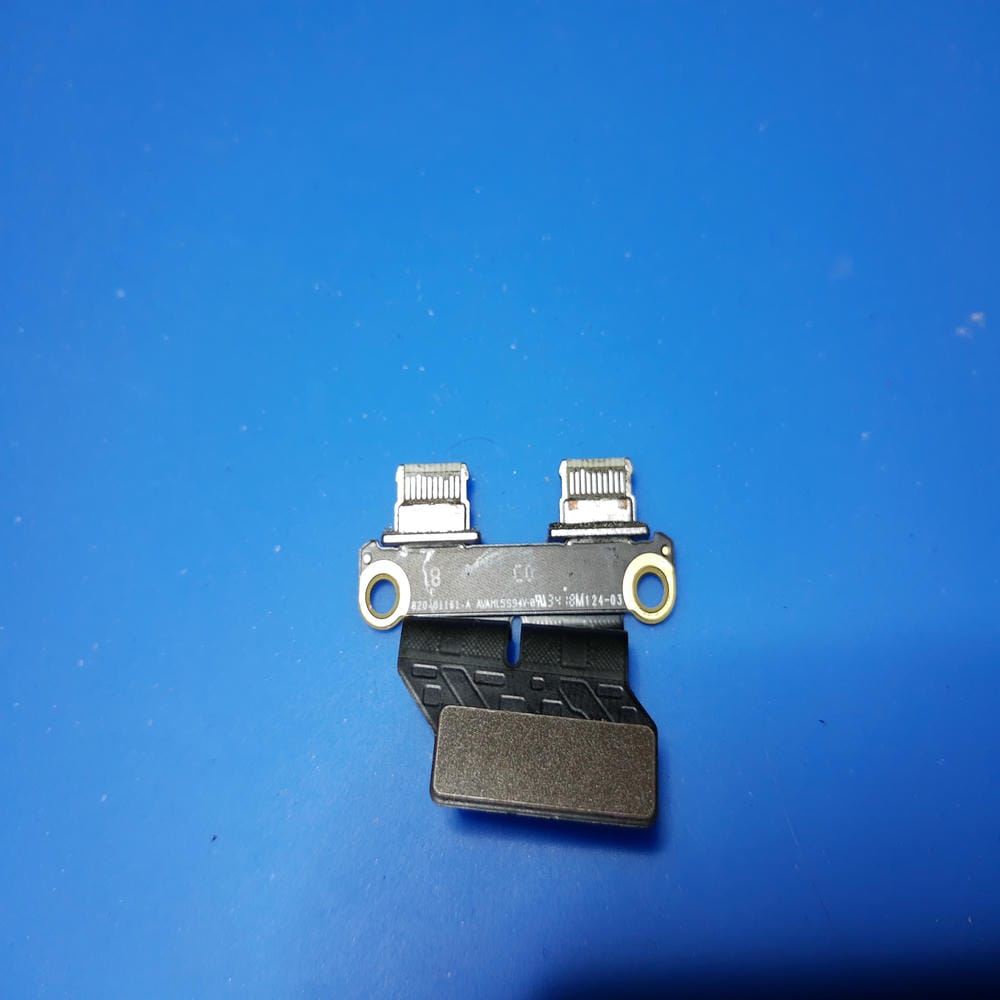

Los dos módulos USB-C dañados se retiraron y se sustituyeron por unidades en buen estado.

Antes de instalarlos se limpiaron los conectores de la placa base y se comprobó que no existieran restos de corrosión.

También se revisó que los contactos quedaran correctamente alineados y que no hubiera resistencias anómalas en las líneas principales.

Además de los puertos USB-C, se cambiaron varias resistencias cuyo valor había variado por el efecto de la humedad.

Una resistencia desvalorizada puede seguir mostrando continuidad, pero no cumplir correctamente su función dentro del circuito.

Esto puede provocar errores en la detección del cargador, señales incorrectas o ausencia de negociación del voltaje.

Las resistencias afectadas fueron sustituidas por componentes equivalentes con el valor adecuado.

La zona de los puertos USB-C y los componentes cercanos fue limpiada para eliminar restos de humedad, suciedad y corrosión.

La limpieza se realizó antes y después de sustituir los componentes.

También se comprobó bajo aumento el estado de pistas, soldaduras y conectores.

No se detectaron daños graves que obligaran a sustituir toda la placa base.

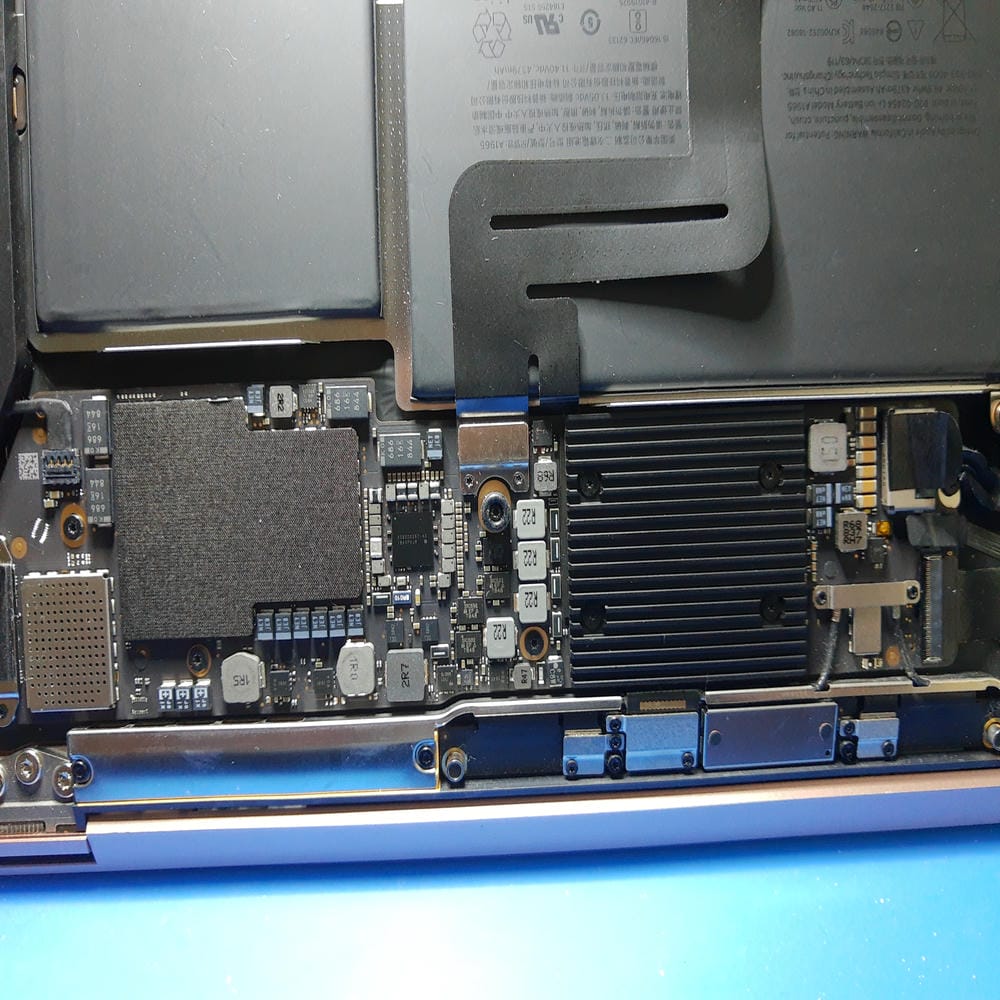

Después de completar la reparación se instaló nuevamente la placa base dentro del equipo.

Se conectaron la batería, la pantalla, el trackpad, el teclado, los altavoces y los demás elementos internos.

Antes de cerrar el MacBook se realizaron nuevas mediciones para confirmar que los valores eléctricos fueran correctos.

Después de la reparación se comprobó:

✔ Detección del cargador USB-C.

✔ Negociación correcta del voltaje.

✔ Encendido normal del MacBook.

✔ Carga de la batería.

✔ Funcionamiento de ambos puertos USB-C.

✔ Estabilidad del consumo eléctrico.

✔ Funcionamiento del teclado y trackpad.

✔ Funcionamiento de la pantalla.

✔ Inicio completo de macOS.

✔ Ausencia de reinicios o apagados inesperados.

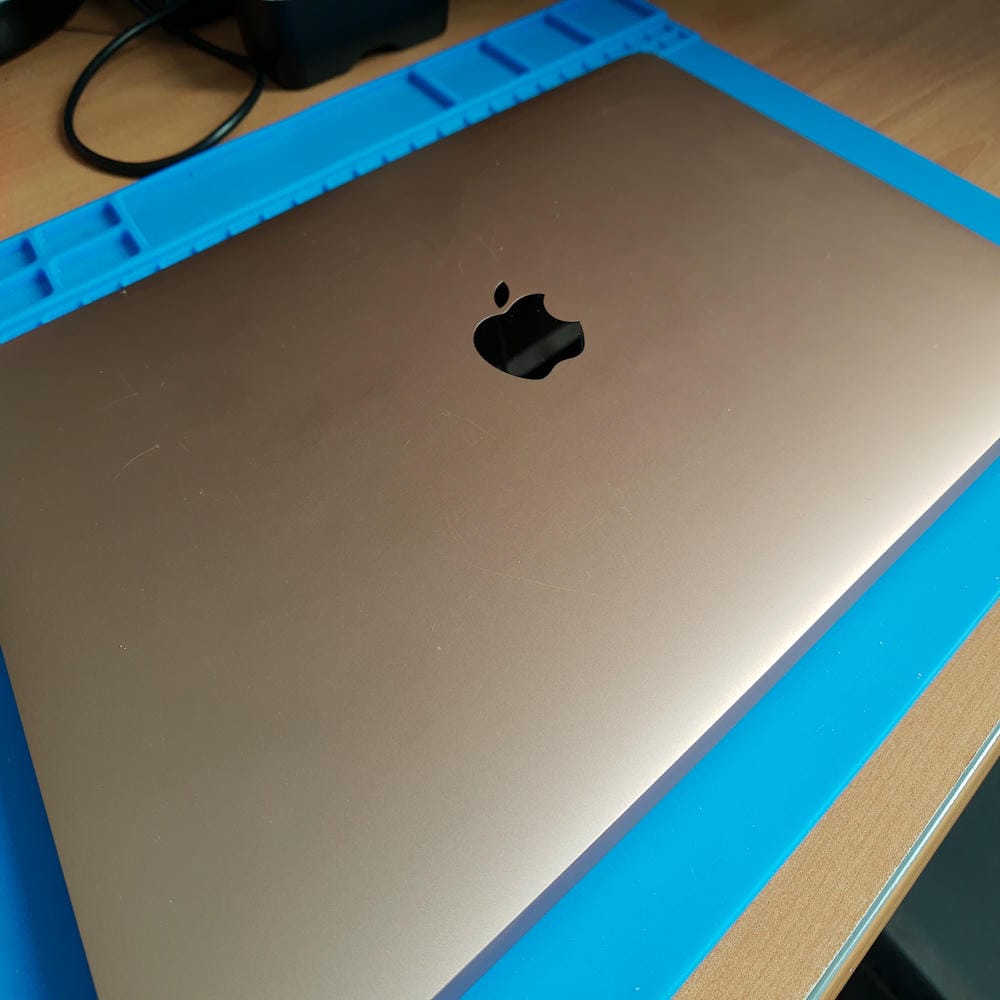

Después de sustituir los módulos USB-C y las resistencias afectadas, el MacBook volvió a encender correctamente.

El equipo reconoció el cargador, negoció el voltaje necesario y comenzó a cargar la batería con normalidad.

Se realizaron pruebas de funcionamiento y estabilidad antes de preparar el envío de regreso a Madrid.

El MacBook fue devuelto al cliente funcionando correctamente.

Los cargadores USB-C comienzan normalmente entregando un voltaje inicial reducido.

El MacBook y el cargador deben comunicarse para negociar un voltaje superior, habitualmente necesario para alimentar el equipo.

Si los puertos, controladores o líneas de comunicación están dañados, esa negociación puede no producirse.

En ese caso, el cargador puede permanecer en 5 voltios y el MacBook no llega a encender.

La humedad puede acceder a los conectores incluso sin que se haya derramado una gran cantidad de líquido.

El contacto con humedad puede provocar:

✔ Corrosión de los pines.

✔ Sulfato en los conectores.

✔ Pérdida de conductividad.

✔ Cortocircuitos.

✔ Resistencias alteradas.

✔ Fallos intermitentes de carga.

✔ Imposibilidad de negociar los 20 voltios.

Si un MacBook se ha mojado, conviene desconectarlo y evitar seguir probando cargadores hasta que pueda revisarse.

En este caso no fue necesario sustituir la placa base completa.

El daño estaba localizado en los módulos USB-C y en varios componentes concretos del circuito.

La reparación a nivel de componente permitió conservar la placa original del MacBook.

El diagnóstico previo evitó cambiar piezas que continuaban funcionando correctamente.

El modelo A1932 corresponde al MacBook Air Retina de 13 pulgadas presentado en versiones de 2018 y 2019.

Este equipo utiliza dos puertos USB-C para carga, datos y conexión de accesorios.

Entre las averías habituales pueden encontrarse problemas de carga, teclado, pantalla, batería, placa base y daños por líquido.

Para identificar correctamente la versión es recomendable comprobar el código A1932 y el número de serie del equipo.

¿Puede fallar solo uno de los puertos?

Sí. Puede dañarse uno de los módulos USB-C y el otro continuar funcionando, aunque es necesario comprobar ambos.

¿Se pueden limpiar los conectores sin sustituirlos?

Depende del daño. Una limpieza puede ser suficiente cuando la corrosión es superficial, pero si los contactos están deteriorados es recomendable sustituir el módulo.

¿Cambiar el cargador solucionará el problema?

Solo si el fallo está en el cargador o en el cable. Si el daño se encuentra en el MacBook, cambiar de cargador no solucionará la avería.

¿La humedad puede seguir causando problemas después de secarse?

Sí. Aunque el líquido desaparezca, pueden quedar residuos y corrosión que continúen dañando los contactos y componentes.

¿El MacBook puede no encender por una sola resistencia?

Sí. Algunas resistencias forman parte de circuitos de detección y control. Si su valor cambia, pueden impedir la carga o el encendido.
