Caso real: MacBook Air A1466 enviado desde Cullera
Recibimos un MacBook Air A1466 enviado desde Cullera que no mostraba ninguna respuesta al intentar encenderlo.
El equipo fue desmontado para realizar un diagnóstico electrónico completo de la placa base.
Durante la inspección se encontraron restos de óxido y corrosión en diferentes zonas de la placa.
La corrosión había afectado al condensador C8159 y a la resistencia R8153.
La resistencia R8153 se encontraba tan deteriorada que se desprendió prácticamente sola durante la limpieza de la zona.
Además, se detectó un cortocircuito en el circuito integrado encargado del lector de tarjetas SD.
Después de sustituir los componentes dañados y retirar el circuito integrado en cortocircuito, el MacBook volvió a encender correctamente.
Estado inicial del MacBook Air A1466
A primera vista el equipo no mostraba daños graves en su estructura interna.
Sin embargo, los fallos provocados por humedad pueden quedar concentrados en zonas muy pequeñas de la placa base.
Por este motivo fue necesario desmontar diferentes componentes para inspeccionar completamente la placa.

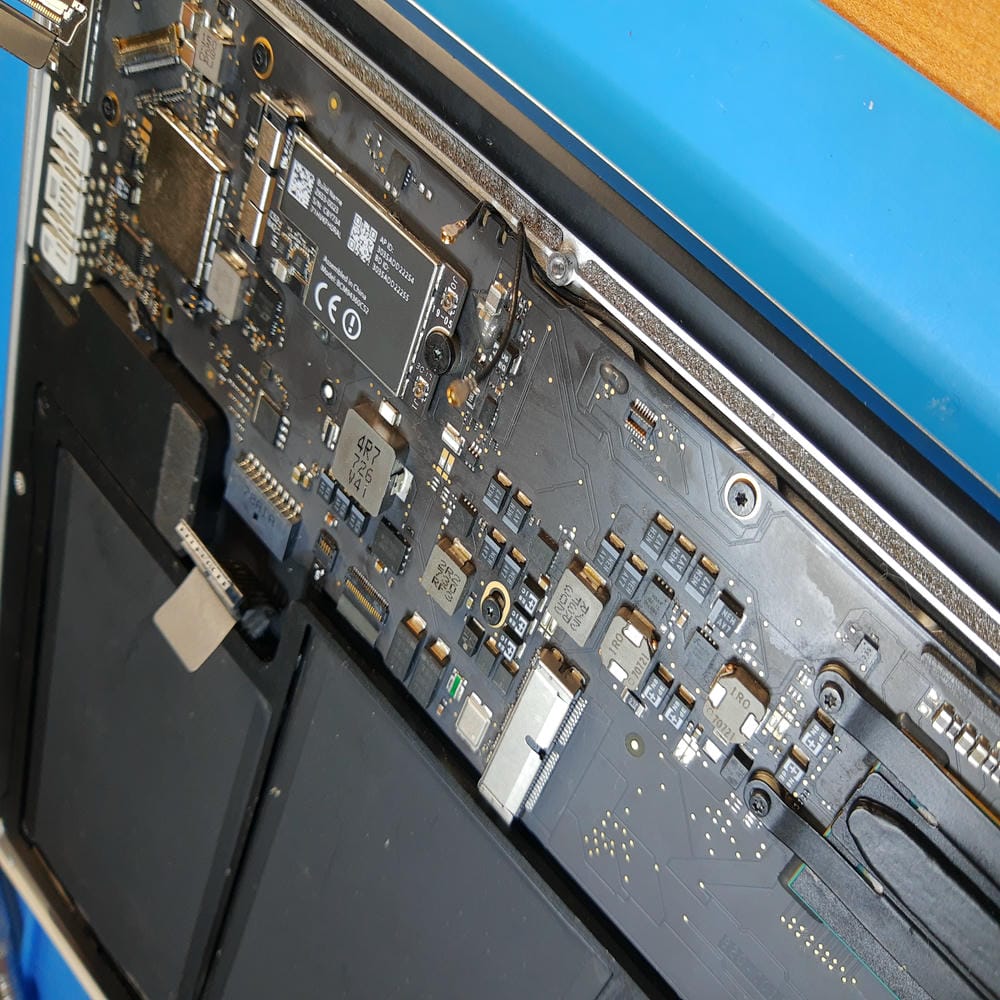

Inspección de la placa base
La placa base fue examinada visualmente y mediante mediciones electrónicas.
Durante el diagnóstico se comprobaron:
✔ Entrada de alimentación MagSafe.
✔ Tensiones principales de la placa base.
✔ Resistencias a tierra.
✔ Condensadores afectados por humedad.
✔ Circuito del lector de tarjetas SD.
✔ Estado de los componentes cercanos a la corrosión.
✔ Presencia de cortocircuitos.

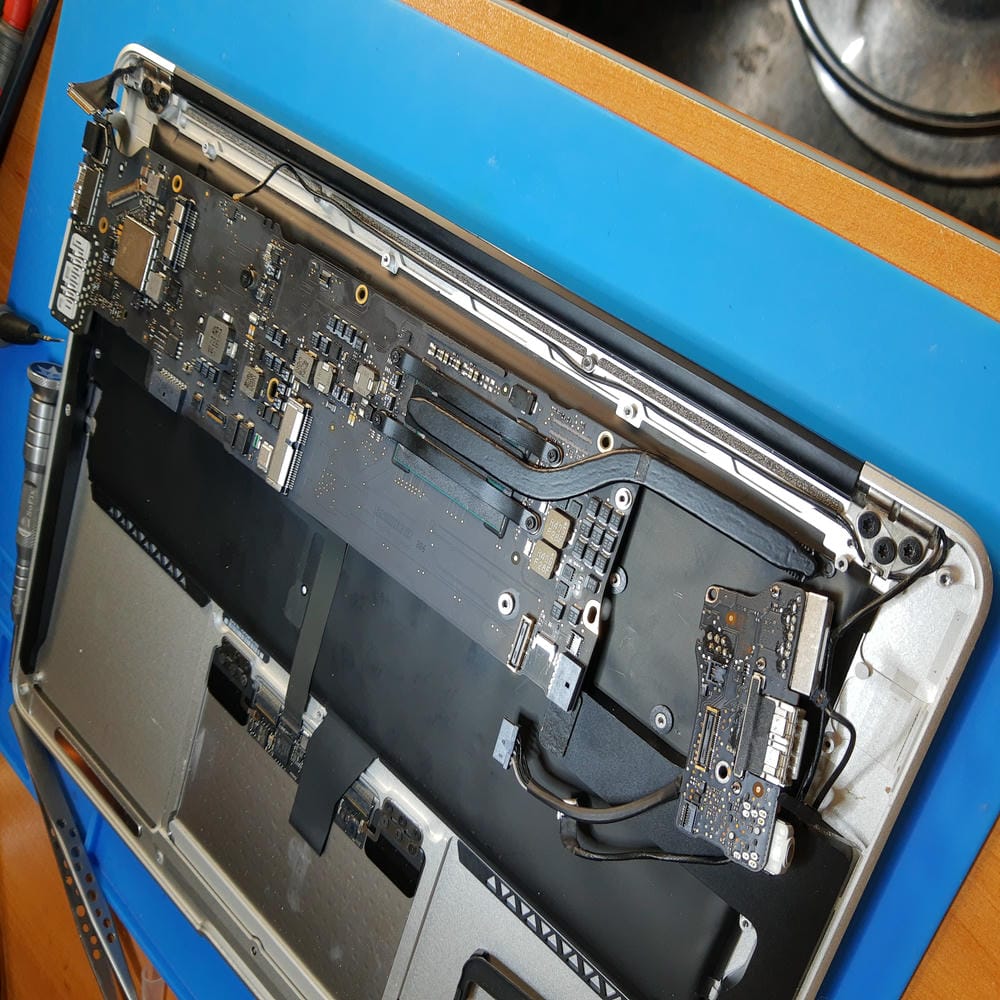

Desmontaje de batería y placa base
Para trabajar con seguridad fue necesario desconectar y retirar la batería.
También se desmontó la placa base para poder inspeccionar sus dos caras.
Este procedimiento permite localizar restos de líquido o corrosión que pueden permanecer ocultos cuando la placa está instalada en el equipo.

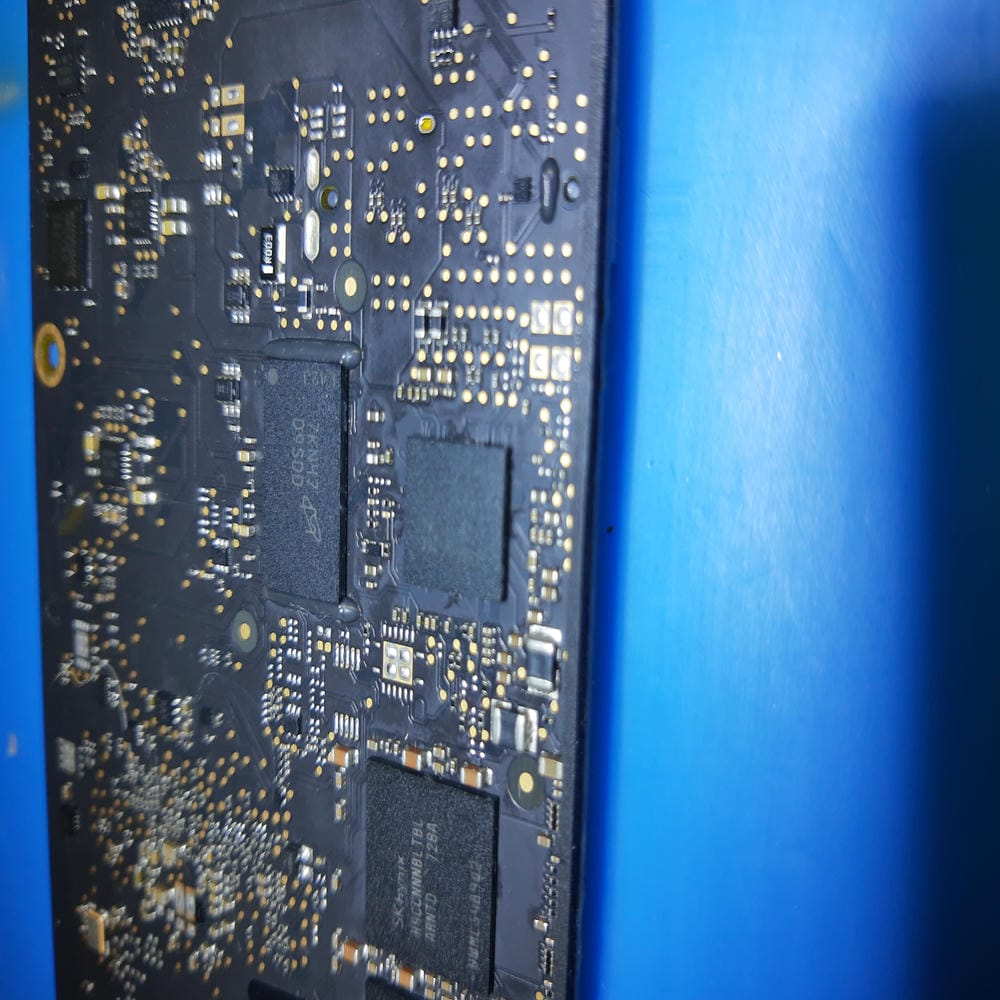

Óxido en la placa base
La inspección bajo aumento permitió localizar signos de corrosión alrededor de varios componentes.
La humedad puede degradar las soldaduras, alterar el valor de las resistencias y provocar cortocircuitos entre pistas.
Aunque la zona dañada puede parecer pequeña, es suficiente para impedir completamente el encendido del MacBook.

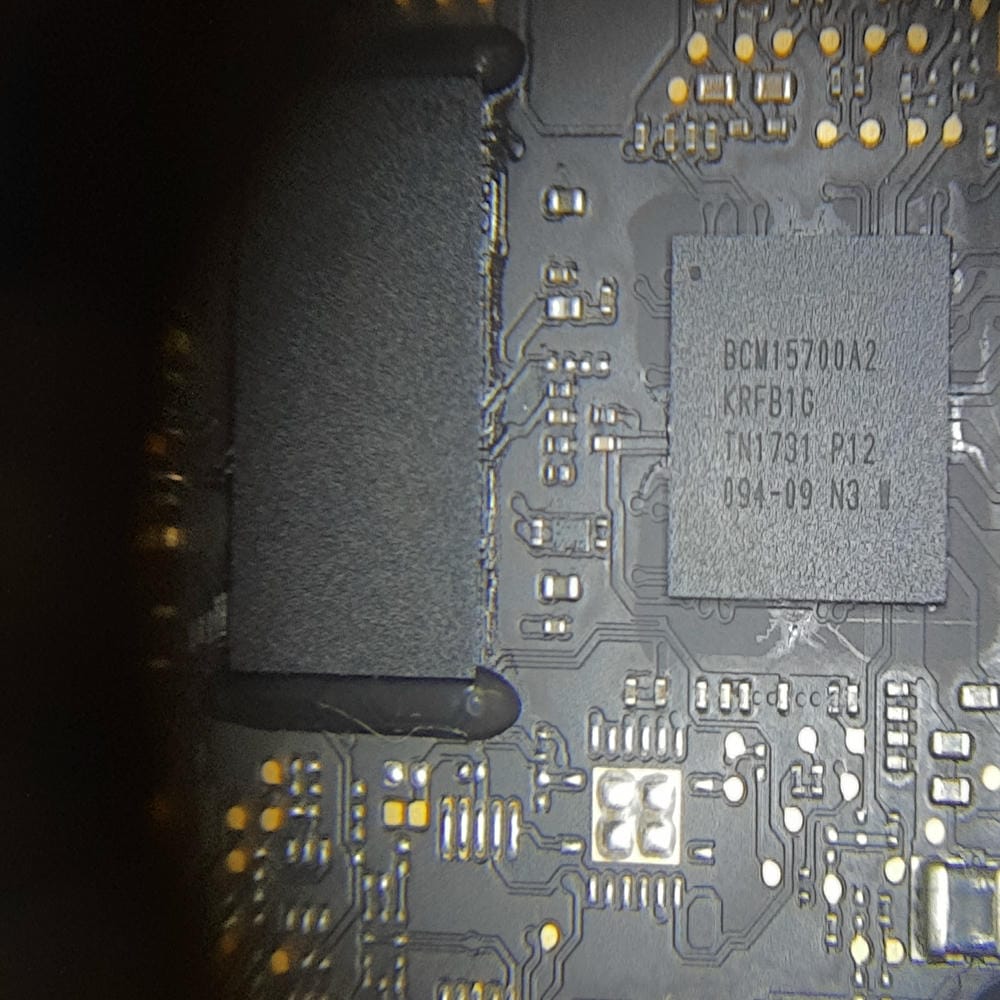

Condensador C8159 afectado
En la zona afectada se localizó daño alrededor del condensador C8159.
Se limpiaron cuidadosamente los restos de óxido y se comprobaron las pistas y pads del componente.
Después de la limpieza se realizaron nuevas mediciones para determinar si existían derivaciones o pérdidas de resistencia.

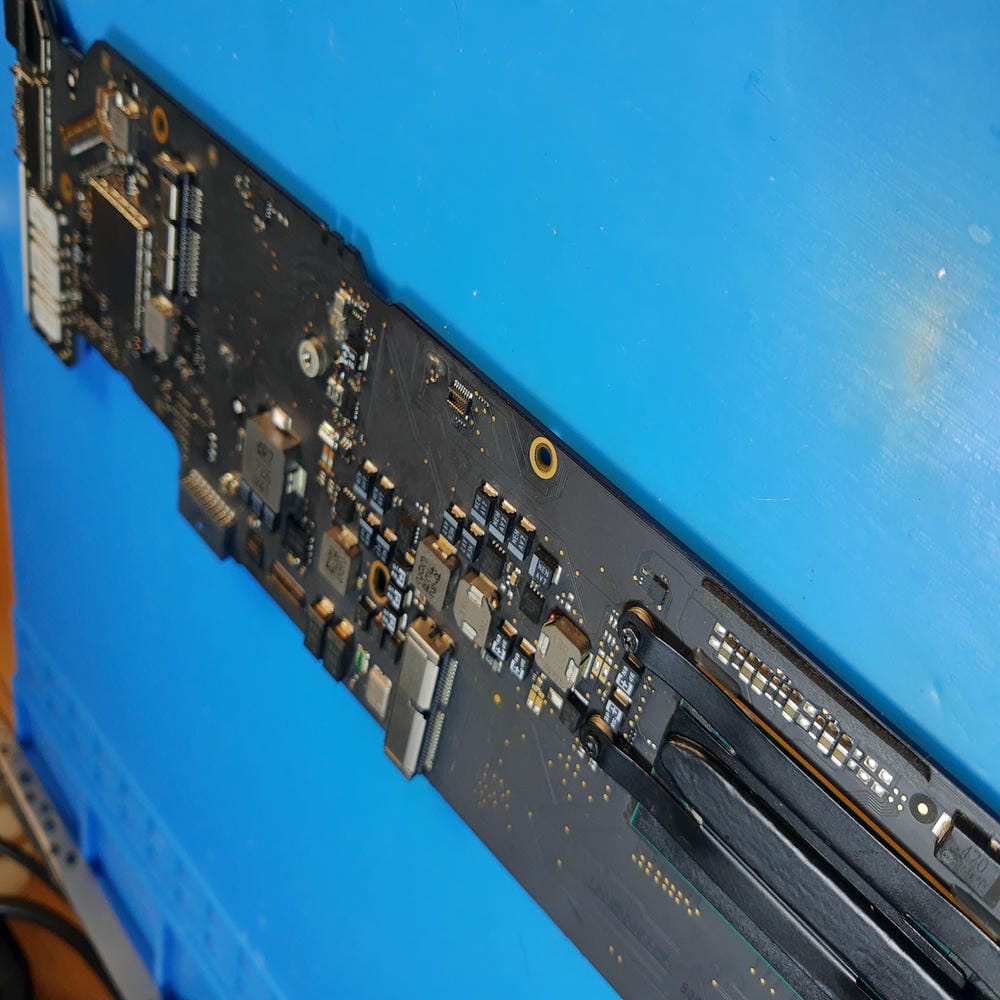

Resistencia R8153 desvalorizada
La resistencia R8153 se encontraba gravemente deteriorada.
Durante la limpieza se desprendió prácticamente sola debido a que la corrosión había debilitado sus soldaduras.
Al medirla se comprobó que su valor no era correcto.
La resistencia fue sustituida por otra del valor correspondiente y se revisó la continuidad de las pistas relacionadas.

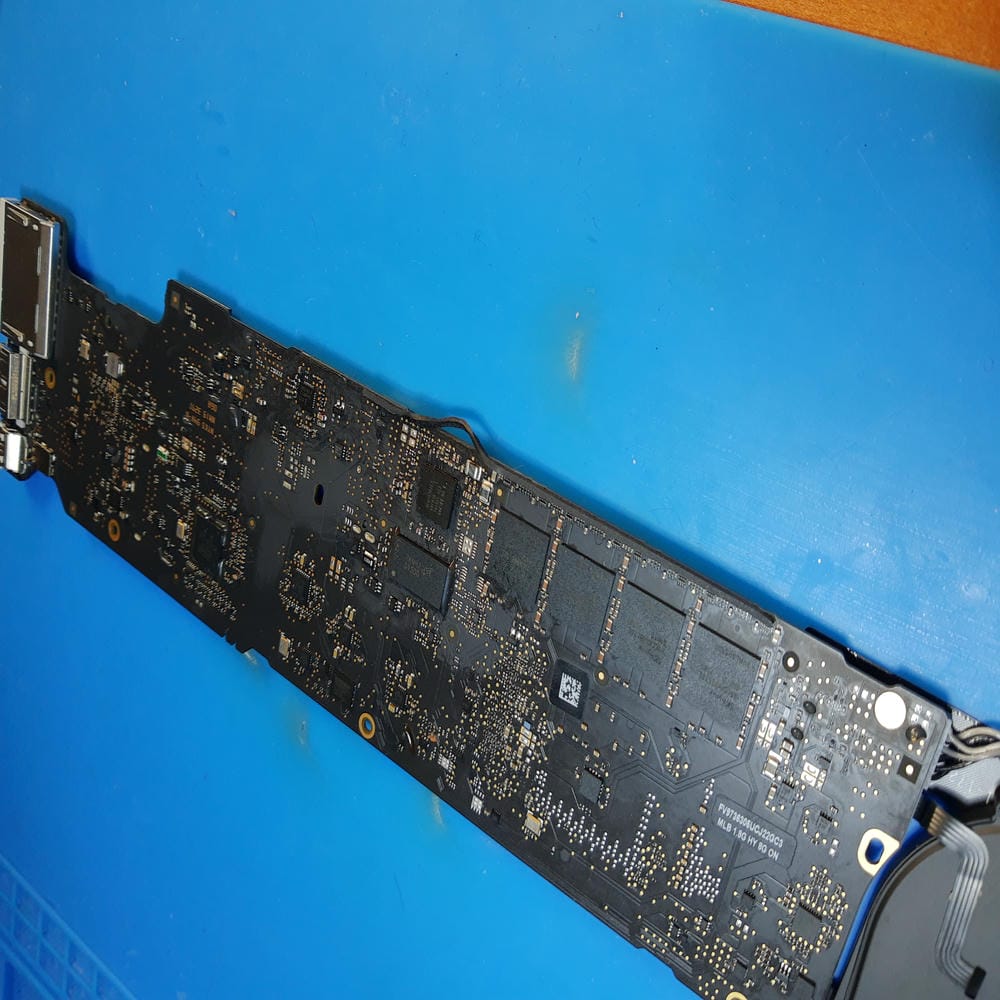

Circuito del lector de tarjetas SD en cortocircuito
Además de los componentes afectados por corrosión, se detectó un cortocircuito en el circuito integrado del lector de tarjetas SD.
Este componente estaba bloqueando una de las líneas de alimentación de la placa base.
El circuito integrado fue retirado mediante microsoldadura.
Después de retirarlo se volvió a medir la línea y se confirmó que el cortocircuito había desaparecido.

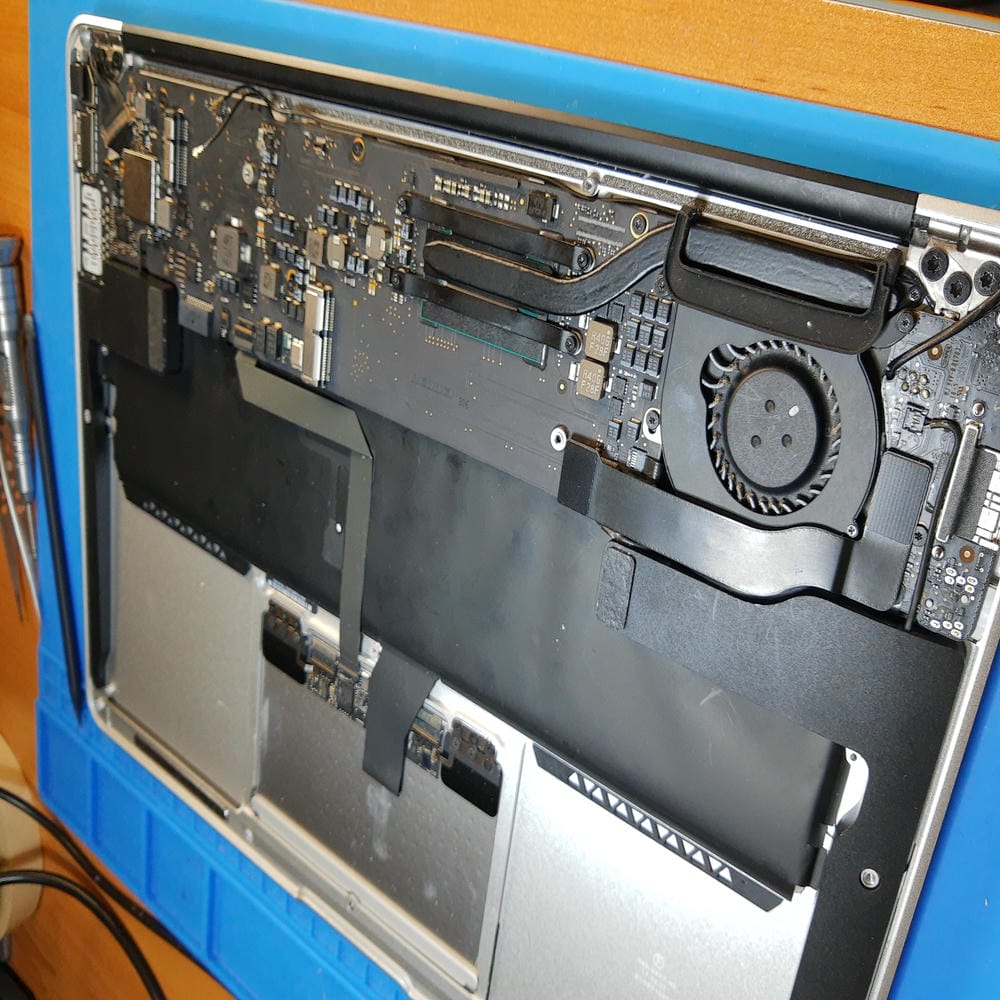

Limpieza y reparación de la placa base
Después de retirar los componentes dañados se realizó una limpieza electrónica completa de la zona.
Se eliminaron restos de óxido, humedad, flux y contaminación acumulada.
También se revisaron las pistas cercanas para comprobar que no existieran cortes provocados por la corrosión.
Una vez finalizada la reparación se midieron nuevamente las principales líneas de alimentación.
Pruebas electrónicas después de la reparación
Antes de volver a montar el equipo se realizaron diferentes comprobaciones.
Se verificó:
✔ Ausencia de cortocircuitos.
✔ Valor correcto de la resistencia sustituida.
✔ Estado de la zona del condensador C8159.
✔ Correcta alimentación de la placa base.
✔ Funcionamiento del circuito de carga.
✔ Secuencia de encendido.
✔ Arranque del sistema operativo.
Después de las mediciones, la placa completó correctamente su secuencia de encendido.

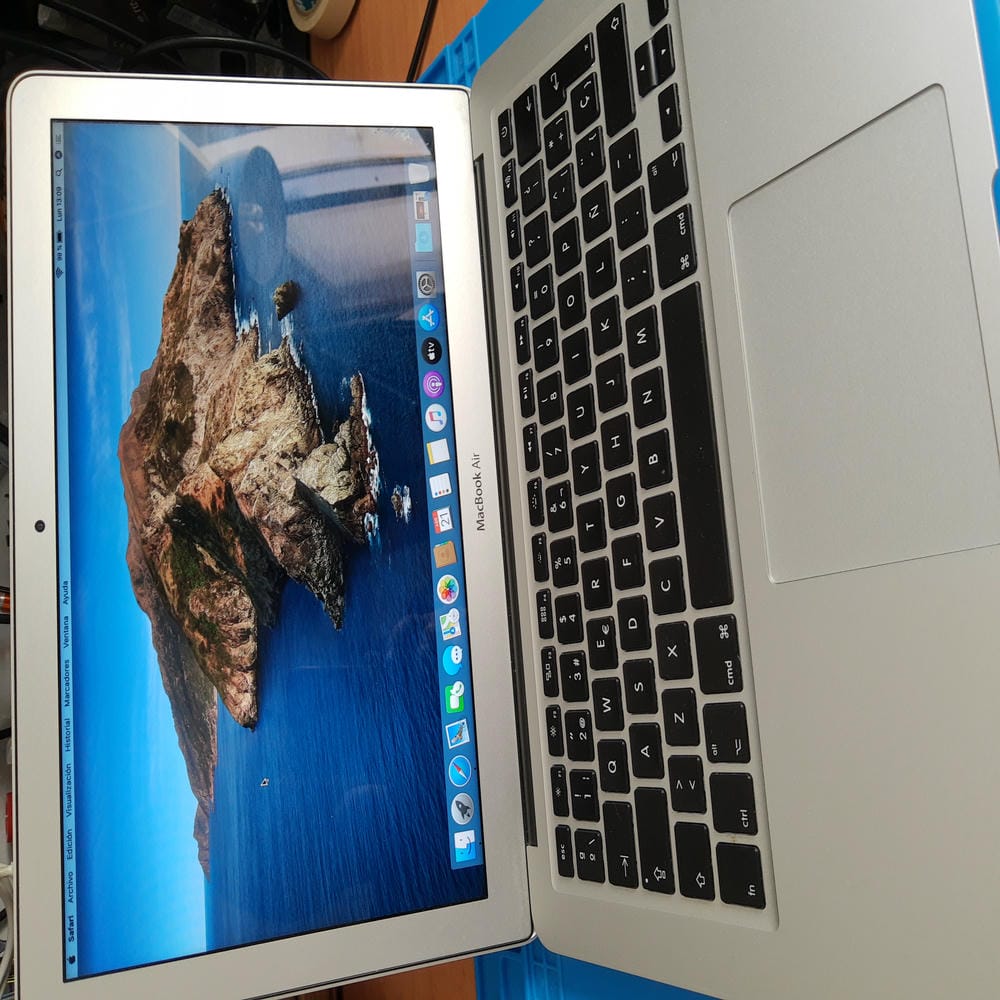

MacBook Air A1466 funcionando correctamente
Después de montar nuevamente el equipo, el MacBook Air encendió correctamente.
El sistema operativo inició con normalidad y el equipo fue sometido a pruebas de estabilidad.
La reparación permitió recuperar la placa base original sin necesidad de sustituirla por completo.
El MacBook fue devuelto a su propietario en Cullera funcionando correctamente.
¿Qué daños puede provocar la humedad en un MacBook?
La humedad puede provocar diferentes averías en la placa base:
✔ Óxido en componentes y soldaduras.
✔ Resistencias desvalorizadas.
✔ Condensadores en cortocircuito.
✔ Pistas interrumpidas.
✔ Conectores dañados.
✔ Fallos de carga.
✔ Cortocircuitos en circuitos integrados.
✔ Ausencia total de encendido.
Incluso una pequeña cantidad de humedad puede causar daños importantes si permanece durante mucho tiempo sobre la placa.
¿Por qué una resistencia puede cambiar de valor?
Las resistencias están diseñadas para mantener un valor eléctrico determinado.
La corrosión puede atacar sus terminales o alterar internamente el componente.
Cuando una resistencia cambia de valor, el circuito puede recibir una señal o tensión incorrecta.
Por este motivo no es suficiente limpiar la zona: también es necesario medir cada componente afectado.
¿Se puede reparar un MacBook con óxido?
En muchos casos sí, siempre que el daño no haya destruido capas internas de la placa base o componentes fundamentales.
El procedimiento correcto consiste en:
✔ Desmontar completamente el equipo.
✔ Desconectar la batería.
✔ Limpiar las zonas afectadas.
✔ Inspeccionar la placa bajo microscopio.
✔ Medir componentes y líneas.
✔ Sustituir resistencias y condensadores dañados.
✔ Retirar los circuitos integrados en cortocircuito.
✔ Realizar pruebas de estabilidad.
