Lenovo V15 G4 que no cargaba la batería

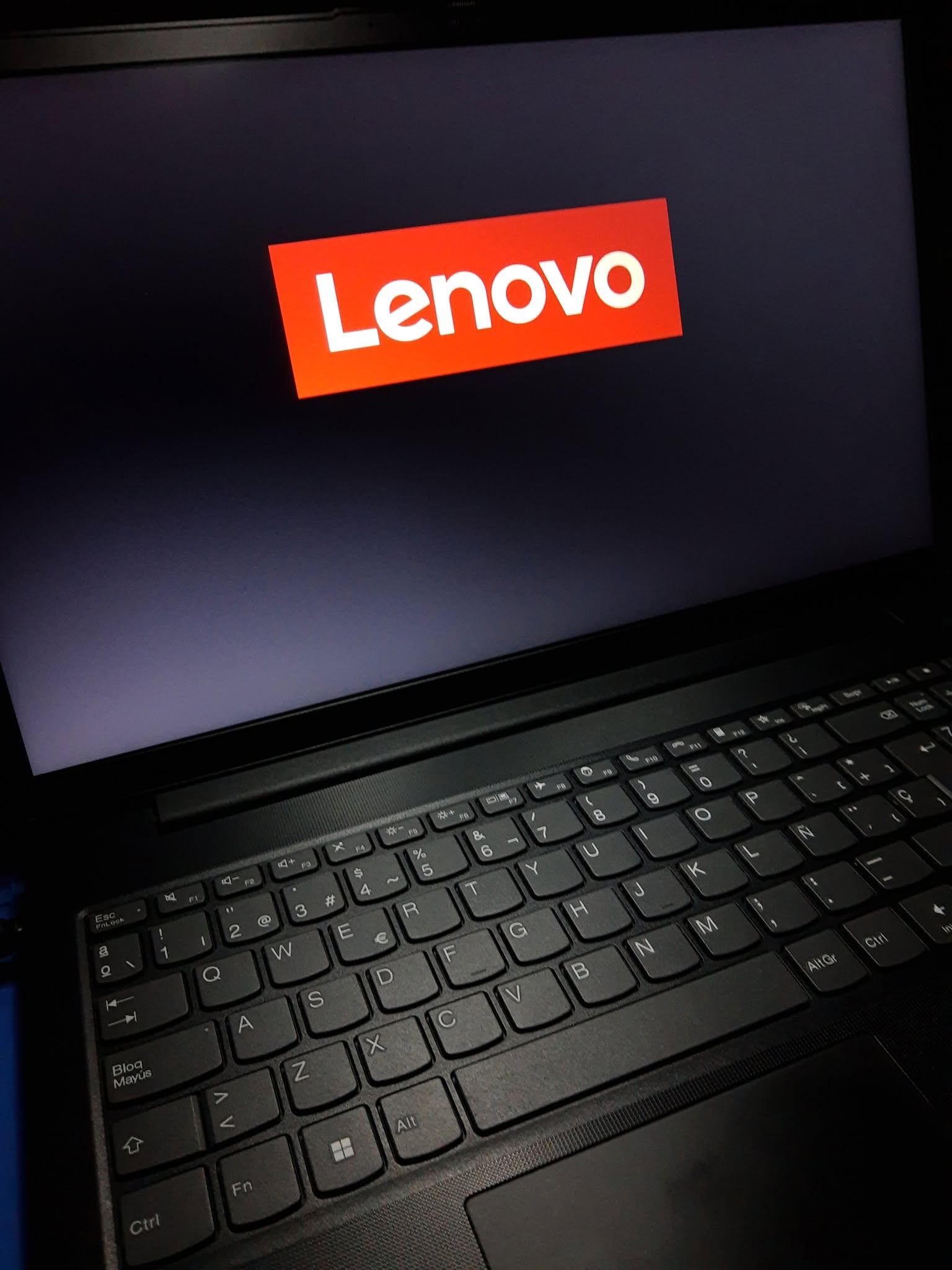

Recibimos un portátil Lenovo V15 G4 con un problema en el sistema de carga.
El equipo podía iniciar, pero la batería no cargaba correctamente al conectar el adaptador de corriente.
Antes de sustituir la batería o el cargador se realizó un diagnóstico electrónico de la placa base para comprobar el circuito de entrada, la línea de carga y los componentes encargados de controlar el paso de alimentación.

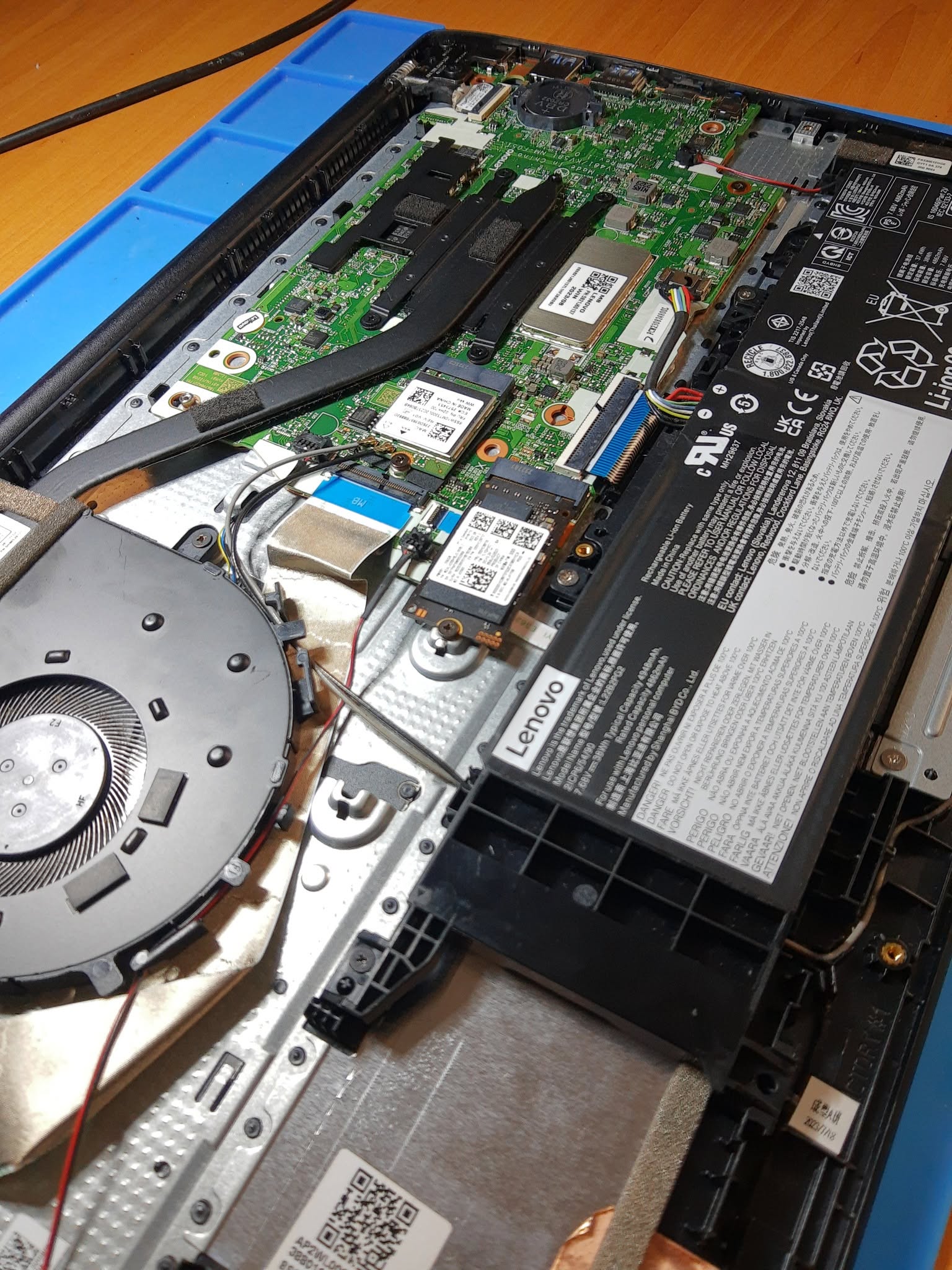

Desmontaje y acceso a la placa base
Para realizar las mediciones se retiró la tapa inferior y se desconectó la batería.
También se revisaron el conector de alimentación, la entrada del cargador, los componentes de protección y las diferentes etapas del circuito de carga.
La batería no debe sustituirse sin comprobar antes que la placa base esté entregando correctamente las tensiones necesarias.

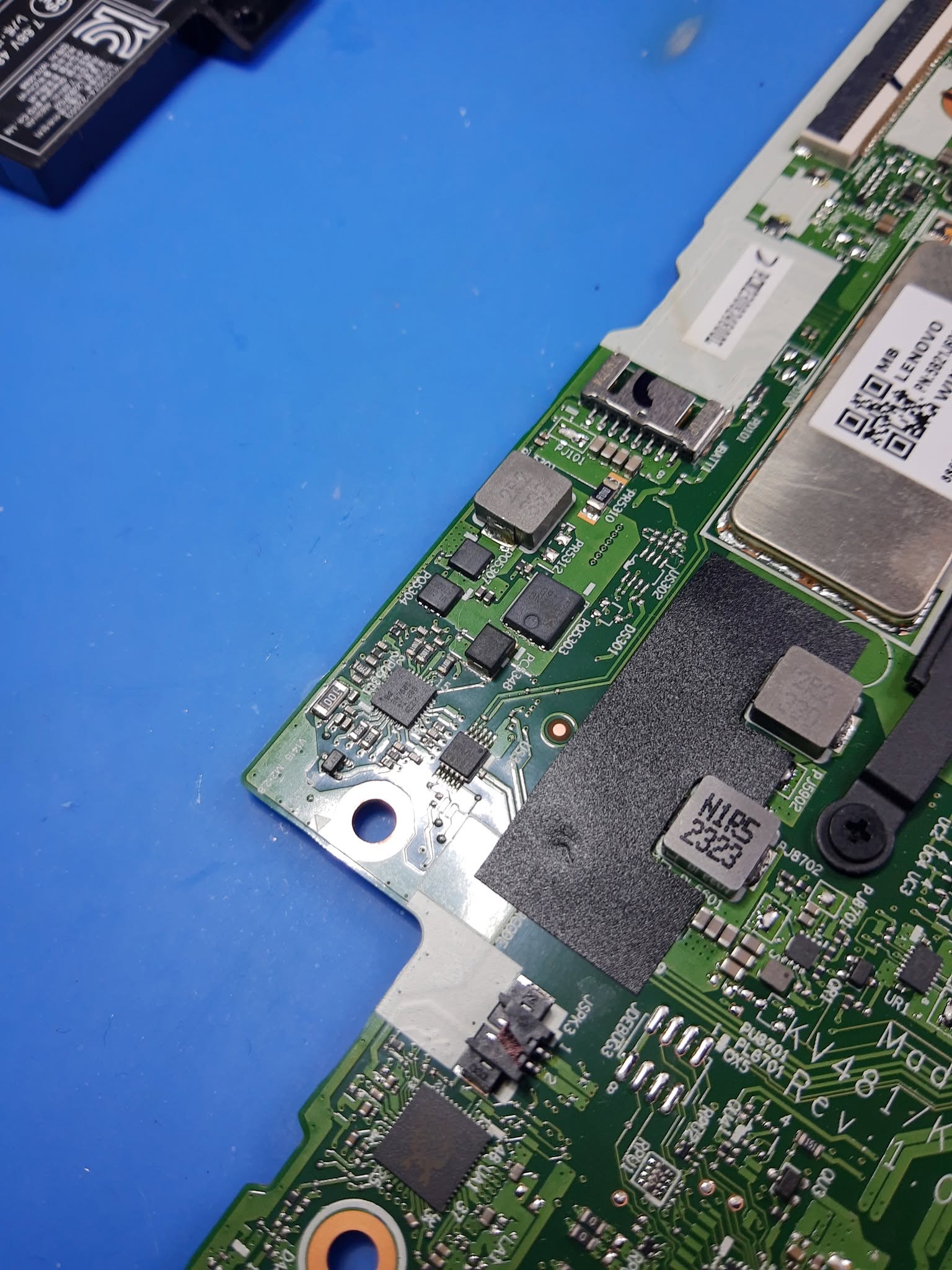

Diagnóstico electrónico de la línea de carga
Se realizaron mediciones de tensión, resistencia y continuidad en la entrada de alimentación.
Durante las comprobaciones se detectó que uno de los MOSFET de la línea de carga no funcionaba correctamente.
Los MOSFET de entrada controlan y protegen el paso de la tensión desde el cargador hacia el resto de la placa y el circuito de carga de la batería.
Cuando uno de estos componentes falla, el portátil puede encender únicamente en determinadas condiciones, no reconocer el cargador o impedir completamente la carga de la batería.

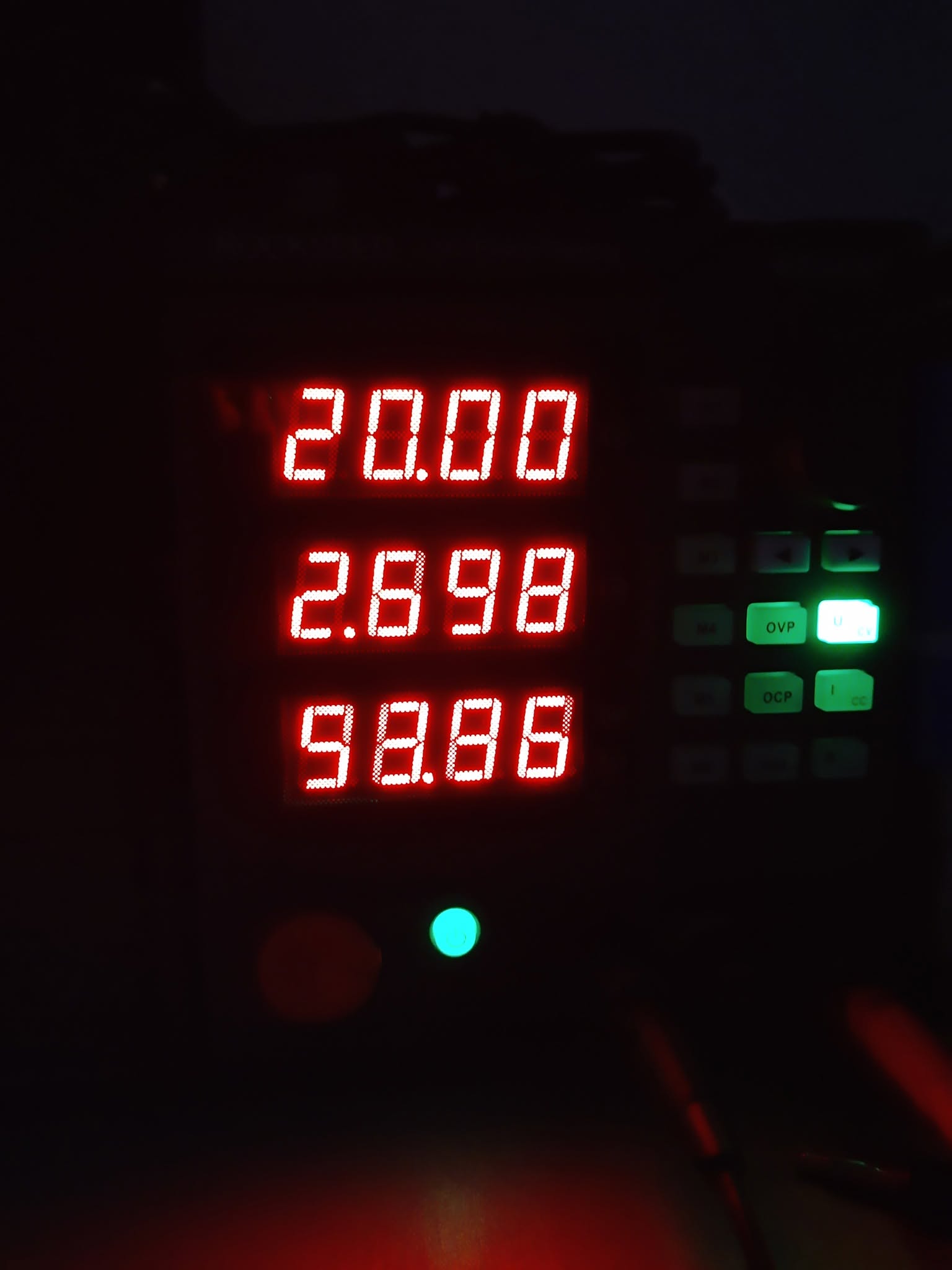

Comprobación del consumo y de la entrada de alimentación
El equipo fue alimentado mediante una fuente controlada para observar su consumo y comprobar cómo respondía el circuito de entrada.
Estas pruebas permiten verificar si la alimentación atraviesa correctamente los MOSFET y llega hasta el controlador de carga.
Las mediciones confirmaron que la avería estaba localizada en uno de los MOSFET de la línea de carga.
Sustitución del MOSFET averiado
Una vez localizado el componente defectuoso se retiró cuidadosamente de la placa mediante técnicas de microsoldadura.
La zona fue limpiada y se comprobaron los pads, las pistas y los componentes asociados antes de instalar el repuesto.
Posteriormente se soldó un MOSFET de sustitución con las características adecuadas para el circuito.
Tras la reparación se verificó nuevamente la entrada de tensión, el paso de alimentación y la comunicación con la batería.

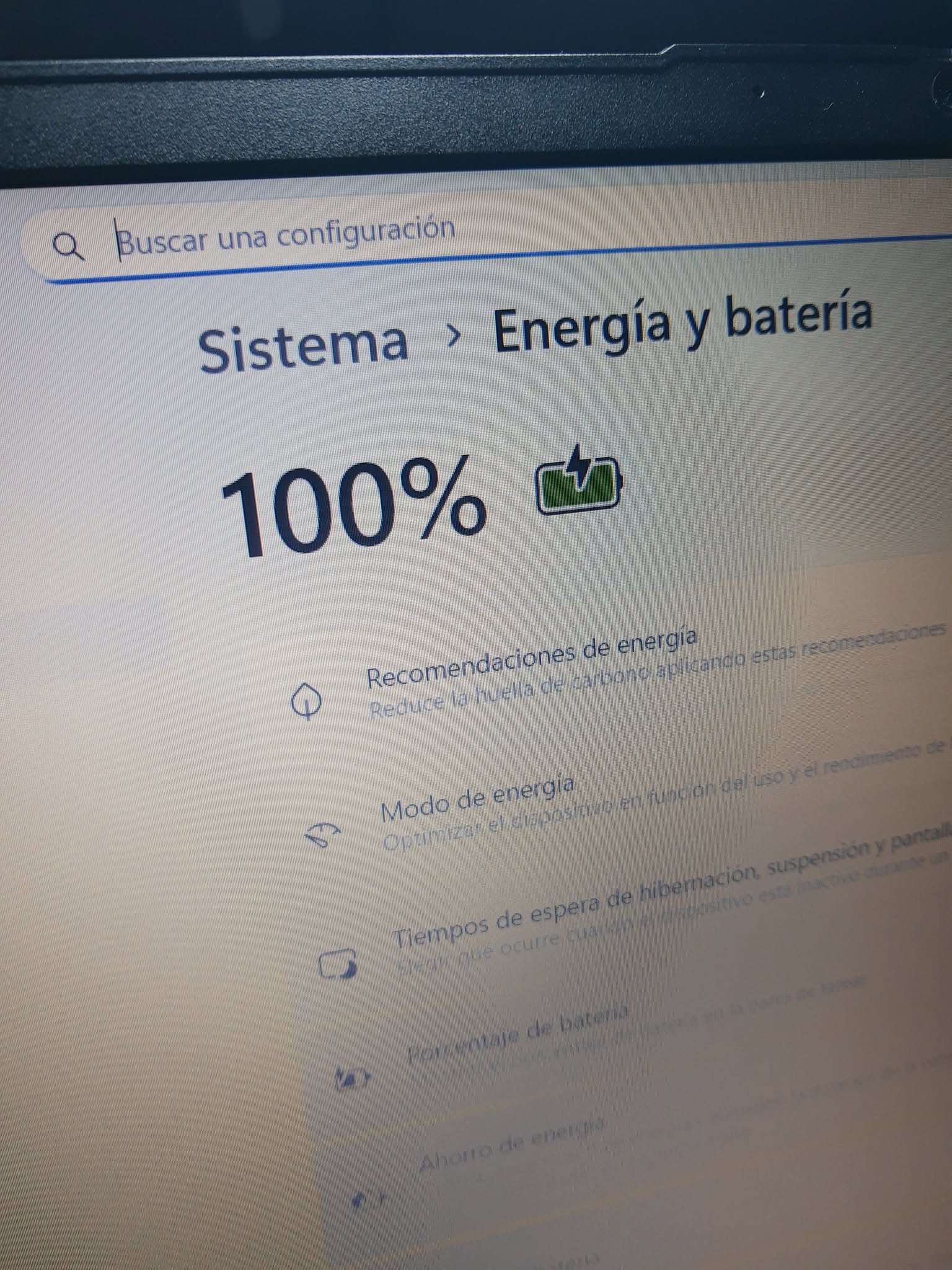

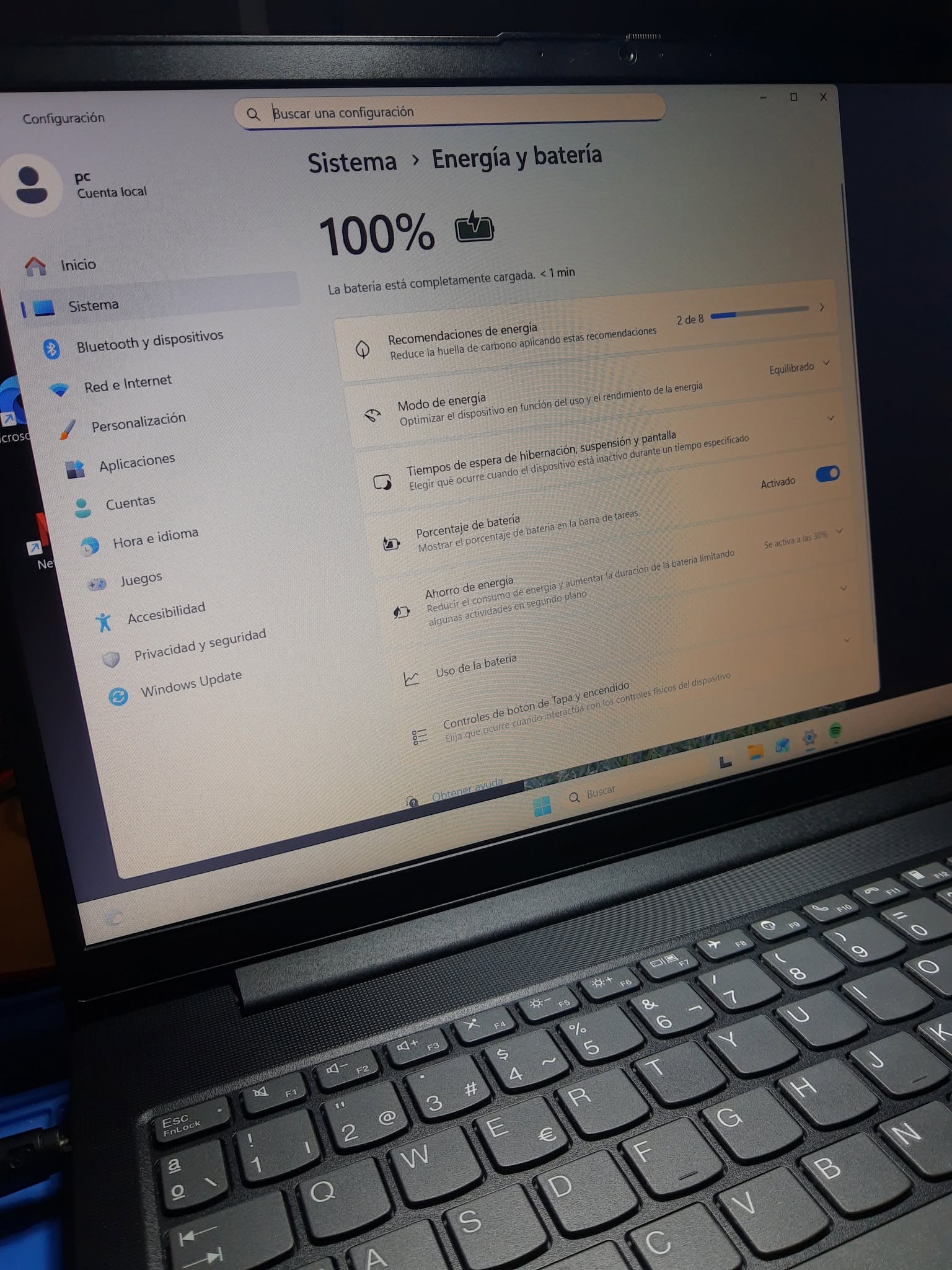

La batería volvió a cargar hasta el 100 %
Después de sustituir el MOSFET averiado, el sistema volvió a reconocer correctamente el adaptador de corriente.
La batería comenzó a cargar con normalidad y alcanzó el 100 % de capacidad.
Finalmente se realizaron pruebas de funcionamiento con cargador, funcionamiento con batería, encendido, suspensión, reinicio y estabilidad general.
El Lenovo V15 G4 quedó completamente operativo.
Trabajo realizado
✔ Comprobación inicial del problema de carga.
✔ Desmontaje del Lenovo V15 G4.
✔ Desconexión y comprobación de la batería.
✔ Inspección de la entrada de alimentación.
✔ Medición del circuito de carga.
✔ Revisión de los MOSFET de entrada.
✔ Localización del MOSFET defectuoso.
✔ Retirada del componente averiado.
✔ Limpieza y preparación de la zona.
✔ Instalación de un MOSFET de sustitución.
✔ Comprobación del paso de tensión.
✔ Verificación del reconocimiento del cargador.
✔ Prueba de carga de la batería hasta el 100 %.
✔ Montaje y pruebas finales de funcionamiento.
Servicios relacionados
Preguntas frecuentes
¿Qué equipo se reparó?
Se reparó un portátil Lenovo V15 G4.
¿Qué problema presentaba?
El equipo no cargaba correctamente la batería al conectar el adaptador de corriente.
¿La batería estaba averiada?
No. El origen del problema estaba en la placa base, concretamente en uno de los MOSFET de la línea de carga.
¿Qué función tiene un MOSFET de carga?
Controla y protege el paso de la tensión procedente del cargador hacia el circuito de alimentación y la batería.
¿Qué reparación se realizó?
Se localizó el MOSFET defectuoso, se retiró de la placa y se instaló un componente de sustitución.
¿La batería volvió a cargar?
Sí. Después de reparar la línea, la batería fue reconocida correctamente y alcanzó el 100 % de carga.
¿Un portátil que no carga siempre necesita una batería nueva?
No. El fallo también puede estar en el cargador, el conector, los MOSFET de entrada, el controlador de carga u otros componentes de la placa base.
