Lenovo ThinkPad recibido con problemas de encendido
Recibimos un portátil Lenovo ThinkPad que presentaba problemas de encendido y necesitaba una revisión electrónica completa de la placa base.
En este tipo de avería no es recomendable sustituir componentes sin realizar antes un diagnóstico, ya que el fallo puede encontrarse en cualquiera de las líneas de alimentación o en diferentes zonas del circuito.
Después de desmontar el portátil se observaron indicios de corrosión en la placa base, por lo que fue necesario realizar una inspección detallada bajo microscopio.

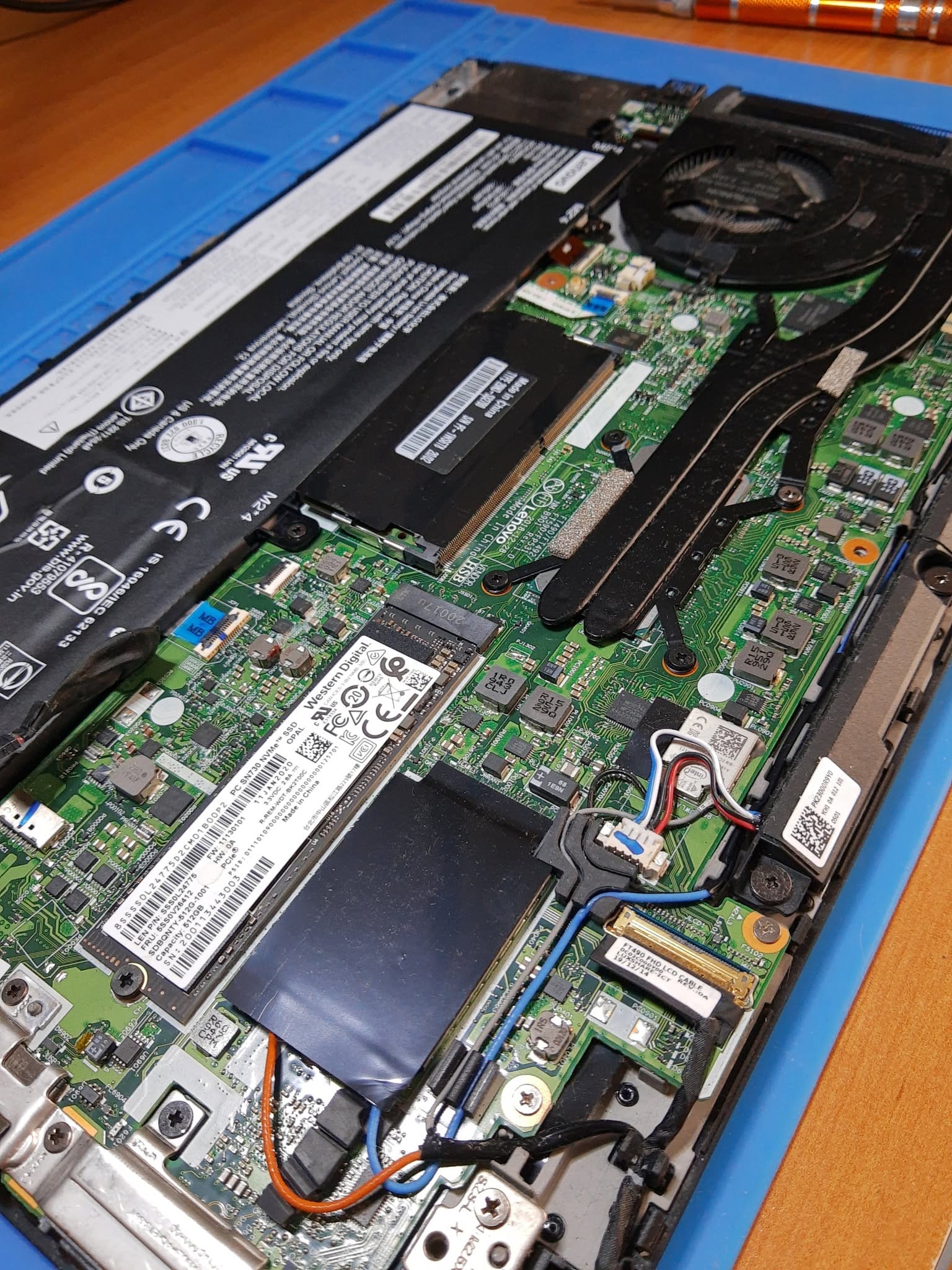

Desmontaje e inspección interna del portátil
El primer paso consistió en retirar la tapa inferior y desconectar la batería interna para trabajar con seguridad.
Se inspeccionaron la placa base, el sistema de refrigeración, los conectores, el almacenamiento y las diferentes zonas de alimentación.
Aunque parte de la placa parecía encontrarse en buen estado, la revisión con aumento permitió detectar corrosión en diferentes componentes y soldaduras.
Primera zona afectada por la corrosión

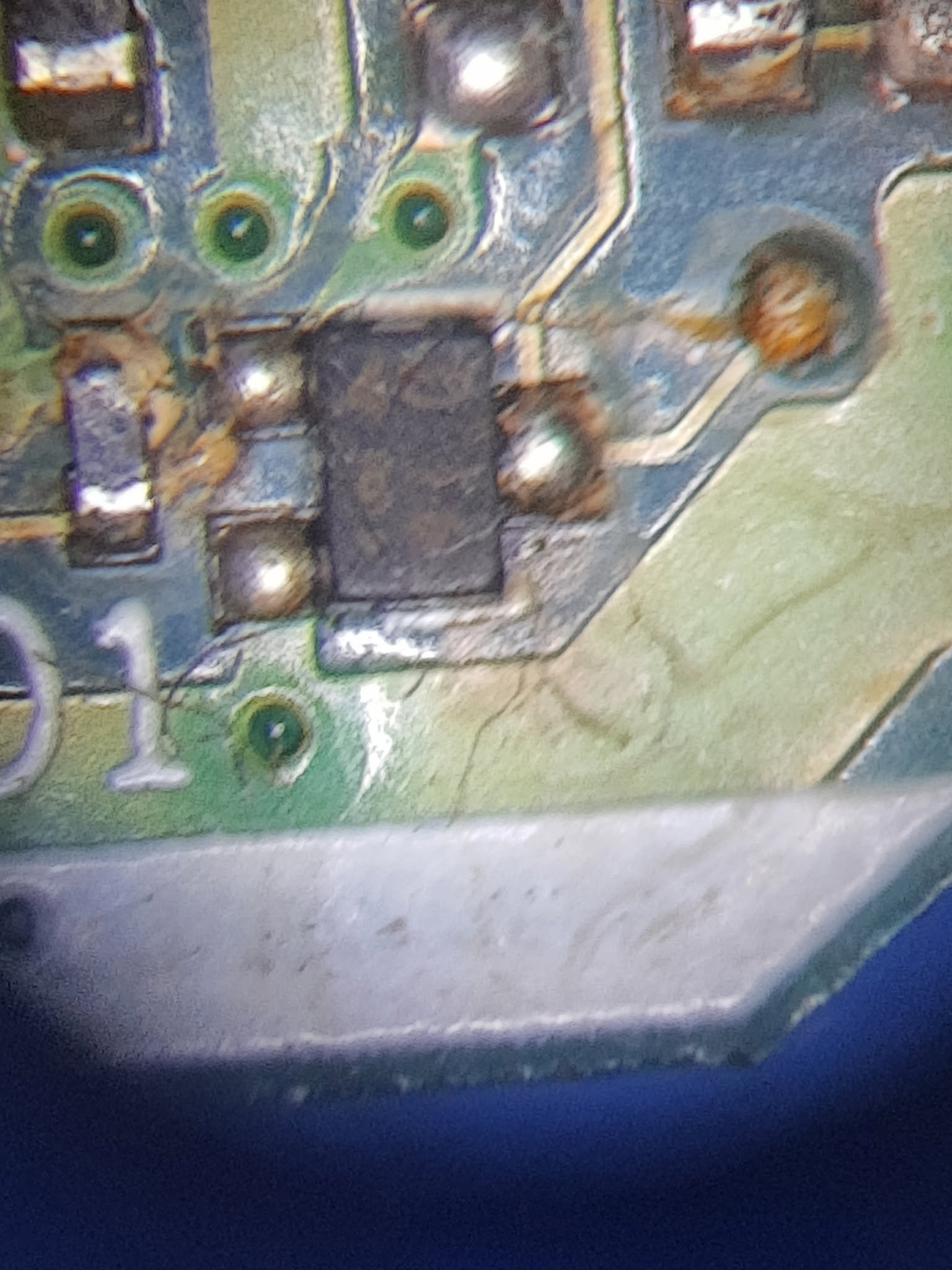

La inspección microscópica mostró corrosión alrededor de un componente electrónico y de sus puntos de soldadura.
Este tipo de deterioro puede provocar fugas de corriente, resistencias anormales o pérdida de continuidad entre componentes.
Aunque el daño pueda parecer pequeño a simple vista, cualquier alteración en una línea de control o alimentación puede impedir que el portátil complete la secuencia de encendido.

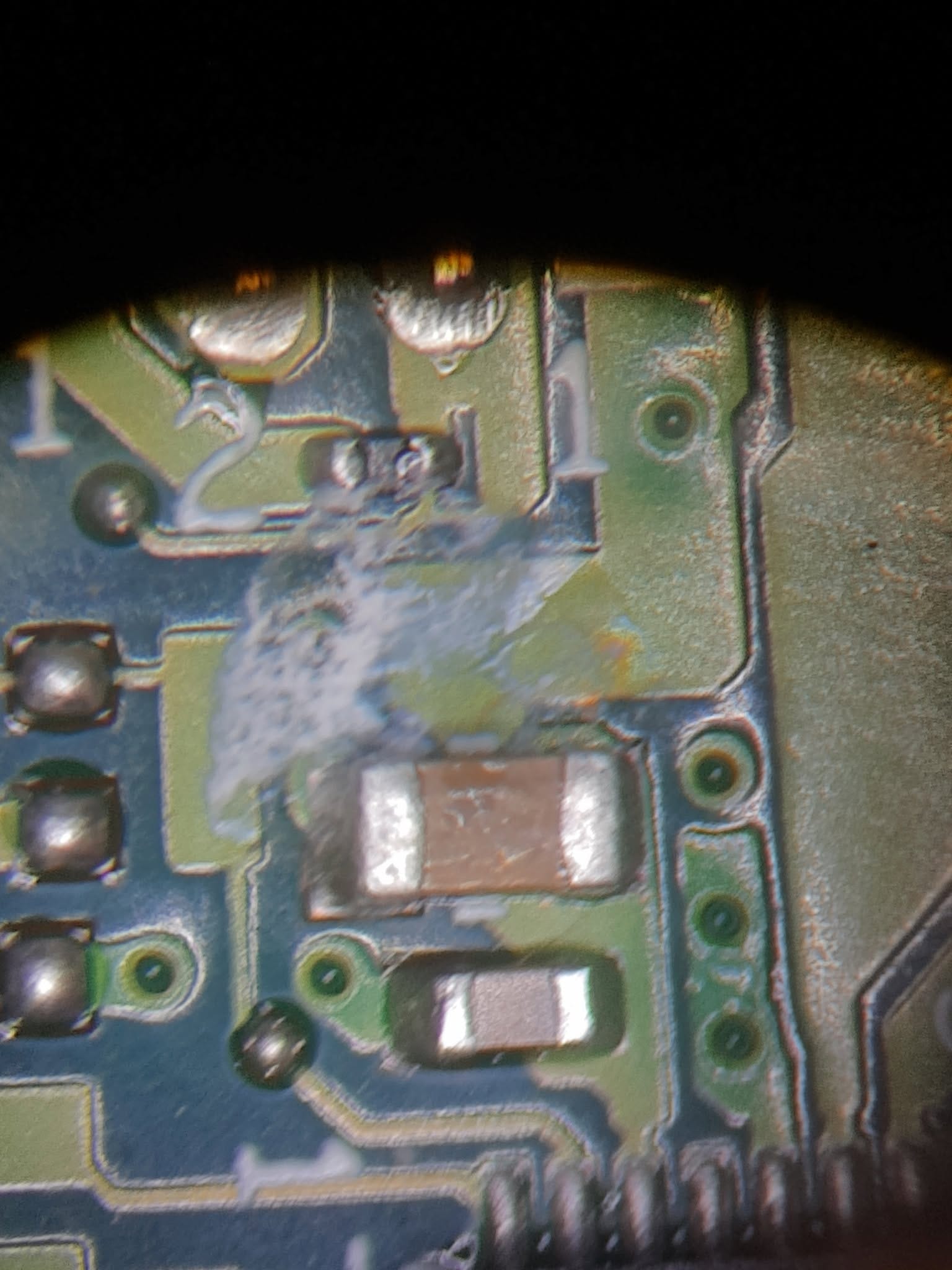

Limpieza técnica y saneamiento de la zona
Los residuos se retiraron cuidadosamente utilizando productos y herramientas específicos para trabajos electrónicos.
La limpieza permite evaluar el estado real de las pistas, los pads y las soldaduras ocultas bajo la corrosión.
Después de retirar los restos se comprobaron las conexiones eléctricas y el estado de los componentes situados alrededor de la zona afectada.

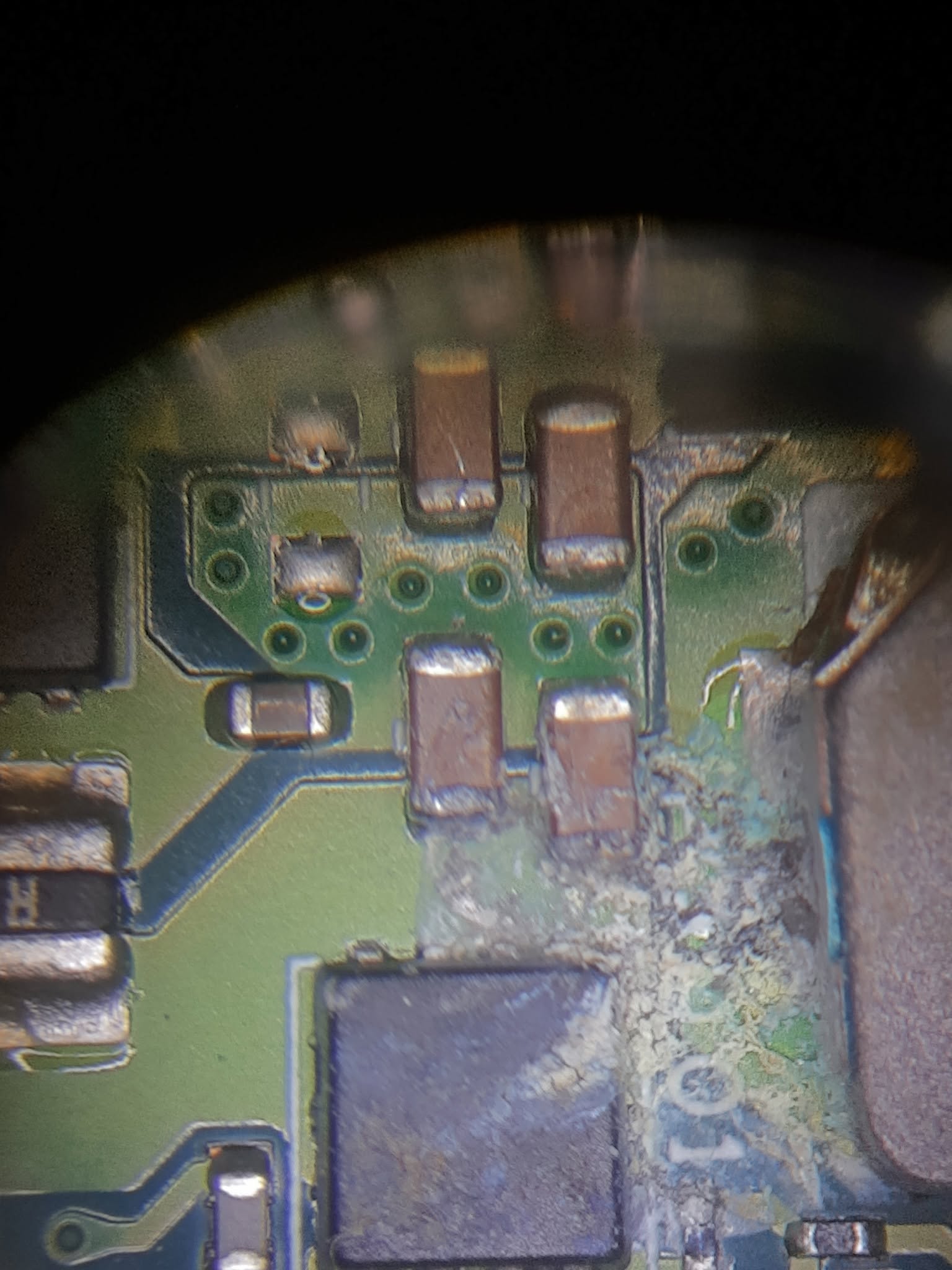

Corrosión junto a componentes de alimentación
Durante la revisión se encontró una segunda zona con acumulación de residuos y corrosión alrededor de varios componentes.
Se inspeccionó cada terminal para comprobar si existían soldaduras deterioradas, pistas interrumpidas o componentes con daños visibles.
La presencia de corrosión en diferentes áreas confirma la importancia de revisar toda la placa y no limitar el diagnóstico únicamente a la primera zona encontrada.

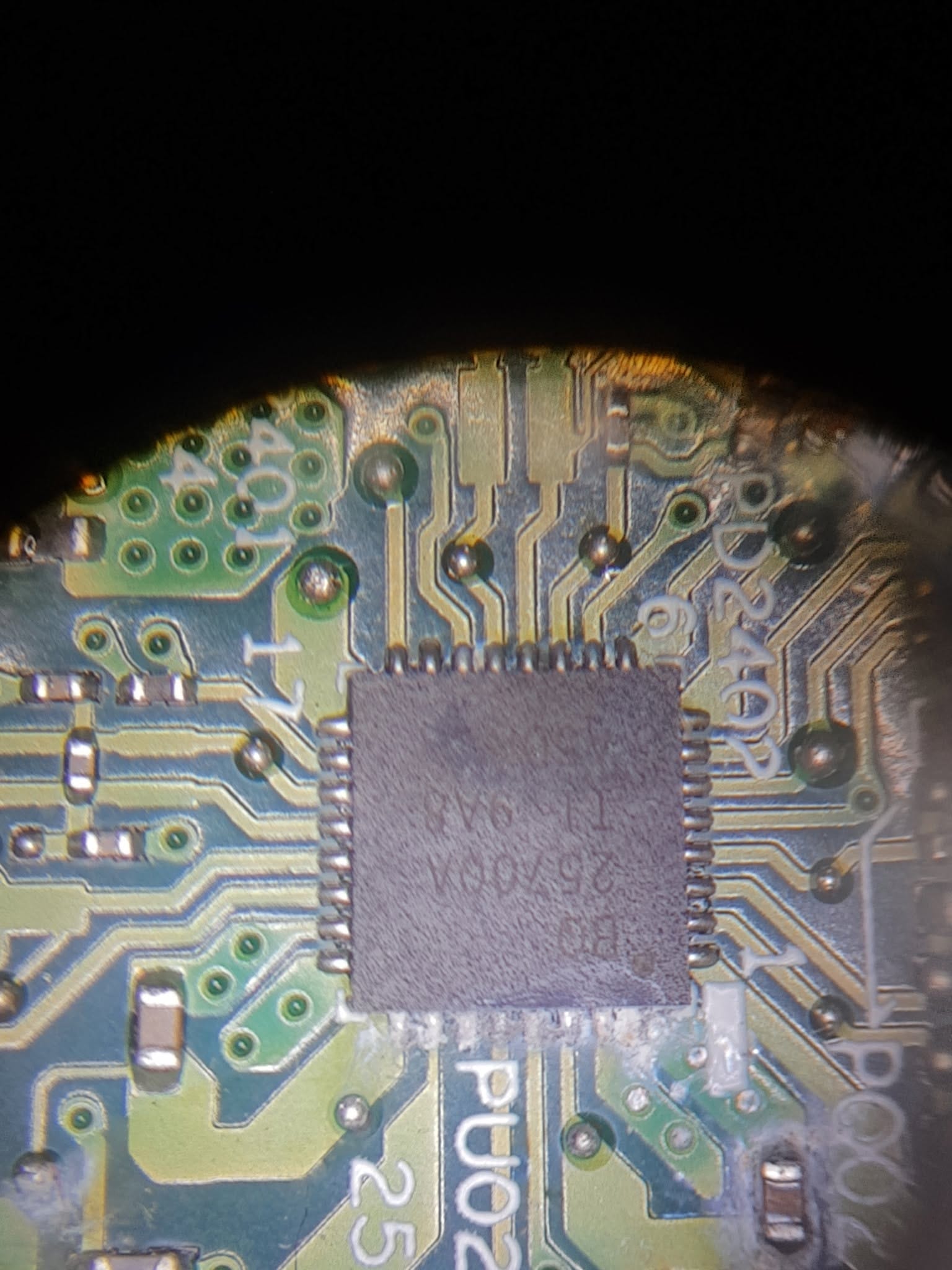

Inspección de un circuito integrado afectado
También se revisó un circuito integrado situado dentro de una zona afectada por residuos y corrosión.
Se comprobaron visualmente sus terminales para detectar posibles soldaduras debilitadas, cortocircuitos entre pines o pérdida de conexión con la placa.
Después del saneamiento se realizaron mediciones para confirmar que el componente y las líneas próximas no presentaban valores anormales.

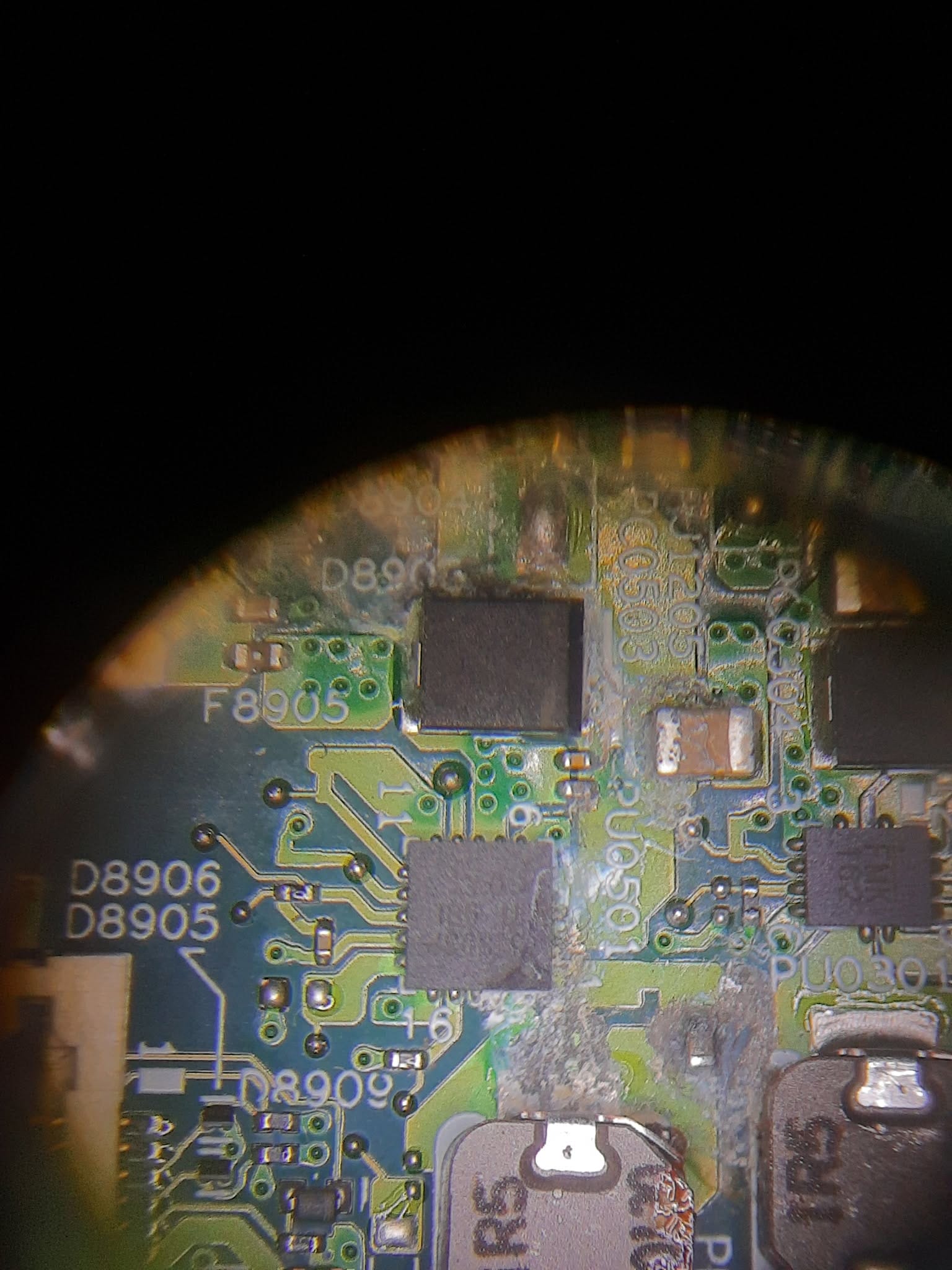

Revisión de controladores y líneas de comunicación
La revisión continuó sobre otros circuitos integrados y líneas de comunicación importantes para el funcionamiento del portátil.
Se inspeccionaron los pines, las soldaduras y las pistas que conectan el controlador con el resto de la placa base.
Este procedimiento permite detectar daños que no siempre son visibles sin microscopio y que pueden bloquear completamente el encendido del equipo.

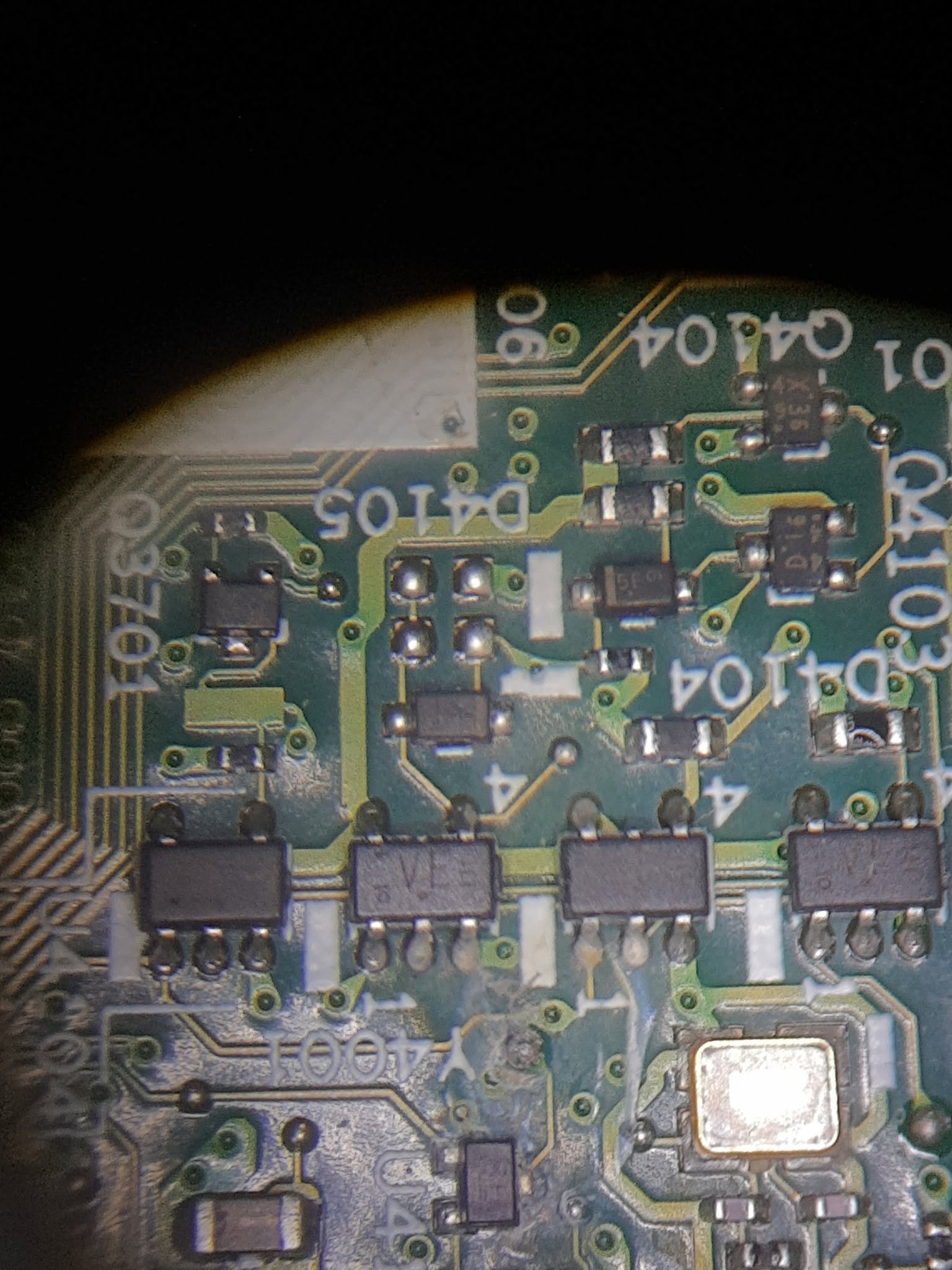

Comprobación de MOSFET y componentes de entrada
Se comprobaron los componentes encargados de controlar la entrada y distribución de corriente en la placa base.
Los MOSFET, diodos y componentes auxiliares de estas zonas deben funcionar correctamente para permitir la generación de las tensiones principales.
Después de la limpieza se verificó que no existieran cortocircuitos ni resistencias anormales en los circuitos revisados.

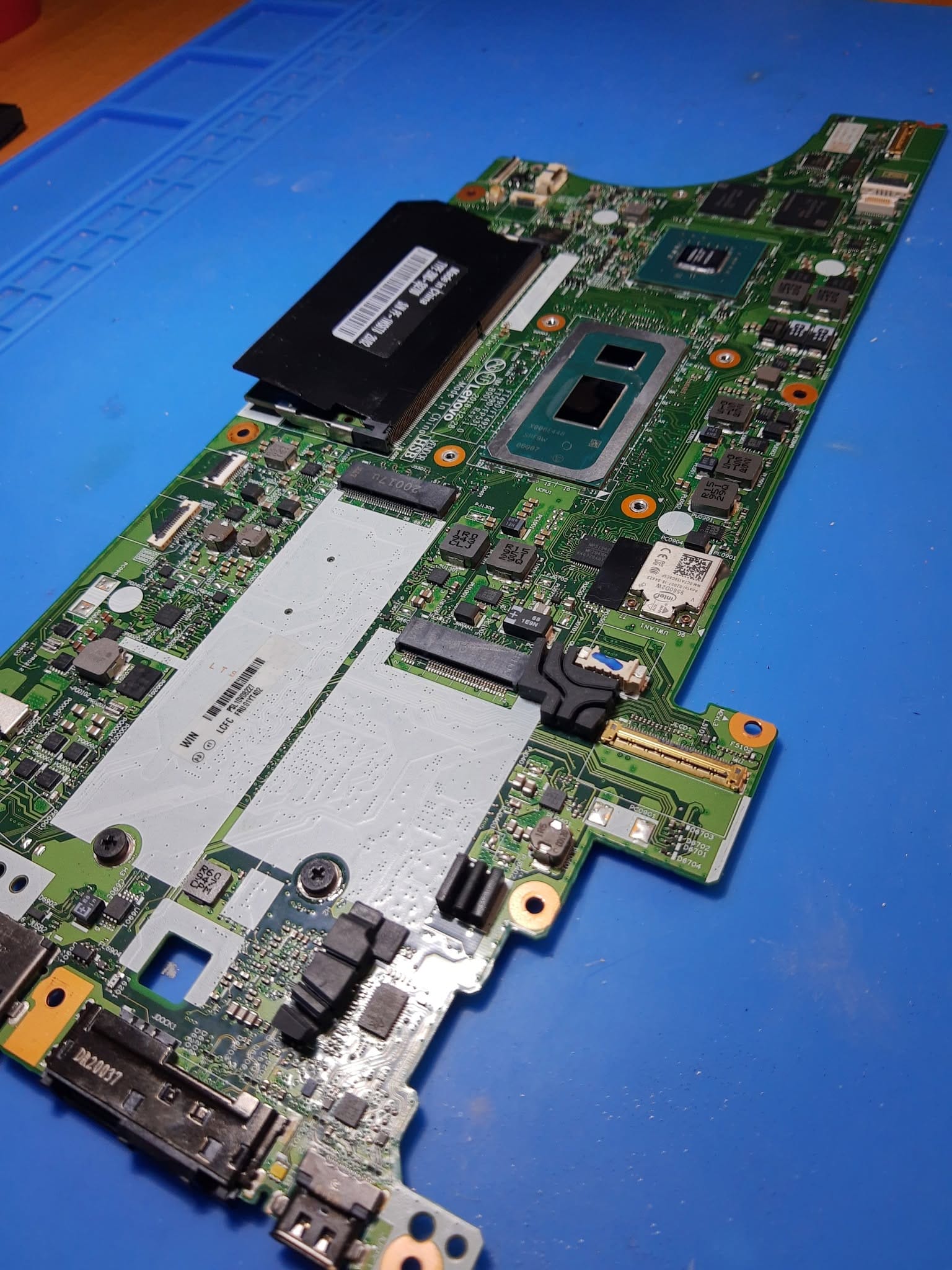

Extracción y revisión completa de la placa base
La placa base se extrajo completamente para acceder a ambas caras y comprobar todas las zonas susceptibles de presentar corrosión.
Se revisaron los componentes, conectores, pistas y soldaduras cercanas a las áreas afectadas.
También se realizaron mediciones en las líneas principales antes de volver a montar el equipo.

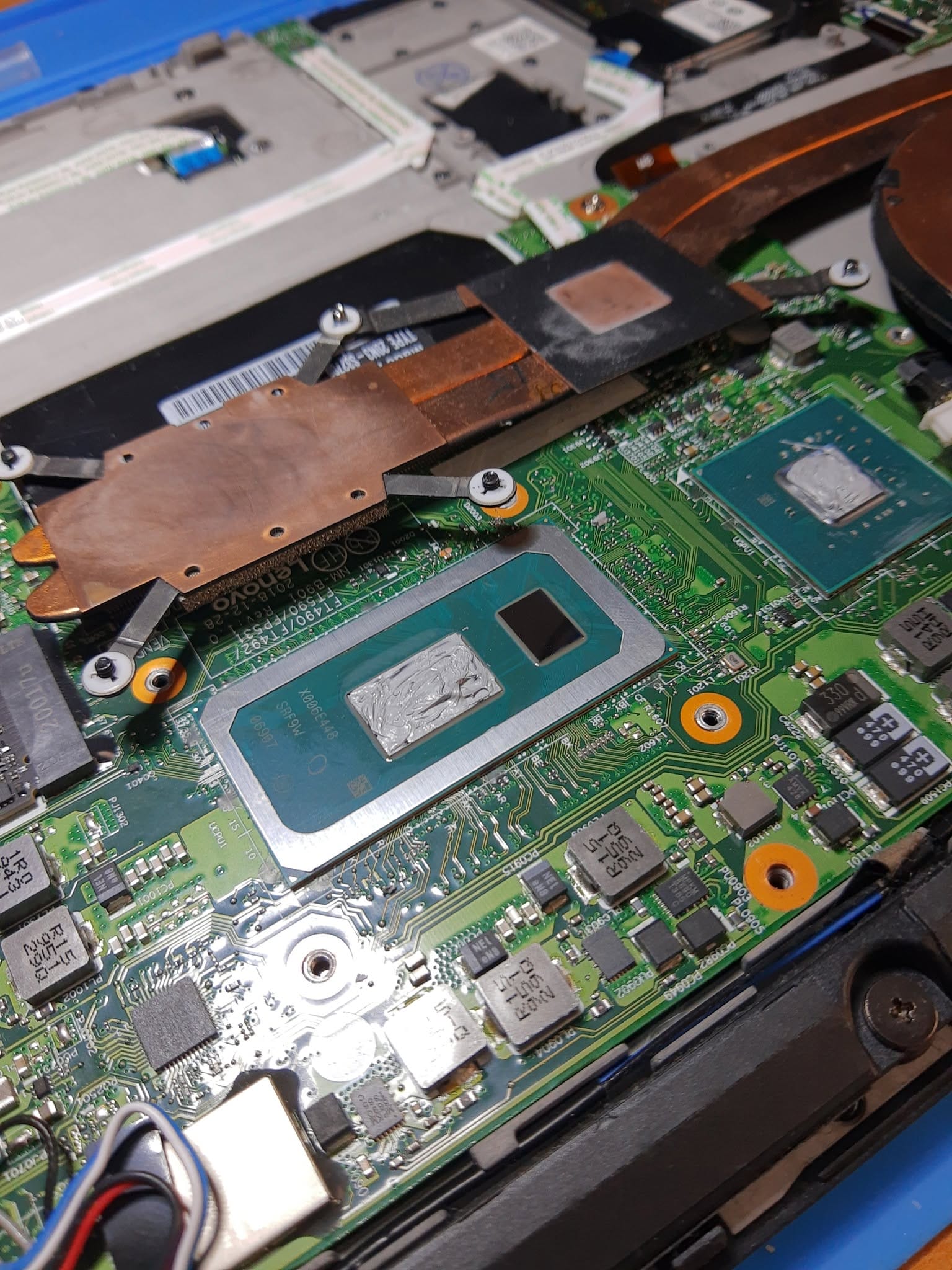

Mantenimiento del sistema de refrigeración
Antes del montaje final se realizó el mantenimiento del sistema de refrigeración.
Se limpiaron las superficies de contacto del disipador y de los procesadores, retirando los restos del material térmico anterior.
Posteriormente se aplicó nueva pasta térmica para mejorar la transferencia de temperatura y garantizar un funcionamiento estable.
Resultado final de la reparación
Después de completar la limpieza, el saneamiento y las comprobaciones electrónicas, se volvió a montar el Lenovo ThinkPad.
El equipo recuperó la secuencia de encendido y volvió a iniciar correctamente.
Se comprobaron el arranque, la imagen, el teclado, el almacenamiento, la carga, los puertos y la estabilidad general del sistema.
La intervención permitió recuperar el portátil sin sustituir la placa base completa.
Trabajo realizado
✔ Desmontaje completo del Lenovo ThinkPad.
✔ Desconexión de la batería interna.
✔ Inspección visual de la placa base.
✔ Inspección microscópica de las zonas afectadas.
✔ Localización de diferentes áreas con corrosión.
✔ Limpieza técnica de la placa base.
✔ Saneamiento de componentes, soldaduras y pistas.
✔ Comprobación de circuitos integrados y controladores.
✔ Medición de las líneas principales de alimentación.
✔ Revisión de MOSFET, diodos y componentes auxiliares.
✔ Extracción completa de la placa base.
✔ Limpieza del sistema de refrigeración.
✔ Sustitución de la pasta térmica.
✔ Montaje completo del portátil.
✔ Pruebas finales de encendido y estabilidad.
Servicios relacionados
Preguntas frecuentes
¿Qué equipo se reparó?
Se reparó un portátil Lenovo ThinkPad.
¿Qué avería presentaba?
El portátil presentaba problemas de encendido relacionados con corrosión en diferentes zonas de la placa base.
¿Cómo se detectó la corrosión?
La corrosión se localizó mediante una inspección detallada de la placa base utilizando microscopio.
¿Por qué la corrosión puede impedir el encendido?
Porque puede deteriorar pistas, soldaduras y componentes, provocar fugas de corriente o impedir que aparezcan las tensiones necesarias.
¿Fue necesario sustituir toda la placa base?
No. Se realizó una intervención electrónica sobre las zonas afectadas y la placa pudo recuperar su funcionamiento.
¿Se realizó mantenimiento térmico?
Sí. Se limpió el sistema de refrigeración y se aplicó nueva pasta térmica antes del montaje final.
¿El Lenovo volvió a encender?
Sí. Después de completar el trabajo, el equipo volvió a iniciar correctamente y superó las comprobaciones finales.
