Lenovo IdeaPad 3-15ITL6 sin encender por corto en la línea de 19V

Recibimos un Lenovo IdeaPad 3-15ITL6 Type 82H8 que permanecía completamente apagado y no reaccionaba al conectar el cargador ni al pulsar el botón de encendido.

El equipo no mostraba imagen, no activaba correctamente sus circuitos principales y no completaba la secuencia de alimentación de la placa base.

Ante este síntoma se realizó un diagnóstico electrónico completo para comprobar la entrada de corriente, la línea principal de 19V y el circuito encargado de gestionar la carga de la batería.

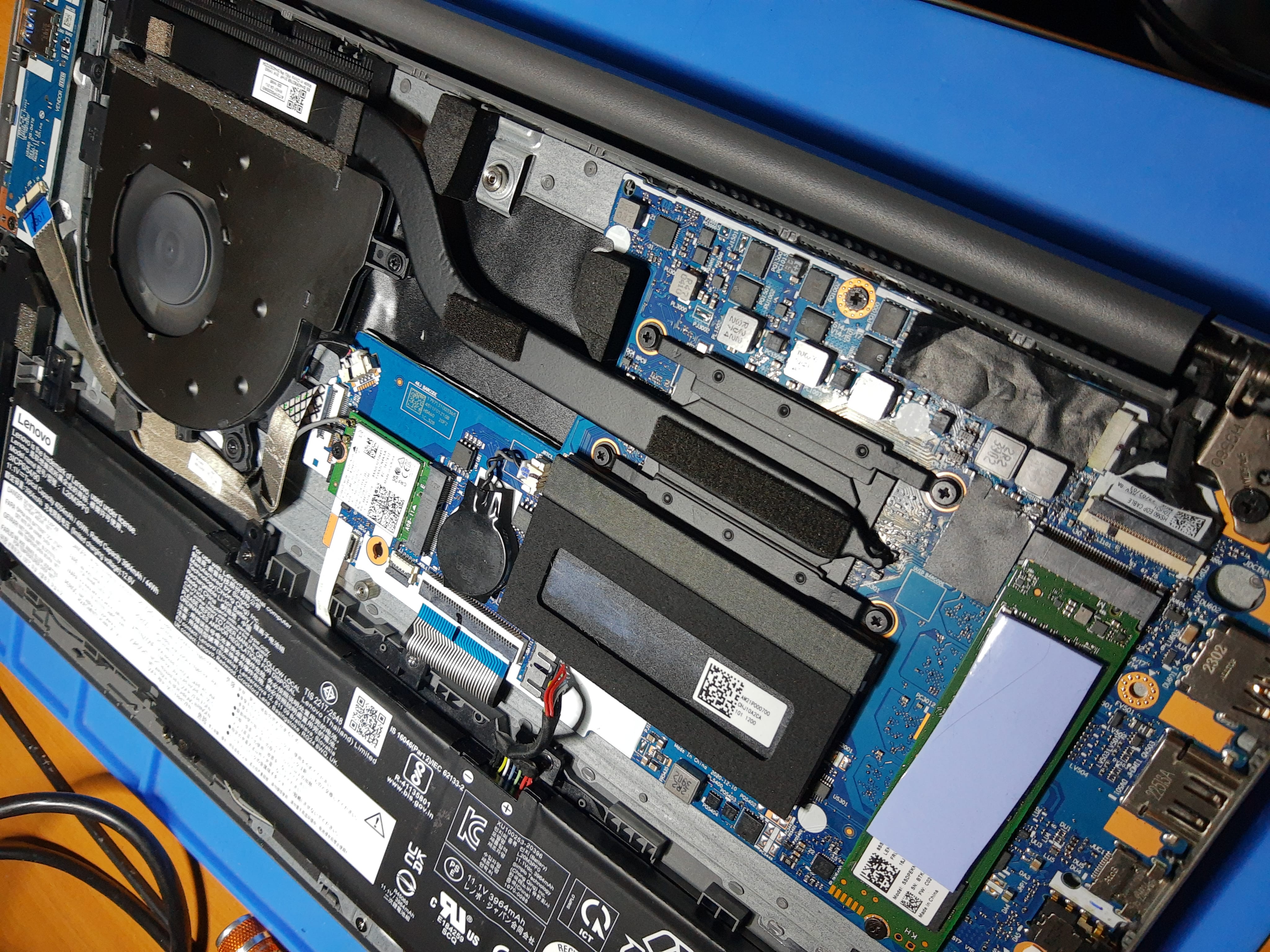

Para realizar las mediciones fue necesario retirar la tapa inferior, desconectar la batería y acceder a los diferentes puntos del circuito de alimentación.

Se inspeccionaron visualmente la placa base, la entrada del cargador, los conectores, las bobinas, los MOSFET y los componentes relacionados con el sistema de carga.

No se sustituyó directamente la batería ni el cargador, ya que el comportamiento del equipo indicaba una avería localizada en la propia placa base.

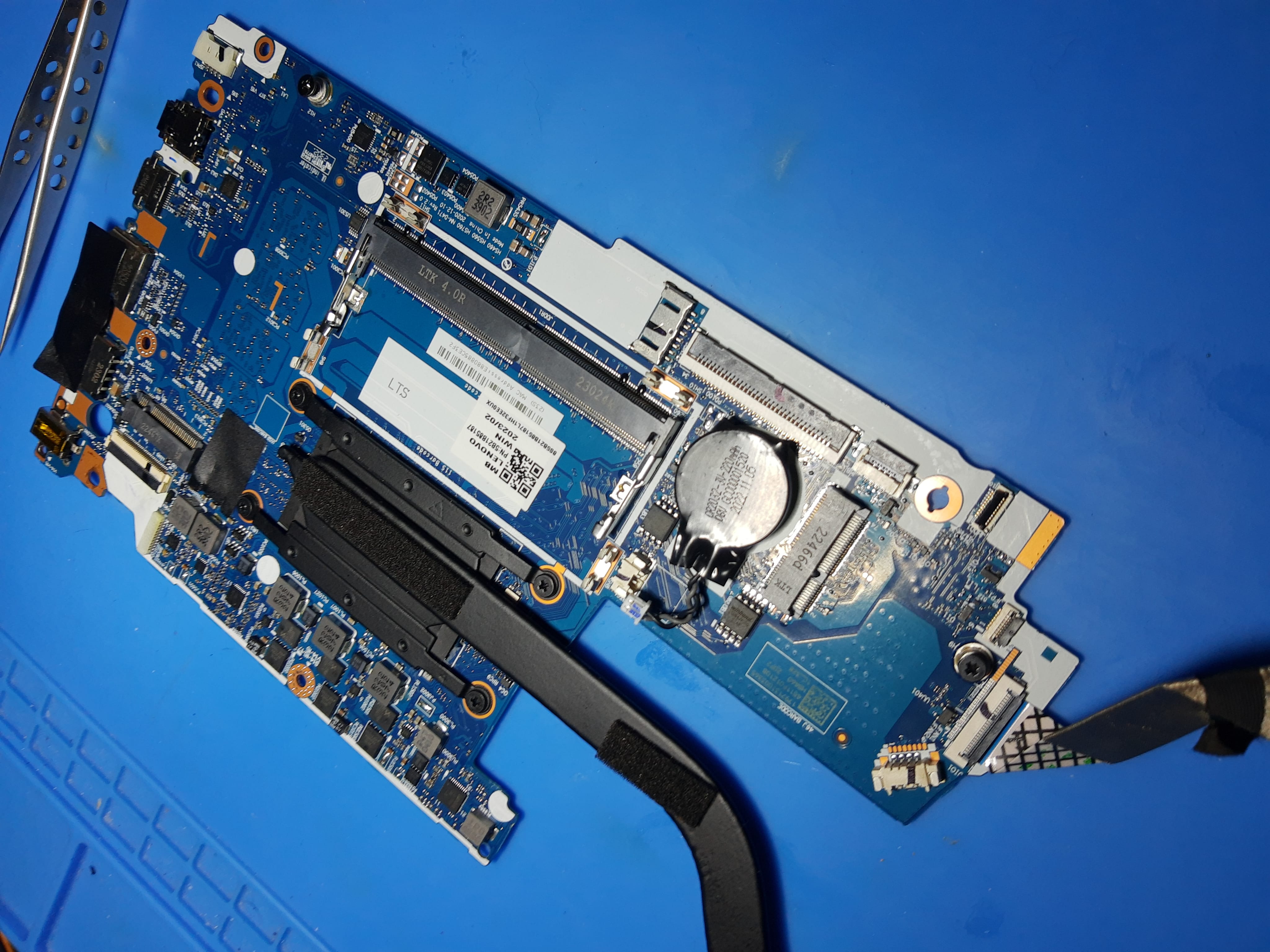

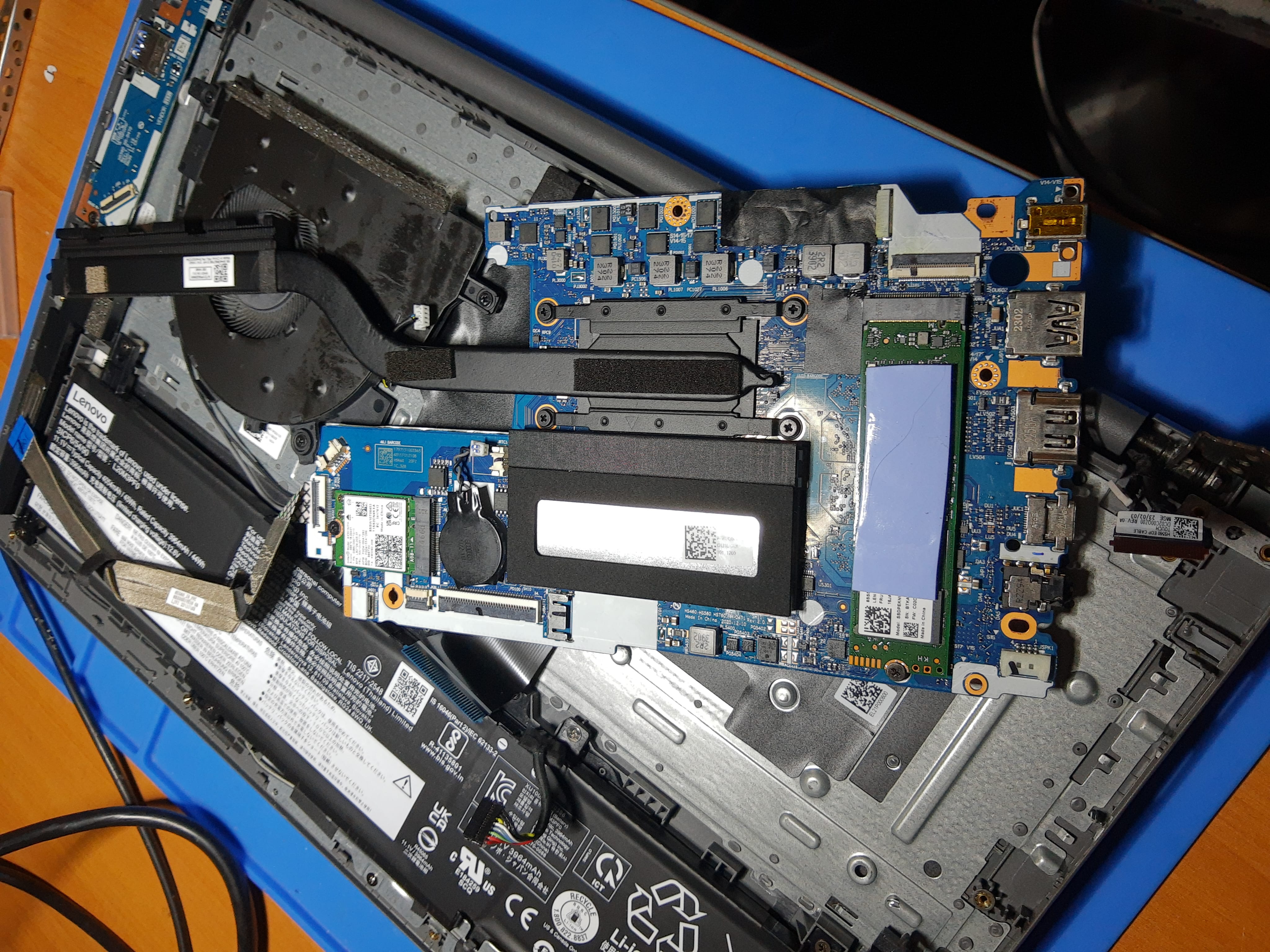

La placa base fue extraída para poder medir de forma segura las líneas principales y acceder a los componentes situados en ambas caras.

Se realizaron mediciones de resistencia a masa, continuidad y modo diodo en la entrada de alimentación.

Las comprobaciones mostraron una resistencia anormalmente baja en la línea principal de 19V y en la zona del circuito de carga.

La línea de 19V distribuye la tensión procedente del cargador hacia los diferentes convertidores y circuitos de la placa base.

Un cortocircuito en esta alimentación puede impedir completamente el encendido y provocar que el cargador entre en protección.

El diagnóstico se centró en los MOSFET de entrada, los condensadores de filtrado y los componentes asociados al controlador de carga.

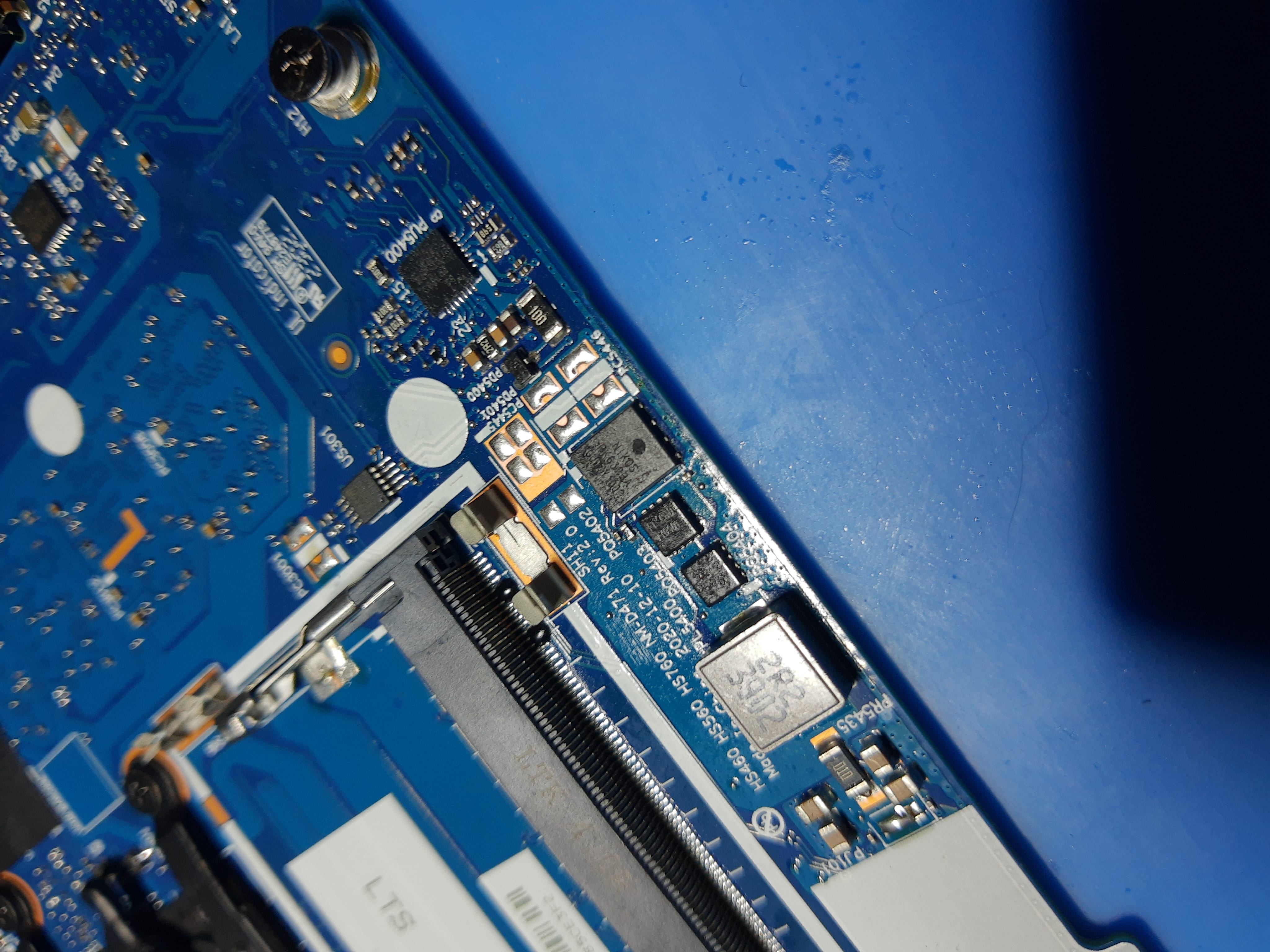

Durante las comprobaciones se localizaron MOSFET que no trabajaban correctamente y mantenían afectada la línea principal.

Estos componentes controlan el paso de la tensión desde el cargador, protegen la placa frente a condiciones anómalas y permiten que el controlador gestione la alimentación y la batería.

Cuando un MOSFET queda en cortocircuito puede bloquear la entrada de corriente o derivar directamente la tensión a masa.

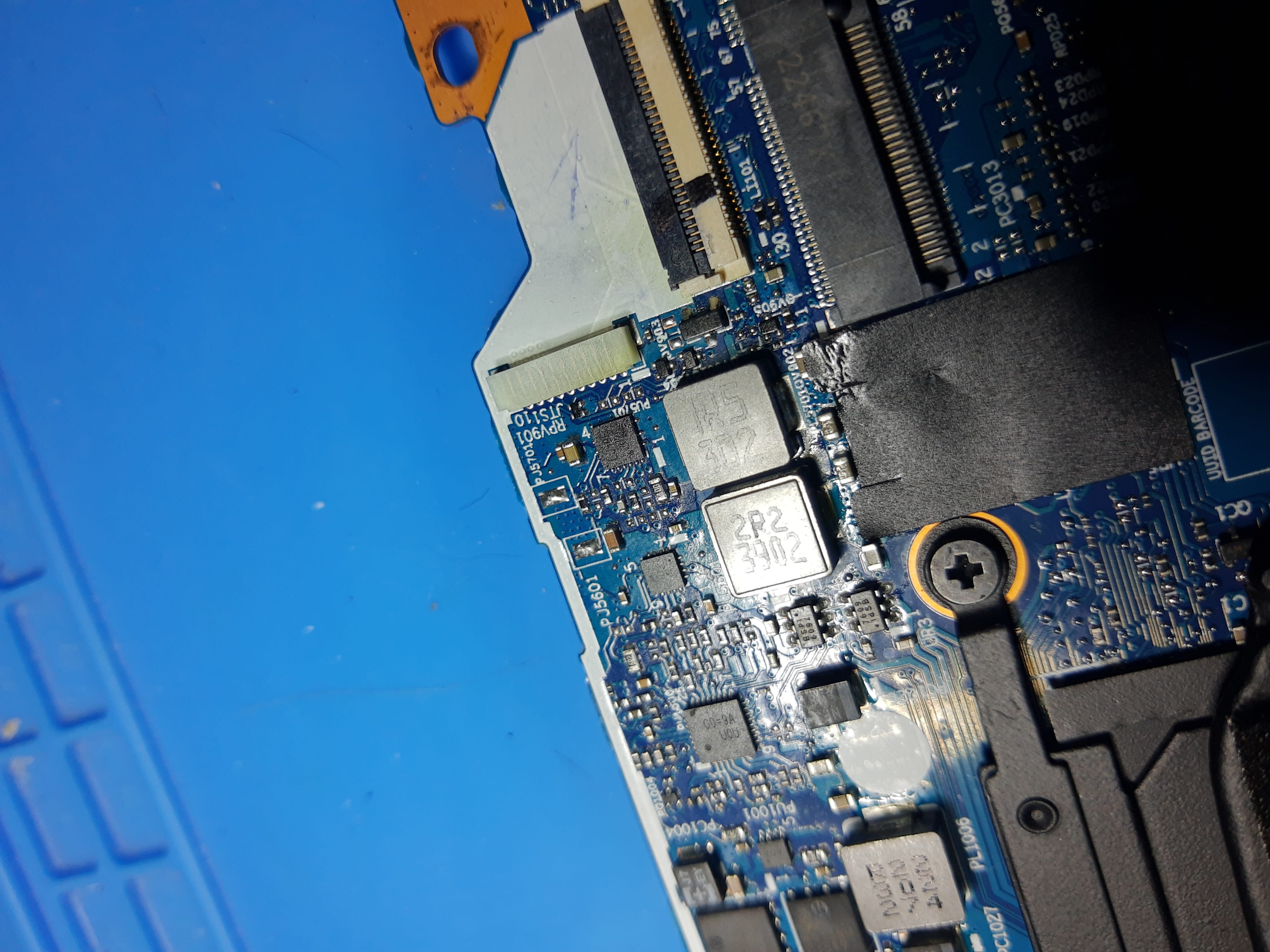

Además de los MOSFET dañados, se localizó el condensador PC5704 en cortocircuito.

Este componente estaba conectado a la línea afectada y contribuía a mantener la baja resistencia presente en la entrada de alimentación.

La identificación de todos los componentes defectuosos era necesaria para evitar que un repuesto nuevo volviera a dañarse al conectar el cargador.

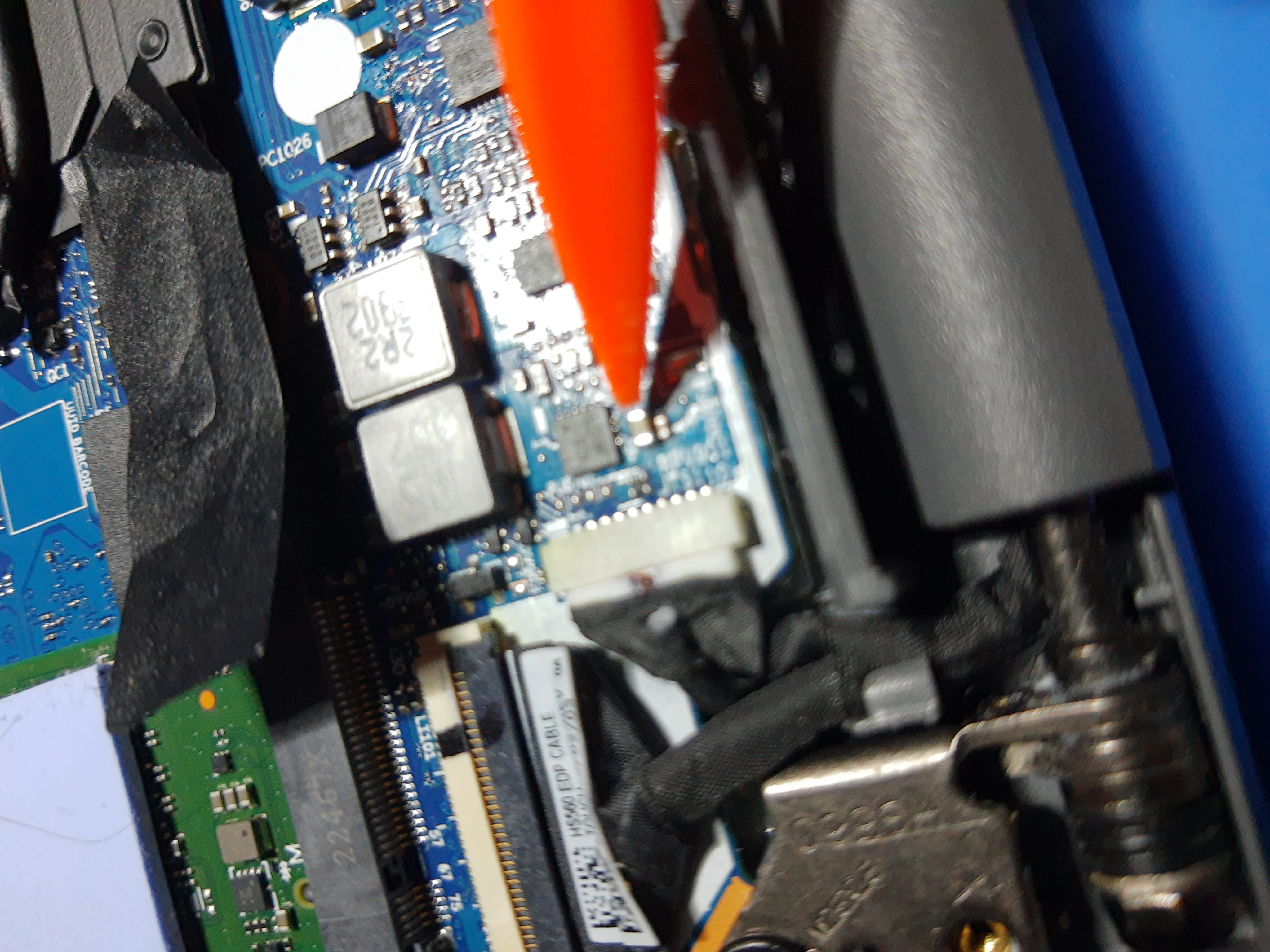

Los MOSFET defectuosos y el condensador PC5704 fueron retirados cuidadosamente mediante técnicas de microsoldadura.

La zona se limpió y se revisaron los pads, las pistas y los componentes próximos para descartar daños adicionales.

Posteriormente se instalaron nuevos MOSFET compatibles y un condensador de sustitución para PC5704.

Después de la reparación se comprobaron nuevamente la resistencia a masa, la continuidad y el comportamiento de la línea principal de 19V.

El cortocircuito había desaparecido y la entrada de alimentación volvió a presentar valores normales.

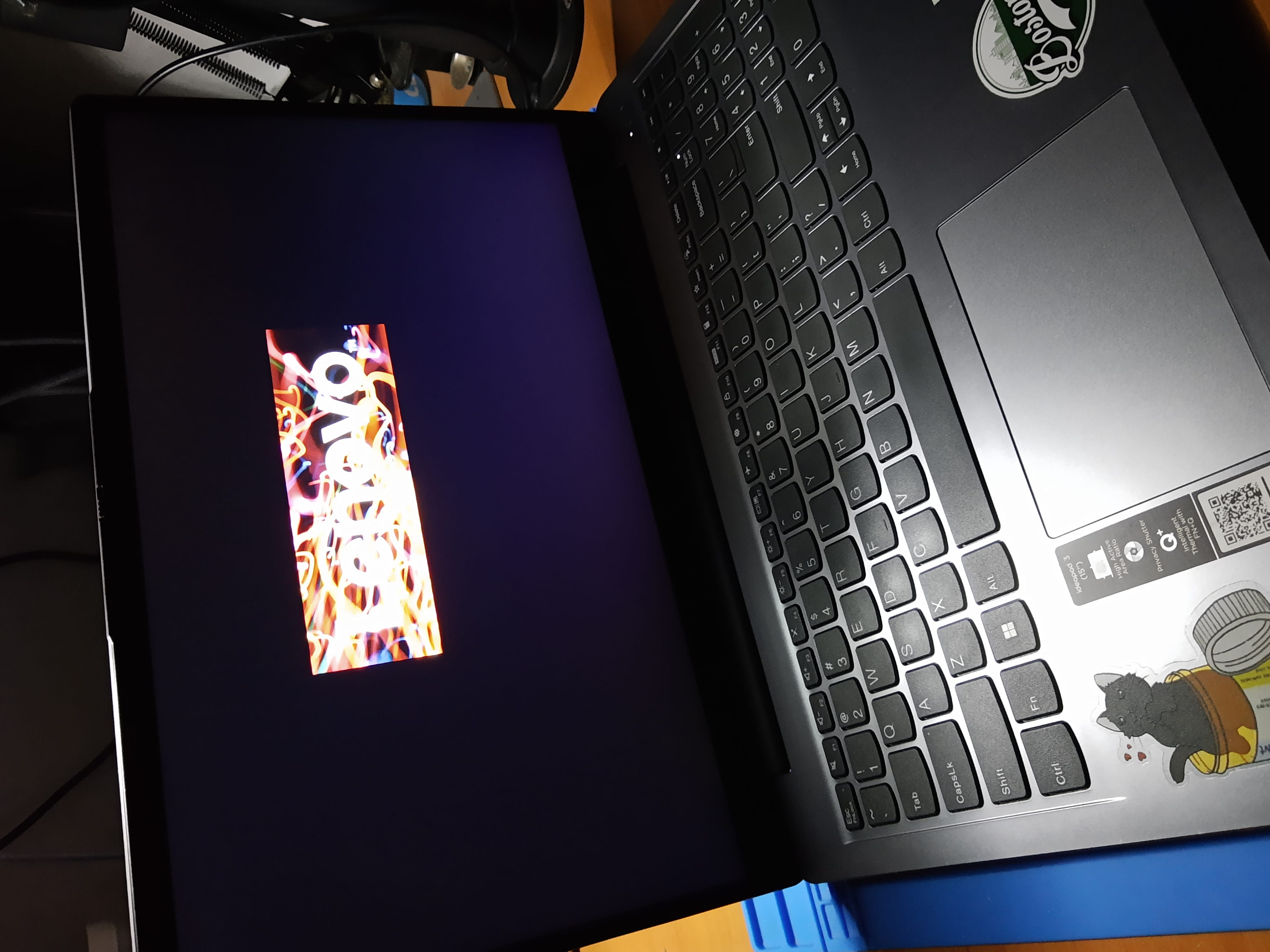

Después de sustituir los componentes defectuosos, la placa base recuperó su secuencia normal de encendido.

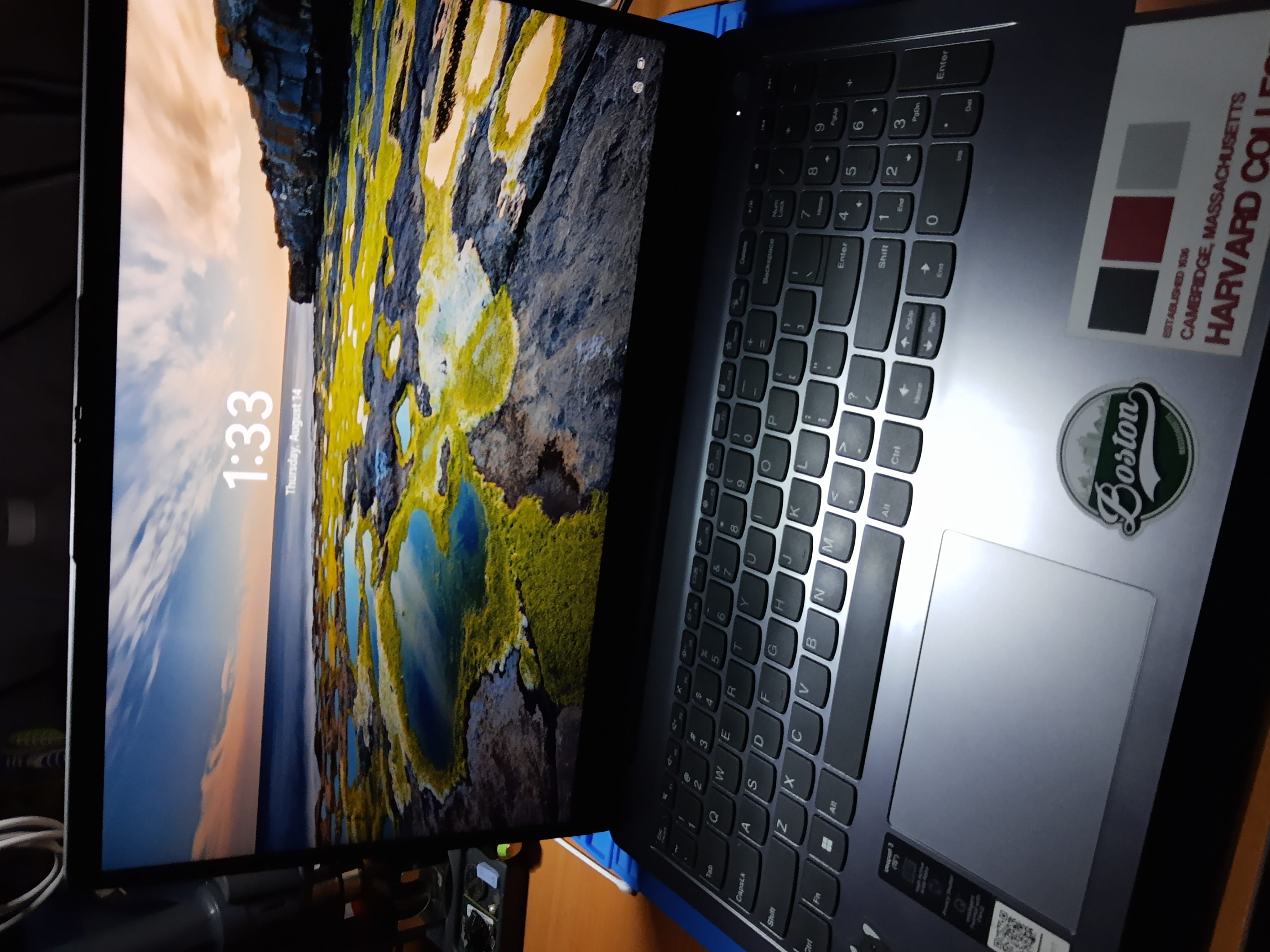

El portátil volvió a mostrar imagen, iniciar el sistema y reconocer correctamente el adaptador de corriente.

También se verificó el funcionamiento del circuito de carga, la batería, la suspensión, el reinicio, los puertos, el teclado, el sonido y la estabilidad general.

El Lenovo IdeaPad 3-15ITL6 quedó completamente montado y funcionando con normalidad.

✔ Diagnóstico electrónico completo de la placa base.

✔ Desmontaje del Lenovo IdeaPad 3-15ITL6.

✔ Desconexión de la batería.

✔ Extracción de la placa base.

✔ Medición de la línea principal de 19V.

✔ Localización del cortocircuito.

✔ Comprobación del circuito de carga.

✔ Identificación de los MOSFET dañados.

✔ Identificación del condensador PC5704 defectuoso.

✔ Retirada de los componentes averiados.

✔ Limpieza y revisión de la zona.

✔ Comprobación de pads y pistas.

✔ Instalación de nuevos MOSFET.

✔ Sustitución del condensador PC5704.

✔ Comprobación de la desaparición del cortocircuito.

✔ Verificación de la línea de 19V.

✔ Prueba del sistema de carga.

✔ Montaje completo del equipo.

✔ Pruebas finales de encendido y estabilidad.

¿Qué equipo se reparó?

Se reparó un Lenovo IdeaPad 3-15ITL6 Type 82H8.

¿Qué problema presentaba?

El equipo estaba completamente apagado y no respondía al cargador ni al botón de encendido.

¿Dónde se encontraba el cortocircuito?

La avería afectaba a la línea principal de 19V y al circuito de carga de la placa base.

¿Qué componentes estaban dañados?

Se localizaron MOSFET defectuosos y el condensador PC5704 en cortocircuito.

¿Qué reparación se realizó?

Se retiraron los MOSFET y el condensador averiados, se limpió la zona y se instalaron componentes nuevos.

¿El portátil volvió a encender?

Sí. Después de eliminar el cortocircuito, el Lenovo volvió a encender y funcionar correctamente.

¿La batería volvió a cargar?

Sí. El circuito de carga recuperó su funcionamiento y el adaptador volvió a ser reconocido correctamente.

¿Un portátil que no enciende necesita siempre cambiar la placa base?

No. En muchos casos la avería puede repararse localizando y sustituyendo los componentes electrónicos defectuosos.

Si el equipo no responde al cargador, permanece completamente apagado o el adaptador entra en protección, puede existir un cortocircuito en la placa base.

Cambiar directamente la batería o el cargador no siempre soluciona este tipo de averías.
