Portátil Huawei recibido sin encender ni cargar
Recibimos un portátil Huawei que no encendía y tampoco reaccionaba al conectar su cargador USB-C.
El equipo no mostraba actividad, no iniciaba el sistema y no realizaba correctamente el proceso de carga de la batería.
Ante este tipo de avería es necesario realizar un diagnóstico electrónico para localizar si el fallo se encuentra en el cargador, la batería, el conector USB-C o la propia placa base.

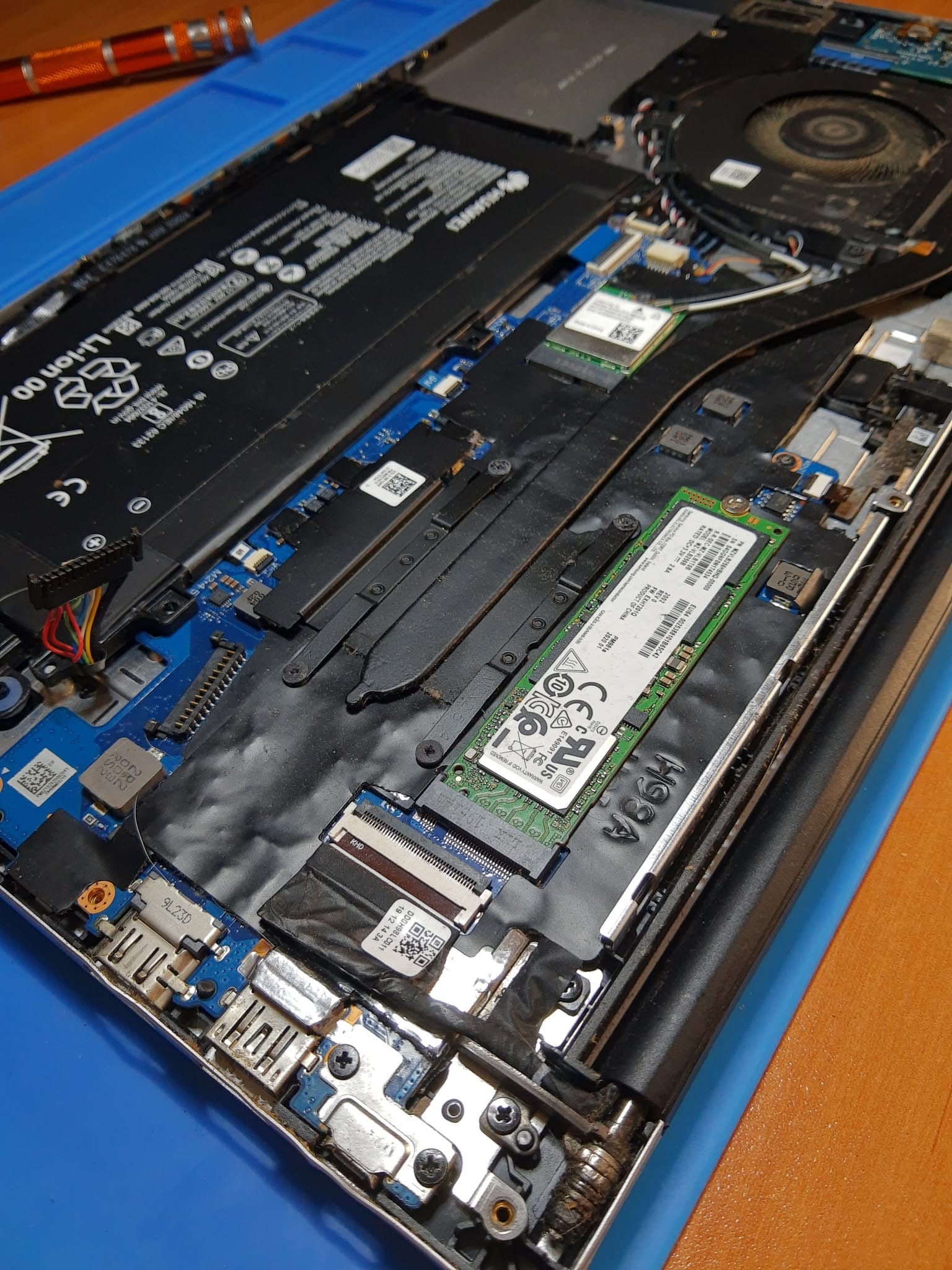

Desmontaje e inspección interna del equipo
Se desmontó el equipo para acceder a la placa base y realizar las primeras mediciones en el circuito de alimentación.
También se revisaron la batería, el sistema de refrigeración, los conectores internos y los diferentes puntos de entrada de alimentación.
Las comprobaciones permitieron centrar el diagnóstico en la zona de entrada de corriente mediante el conector USB-C.

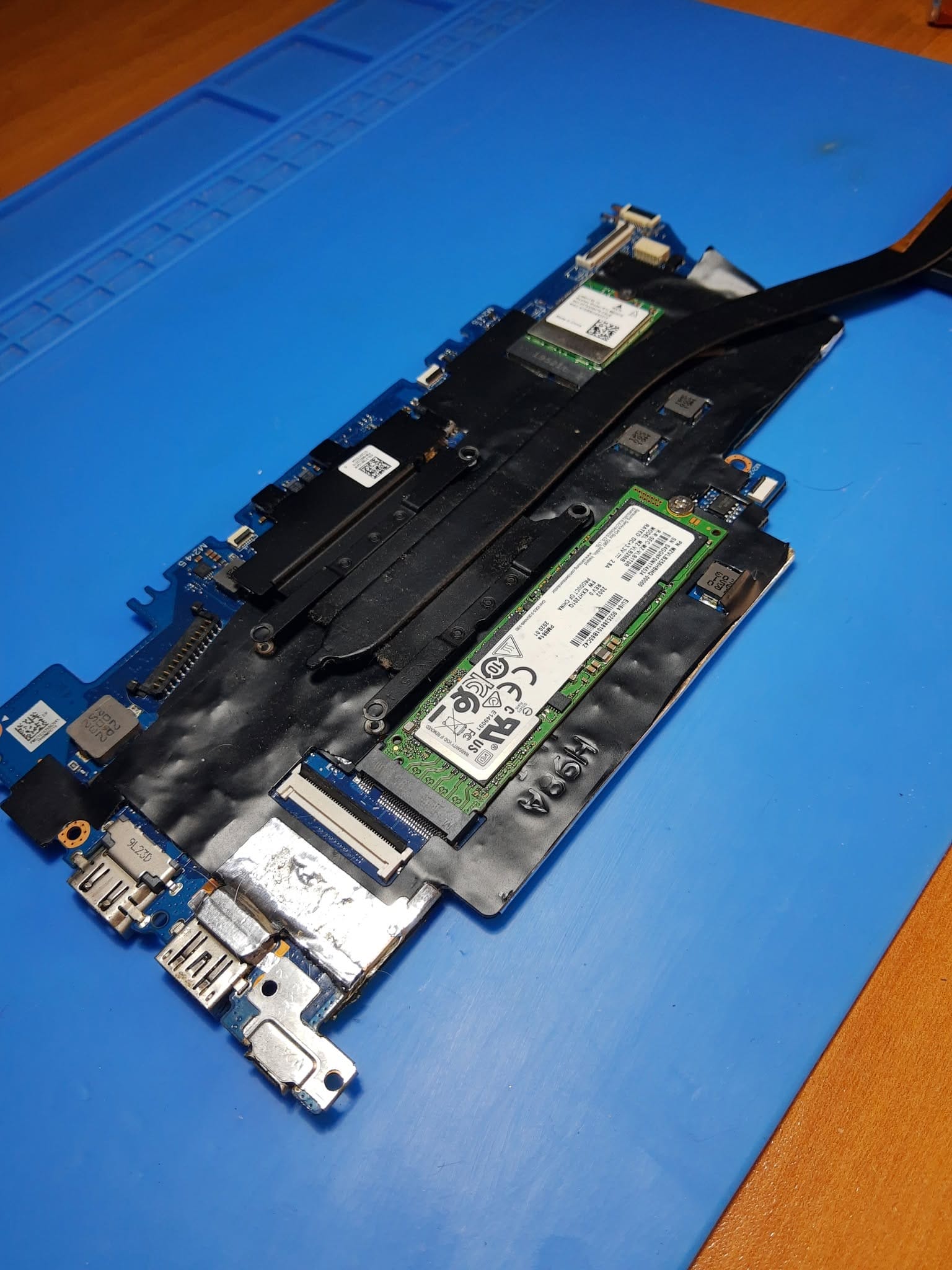

Extracción de la placa base
Para inspeccionar correctamente el conector y sus puntos de soldadura fue necesario retirar la placa base del portátil.
La placa se examinó visualmente y mediante mediciones electrónicas para comprobar la continuidad de las conexiones relacionadas con la alimentación.
Esta revisión confirmó que la avería se encontraba en la zona del puerto USB-C utilizado para cargar el equipo.

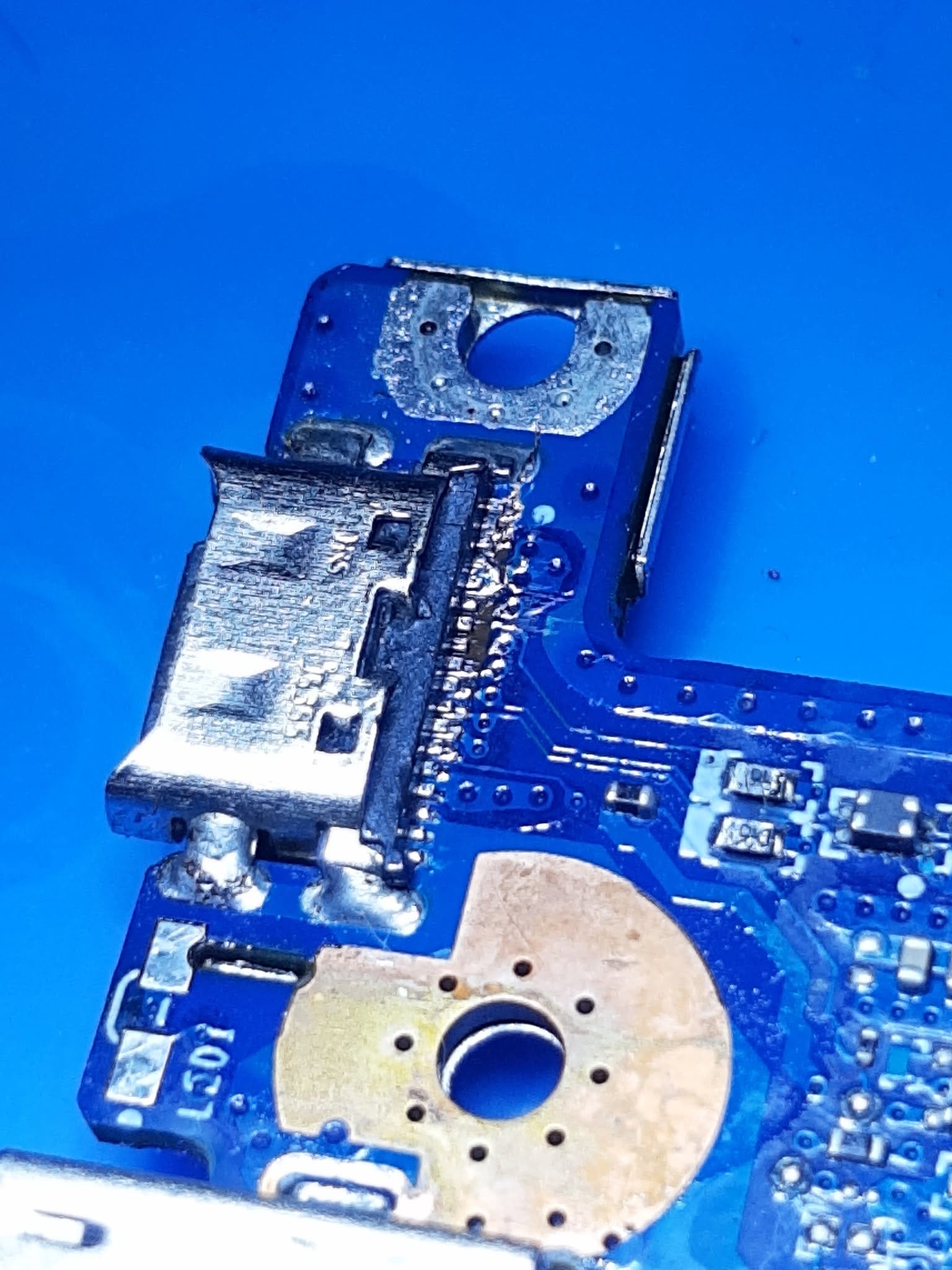

Daños en el conector USB-C y sus pistas
La inspección de la zona permitió observar daños en varios contactos del conector USB-C.
Algunas conexiones no realizaban correctamente el contacto eléctrico con las pistas de la placa base.
Este daño impedía que la alimentación procedente del cargador llegara correctamente al circuito de carga del portátil.

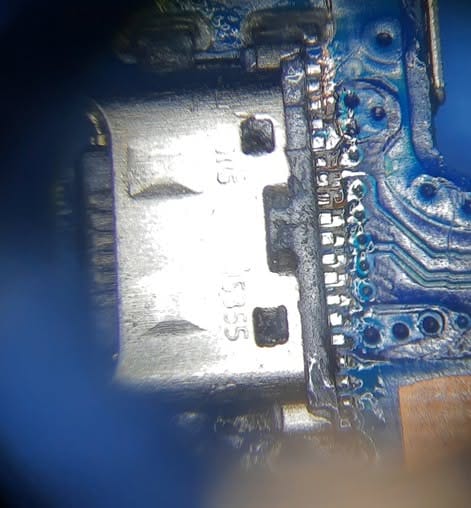

Diagnóstico de los contactos bajo microscopio
La zona se examinó con ampliación para identificar cada uno de los contactos afectados y determinar el alcance del daño.
Esta inspección permitió comprobar que varias uniones estaban deterioradas y que era necesario reconstruir sus conexiones con la placa base.
El trabajo sobre un conector USB-C requiere precisión, ya que contiene numerosos contactos muy próximos entre sí.

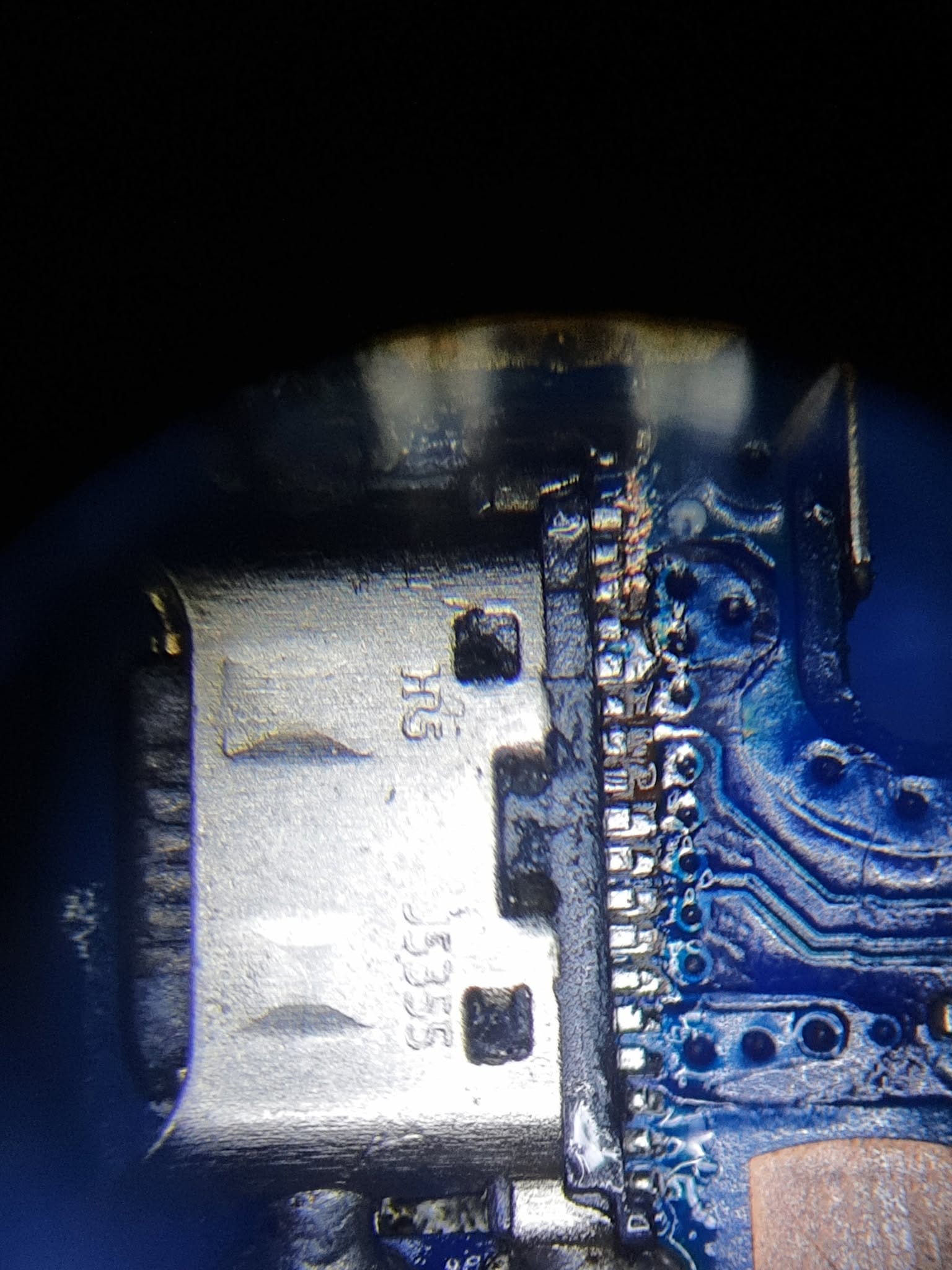

Reconstrucción de las pistas dañadas
Se trabajó individualmente sobre las conexiones afectadas para recuperar la continuidad eléctrica entre el conector USB-C y la placa base.
Las pistas dañadas se reconstruyeron y se reforzaron las uniones necesarias para que el puerto volviera a transmitir correctamente la alimentación.
Durante el proceso se verificó que no existieran cortocircuitos entre contactos adyacentes.

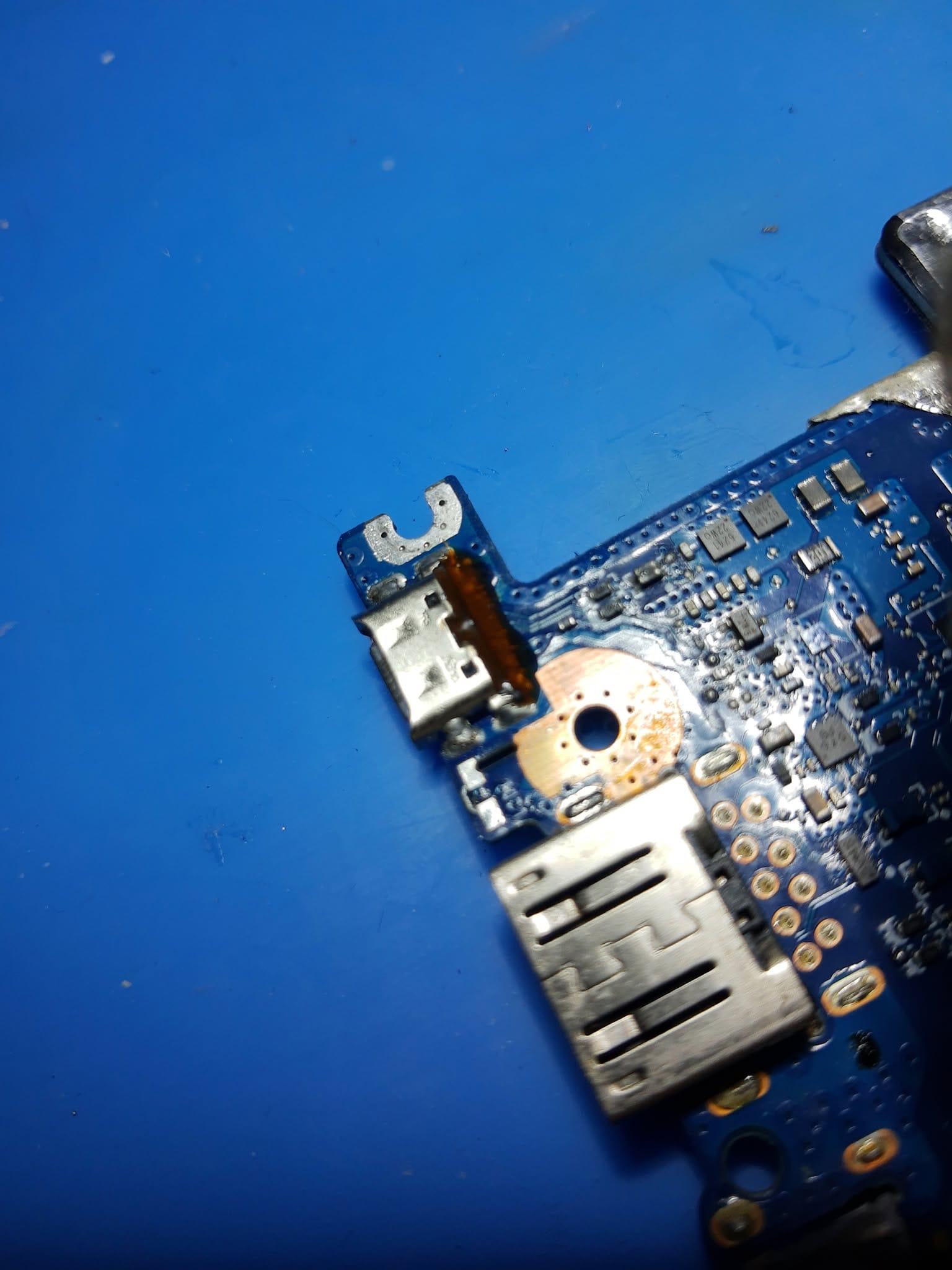

Conector USB-C reparado
Una vez reconstruidas las conexiones, se realizaron comprobaciones de continuidad y aislamiento en todos los contactos reparados.
También se verificó la correcta fijación mecánica del puerto y el estado de los componentes cercanos.
Después de superar estas comprobaciones, la placa base se instaló nuevamente en el chasis del portátil.
Montaje y comprobaciones finales
Después de montar nuevamente la placa base, la batería y el resto de los componentes, se conectó el cargador para comprobar la entrada de alimentación.
El portátil volvió a reconocer correctamente el cargador, recuperó el proceso de carga de la batería y pudo encender con normalidad.
Se realizaron diferentes pruebas de encendido, carga, estabilidad y funcionamiento general antes de cerrar definitivamente el equipo.

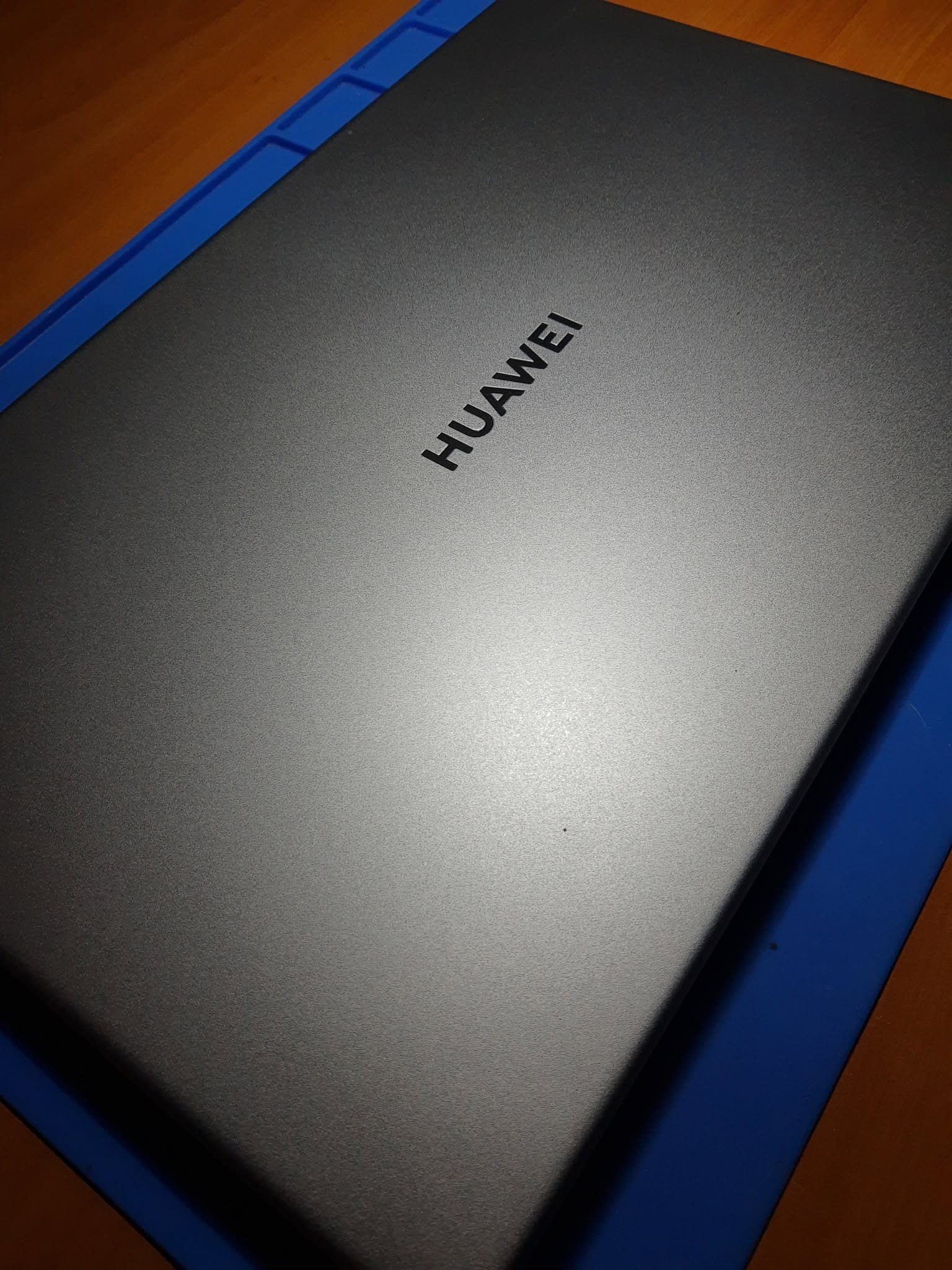

El portátil quedó reparado y preparado para volver a utilizarse.
Trabajo realizado
✔ Desmontaje completo del portátil.
✔ Comprobación de la batería y del circuito de alimentación.
✔ Extracción de la placa base.
✔ Inspección del conector USB-C.
✔ Diagnóstico de contactos y pistas dañadas.
✔ Reparación electrónica de la zona del conector.
✔ Reconstrucción de las pistas afectadas.
✔ Comprobación de continuidad y ausencia de cortocircuitos.
✔ Montaje completo del equipo.
✔ Pruebas finales de encendido, carga y estabilidad.
Servicios relacionados
Preguntas frecuentes
¿Qué problema presentaba el portátil?
El equipo no encendía y tampoco cargaba la batería mediante su conector USB-C.
¿Dónde se encontraba la avería?
La avería se encontraba en la zona del conector USB-C de la placa base.
¿Había pistas dañadas?
Sí. Varias conexiones del conector estaban dañadas y no realizaban correctamente el contacto eléctrico con la placa base.
¿Fue necesario reparar la placa base?
Sí. Se realizó una reparación electrónica para reconstruir las pistas y recuperar las conexiones afectadas.
¿El portátil volvió a cargar y encender?
Sí. Después de la reparación el equipo reconoció el cargador, cargó la batería y encendió correctamente.
