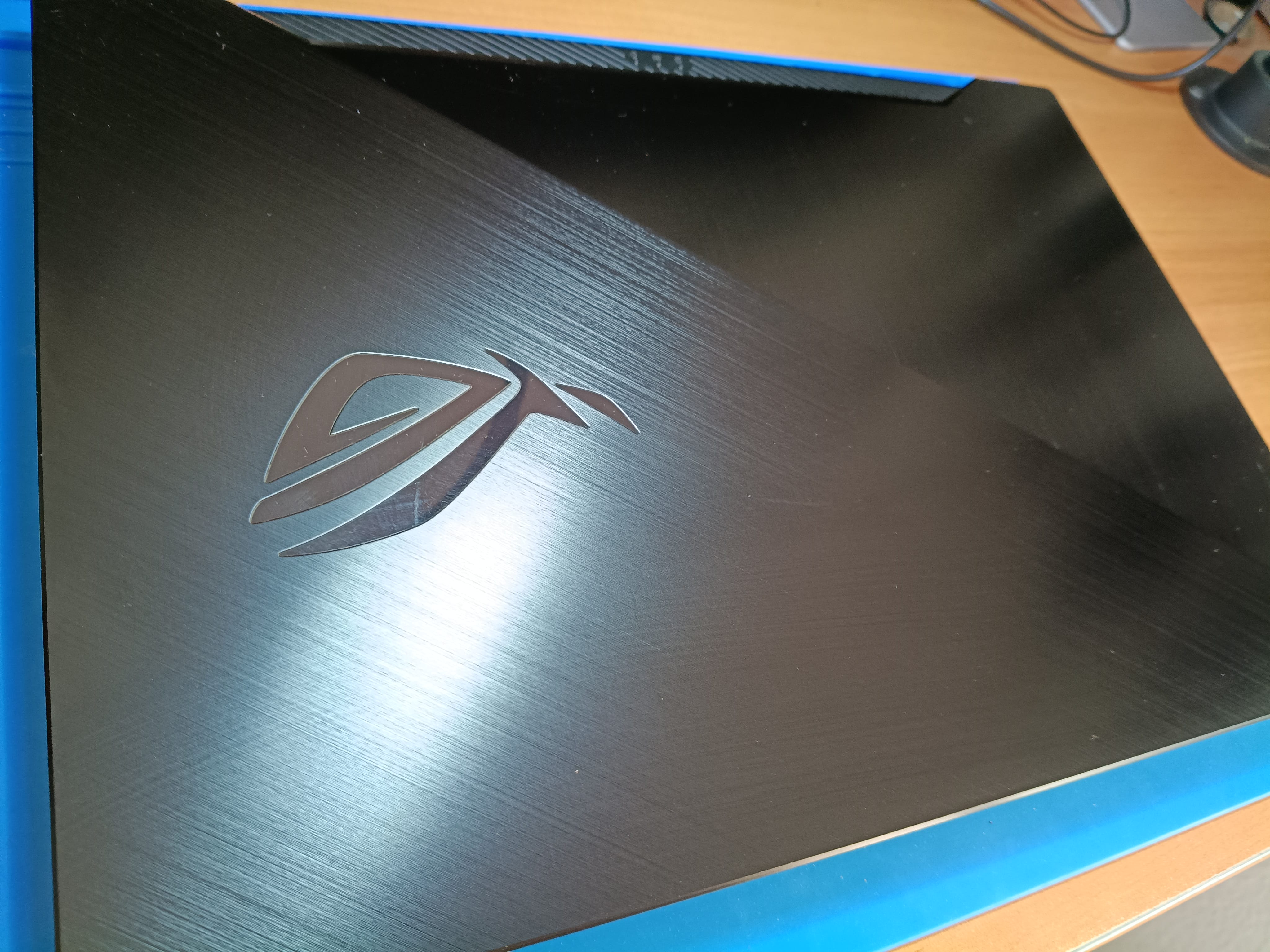

ASUS ROG Zephyrus completamente sin encender
Recibimos un portátil gaming ASUS ROG Zephyrus que permanecía completamente apagado y no respondía al pulsar el botón de encendido.
El equipo no mostraba imagen, no iniciaba el sistema operativo y no completaba correctamente la secuencia de alimentación de la placa base.
Ante este síntoma se realizó un diagnóstico electrónico completo para comprobar las líneas principales y localizar el origen del cortocircuito.

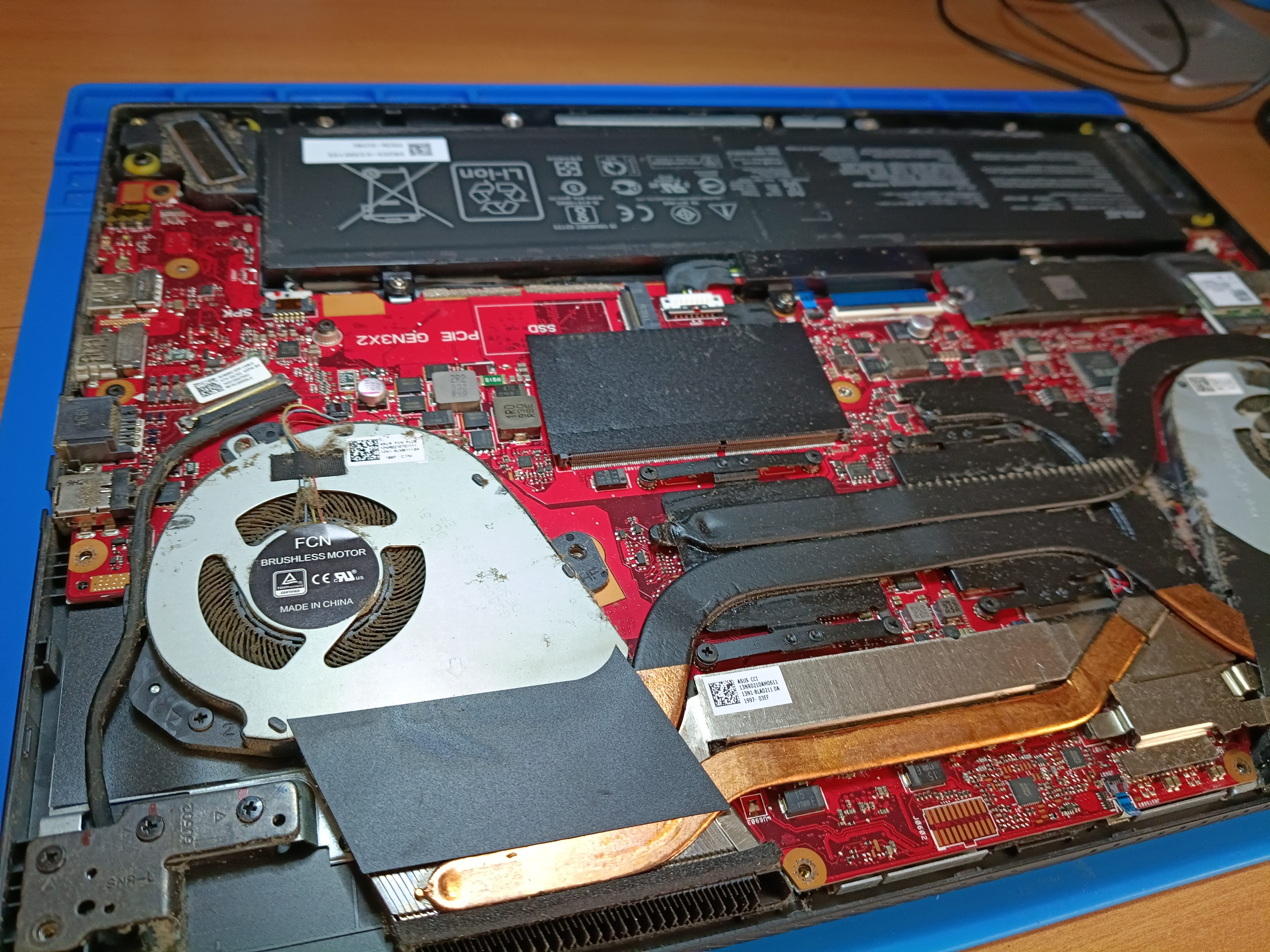

Desmontaje del portátil gaming
Para acceder a la electrónica fue necesario retirar la tapa inferior, desconectar la batería y desmontar los elementos necesarios para trabajar de forma segura sobre la placa base.
También se realizó una inspección visual del sistema de refrigeración, los conectores, las bobinas y los circuitos de alimentación.
En este tipo de equipos gaming existen diferentes líneas dedicadas al procesador y al circuito gráfico, por lo que es necesario localizar con precisión cuál de ellas está provocando el fallo.

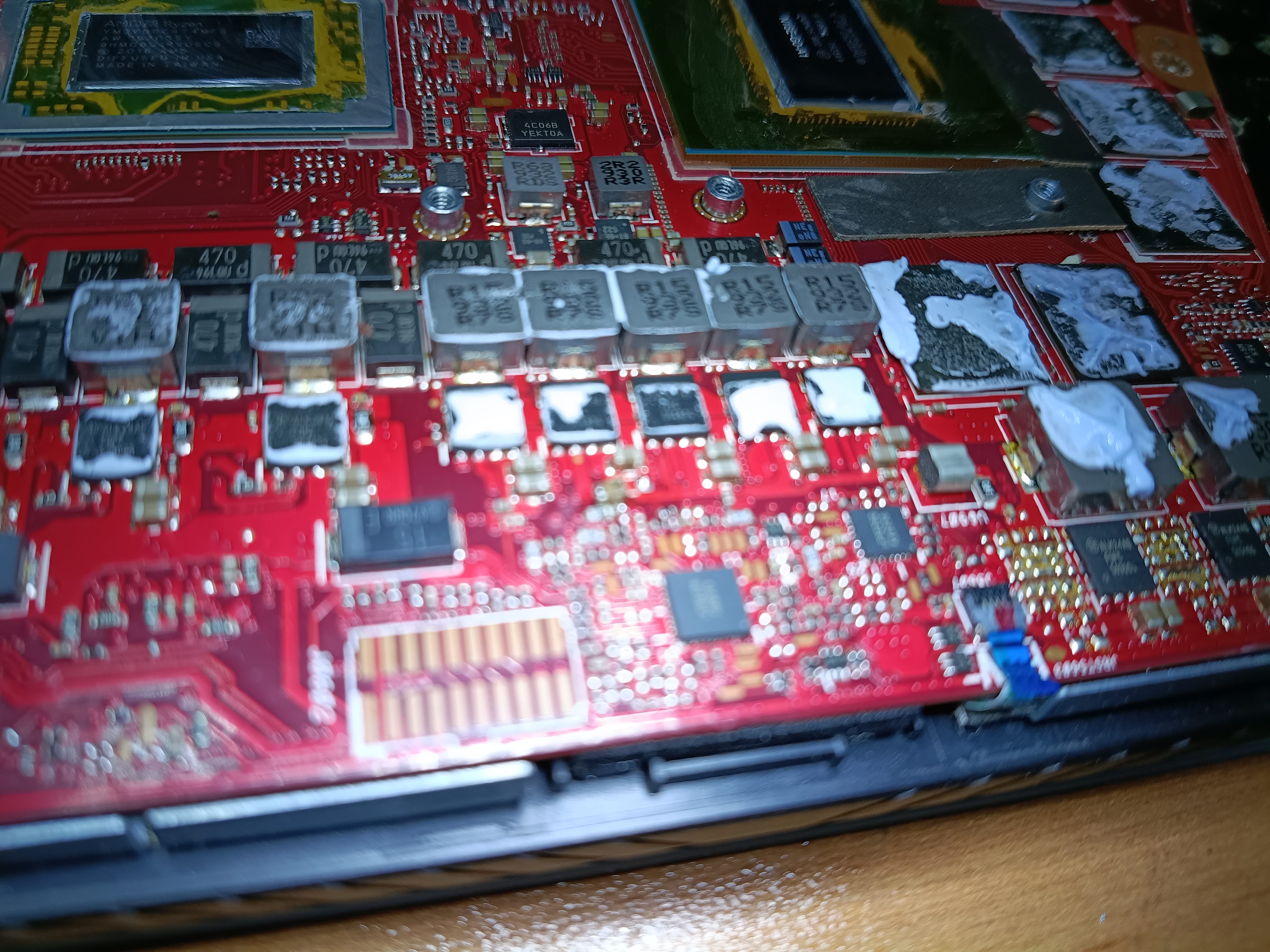

Inspección y diagnóstico de la placa base
Se realizaron mediciones de resistencia a masa y modo diodo en las principales líneas de alimentación de la placa.
Durante estas comprobaciones se localizó un cortocircuito en la línea G_PWR_SRC_NVVDD.
Esta línea forma parte del circuito de alimentación relacionado con el sistema gráfico y un cortocircuito en ella puede impedir por completo el encendido del portátil.

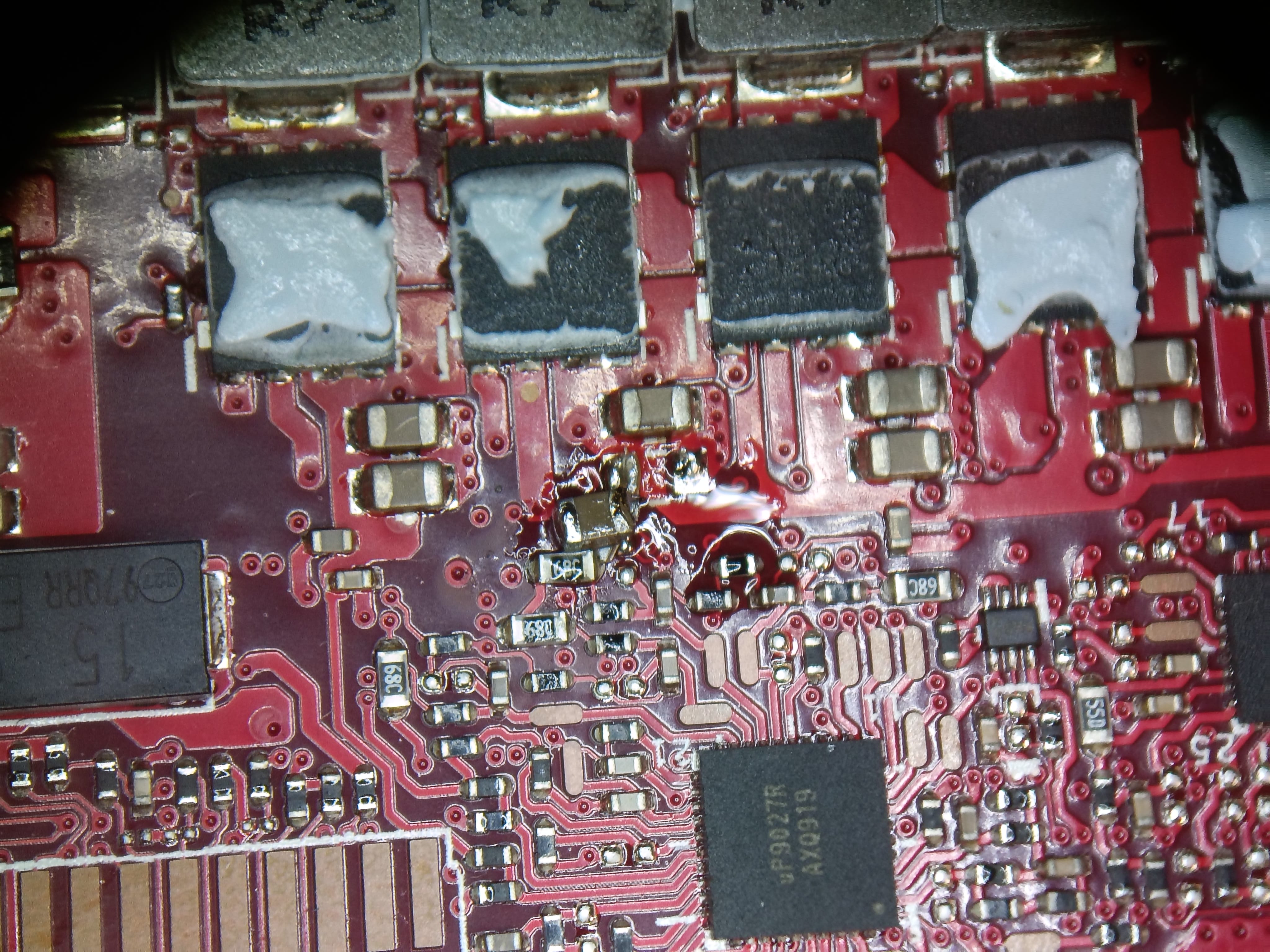

Cortocircuito en la línea G_PWR_SRC_NVVDD
El diagnóstico se centró en los condensadores, transistores y controladores conectados a la línea G_PWR_SRC_NVVDD.
Mediante comprobaciones eléctricas y revisión microscópica se fue aislando la zona hasta identificar el componente que provocaba la baja resistencia.
El condensador identificado como PCI9202 presentaba un fallo interno y mantenía la línea en cortocircuito.

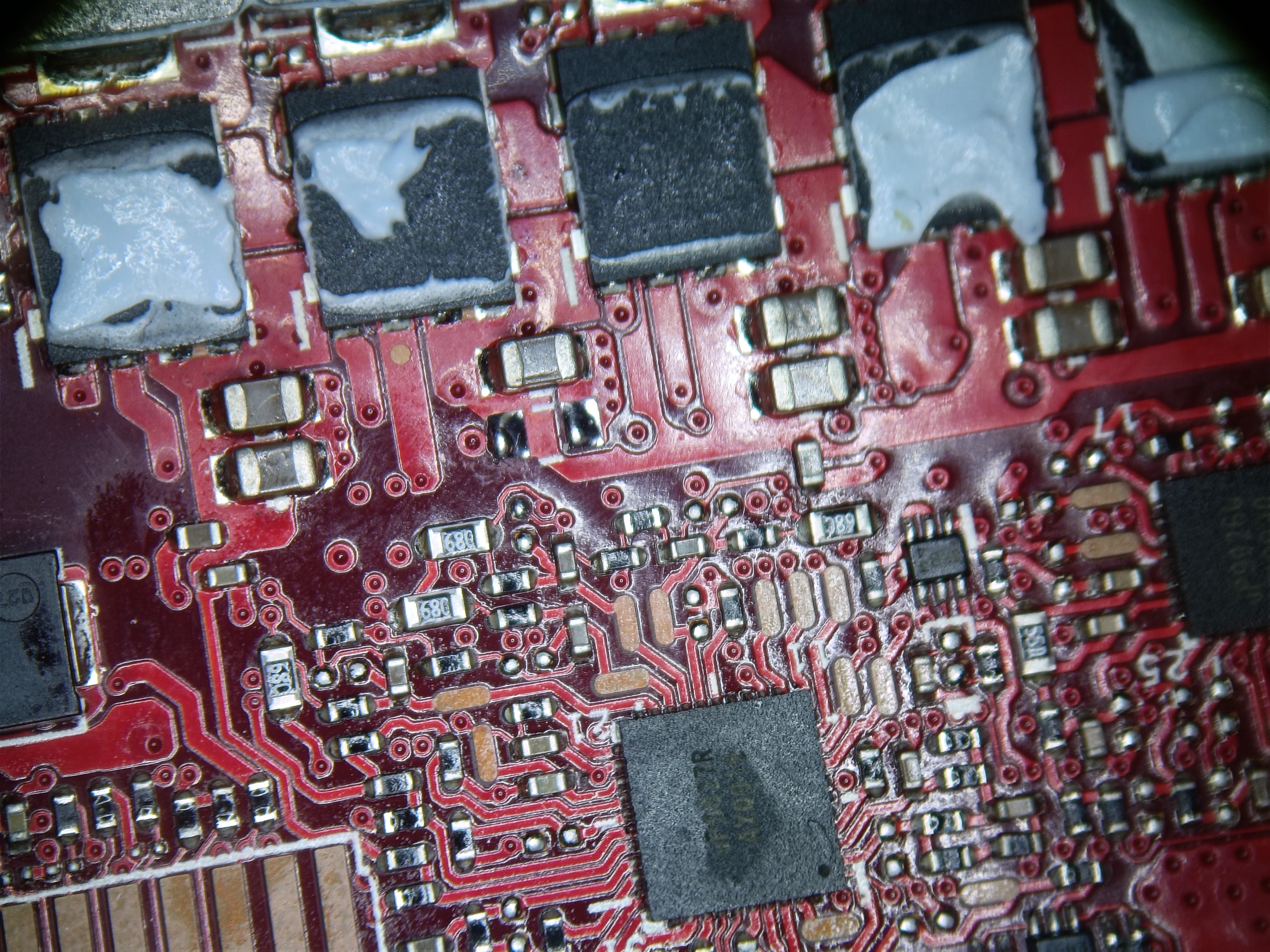

Condensador PCI9202 averiado
Una vez localizado el componente sospechoso se retiró cuidadosamente de la placa mediante técnicas de microsoldadura.
Después de retirar el condensador PCI9202 se volvió a medir la línea G_PWR_SRC_NVVDD.
El cortocircuito desapareció, confirmando que el condensador era el responsable directo de que el portátil no pudiera encender.

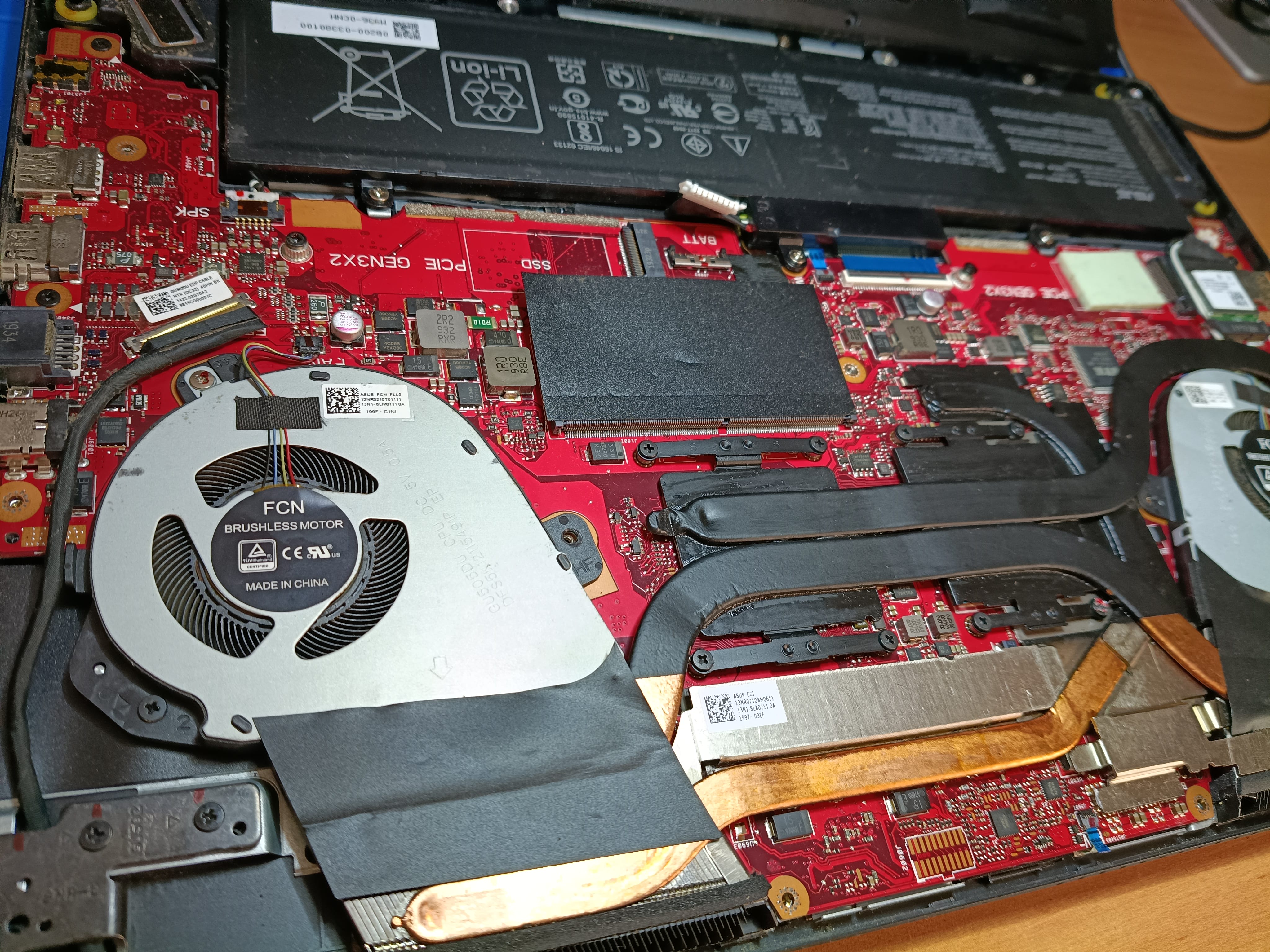

Reparación de la línea G_PWR_SRC_NVVDD
La zona de trabajo fue limpiada y revisada bajo microscopio para comprobar el estado de los pads y las pistas.
Posteriormente se instaló un condensador de sustitución con las características correspondientes al circuito.
Tras la reparación se comprobó nuevamente la resistencia de G_PWR_SRC_NVVDD, confirmando que la línea ya no presentaba cortocircuito.
También se revisaron los componentes asociados para asegurar que no existiera otro elemento dañado en la misma alimentación.

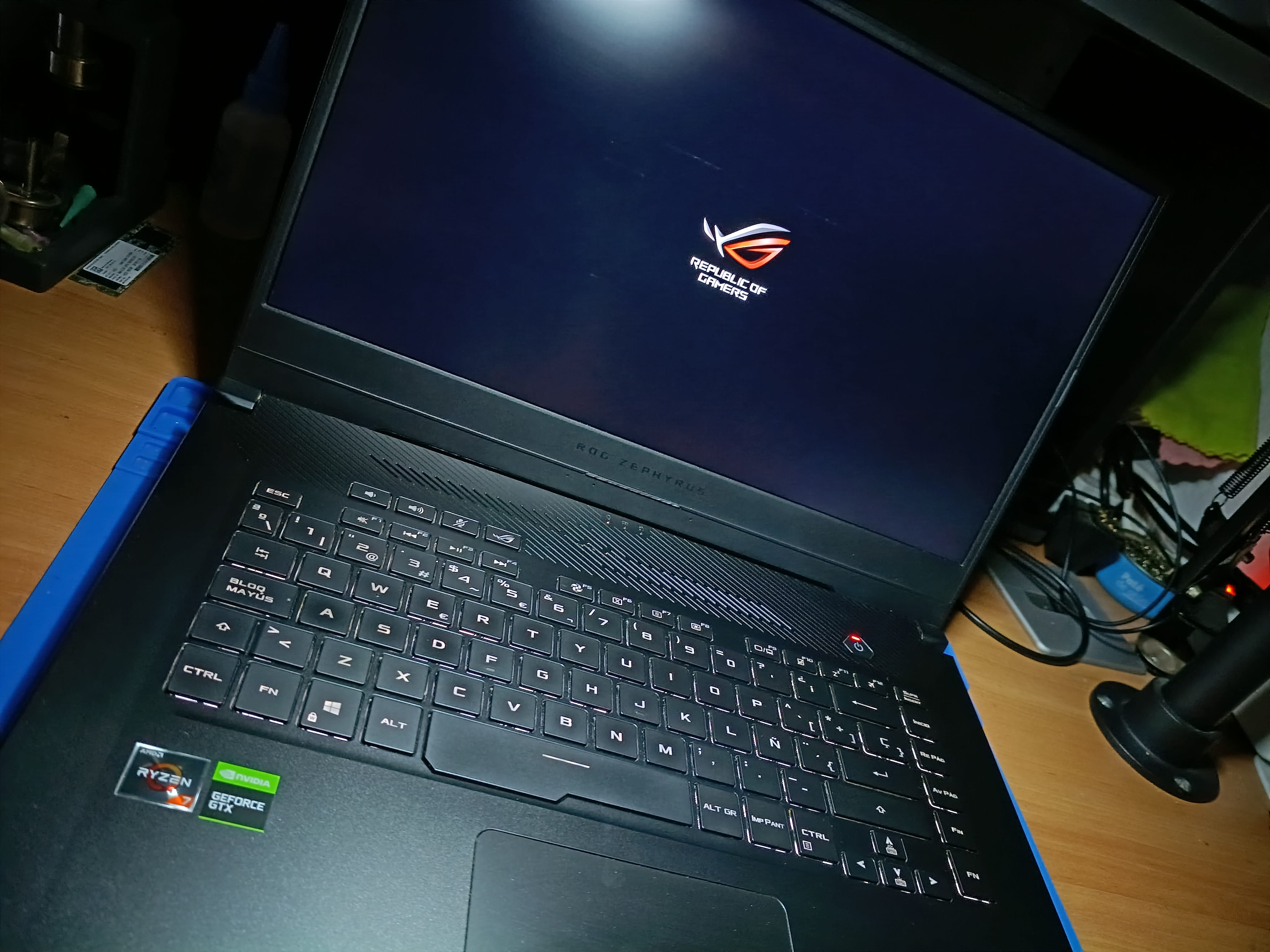

ASUS ROG Zephyrus funcionando nuevamente
Después de sustituir el condensador PCI9202, la placa base recuperó su secuencia normal de encendido.
El portátil volvió a mostrar imagen e iniciar correctamente el sistema operativo.
Finalmente se realizaron pruebas de carga, batería, pantalla, teclado, puertos, sonido, ventiladores y estabilidad general.
El ASUS ROG Zephyrus quedó completamente montado y funcionando con normalidad.
Trabajo realizado
✔ Diagnóstico electrónico completo de la placa base.
✔ Desmontaje del ASUS ROG Zephyrus.
✔ Medición de las líneas principales de alimentación.
✔ Localización del cortocircuito en G_PWR_SRC_NVVDD.
✔ Inspección microscópica de la zona afectada.
✔ Identificación del condensador PCI9202 defectuoso.
✔ Retirada del componente averiado.
✔ Comprobación de la desaparición del cortocircuito.
✔ Limpieza y preparación de la zona de soldadura.
✔ Instalación de un condensador de sustitución.
✔ Verificación de la línea G_PWR_SRC_NVVDD.
✔ Montaje completo del portátil.
✔ Pruebas finales de encendido y estabilidad.
Servicios relacionados
Preguntas frecuentes
¿Qué equipo se reparó?
Se reparó un portátil gaming ASUS ROG Zephyrus.
¿Qué problema presentaba?
El portátil estaba completamente apagado y no respondía al botón de encendido.
¿Dónde estaba localizado el cortocircuito?
El cortocircuito se encontraba en la línea de alimentación G_PWR_SRC_NVVDD.
¿Qué componente estaba averiado?
El componente defectuoso era el condensador identificado en la placa como PCI9202.
¿Cómo se confirmó la avería?
Después de retirar el condensador PCI9202 desapareció el cortocircuito de la línea G_PWR_SRC_NVVDD.
¿Qué reparación se realizó?
Se retiró el componente defectuoso, se limpió la zona y se instaló un nuevo condensador.
¿El ASUS volvió a encender?
Sí. Después de reparar la alimentación gráfica, el portátil volvió a encender y funcionar correctamente.
