ASUS F515 recibido completamente apagado
Recibimos un portátil ASUS F515 que no encendía ni respondía al conectar su cargador.
El equipo permanecía completamente apagado, sin imagen, sin actividad aparente y sin completar correctamente la secuencia de encendido.
Ante este tipo de avería es necesario realizar un diagnóstico electrónico de la placa base para comprobar las líneas principales de alimentación y determinar si existe una tensión ausente o un cortocircuito.
Desmontaje e inspección de la placa base

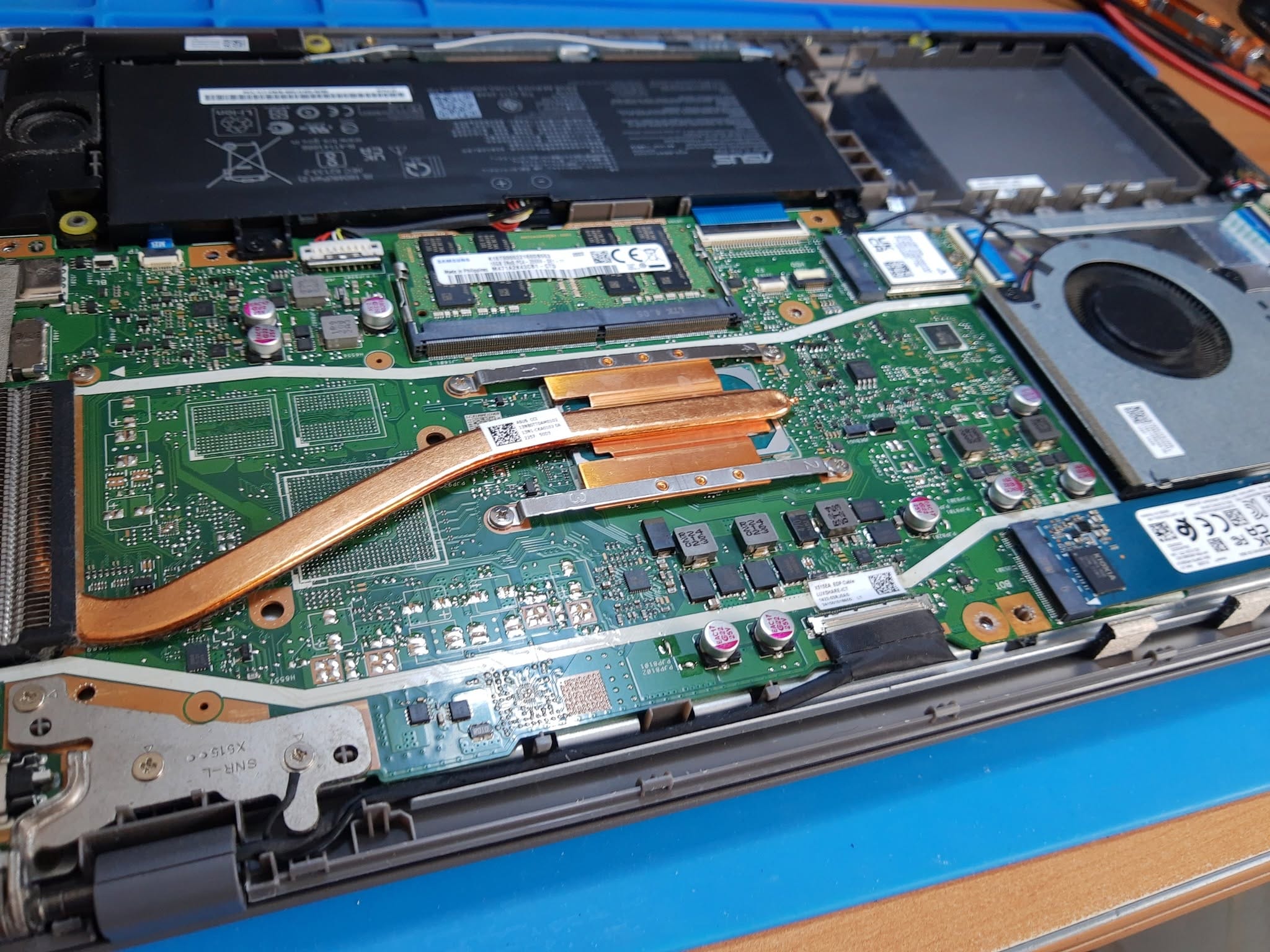

Para comenzar el diagnóstico se retiró la tapa inferior y se desconectó la batería interna del portátil.
Después se realizó una inspección visual de la placa base, los conectores, la zona de alimentación y los componentes asociados a las líneas principales.
No se observaban componentes claramente quemados a simple vista, por lo que fue necesario continuar con mediciones eléctricas.
Extracción de la placa base para realizar mediciones

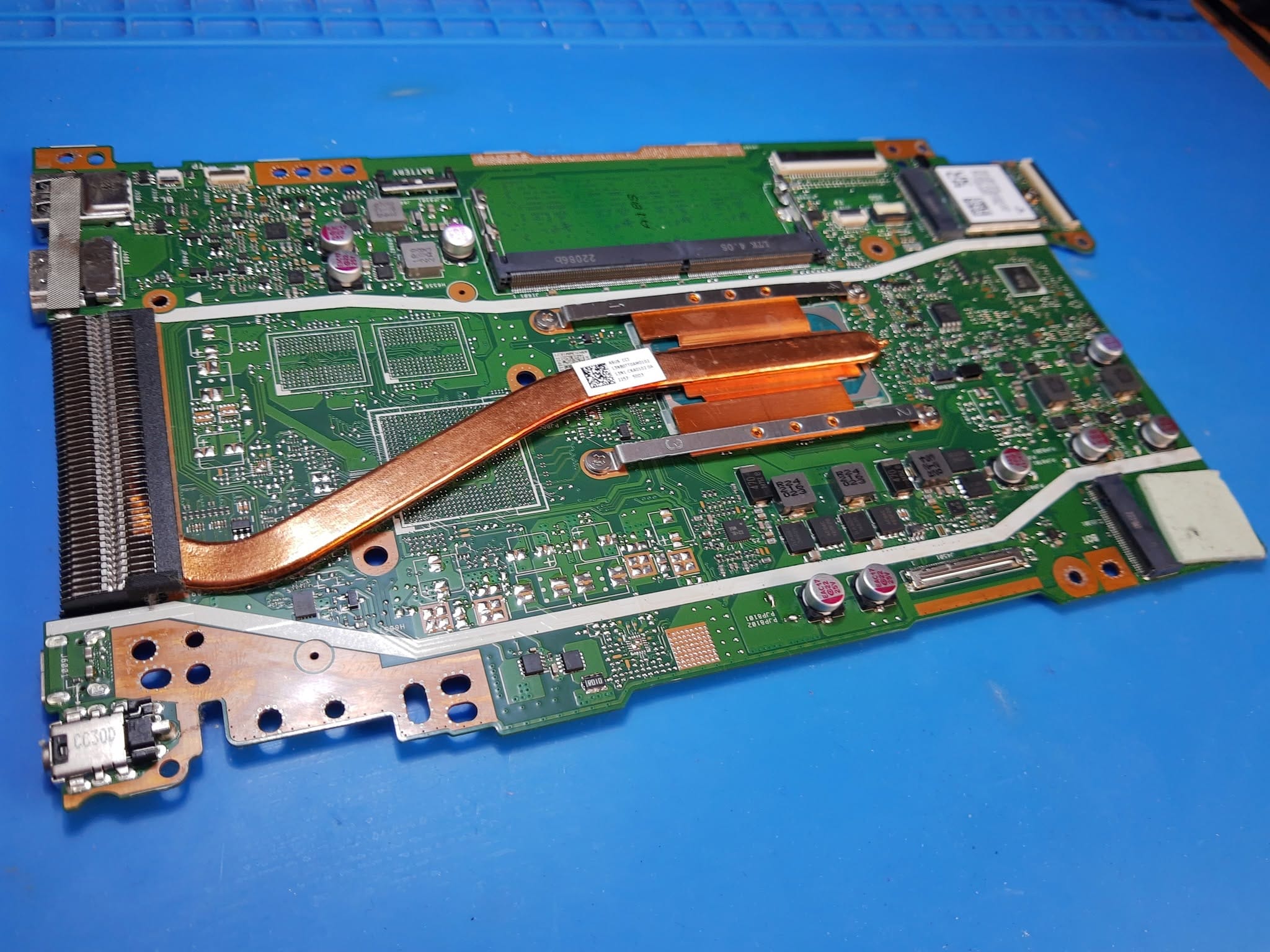

La placa base se retiró del equipo para poder acceder correctamente a todas las zonas del circuito.
Se comprobaron las resistencias respecto a masa de las principales líneas de alimentación del portátil.

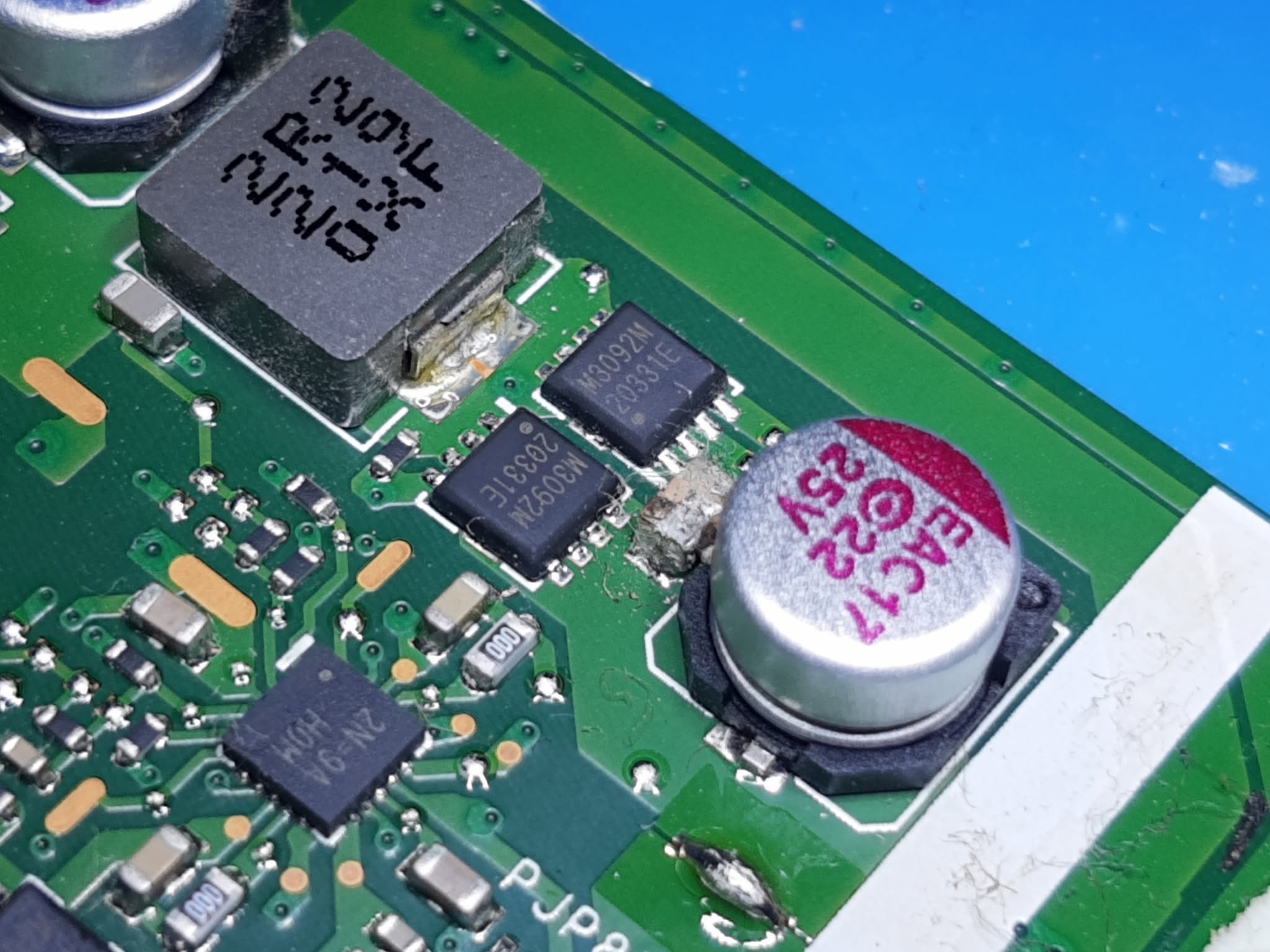

Durante estas mediciones se detectó una resistencia anormalmente baja en la línea de 3,3V, indicando la presencia de un cortocircuito.
Cortocircuito localizado en la línea de 3,3V
La línea de 3,3V es una alimentación imprescindible para el funcionamiento de numerosos circuitos de la placa base.
Cuando esta línea queda en cortocircuito, la fuente encargada de generarla no puede entregar la tensión correctamente y la secuencia de encendido queda bloqueada.
El siguiente paso consistió en localizar qué componente conectado a esta línea estaba provocando el consumo excesivo.
Condensador dañado localizado mediante diagnóstico electrónico
Mediante mediciones y comprobaciones sobre la placa se consiguió reducir la búsqueda a una zona concreta del circuito.

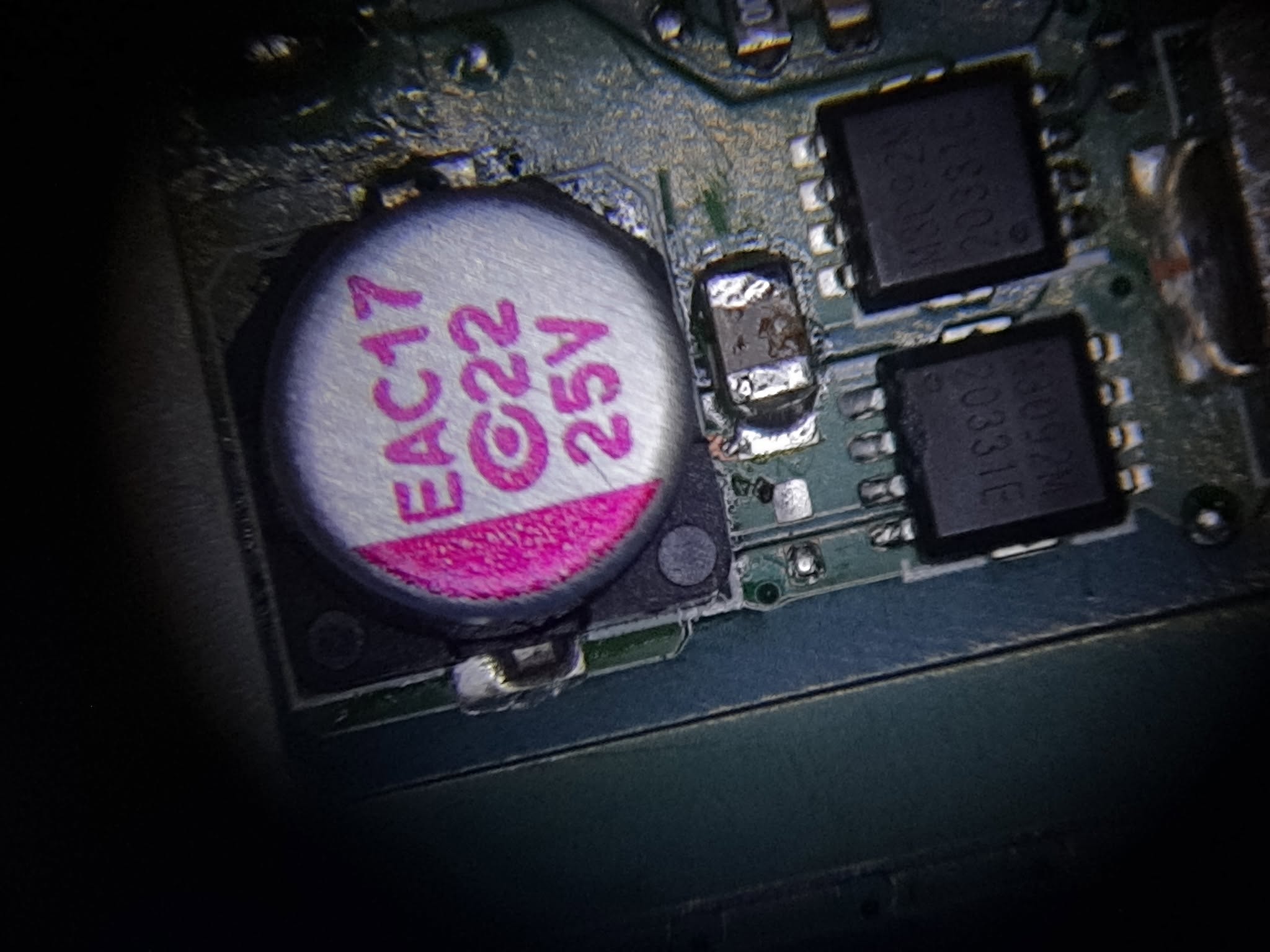

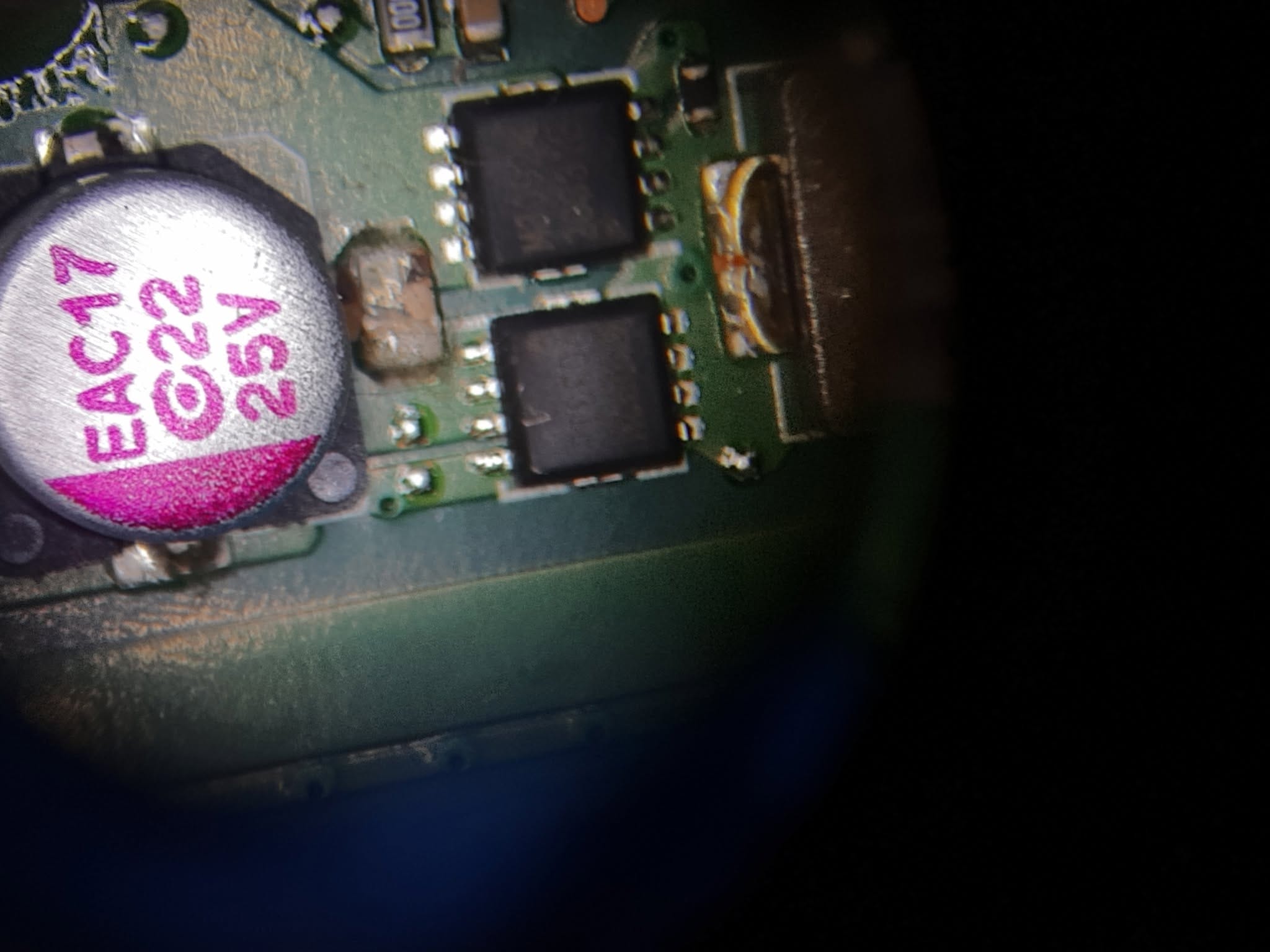

La inspección microscópica permitió localizar un condensador defectuoso conectado a la línea de 3,3V.
El componente presentaba una derivación interna que conectaba la línea directamente a masa, provocando el cortocircuito y evitando el encendido del portátil.
Comprobación del componente bajo microscopio
La zona se revisó bajo aumento para comprobar el estado del condensador, sus terminales y las pistas cercanas.
Antes de intervenir se verificó que no existieran daños adicionales en los componentes próximos ni signos de corrosión o sobrecalentamiento.
Esta revisión permite realizar la reparación de forma controlada y evitar dañar las pistas o los componentes situados alrededor.
Retirada del condensador defectuoso

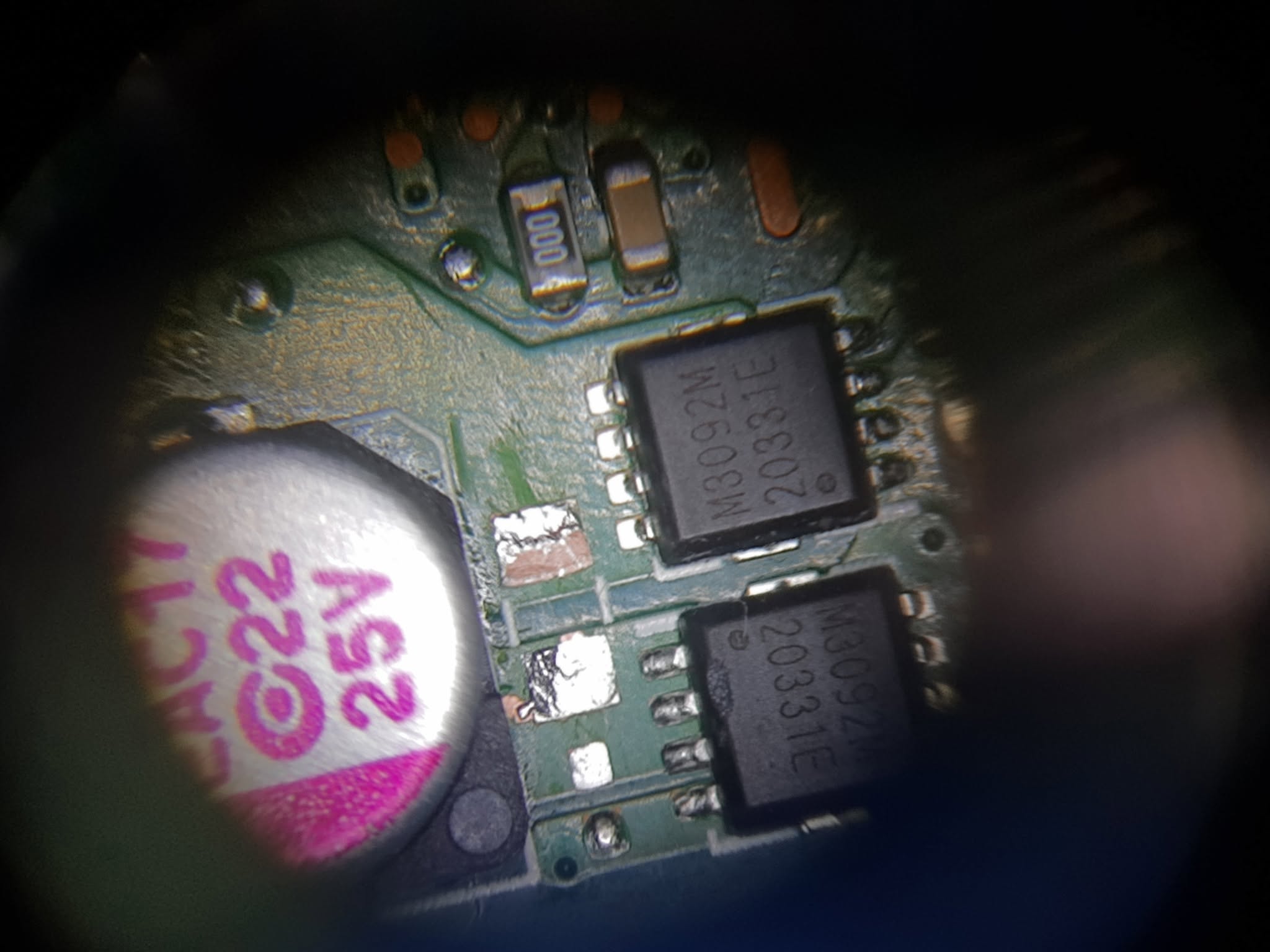

El condensador defectuoso se retiró cuidadosamente utilizando herramientas de microsoldadura.
Una vez retirado, se volvió a medir la línea de 3,3V para comprobar si el cortocircuito había desaparecido.
La resistencia de la línea regresó a valores normales, confirmando que el componente retirado era el responsable de la avería.
Sustitución del componente y restauración de la línea

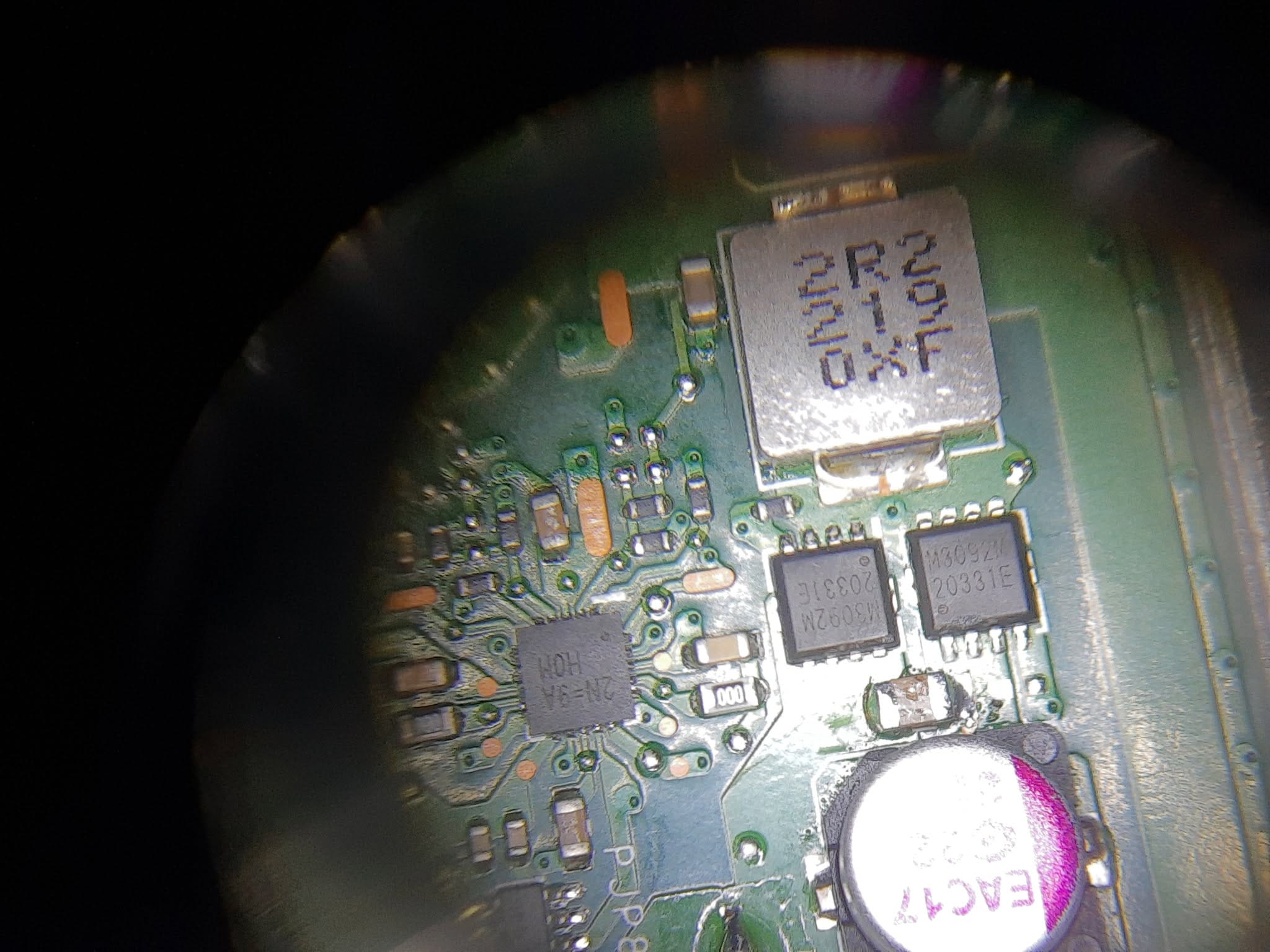

Después de confirmar la desaparición del cortocircuito se instaló un condensador de sustitución con las características adecuadas.
Se limpiaron los restos de flux y se inspeccionaron las soldaduras bajo microscopio para verificar su correcta unión.
Finalmente se comprobó que la línea de 3,3V aparecía de forma estable y que no existían consumos anormales.
Montaje y pruebas finales de funcionamiento
Una vez reparada la placa base se volvió a montar el equipo y se conectaron la batería, la pantalla, el teclado, el almacenamiento y el resto de componentes.

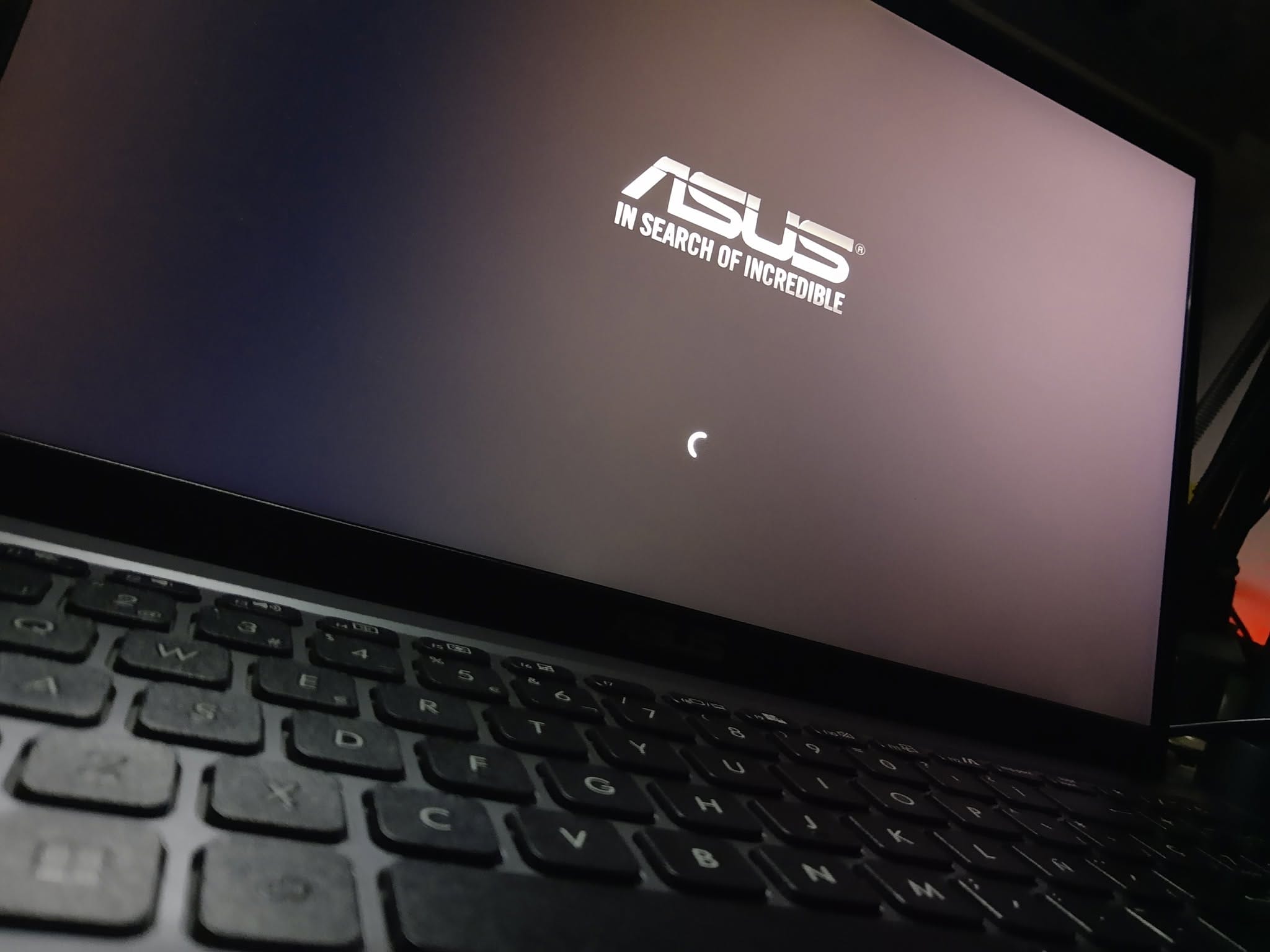

El ASUS F515 recuperó la secuencia de encendido y volvió a iniciar correctamente.
Se comprobaron la carga de batería, los puertos, el teclado, el touchpad, la imagen, el almacenamiento y la estabilidad general del sistema.
El portátil quedó funcionando correctamente sin necesidad de sustituir la placa base completa.
Trabajo realizado
✔ Desmontaje del ASUS F515.
✔ Desconexión y comprobación de la batería.
✔ Inspección visual de la placa base.
✔ Medición de las líneas principales de alimentación.
✔ Detección del cortocircuito en la línea de 3,3V.
✔ Localización del componente defectuoso.
✔ Inspección microscópica de la zona afectada.
✔ Retirada del condensador dañado.
✔ Sustitución del componente defectuoso.
✔ Comprobación de la recuperación de la línea de 3,3V.
✔ Montaje completo del portátil.
✔ Pruebas finales de encendido, carga y estabilidad.
Servicios relacionados
Preguntas frecuentes
¿Qué modelo se reparó?
Se reparó un portátil ASUS F515.
¿Qué síntoma presentaba?
El equipo no encendía ni respondía correctamente al conectar el cargador.
¿Qué avería se encontró?
Se localizó un cortocircuito en la línea de alimentación de 3,3V de la placa base.
¿Qué componente estaba dañado?
El cortocircuito estaba provocado por un condensador defectuoso conectado a la línea de 3,3V.
¿Fue necesario cambiar la placa base?
No. La placa base se reparó sustituyendo únicamente el componente electrónico defectuoso.
¿El portátil volvió a funcionar?
Sí. Después de la reparación el equipo volvió a encender, cargar y funcionar correctamente.
