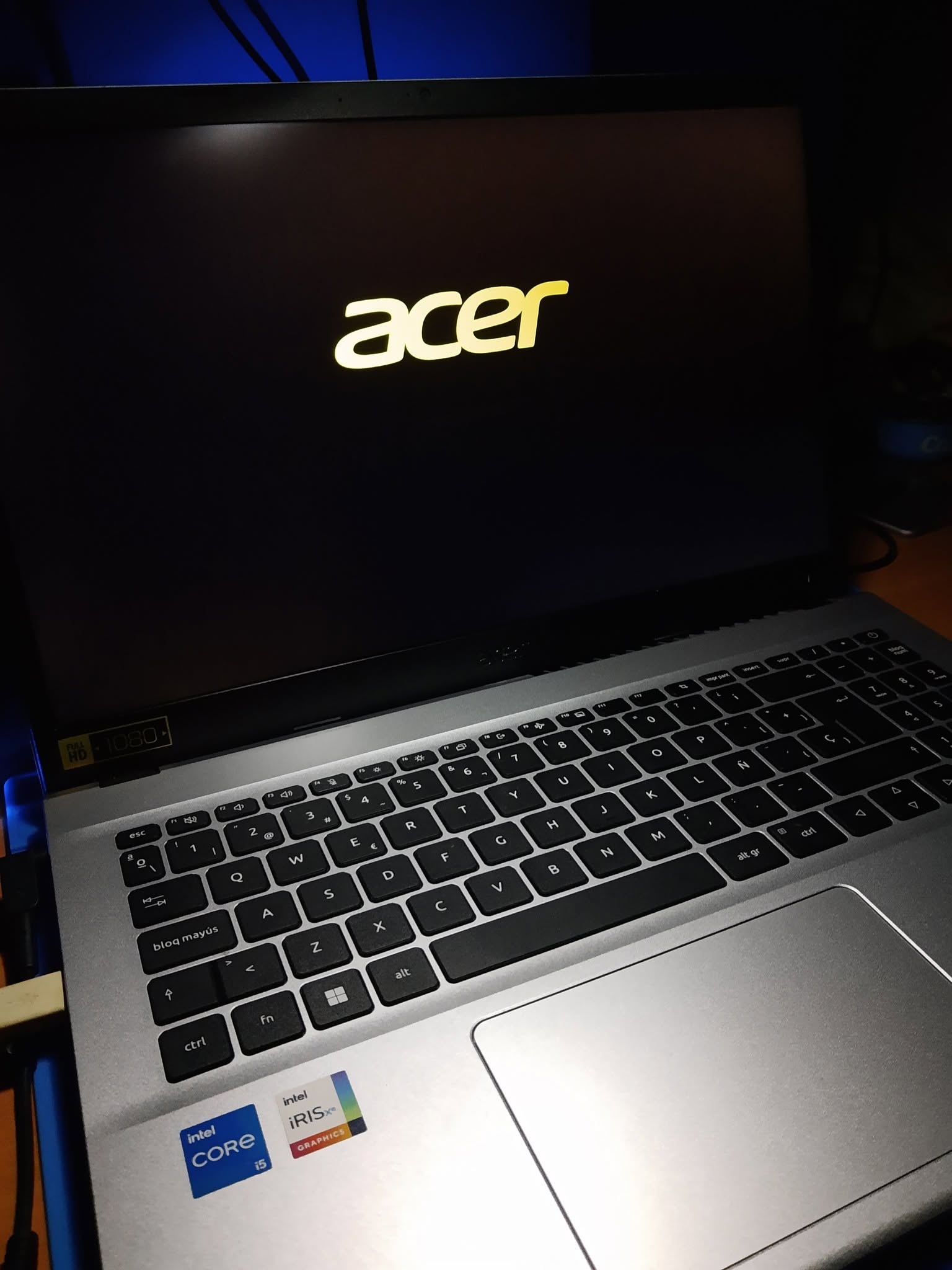

Acer Aspire 3 que encendía, pero no mostraba imagen
Recibimos un portátil Acer Aspire 3 que reaccionaba al botón de encendido, pero permanecía sin mostrar imagen en la pantalla.
El equipo activaba sus circuitos principales, aunque no completaba correctamente la secuencia necesaria para iniciar el sistema.
Ante este síntoma se realizó un diagnóstico electrónico completo de la placa base para comprobar las líneas de alimentación y localizar el origen del fallo.

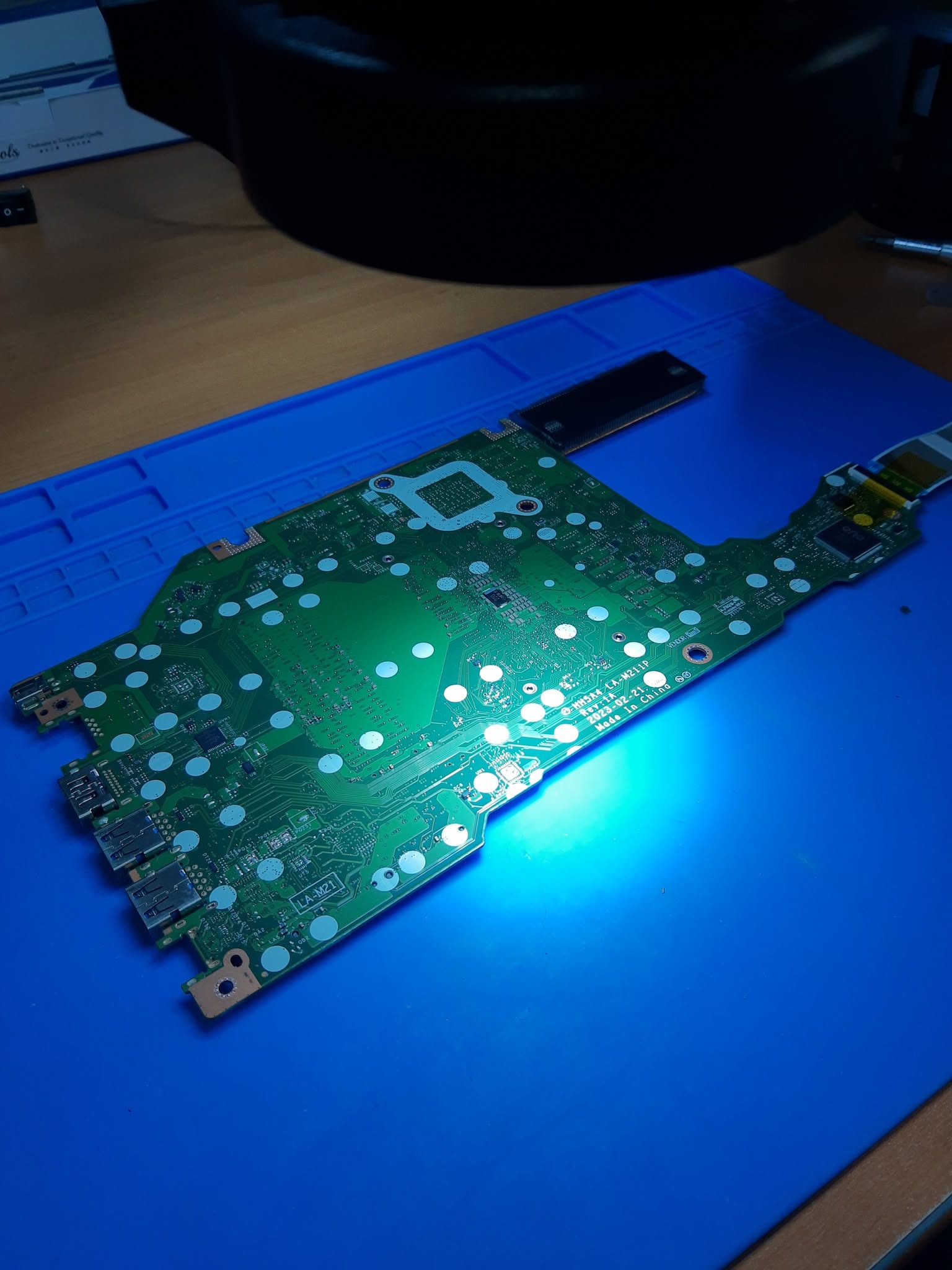

Extracción de la placa base para realizar el diagnóstico
Para acceder a ambos lados de la placa fue necesario desmontar el portátil y desconectar la batería.
La placa base se retiró cuidadosamente para inspeccionar las zonas relacionadas con las alimentaciones permanentes y la secuencia de encendido.
También se comprobaron conectores, componentes de protección y posibles signos de manipulación o daño previo.

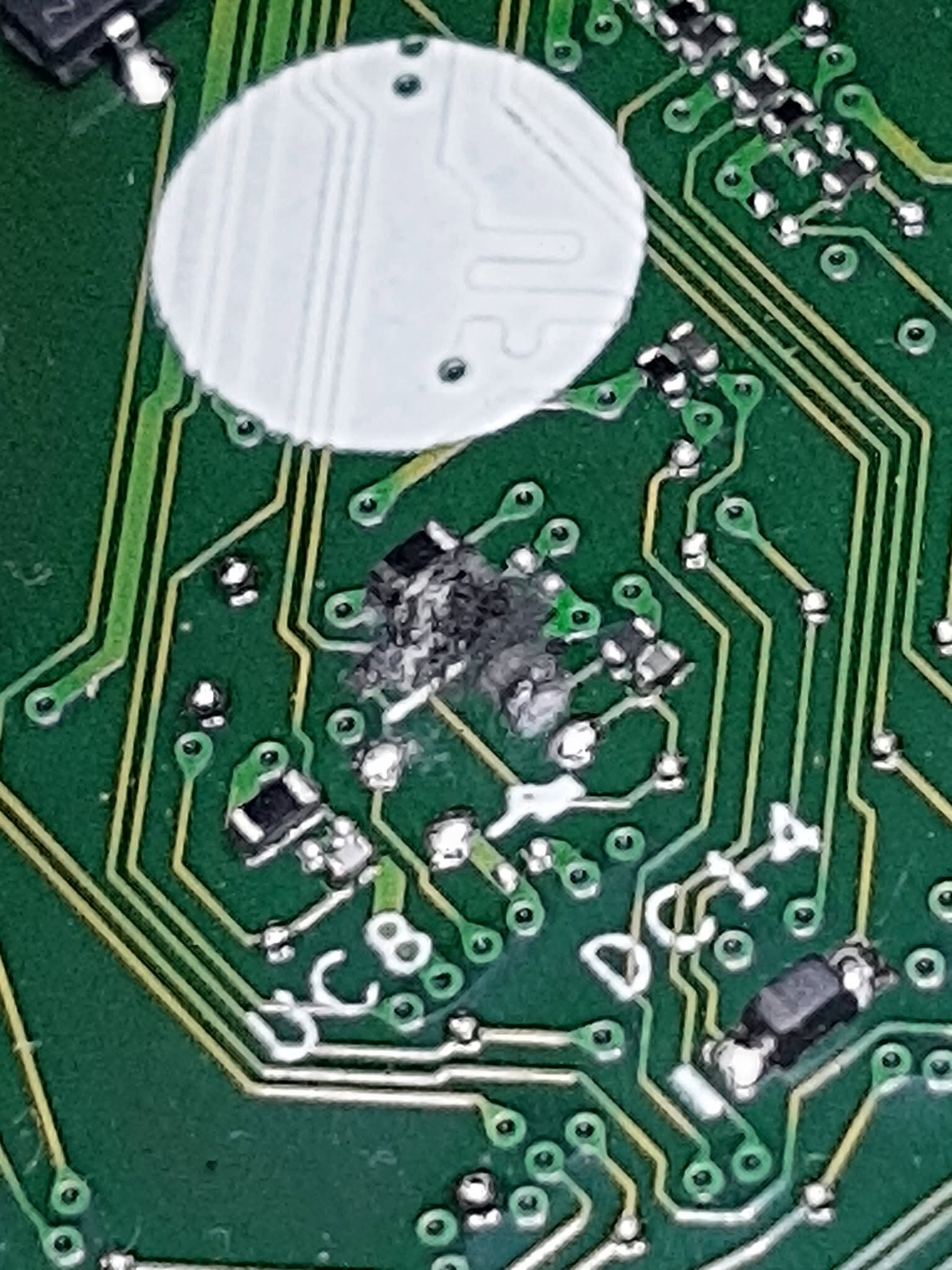

Localización de la zona afectada
Durante las mediciones se detectó una anomalía en la línea de alimentación de 3,3 V.
Esta alimentación es necesaria para diferentes circuitos de control y para que la placa pueda completar correctamente su proceso de arranque.
La inspección microscópica permitió localizar una resistencia con signos de daño y una zona deteriorada alrededor de sus contactos.

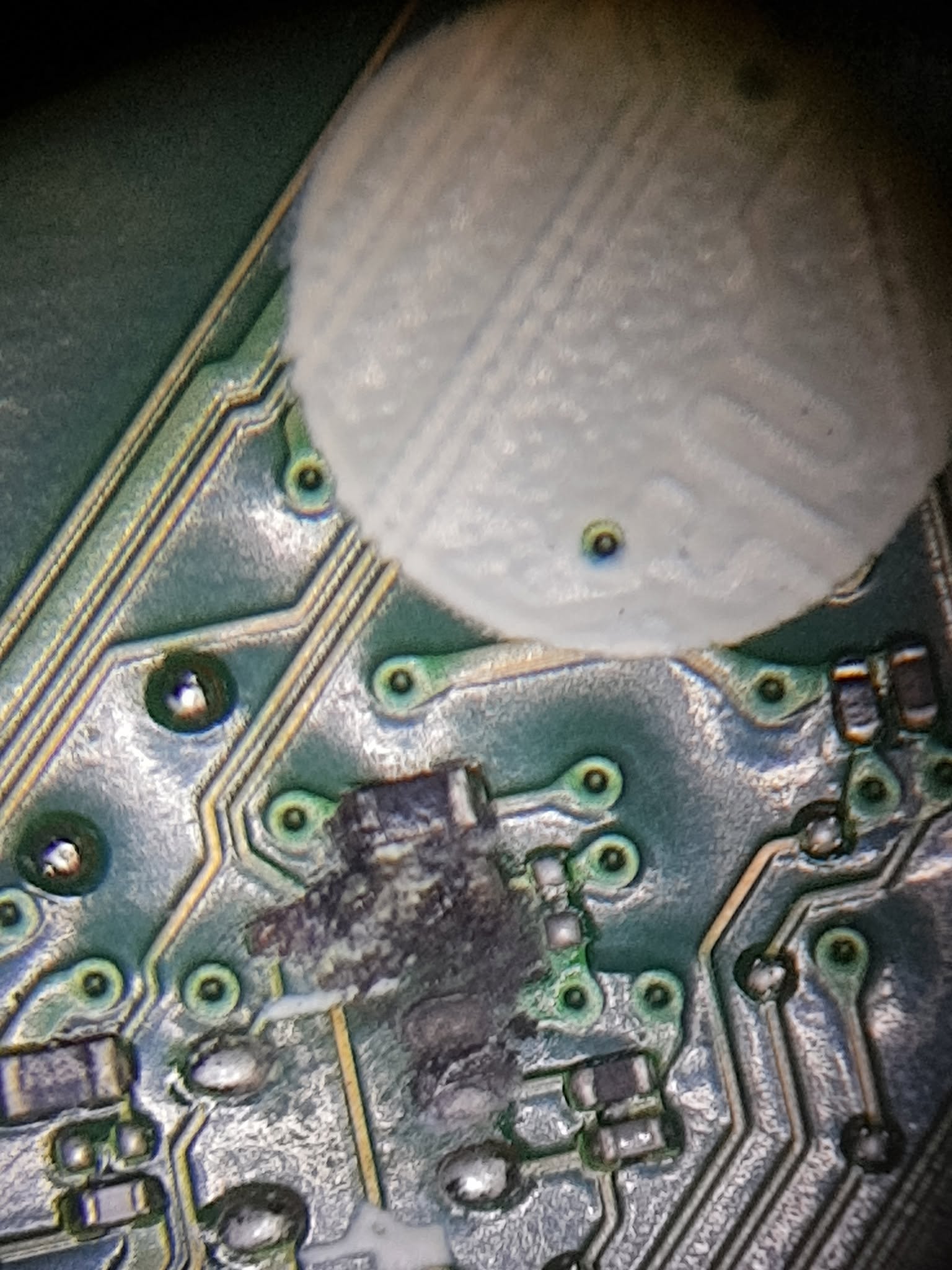

Cortocircuito en una resistencia de la línea de 3,3 V
La resistencia presentaba un fallo que mantenía afectada la alimentación de 3,3 V.
Como consecuencia, la placa no podía completar correctamente la secuencia de arranque y el portátil permanecía sin vídeo.
Antes de sustituir el componente se realizaron mediciones para confirmar que el problema se encontraba realmente en esa zona del circuito.

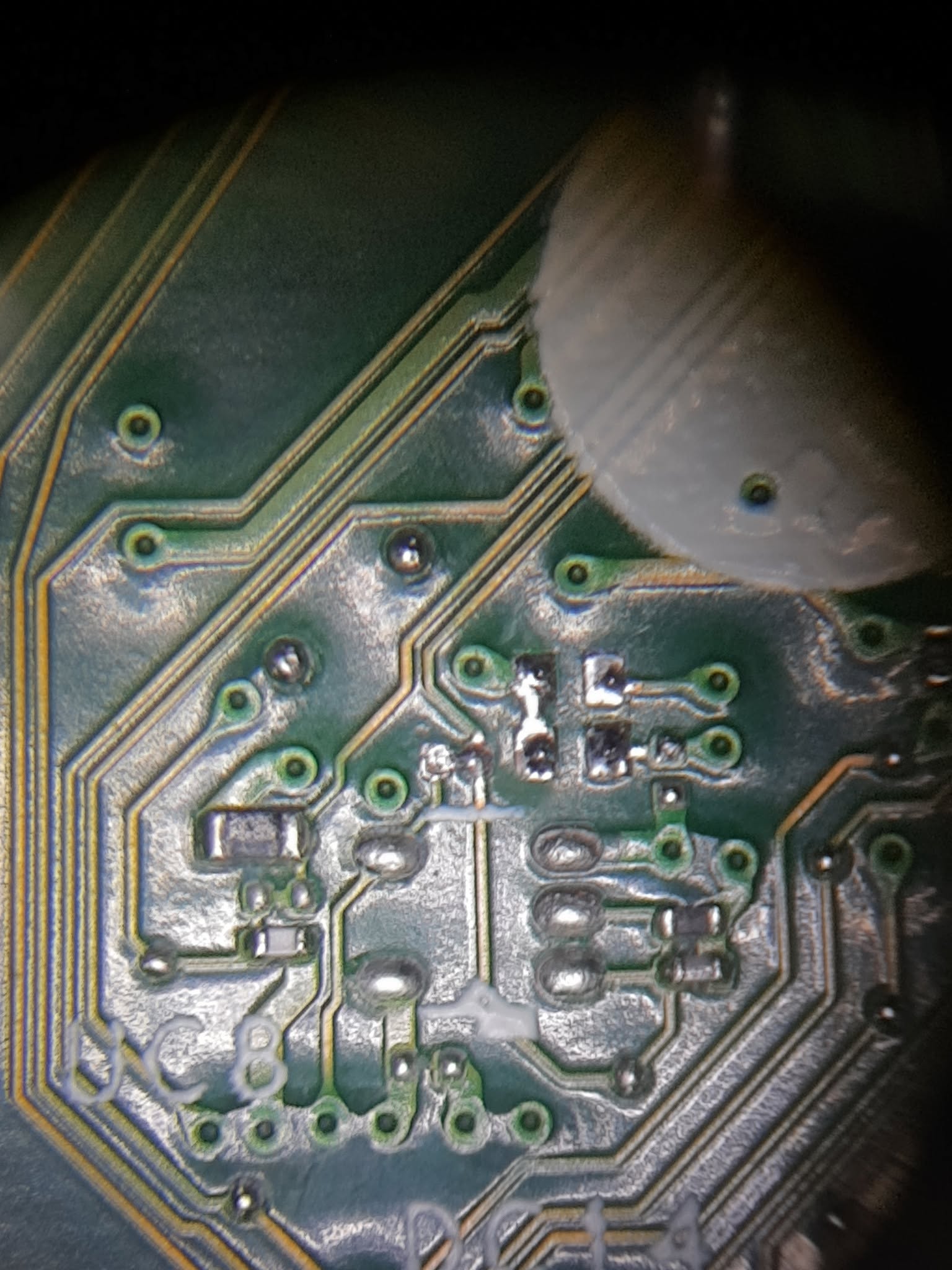

Retirada de la resistencia defectuosa
El componente defectuoso fue retirado cuidadosamente mediante técnicas de microsoldadura.
Una vez extraída la resistencia se inspeccionaron los puntos de soldadura y se comprobó que uno de los pads se encontraba deteriorado.
No era suficiente instalar directamente un nuevo componente, ya que la conexión debía repararse primero para garantizar un funcionamiento estable.

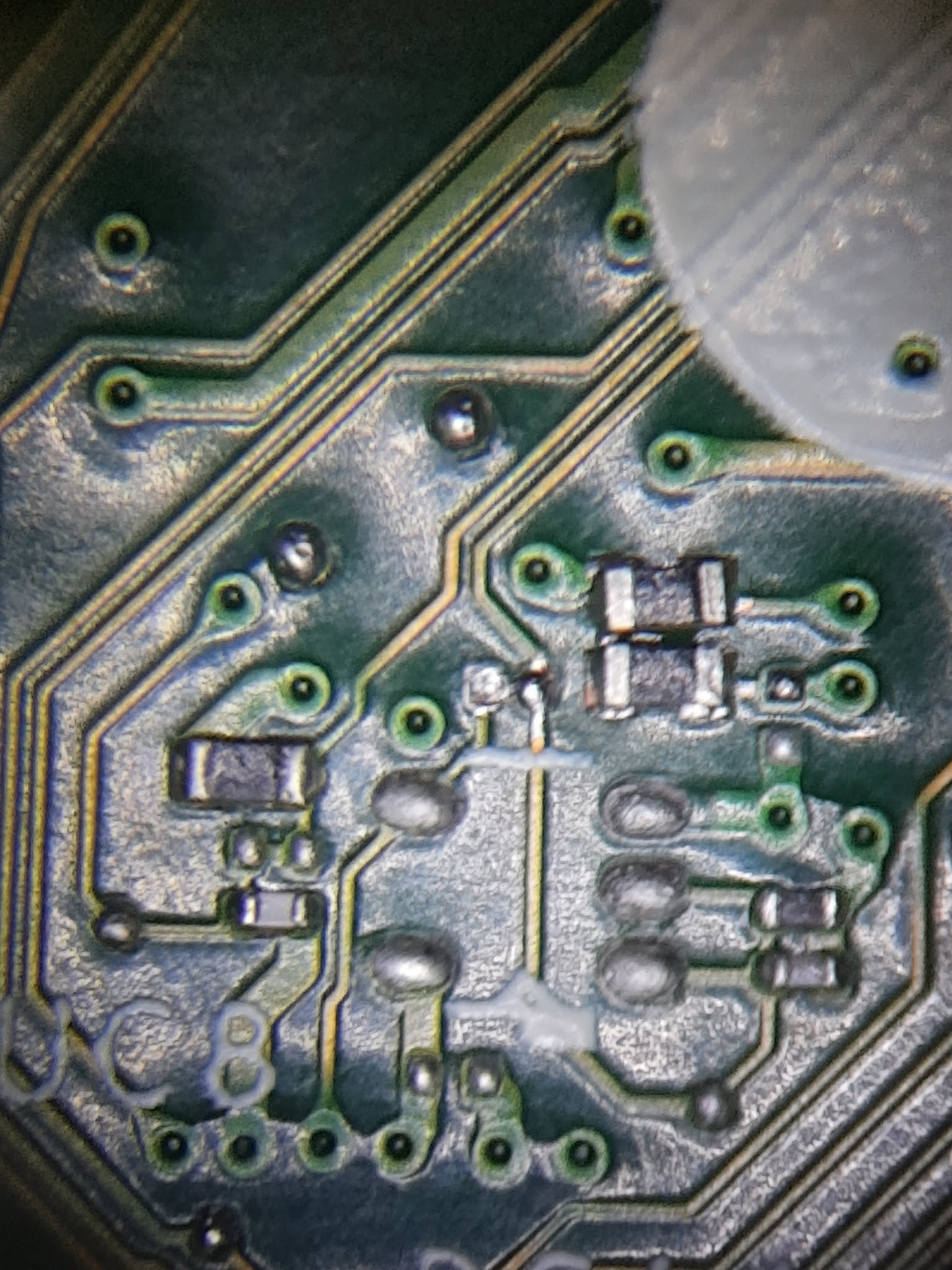

Reparación del pad y limpieza de la zona
La zona fue limpiada para retirar restos de suciedad, material deteriorado y residuos de soldadura.
Posteriormente se reparó el pad dañado y se recuperó su conexión con la pista correspondiente.
La reparación se verificó mediante mediciones de continuidad para asegurar que el nuevo componente quedara correctamente conectado al circuito.

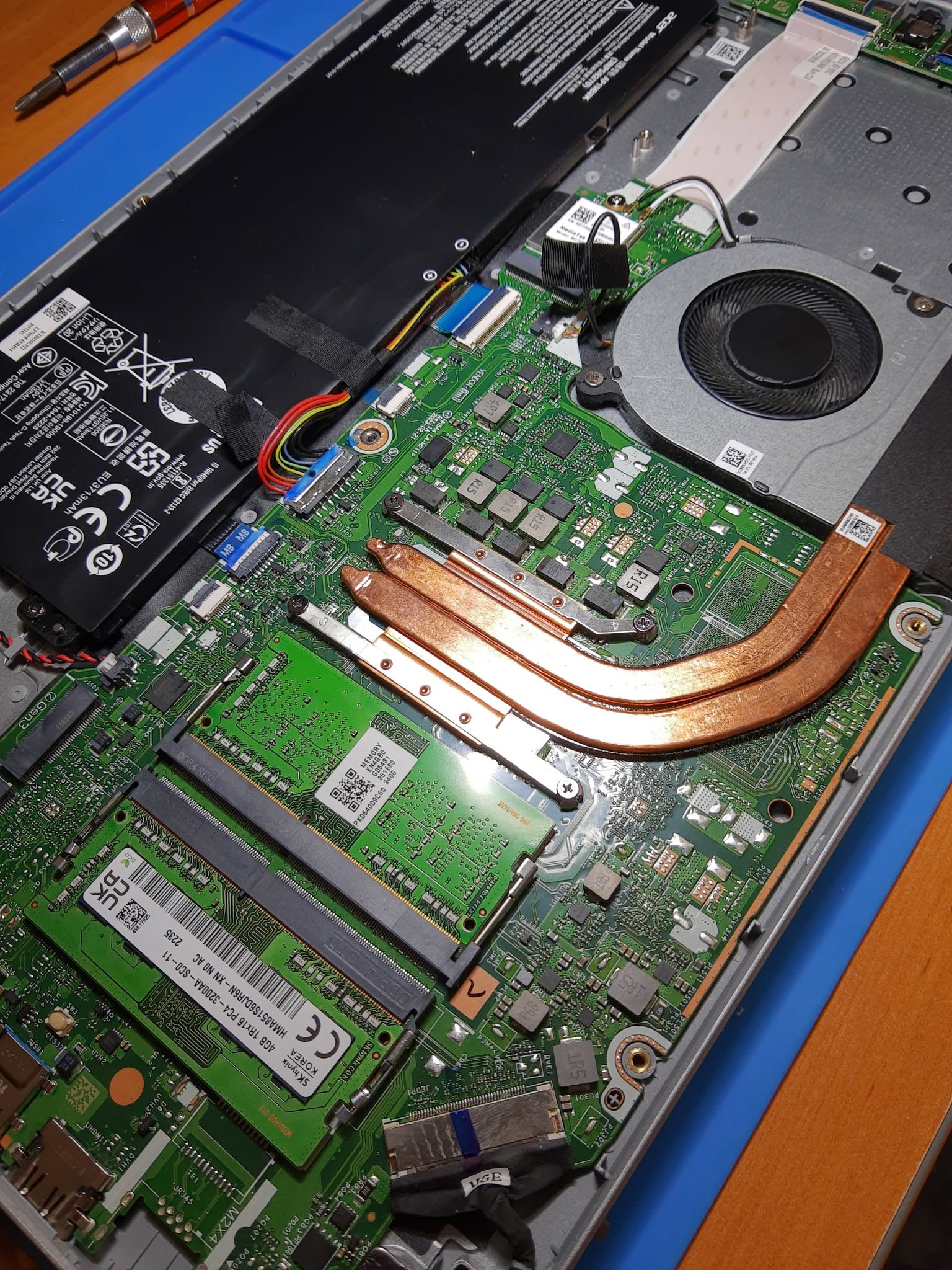

Instalación de una nueva resistencia
Después de recuperar el punto de soldadura se instaló una nueva resistencia con el valor correspondiente.
El componente quedó correctamente alineado y soldado sobre los puntos de conexión reparados.
Tras la instalación se comprobaron nuevamente la resistencia a masa y la línea de 3,3 V.
Las mediciones confirmaron que el cortocircuito había desaparecido.

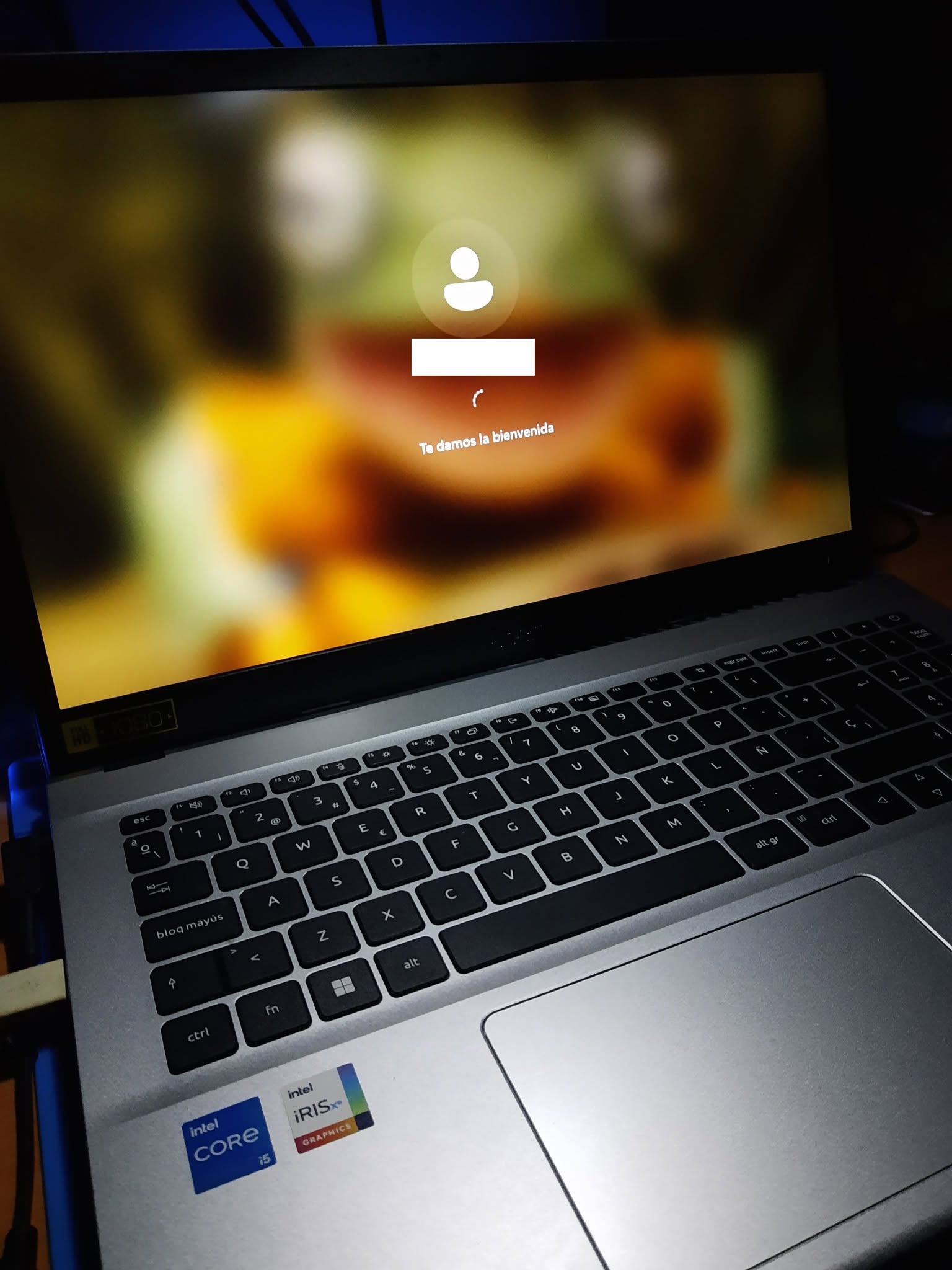

Acer Aspire 3 con imagen y funcionamiento recuperados
Después de reparar el pad e instalar la nueva resistencia, la línea de 3,3 V volvió a funcionar correctamente.
La placa base recuperó su secuencia normal de arranque y el portátil volvió a mostrar imagen.
Finalmente se realizaron pruebas de encendido, reinicio, suspensión, pantalla, carga, batería, teclado, puertos y estabilidad general.
El Acer Aspire 3 quedó completamente operativo.
Trabajo realizado
✔ Diagnóstico electrónico completo de la placa base.
✔ Desmontaje del Acer Aspire 3.
✔ Extracción de la placa base.
✔ Medición de las principales líneas de alimentación.
✔ Localización del fallo en la línea de 3,3 V.
✔ Identificación de la resistencia defectuosa.
✔ Retirada del componente averiado.
✔ Limpieza de la zona afectada.
✔ Detección de un pad deteriorado.
✔ Reparación y reconstrucción del pad.
✔ Recuperación de la continuidad eléctrica.
✔ Instalación de una nueva resistencia.
✔ Comprobación de la línea de 3,3 V.
✔ Montaje completo del equipo.
✔ Pruebas finales de imagen y estabilidad.
Servicios relacionados
Preguntas frecuentes
¿Qué equipo se reparó?
Se reparó un portátil Acer Aspire 3.
¿Qué problema presentaba?
El equipo encendía, pero no mostraba imagen ni completaba correctamente el arranque.
¿Dónde se encontraba la avería?
El fallo estaba localizado en una resistencia de la línea de alimentación de 3,3 V.
¿Qué daño adicional se encontró?
Uno de los pads de conexión de la resistencia se encontraba deteriorado.
¿Qué reparación se realizó?
Se retiró la resistencia averiada, se limpió la zona, se reparó el pad y se instaló una resistencia nueva.
¿El portátil volvió a mostrar imagen?
Sí. Después de recuperar la línea de 3,3 V, el Acer volvió a mostrar vídeo e iniciar correctamente.
¿Un portátil sin imagen necesita siempre cambiar la pantalla?
No. El fallo también puede encontrarse en la placa base, las alimentaciones, la memoria, el procesador, la BIOS o el circuito gráfico.
