Acer Aspire 3 sin cargar por fallo en el conector de alimentación

Recibimos un portátil Acer Aspire 3 que no cargaba correctamente al conectar el adaptador de corriente.

El equipo presentaba un fallo en el conector de alimentación, por lo que la entrada de corriente no se reconocía de forma adecuada.

Antes de sustituir el cargador, la batería o el conector completo, se realizó una revisión electrónica y mecánica para localizar el origen exacto de la avería.

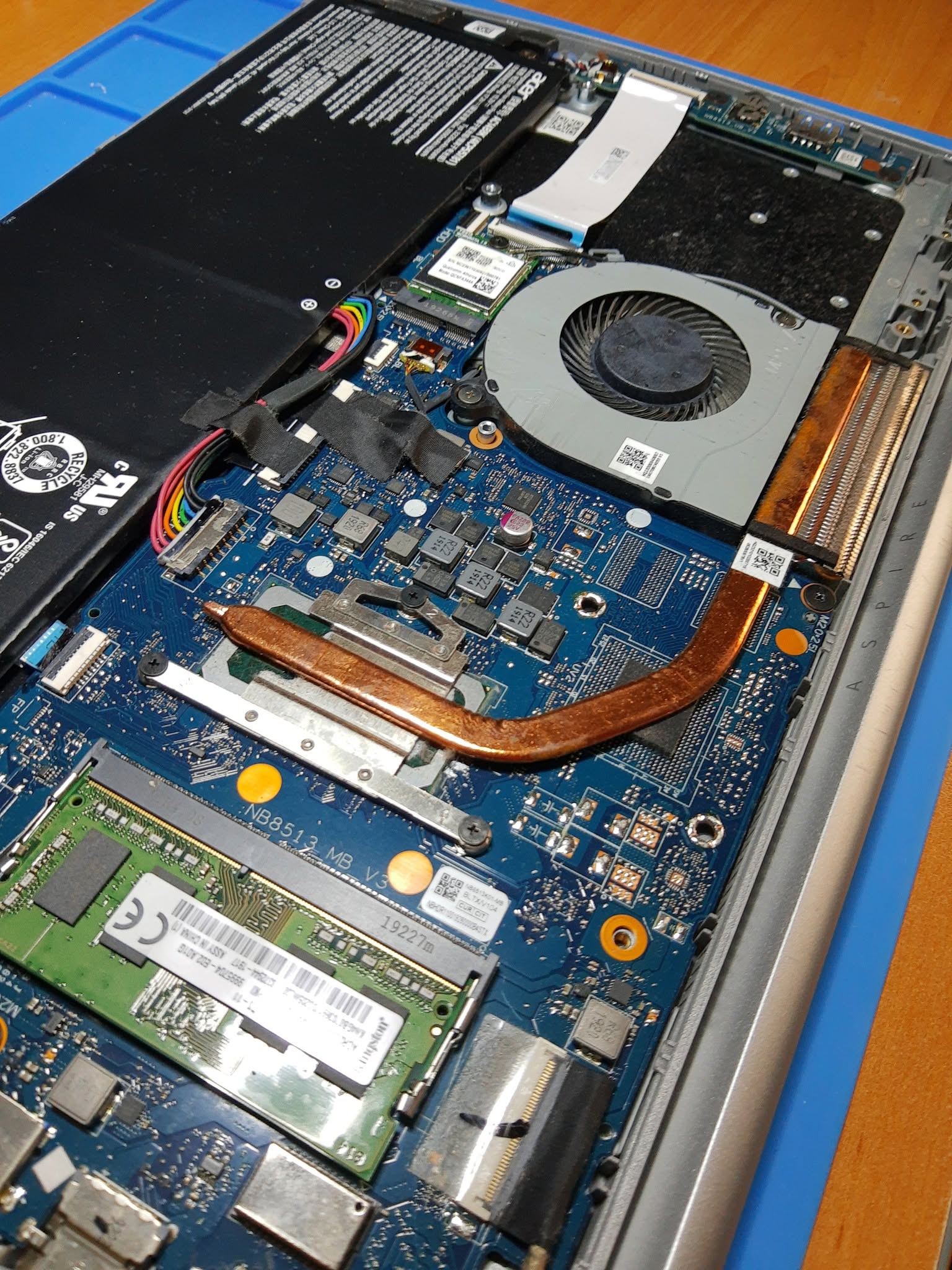

Para comprobar el circuito fue necesario retirar la tapa inferior y desconectar la batería interna.

Durante la inspección se revisaron el conector de alimentación, sus soldaduras, los contactos internos y las líneas próximas a la entrada de corriente.

También se comprobó visualmente el estado del ventilador, el disipador y el sistema de refrigeración.

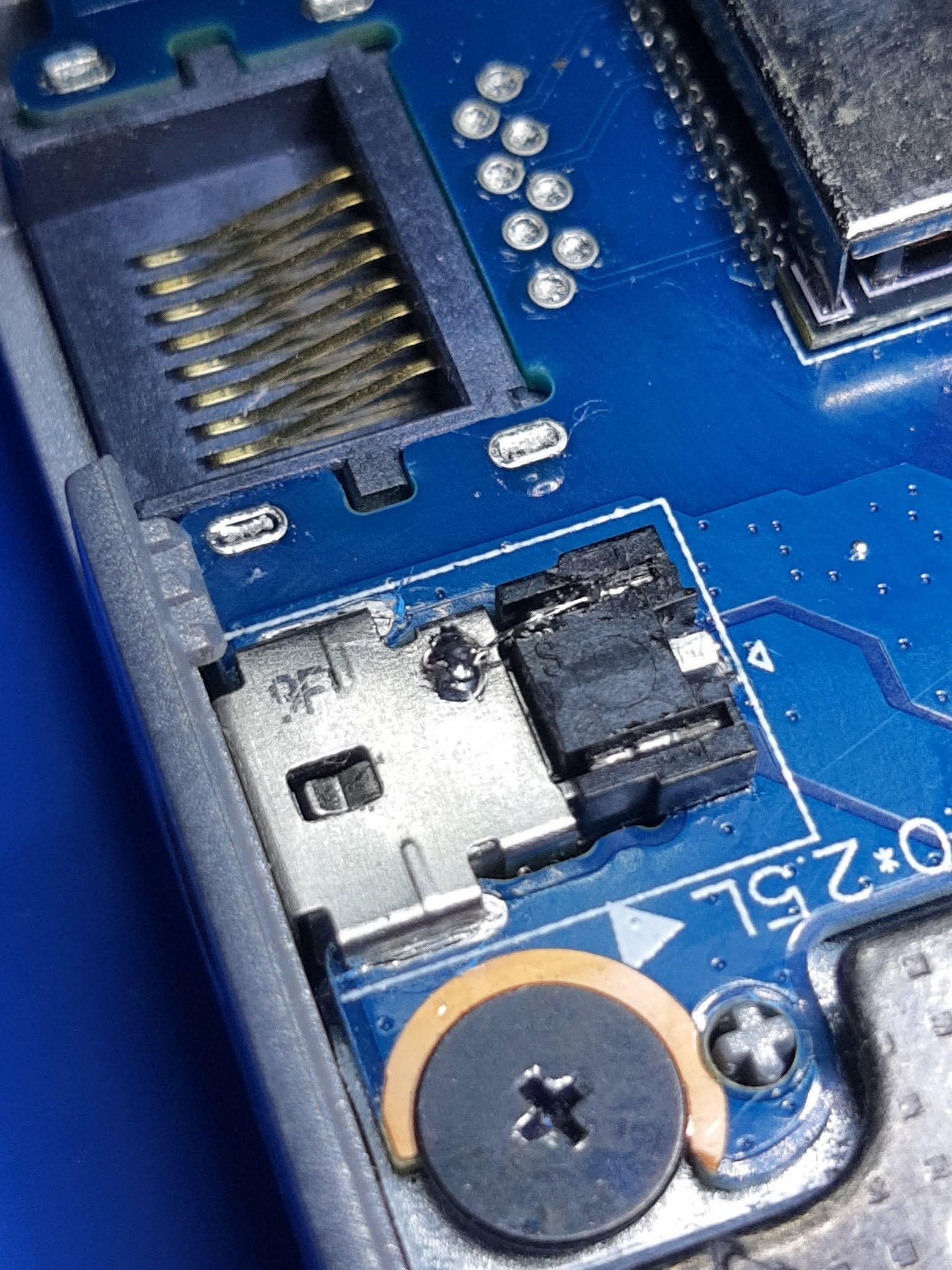

El diagnóstico permitió comprobar que el conector no estaba realizando correctamente una de sus funciones internas.

Uno de los contactos debía establecer conexión con masa, también denominada GND, para que el equipo reconociera correctamente el adaptador de alimentación.

Al no producirse esta conexión, el portátil no iniciaba el proceso normal de carga de la batería.

La avería estaba localizada en el propio contacto interno, por lo que no era necesario sustituir todo el conector.

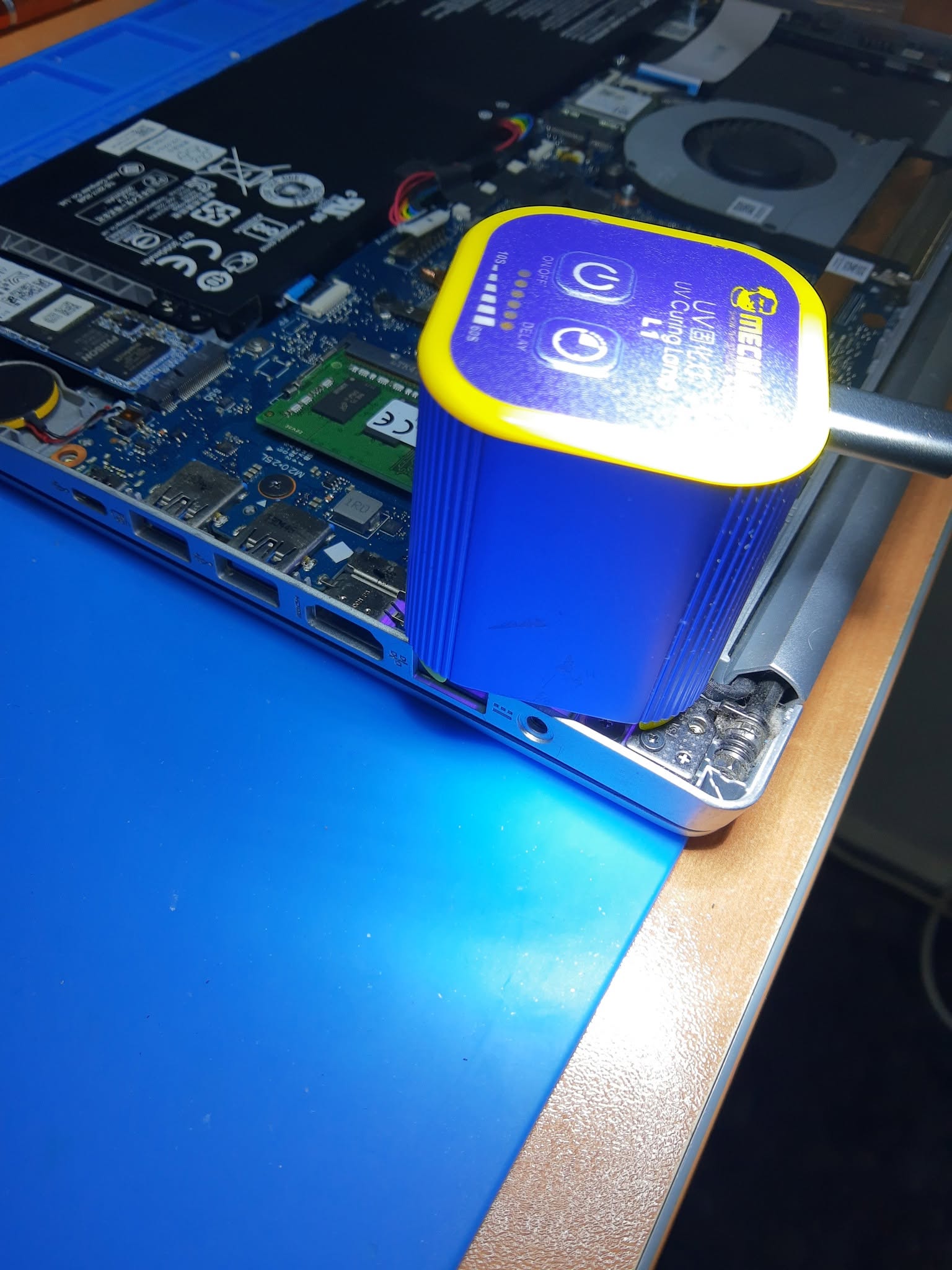

Se trabajó directamente sobre el contacto interno defectuoso para recuperar su funcionamiento.

La reparación consistió en restablecer la conexión necesaria entre el contacto y la línea de masa o GND.

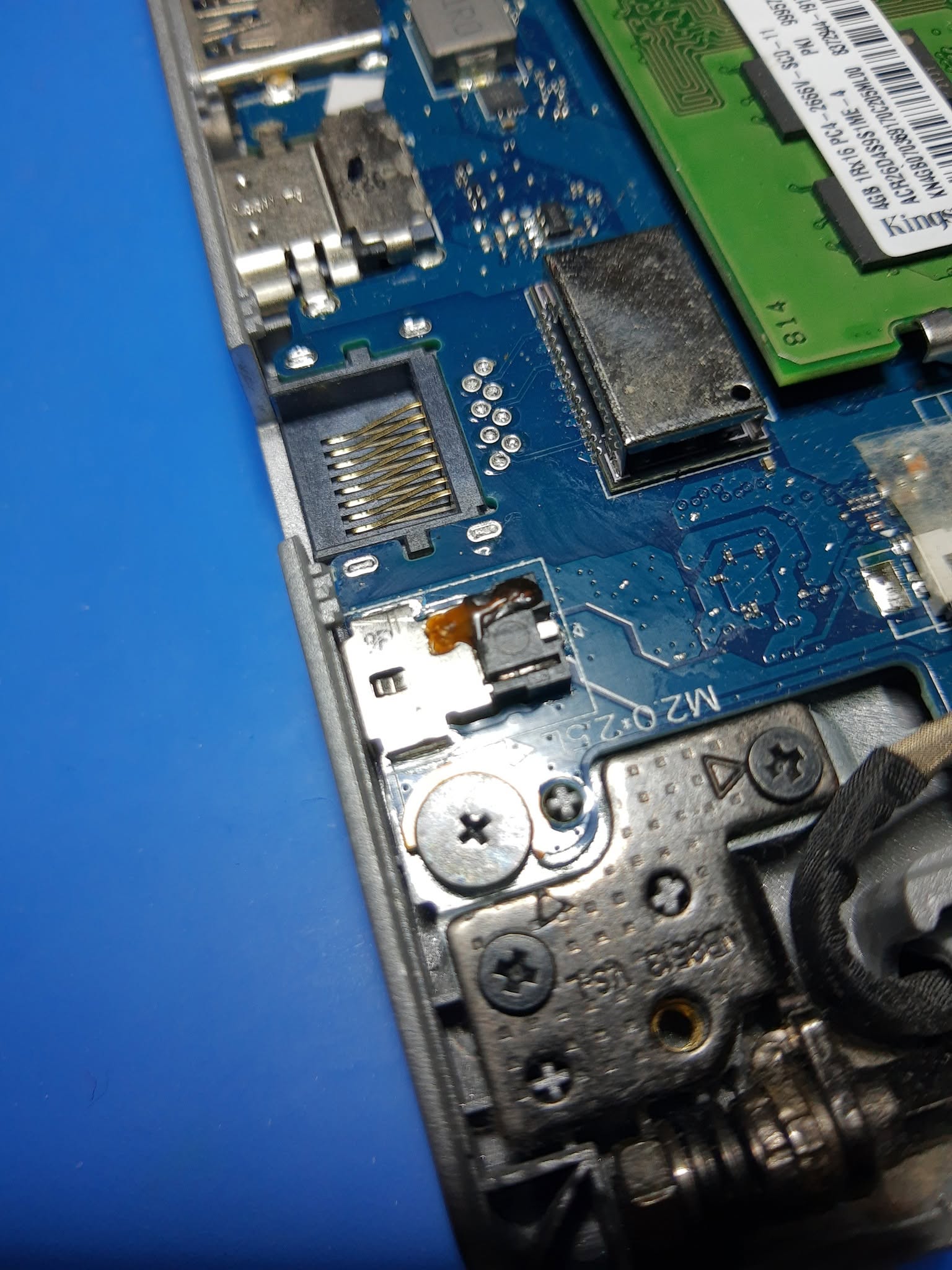

Después de la intervención se comprobaron la continuidad, la resistencia y el correcto reconocimiento del cargador.

El conector volvió a funcionar sin necesidad de sustituir toda la pieza ni modificar la placa base.

Una vez reparado el contacto se conectó nuevamente el cargador para comprobar la respuesta del portátil.

El sistema volvió a detectar correctamente la entrada de alimentación y el proceso de carga pudo iniciarse.

También se verificó que el conector permaneciera estable al mover ligeramente la clavija y que no existieran cortes intermitentes de corriente.

Aprovechando que el equipo se encontraba desmontado, se realizó un mantenimiento interno del sistema de refrigeración.

Se retiraron el disipador y los elementos necesarios para acceder correctamente al procesador.

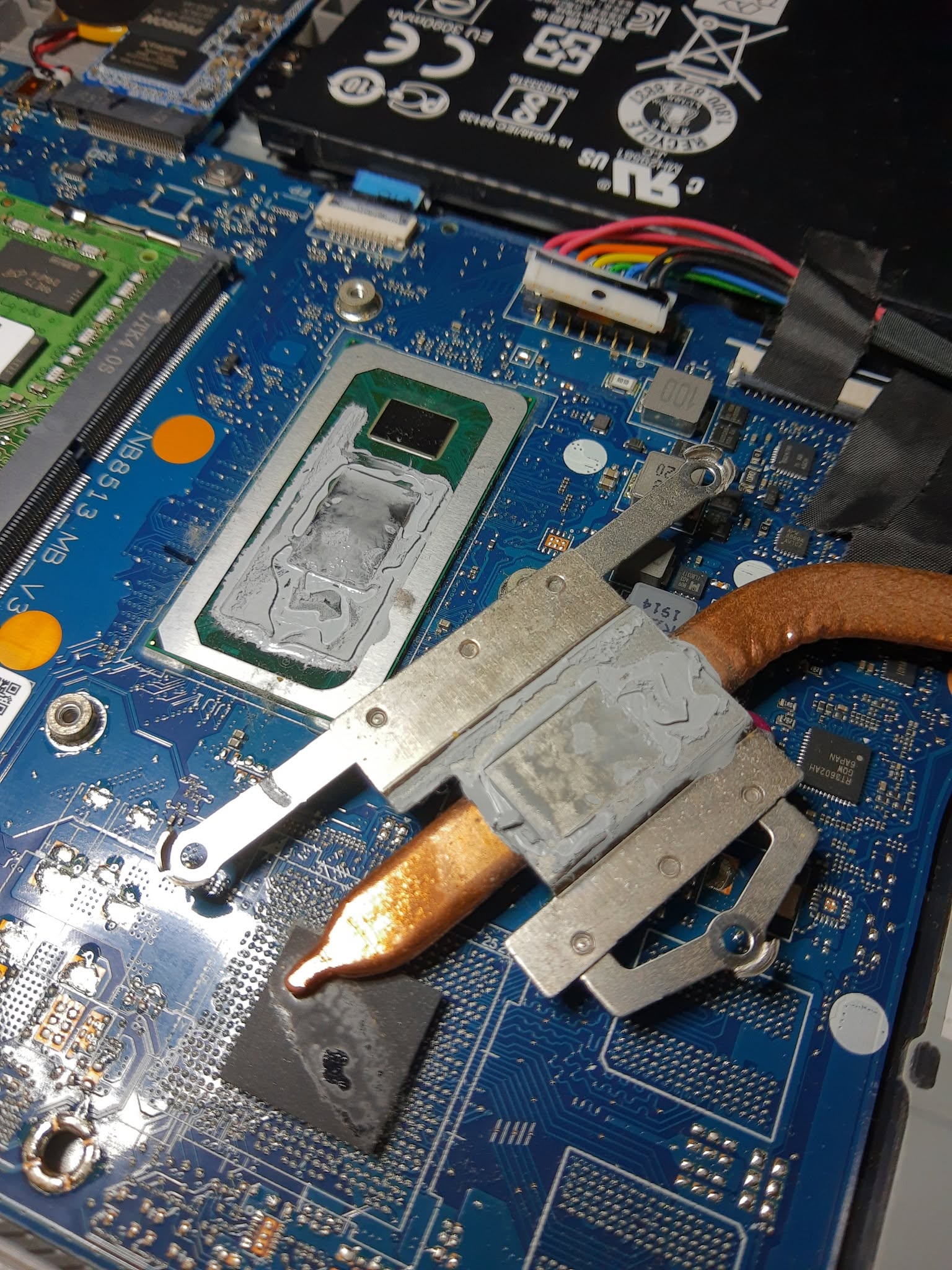

La pasta térmica antigua se encontraba extendida de forma irregular y había perdido parte de sus propiedades.

También se revisaron el ventilador, las rejillas de ventilación y los conductos de salida de aire.

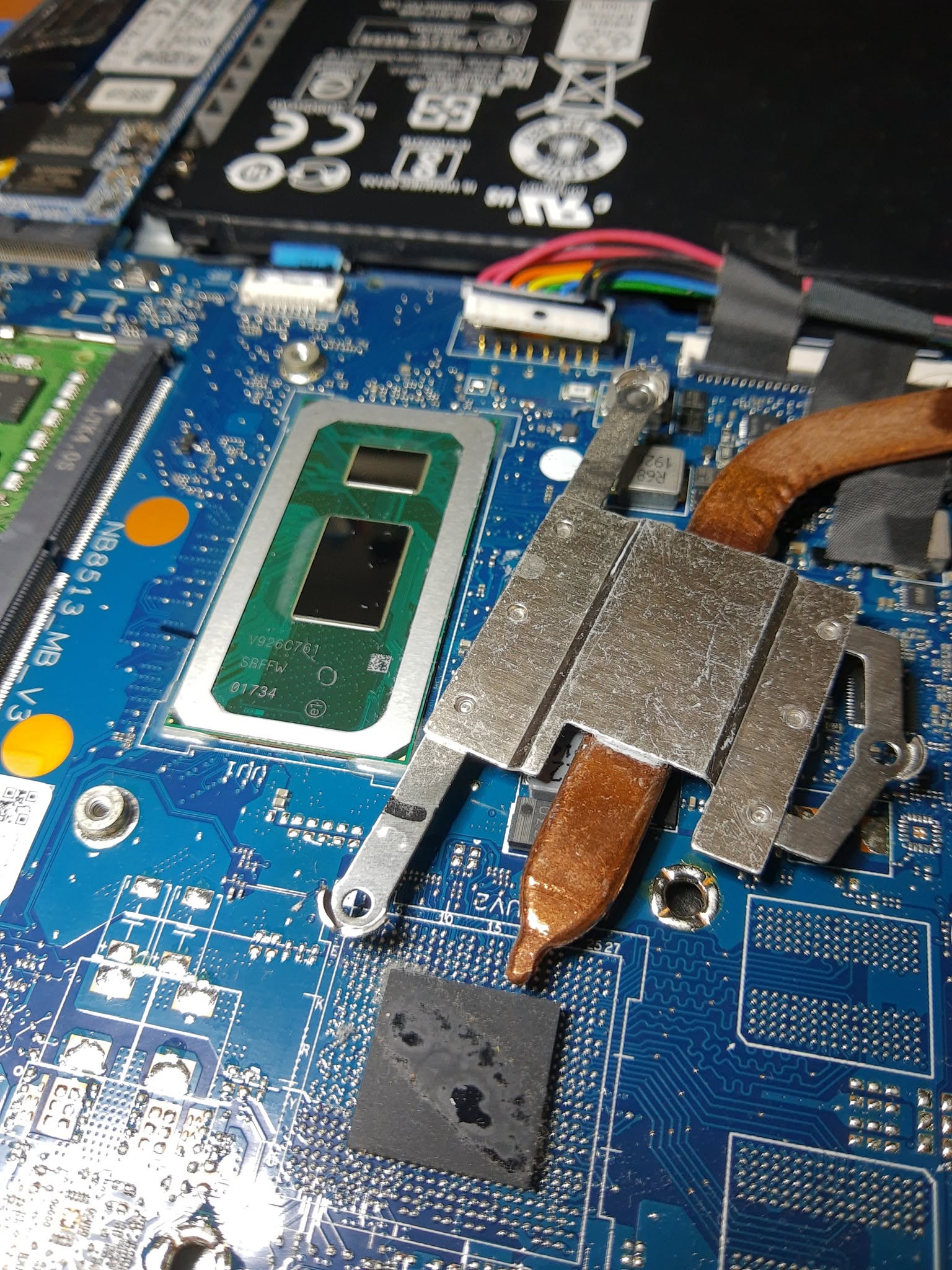

Se retiraron cuidadosamente los restos de pasta térmica del procesador y de la base del disipador.

La superficie quedó limpia y preparada para aplicar un nuevo compuesto térmico.

Una pasta térmica en mal estado puede dificultar la transferencia de calor y provocar temperaturas elevadas, pérdida de rendimiento o funcionamiento continuo del ventilador.

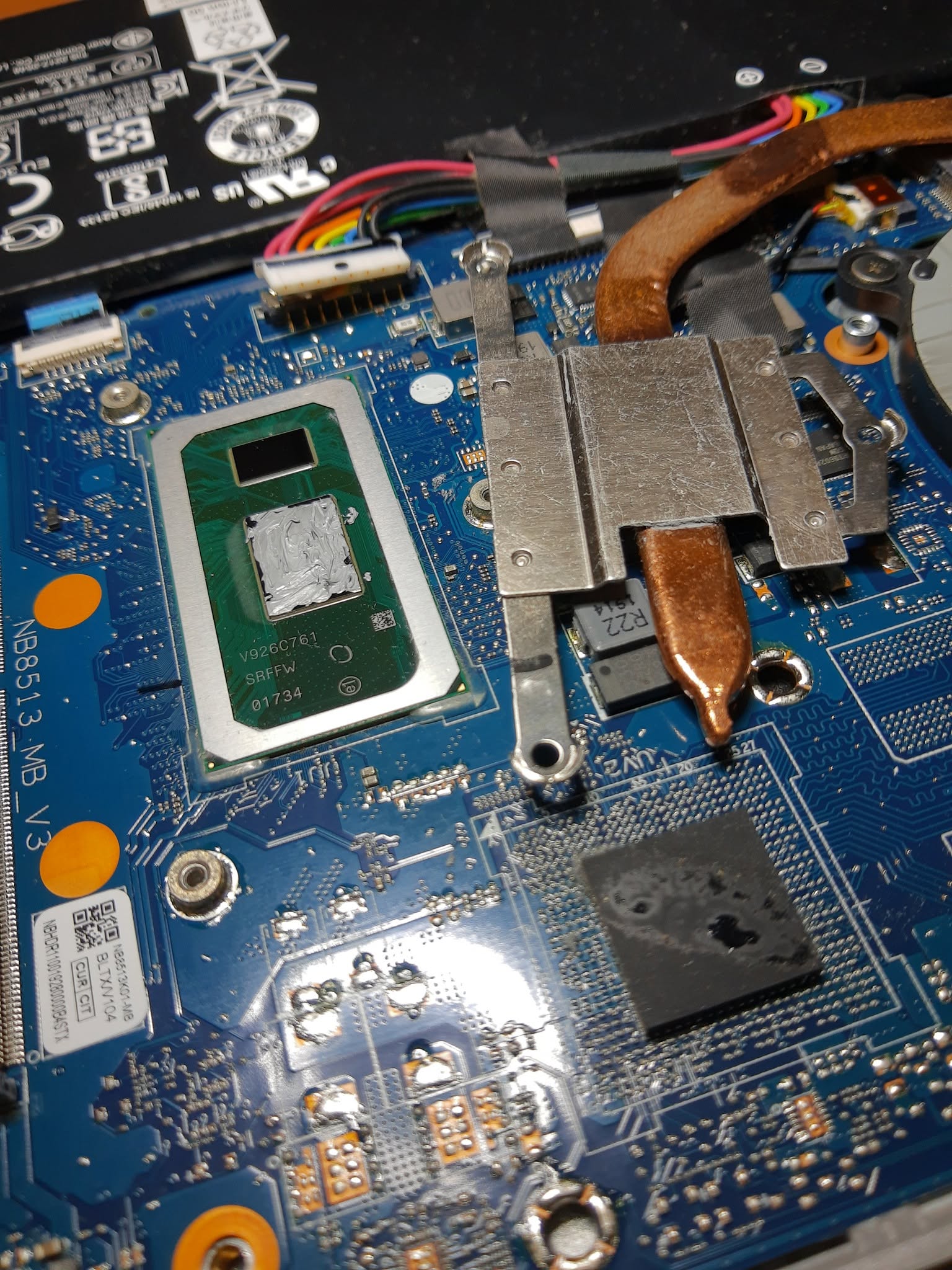

Después de limpiar ambas superficies se aplicó una nueva capa de pasta térmica.

El disipador fue instalado nuevamente respetando la posición y el orden de apriete de sus tornillos.

También se comprobó que el ventilador quedara correctamente conectado y que no existieran objetos o suciedad bloqueando su movimiento.

Después de recuperar la conexión interna a GND, el portátil volvió a reconocer correctamente el cargador.

La batería comenzó a cargar con normalidad y el conector permaneció estable durante las pruebas.

También se comprobaron el encendido, el funcionamiento con batería, la carga, las temperaturas, el ventilador, la suspensión y la estabilidad general.

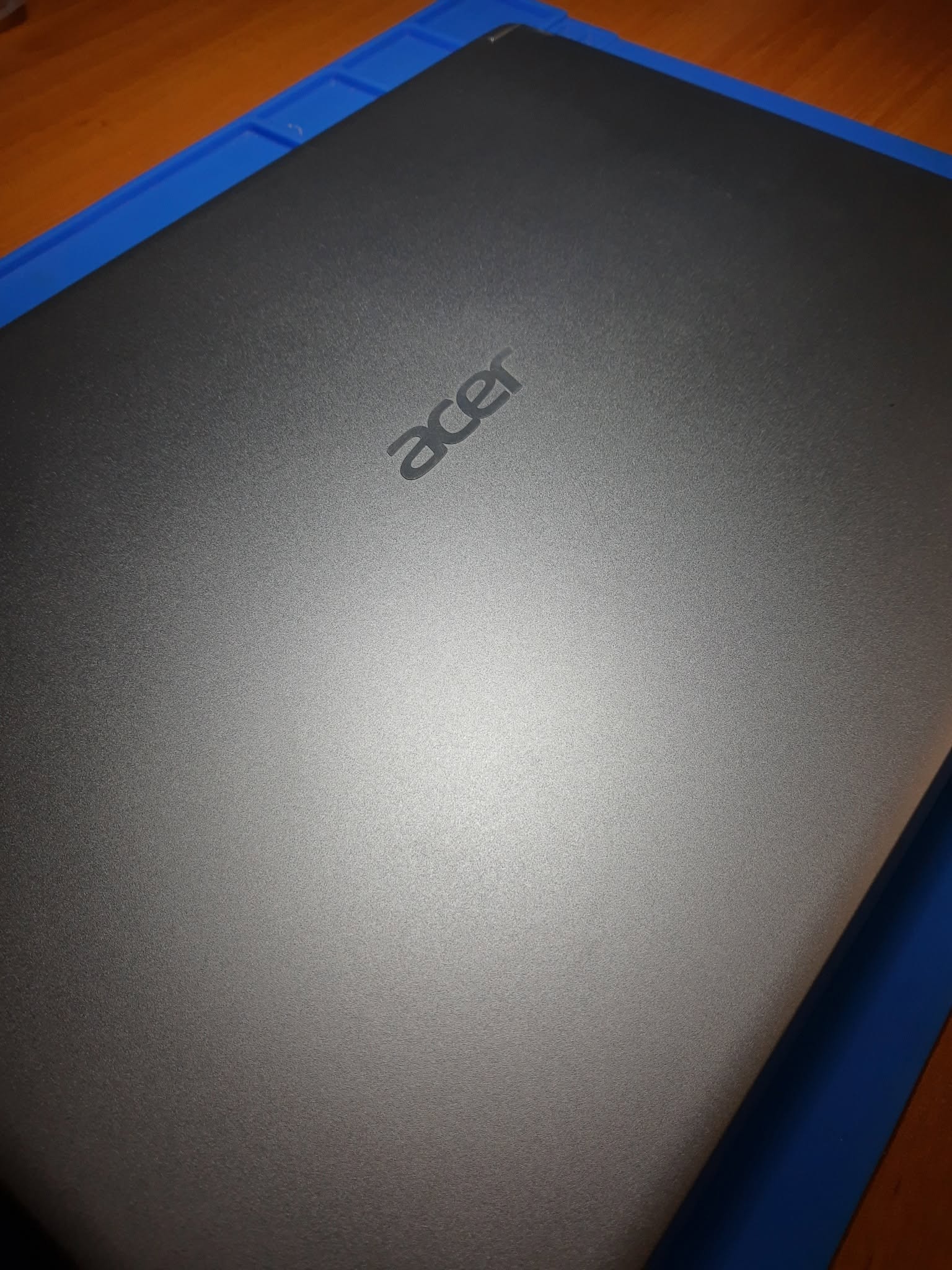

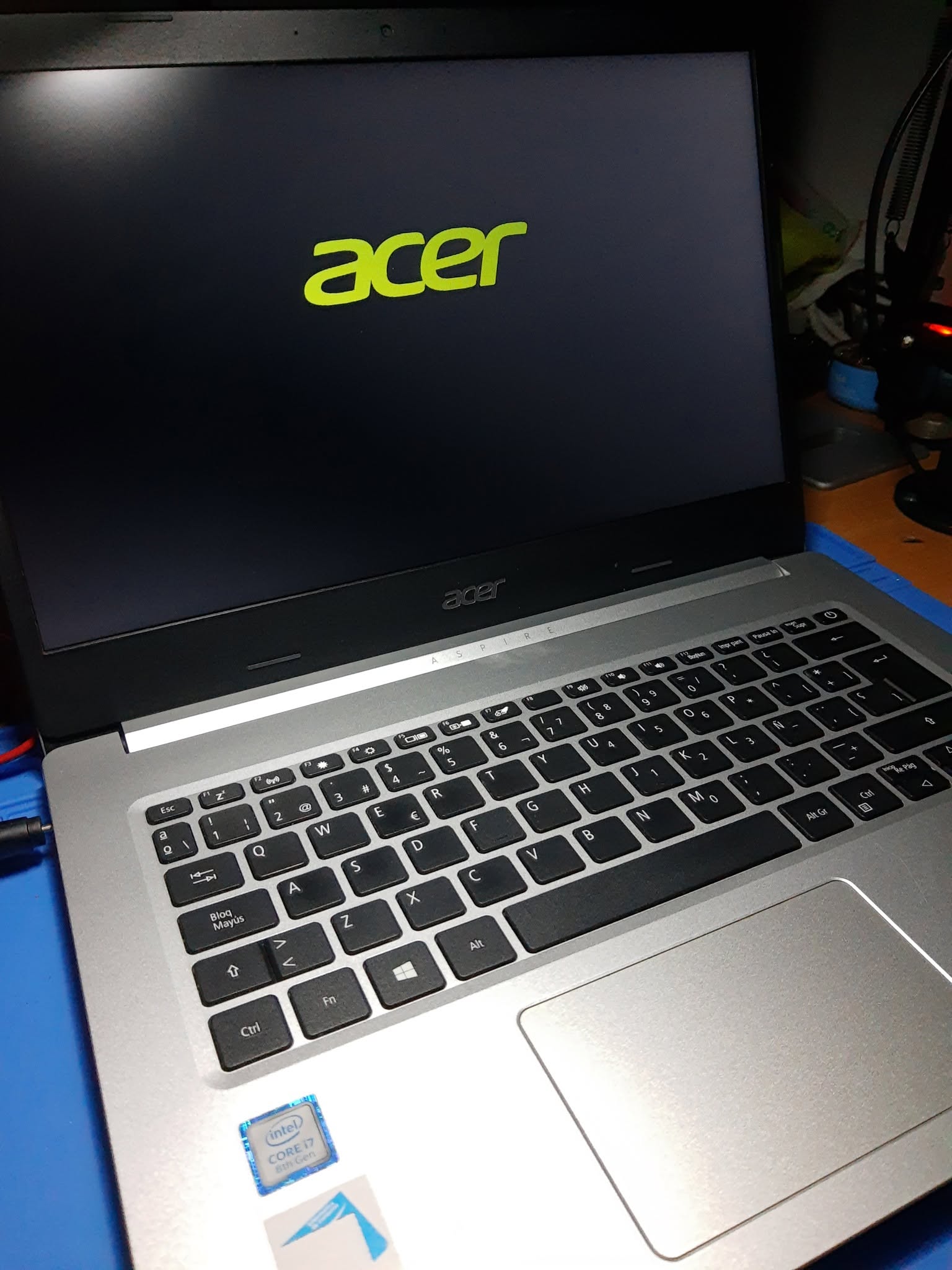

El Acer Aspire 3 quedó completamente montado y funcionando correctamente.

✔ Comprobación inicial del fallo de carga.

✔ Desmontaje completo del Acer Aspire 3.

✔ Desconexión de la batería interna.

✔ Revisión del conector de alimentación.

✔ Comprobación de los contactos internos.

✔ Localización del contacto sin conexión correcta a GND.

✔ Reparación del contacto interno del pin de carga.

✔ Recuperación de la conexión a masa.

✔ Comprobación de continuidad y estabilidad.

✔ Verificación del reconocimiento del cargador.

✔ Limpieza interna del portátil.

✔ Revisión del ventilador y las rejillas.

✔ Desmontaje del sistema de refrigeración.

✔ Retirada de la pasta térmica antigua.

✔ Limpieza del procesador y el disipador.

✔ Aplicación de nueva pasta térmica.

✔ Montaje completo del equipo.

✔ Pruebas finales de carga y temperatura.

¿Qué equipo se reparó?

Se reparó un portátil Acer Aspire 3.

¿Qué problema presentaba?

El portátil no reconocía correctamente el cargador y la batería no iniciaba el proceso normal de carga.

¿Cuál era el origen de la avería?

Uno de los contactos internos del conector de alimentación no estaba realizando la conexión necesaria a masa o GND.

¿Se sustituyó el conector completo?

No. Se reparó el contacto interno defectuoso y se recuperó su conexión a GND.

¿Qué significa GND?

GND es la referencia de masa del circuito eléctrico. Determinados cargadores y conectores necesitan esta conexión para que el equipo identifique correctamente la alimentación.

¿Qué mantenimiento se realizó?

Se limpió el interior, se revisó el ventilador, se desmontó el disipador y se sustituyó la pasta térmica.

¿El Acer volvió a cargar?

Sí. Después de reparar el contacto, el portátil volvió a detectar el cargador y cargar la batería correctamente.

¿Un portátil que no carga siempre necesita una batería nueva?

No. El problema también puede encontrarse en el cargador, el conector de alimentación, sus contactos internos, la placa base o el circuito de carga.

Si tu portátil no reconoce el cargador, la batería no aumenta de porcentaje o el conector funciona solamente en una posición, puede existir una avería en el pin de alimentación.

Continuar moviendo o forzando la clavija puede terminar dañando el conector o las pistas de la placa base.
